Номер по Госреестру СИ: 85186-22
85186-22 Установки поверочные для средств измерений коэффициента гармоник
(РЭКГ-2)
Назначение средства измерений:
Установки поверочные для средств измерений коэффициента гармоник РЭКГ-2 (далее по тексту - установки) предназначены для воспроизведения, хранения и передачи размера единицы коэффициента гармоник рабочим эталонам 1-го разряда.
Внешний вид.
Установки поверочные для средств измерений коэффициента гармоник
Рисунок № 1
Внешний вид.
Установки поверочные для средств измерений коэффициента гармоник
Рисунок № 2
Общие сведения
Дата публикации - 19.04.2022
Срок свидетельства -
Номер записи - 187212
ID в реестре СИ - 1398752
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио
Страна - РОССИЯ
Населенный пункт - приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№915 от 2022.04.08 ПРИКАЗ_Об утверждении типов средств измерений (14)
№999 от 2022.04.18 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 8 апреля 2022 г. № 915 "Об утверждении типов средств измерений"
Наличие аналогов СИ: Установки поверочные для средств измерений коэффициента гармоник (РЭКГ-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71803-18 09.07.2029 |
Калибраторы модуляции, К2-101, К2-101АМ, К2-101ЧМ Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
84627-22 03.03.2027 |
Калибраторы коэффициента гармоник, СК6-23 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
85186-22 |
Установки поверочные для средств измерений коэффициента гармоник, РЭКГ-2 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
85748-22 02.06.2027 |
Измерители модуляции, СК3-60 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
2 года |
|
87297-22 10.11.2027 |
Милливольтметры высокочастотные, В3-102 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
88920-23 24.04.2028 |
Вольтметры высокочастотные, В3-100/1 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
91466-24 28.02.2029 |
Калибраторы напряжения переменного тока широкополосные , Н5-9 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
92578-24 04.07.2029 |
Калибраторы напряжения переменного тока высокочастотные, Н5-10 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
94334-25 |
Калибраторы напряжения переменного тока высокочастотные, Н5-9/Э Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
1 год |
|
94865-25 11.03.2030 |
Генераторы сигналов высокочастотные, Г4-238 Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио (РОССИЯ приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород) |
ОТ МП |
2 года |
Кто поверяет Установки поверочные для средств измерений коэффициента гармоник (РЭКГ-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 2 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Установки поверочные для средств измерений коэффициента гармоник (РЭКГ-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО установок имеет структуру с разделением на метрологически значимую и метрологически незначимую части.
В установке имеется защита ПО контроллера от преднамеренного и непреднамеренного изменений:
-
- без нарушения целостности конструкции установки и заводских пломб невозможно удаление/замена контроллера или замена встроенного ПО;
-
- доступ к калибровочным и регулировочным коэффициентам со стороны интерфейса защищен паролем.
Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
rekg-2.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Знак утверждения типа
Знак утверждения типаМесто нанесения знака поверки
УСТАНОВКА ПОВЕРОЧНАЯ РЭКГ-2
•е
ф
ВХОД 1
■© ф
ВХОД 2
осцилл

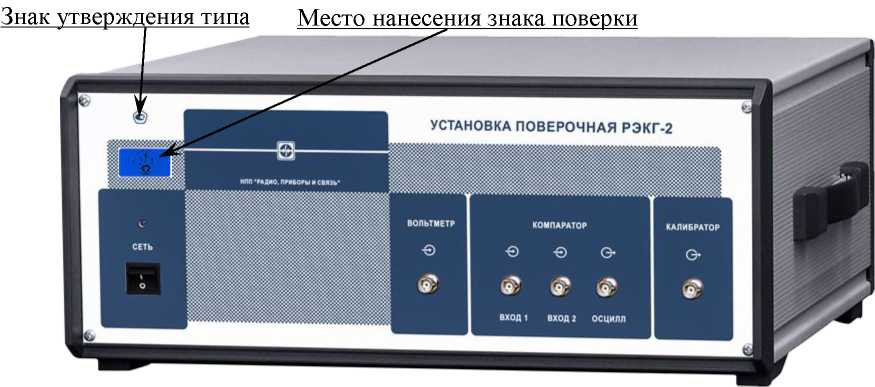

Рисунок 1 - Общий вид установки и места нанесения знака утверждения типа и знака поверки
Место нанесения заводского номера установки и даты выпуска .
Места пломбировки

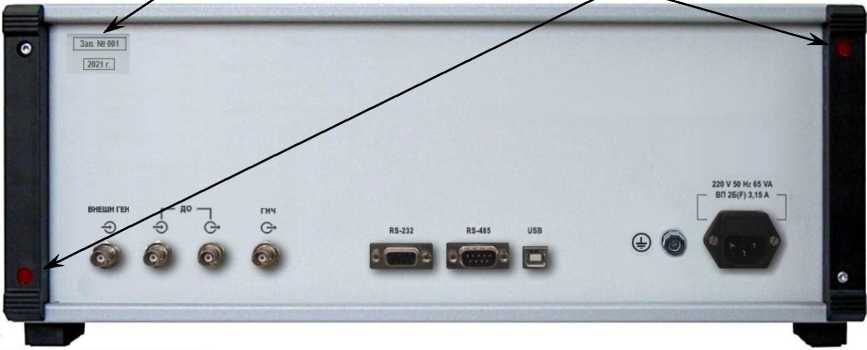

Рисунок 2 - Задняя панель установки, место нанесения заводского номера и даты выпуска прибора, места пломбировки
ПО установок имеет структуру с разделением на метрологически значимую и метрологически незначимую части.
В установке имеется защита ПО контроллера от преднамеренного и непреднамеренного изменений:
-
- без нарушения целостности конструкции установки и заводских пломб невозможно удаление/замена контроллера или замена встроенного ПО;
-
- доступ к калибровочным и регулировочным коэффициентам со стороны интерфейса защищен паролем.
Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
rekg-2.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот по первой гармонике, Гц |
от 10 до 2405 |
|
Значения фиксированных частот в режиме работы от внутреннего генератора |
10; 20; 200 Гц 1; 20; 100; 200 кГц |
|
Пределы допускаемой относительной погрешности установки фиксированных частот первой гармоники, % |
±0,01 |
|
Диапазон хранения и передачи единицы КГ на частотах, %:
|
от 0,001 до 100 от 0,003 до 100 |
|
Пределы допускаемой абсолютной погрешности формирования КГ, % |
±(А •Ю’2 Кг + Д Кг)* |
|
Количество спектров сигнала, формируемого калибратором КГ |
7 |
|
Выходное напряжение первой гармоники, В |
(0,4 ± 0,04) и (0,8 ± 0,08) |
|
Среднее квадратическое отклонение результата измерений при передаче единицы КГ компаратором, % |
от 540'5 до 0,01** |
|
* А0 = (0,3 - 0,6) - зависит от структуры спектра и частоты формируемого сигнала; Кг - формируемое значение КГ, %; ДКг = 0,0003 % на частотах 10 и 20 Гц; ДКг = 0,0002 % на частотах 200 Гц и 1 кГц, %; ДКг = 0,0004 % на частоте 20 кГц и ДКг = 0,0006 % на частотах 100 и 200 кГц. ** Зависит от значений частоты и КГ компарируемых сигналов. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжением переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Г ц |
от 99,5 до 50,5 |
|
Потребляемая мощность, В^А, не более |
65 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
215 |
|
- ширина |
485 |
|
- длина |
450 |
|
Масса (без ПК), кг, не более |
12 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 15 до 25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84 до 106 (от 630 до 795) |
наносится на переднюю панель установки методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 документа РПИС.411734.005-01 РЭ «Установка поверочная для средств измерений коэффициента гармоник РЭКГ-2. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам поверочным для средств измерений коэффициента гармоник РЭКГ-2ГОСТ 8.762-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник»
РПИС.411734.005-01 ТУ Установка поверочная для средств измерений коэффициента гармоник РЭКГ 2. Технические условия.
Изготовитель
: Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)ИНН 5261004288
Адрес: 603009, г. Нижний Новгород, пр. Гагарина, д.168, офис 310
Телефон (факс): (831) 466-17-77
Web-сайт: rpis.ru
E-mail: rpis@mail.ru
Испытательный центр
: Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Е-mail: office@vniiftri.ru
Установки представляют собой совокупность функционально объединенных калибратора коэффициента гармоник (далее - КГ), компаратора КГ, устройства управления (далее -УУ). Принцип действия калибратора КГ основан на раздельном формировании сигналов первой и высших гармоник от единого задающего генератора, их суммировании и уравнивании на выходе сумматора по детектору среднего квадратических значений (далее - СКЗ). Формирование сигнала высших гармоник осуществляется с использованием широкополосных аналоговых перемножителей сигналов. Установка калиброванных значений КГ проводится точным делением напряжения гармоник эталонным делителем напряжения. Компаратор КГ построен по принципу широкополосного милливольтметра СКЗ с последовательно включенными блоками перестраиваемых режекторных и полосовых фильтров перед детектором СКЗ. УУ осуществляет управление узлами и блоками установки и обеспечивает взаимодействие установки с персональным компьютером (далее - ПК) через порты USB, RS-232 и RS-485. УУ содержит буферную память для хранения постоянных и перепрограммируемых данных и энергонезависимую память, в которой хранятся калибровочные коэффициенты. Кроме того, в УУ входит АЦП, осуществляющий измерения напряжения по семи аналоговым каналам и четырехканальный частотомер.
Для работы с установками используется внешний ПК со специальным программным обеспечением (далее - ПО), которое осуществляет прием, обработку и индикацию измерительной информации и с помощью которого оператор управляет режимами работы установок.
Конструктивно установки выполнены в металлическом корпусе настольного типа. Общий вид установок, место нанесения знака утверждения типа и обозначение мест нанесения знака поверки приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и даты выпуска представлены на рисунке 2.
ВОЛЬТМЕТР
КОМПАРАТОР
КАЛИБРАТОР
Знак утверждения типа
Место нанесения знака поверки
УСТАНОВКА ПОВЕРОЧНАЯ РЭКГ-2
•е
ф
ВХОД 1
■© ф
ВХОД 2
осцилл
Рисунок 1 - Общий вид установки и места нанесения знака утверждения типа и знака поверки
Место нанесения заводского номера установки и даты выпуска .
Места пломбировки
Рисунок 2 - Задняя панель установки, место нанесения заводского номера и даты выпуска прибора, места пломбировки
Таблица 4 - Комплектность установок (заводские номера 001 и 002)
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная для средств измерений коэффициента гармоник РЭКГ-2 |
РПИС.411734.005-01 |
1 шт. |
|
Кабель соединительный ВЧ |
2 шт. | |
|
Кабель USB |
1 шт. | |
|
Шнур сетевого питания |
1 шт. | |
|
Руководство по эксплуатации |
РПИС.411734.005-01 РЭ |
1 экз. |
|
Методика поверки |
651-21-045 МП |
1 шт. |
|
Формуляр |
РПИС.411734.005-01 ФО |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот по первой гармонике, Гц |
от 10 до 2405 |
|
Значения фиксированных частот в режиме работы от внутреннего генератора |
10; 20; 200 Гц 1; 20; 100; 200 кГц |
|
Пределы допускаемой относительной погрешности установки фиксированных частот первой гармоники, % |
±0,01 |
|
Диапазон хранения и передачи единицы КГ на частотах, %:
|
от 0,001 до 100 от 0,003 до 100 |
|
Пределы допускаемой абсолютной погрешности формирования КГ, % |
±(А •Ю’2 Кг + Д Кг)* |
|
Количество спектров сигнала, формируемого калибратором КГ |
7 |
|
Выходное напряжение первой гармоники, В |
(0,4 ± 0,04) и (0,8 ± 0,08) |
|
Среднее квадратическое отклонение результата измерений при передаче единицы КГ компаратором, % |
от 540'5 до 0,01** |
|
* А0 = (0,3 - 0,6) - зависит от структуры спектра и частоты формируемого сигнала; Кг - формируемое значение КГ, %; ДКг = 0,0003 % на частотах 10 и 20 Гц; ДКг = 0,0002 % на частотах 200 Гц и 1 кГц, %; ДКг = 0,0004 % на частоте 20 кГц и ДКг = 0,0006 % на частотах 100 и 200 кГц. ** Зависит от значений частоты и КГ компарируемых сигналов. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжением переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Г ц |
от 99,5 до 50,5 |
|
Потребляемая мощность, В^А, не более |
65 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
215 |
|
- ширина |
485 |
|
- длина |
450 |
|
Масса (без ПК), кг, не более |
12 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 15 до 25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84 до 106 (от 630 до 795) |
