Номер по Госреестру СИ: 71787-18
71787-18 Трансформаторы тока
(ТВ-220)
Назначение средства измерений:
Трансформаторы тока ТВ-220 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

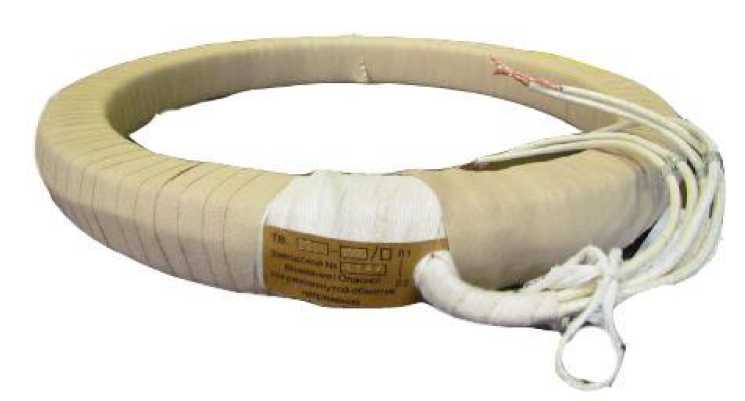

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397306
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВ-220/25 У2, ТВ-220/25, нет модификации,
Производитель
Изготовитель - Свердловский завод трансформаторов тока (СЗТТ)
Страна - РОССИЯ
Населенный пункт - г.Свердловск (Екатеринбург)
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 6
Кол-во владельцев - 3
Усредненный год выпуска СИ - 1978
МПИ по поверкам - 1116 дн.
Приказы РСТ, где упоминается данный тип СИ
№1438 от 2018.07.09 Об утверждении типов средств измерений
№130 от 2020.01.30 О внесении изменений в описание типа СИ АИИС КУЭ ЕНЭС ПС 220 кВ "Каучук"
№594 от 2024.03.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Наличие аналогов СИ: Трансформаторы тока (ТВ-220)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Свердловский завод трансформаторов тока (СЗТТ)
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
10068-85 |
Трансформаторы напряжения индуктивные, ЗНОЛЭ-35 УХЛ21 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
1007-56 |
Трансформаторы тока, ТНШ-0,66 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
10573-86 |
Трансформаторы тока, ТЛК 35УХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
11077-87 |
Трансформаторы тока, ТЛШ-10УТ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
1276-59 |
Трансформаторы тока проходные с литой изоляцией, ТПЛ-10, ТПЛ-10У3, ТПЛ-10Т3, ТПЛУ-10, ТПЛУ-10У3, ТПЛУ-10Т3, ТПЛС-10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
1423-60 |
Трансформаторы тока, ТПШЛ-10, ТПШЛМ-10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
1564-61 |
Трансформаторы тока, ТКЛ-3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
1673-62 |
Трансформаторы тока, ТНШЛ-0,5 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
2306-68 |
Трансформаторы тока, ТПЛК 10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3182-72 |
Трансформаторы тока, ТВУ-110-II, ТВУ-110-50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3183-72 |
Трансформаторы тока, ТВ-10/20 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3184-72 |
Трансформаторы тока, ТВ-10/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3185-72 |
Трансформаторы тока, ТВ-10/60 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3186-72 |
Трансформаторы тока, ТВ-35-10, ТВ-35-II Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3187-72 |
Трансформаторы тока, ТВ-35/25, ТВ-35-III Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3188-72 |
Трансформаторы тока, ТВ-35/40, ТВ 35-V Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3189-72 |
Трансформаторы тока, ТВ-110/20, ТВ 110-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3190-72 |
Трансформаторы тока, ТВ-110/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3191-72 |
Трансформаторы тока, ТВ-220/25, ТВ 220-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3192-72 |
Трансформаторы тока, ТВТ-10/13,5; ТВ10-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3193-72 |
Трансформаторы тока, ТВТ-10/30 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3194-72 |
Трансформаторы тока, ТВТ-10/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3195-72 |
Трансформаторы тока, ТВТ-35/10, ТВ-35-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3196-72 |
Трансформаторы тока, ТВ 220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3198-72 |
Трансформаторы тока встроенные, ТВС35-6,3 и ТВС35-50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3198-89 |
Трансформаторы тока встроенные, ТВ 35-IV Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
3344-72 |
Трансформаторы напряжения, ЗНОЛ.06, ЗНОЛ.09 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
5 лет | |
3640-73 |
Трансформаторы напряжения с литой изоляцией, ЗНОЛТ-6, ЗНОЛТ-6Т, ЗНОЛТ-10, ЗНОЛТ-10Т Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
5024-75 |
Трансформаторы тока, ТНШЛ-0,66 ХЛ2 и ТОЛК-6,05 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
55347-13 |
Трансформаторы тока, ТВ-110/52 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
55348-13 |
Трансформаторы тока, ТВС-220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
5550-76 |
Трансформаторы напряжения, НОЛ.12-0,69.ОМ3; НОЛ.12-6.ОМ3; НОЛ.12-10.ОМ3; НОЛ.12-0,38.ОМ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
5811-77 |
Трансформаторы напряжения, НЛЛ-35У4.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
5812-77 |
Трансформаторы напряжения, НЛЛ-35Т4.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
58677-14 |
Трансформаторы тока, ТНДМ-110, ТНДМ-110Б Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
59686-15 |
Трансформаторы тока, ТДВ-35 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
60171-15 |
Трансформаторы тока, ТНДМ-110, ТНД-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
60195-15 |
Трансформаторы тока, ТДУ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
68547-17 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
68548-17 |
Трансформаторы тока, ТВ-220 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
68553-17 |
Трансформаторы тока, ТВС-220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
68635-17 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
68649-17 |
Трансформаторы тока, ТВД-35 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
69727-17 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
8472-81 |
Комплект трансформатора тока, ТЛЛ-35УХЛ.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
Нет данных | |
9219-83 |
Трансформаторы напряжения, НОЛ.08-6УХЛ3, НОЛ.08-10УХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
5 лет | |
71787-18 |
Трансформаторы тока, ТВ-220 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
71790-18 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
72909-18 |
Трансформаторы тока, ТДУ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
1 год |
72907-18 |
Трансформаторы тока, ТВ-110/52 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
1 год |
73517-18 |
Трансформаторы тока, ТВ 110-II Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
73154-18 |
Трансформаторы тока, ТВС-220-40У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
74036-19 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
75879-19 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
77710-20 |
Трансформаторы тока, ТВ-110-II-У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
7069-82 |
Трансформаторы тока, ТОЛ 10ХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
8 лет | |
84499-22 |
Трансформатор тока, ТПЛ-10 У3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
86432-22 |
Трансформаторы тока, ТПФМ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
88949-23 |
Трансформаторы напряжения, ЗНОЛ.06 10У3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Кто поверяет Трансформаторы тока (ТВ-220)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО ЭТЦ "ТЕХАУДИТ" (RA.RU.311598) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (ТВ-220)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-220
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном
информационном фонде 24719-03);
-
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном
информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Свердловский завод трансформаторов тока (СЗТТ), г. Свердловск
(изготовлены в 1975 - 1986 гг.)
Адрес: г. Свердловск, ул. Черкасская, 25
Заявитель
Общество с ограниченной ответственностью «Инженерный центр«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.
Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор тока (заводские номера: 1782-1, 1782-2, 1782-3, 2383-1, 2383-2, 2383-3) |
ТВ-220/25 |
6 шт. |
Трансформатор тока (заводские номера: 1491-1, 1491-2, 1491-3, 2368-1, 2368-2, 2368-3) |
ТВ-220/25 У2 |
6 шт. |
Трансформатор тока (заводские номера: 3828-1, 3828-2, 3828-3) |
ТВ-220-I У2 |
3 шт. |
Трансформатор тока ТВ-220/25. Паспорт |
- |
6 экз. |
Трансформатор тока ТВ-220/25 У2. Паспорт |
- |
6 экз. |
Трансформатор тока ТВ-220-I У2. Паспорт |
- |
3 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Исполнение трансформатора |
ТВ-220/25 |
ТВ-220/25 У2 |
ТВ-220-I У2 | |
1782-1, |
2383-1, |
1491-1, 1491-2, |
3828-1, | |
Заводской номер |
1782-2, |
2383-2, |
1491-3, 2368-1, |
3828-2, |
1782-3 |
2383-3 |
2368-2, 2368-3 |
3828-3 | |
Номинальное напряжение, кВ |
220 |
220 |
220 |
220 |
Номинальный первичный ток, А |
600 |
1000 |
600 |
1000 |
Номинальный вторичный ток, А |
5 |
5 |
5 |
5 |
Номинальная частота, Гц |
50 |
50 |
50 |
50 |
Класс точности вторичных обмоток для |
0,5 |
0,5 |
0,5 |
0,5 |
измерений и учета | ||||
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
10 |
20 |
10 |
20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Ссылки на другие типы СИ
- 15238-03 Счетчики электрической энер...
- 33634-06 Весы вагонные электромехани...
- 50247-12 Виброустановки калибровочны...
- 41409-09 Система автоматизированная ...
- 39285-08 Системы многофункциональные...
- 28224-04 Анализаторы размеров частиц...
- 44582-10 Комплексы измерительно-вычи...
- 33079-06 Манометры грузопоршневые
- 89033-23 Шаблоны сварщика универсаль...
- 18443-99 Установки для поверки и рег...
