Номер по Госреестру СИ: 92137-24
92137-24 Трансформаторы тока
(ТВС-220-40У2)
Назначение средства измерений:
Трансформаторы тока ТВС-220-40У2 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

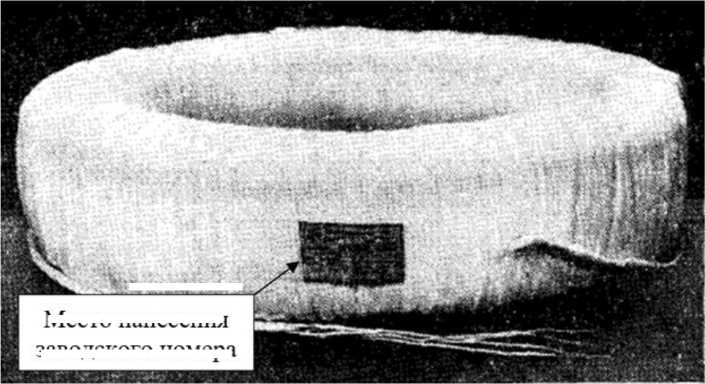

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 17.05.2024
Срок свидетельства -
Номер записи - 193996
ID в реестре СИ - 1416428
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВС-220-40У2,
Производитель
Изготовитель - Свердловский завод трансформаторов тока (СЗТТ)
Страна - РОССИЯ
Населенный пункт - г.Свердловск (Екатеринбург)
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1984
МПИ по поверкам - 1186 дн.
Приказы РСТ, где упоминается данный тип СИ
№1197 от 2024.05.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (ТВС-220-40У2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Свердловский завод трансформаторов тока (СЗТТ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
10068-85 |
Трансформаторы напряжения индуктивные, ЗНОЛЭ-35 УХЛ21 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1007-56 |
Трансформаторы тока, ТНШ-0,66 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
10573-86 |
Трансформаторы тока, ТЛК 35УХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
11077-87 |
Трансформаторы тока, ТЛШ-10УТ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1276-59 |
Трансформаторы тока проходные с литой изоляцией, ТПЛ-10, ТПЛ-10У3, ТПЛ-10Т3, ТПЛУ-10, ТПЛУ-10У3, ТПЛУ-10Т3, ТПЛС-10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
1423-60 |
Трансформаторы тока, ТПШЛ-10, ТПШЛМ-10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1564-61 |
Трансформаторы тока, ТКЛ-3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1673-62 |
Трансформаторы тока, ТНШЛ-0,5 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
2306-68 |
Трансформаторы тока, ТПЛК 10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3182-72 |
Трансформаторы тока, ТВУ-110-II, ТВУ-110-50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3183-72 |
Трансформаторы тока, ТВ-10/20 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3184-72 |
Трансформаторы тока, ТВ-10/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3185-72 |
Трансформаторы тока, ТВ-10/60 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3186-72 |
Трансформаторы тока, ТВ-35-10, ТВ-35-II Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3187-72 |
Трансформаторы тока, ТВ-35/25, ТВ-35-III Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3188-72 |
Трансформаторы тока, ТВ-35/40, ТВ 35-V Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3189-72 |
Трансформаторы тока, ТВ-110/20, ТВ 110-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3190-72 |
Трансформаторы тока, ТВ-110/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3191-72 |
Трансформаторы тока, ТВ-220/25, ТВ 220-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3192-72 |
Трансформаторы тока, ТВТ-10/13,5; ТВ10-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3193-72 |
Трансформаторы тока, ТВТ-10/30 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3194-72 |
Трансформаторы тока, ТВТ-10/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3195-72 |
Трансформаторы тока, ТВТ-35/10, ТВ-35-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3196-72 |
Трансформаторы тока, ТВ 220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3198-72 |
Трансформаторы тока встроенные, ТВС35-6,3 и ТВС35-50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3198-89 |
Трансформаторы тока встроенные, ТВ 35-IV Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3344-72 |
Трансформаторы напряжения, ЗНОЛ.06, ЗНОЛ.09 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
5 лет | |
|
3640-73 |
Трансформаторы напряжения с литой изоляцией, ЗНОЛТ-6, ЗНОЛТ-6Т, ЗНОЛТ-10, ЗНОЛТ-10Т Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
5024-75 |
Трансформаторы тока, ТНШЛ-0,66 ХЛ2 и ТОЛК-6,05 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
55347-13 |
Трансформаторы тока, ТВ-110/52 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
55348-13 |
Трансформаторы тока, ТВС-220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
5550-76 |
Трансформаторы напряжения, НОЛ.12-0,69.ОМ3; НОЛ.12-6.ОМ3; НОЛ.12-10.ОМ3; НОЛ.12-0,38.ОМ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
5811-77 |
Трансформаторы напряжения, НЛЛ-35У4.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
5812-77 |
Трансформаторы напряжения, НЛЛ-35Т4.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
58677-14 |
Трансформаторы тока, ТНДМ-110, ТНДМ-110Б Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
59686-15 |
Трансформаторы тока, ТДВ-35 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
60171-15 |
Трансформаторы тока, ТНДМ-110, ТНД-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
60195-15 |
Трансформаторы тока, ТДУ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
68547-17 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68548-17 |
Трансформаторы тока, ТВ-220 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68553-17 |
Трансформаторы тока, ТВС-220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68635-17 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68649-17 |
Трансформаторы тока, ТВД-35 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
69727-17 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
8472-81 |
Комплект трансформатора тока, ТЛЛ-35УХЛ.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
Нет данных | |
|
9219-83 |
Трансформаторы напряжения, НОЛ.08-6УХЛ3, НОЛ.08-10УХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
5 лет | |
|
71787-18 |
Трансформаторы тока, ТВ-220 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
71790-18 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
72909-18 |
Трансформаторы тока, ТДУ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
1 год |
|
72907-18 |
Трансформаторы тока, ТВ-110/52 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
1 год |
|
73517-18 |
Трансформаторы тока, ТВ 110-II Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
73154-18 |
Трансформаторы тока, ТВС-220-40У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
74036-19 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
75879-19 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
77710-20 |
Трансформаторы тока, ТВ-110-II-У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
7069-82 |
Трансформаторы тока, ТОЛ 10ХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
8 лет | |
|
84499-22 |
Трансформатор тока, ТПЛ-10 У3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
86432-22 |
Трансформаторы тока, ТПФМ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
88949-23 |
Трансформаторы напряжения, ЗНОЛ.06 10У3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
92137-24 |
Трансформаторы тока, ТВС-220-40У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
94999-25 |
Трансформаторы тока, ТОЛ 10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Трансформаторы тока (ТВС-220-40У2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (ТВС-220-40У2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательСвердловский завод трансформаторов тока (СЗТТ)
Юридический адрес: г. Свердловск, ул. Черкасская, д. 25
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Свердловский завод трансформаторов тока (СЗТТ)Юридический адрес: г. Свердловск, ул. Черкасская, д. 25
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВС-220-40У2 зав. № 105-1, 105-2, 105-3.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
105-1, 105-2, 105-3 | |
|
Номинальный первичный ток 11ном, А |
2000 |
|
Номинальный вторичный ток Ъном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
