Номер по Госреестру СИ: 72907-18
72907-18 Трансформаторы тока
(ТВ-110/52)
Назначение средства измерений:
Трансформаторы тока ТВ-110/52 (далее - трансформаторы тока) изготовлены в период с 1966 г. по 1968 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.12.2023
Срок свидетельства -
Номер записи -
ID в реестре СИ - 492414
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Свердловский завод трансформаторов тока (СЗТТ)
Страна - РОССИЯ
Населенный пункт - г.Свердловск (Екатеринбург)
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2252 от 2018.10.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы тока (ТВ-110/52)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Свердловский завод трансформаторов тока (СЗТТ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
10068-85 |
Трансформаторы напряжения индуктивные, ЗНОЛЭ-35 УХЛ21 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1007-56 |
Трансформаторы тока, ТНШ-0,66 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
10573-86 |
Трансформаторы тока, ТЛК 35УХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
11077-87 |
Трансформаторы тока, ТЛШ-10УТ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1276-59 |
Трансформаторы тока проходные с литой изоляцией, ТПЛ-10, ТПЛ-10У3, ТПЛ-10Т3, ТПЛУ-10, ТПЛУ-10У3, ТПЛУ-10Т3, ТПЛС-10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
1423-60 |
Трансформаторы тока, ТПШЛ-10, ТПШЛМ-10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1564-61 |
Трансформаторы тока, ТКЛ-3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1673-62 |
Трансформаторы тока, ТНШЛ-0,5 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
2306-68 |
Трансформаторы тока, ТПЛК 10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3182-72 |
Трансформаторы тока, ТВУ-110-II, ТВУ-110-50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3183-72 |
Трансформаторы тока, ТВ-10/20 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3184-72 |
Трансформаторы тока, ТВ-10/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3185-72 |
Трансформаторы тока, ТВ-10/60 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3186-72 |
Трансформаторы тока, ТВ-35-10, ТВ-35-II Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3187-72 |
Трансформаторы тока, ТВ-35/25, ТВ-35-III Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3188-72 |
Трансформаторы тока, ТВ-35/40, ТВ 35-V Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3189-72 |
Трансформаторы тока, ТВ-110/20, ТВ 110-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3190-72 |
Трансформаторы тока, ТВ-110/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3191-72 |
Трансформаторы тока, ТВ-220/25, ТВ 220-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3192-72 |
Трансформаторы тока, ТВТ-10/13,5; ТВ10-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3193-72 |
Трансформаторы тока, ТВТ-10/30 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3194-72 |
Трансформаторы тока, ТВТ-10/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3195-72 |
Трансформаторы тока, ТВТ-35/10, ТВ-35-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3196-72 |
Трансформаторы тока, ТВ 220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3198-72 |
Трансформаторы тока встроенные, ТВС35-6,3 и ТВС35-50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3198-89 |
Трансформаторы тока встроенные, ТВ 35-IV Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3344-72 |
Трансформаторы напряжения, ЗНОЛ.06, ЗНОЛ.09 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
5 лет | |
|
3640-73 |
Трансформаторы напряжения с литой изоляцией, ЗНОЛТ-6, ЗНОЛТ-6Т, ЗНОЛТ-10, ЗНОЛТ-10Т Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
5024-75 |
Трансформаторы тока, ТНШЛ-0,66 ХЛ2 и ТОЛК-6,05 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
55347-13 |
Трансформаторы тока, ТВ-110/52 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
55348-13 |
Трансформаторы тока, ТВС-220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
5550-76 |
Трансформаторы напряжения, НОЛ.12-0,69.ОМ3; НОЛ.12-6.ОМ3; НОЛ.12-10.ОМ3; НОЛ.12-0,38.ОМ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
5811-77 |
Трансформаторы напряжения, НЛЛ-35У4.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
5812-77 |
Трансформаторы напряжения, НЛЛ-35Т4.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
58677-14 |
Трансформаторы тока, ТНДМ-110, ТНДМ-110Б Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
59686-15 |
Трансформаторы тока, ТДВ-35 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
60171-15 |
Трансформаторы тока, ТНДМ-110, ТНД-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
60195-15 |
Трансформаторы тока, ТДУ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
68547-17 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68548-17 |
Трансформаторы тока, ТВ-220 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68553-17 |
Трансформаторы тока, ТВС-220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68635-17 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68649-17 |
Трансформаторы тока, ТВД-35 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
69727-17 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
8472-81 |
Комплект трансформатора тока, ТЛЛ-35УХЛ.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
Нет данных | |
|
9219-83 |
Трансформаторы напряжения, НОЛ.08-6УХЛ3, НОЛ.08-10УХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
5 лет | |
|
71787-18 |
Трансформаторы тока, ТВ-220 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
71790-18 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
72909-18 |
Трансформаторы тока, ТДУ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
1 год |
|
72907-18 |
Трансформаторы тока, ТВ-110/52 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
1 год |
|
73517-18 |
Трансформаторы тока, ТВ 110-II Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
73154-18 |
Трансформаторы тока, ТВС-220-40У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
74036-19 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
75879-19 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
77710-20 |
Трансформаторы тока, ТВ-110-II-У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
7069-82 |
Трансформаторы тока, ТОЛ 10ХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
8 лет | |
|
84499-22 |
Трансформатор тока, ТПЛ-10 У3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
86432-22 |
Трансформаторы тока, ТПФМ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
88949-23 |
Трансформаторы напряжения, ЗНОЛ.06 10У3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
92137-24 |
Трансформаторы тока, ТВС-220-40У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
94999-25 |
Трансформаторы тока, ТОЛ 10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Трансформаторы тока (ТВ-110/52)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (ТВ-110/52)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "ПРОМЭНЕРГОСТАНДАРТ" Краснодарский край |
3800 | 3800 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом и на табличку технических данных трансформатора тока методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-110/52
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
-
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Заявитель
Акционерное общество «Атомэнергопромсбыт» (АО «Атомэнергопромсбыт»)ИНН 7725828549
Адрес: 115184, г. Москва, Озерковская наб., д. 28, стр. 3
Телефон: +7 (495) 543-33-06
Сайт: www.apsbt.ru
E-mail: info.apsbt@apsbt.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский проспект д. 31
Телефон (факс): +7 (495) 544-00-00, +7 (499) 129-19-11
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шинопровод. Выводы вторичной обмотки расположены на корпусе трансформатора.

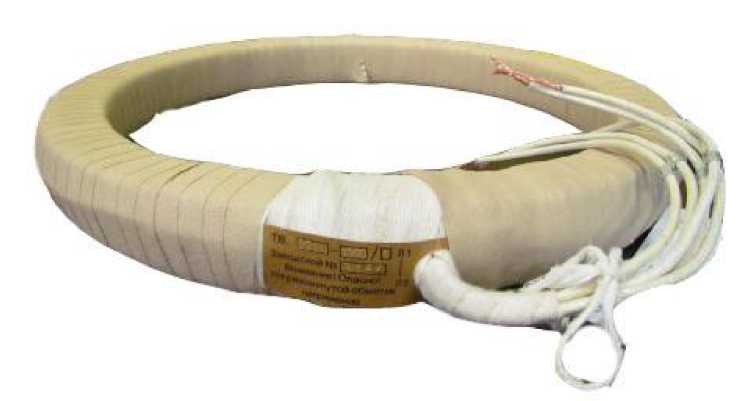

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование трансформаторов тока ТВ-110/52 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Исполнение трансформатора тока |
ТВ-110/52 |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальный первичный ток, А |
1000 |
|
Номинальный вторичный ток, А |
5 |
|
Номинальная частота, Гц |
50 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Класс точности вторичных обмоток для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
