Номер по Госреестру СИ: 75879-19
75879-19 Трансформаторы тока
(ТВ-110)
Назначение средства измерений:
Трансформаторы тока ТВ-110 (далее по тексту - трансформаторы тока), изготовленные в период с 1971 по 1983 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

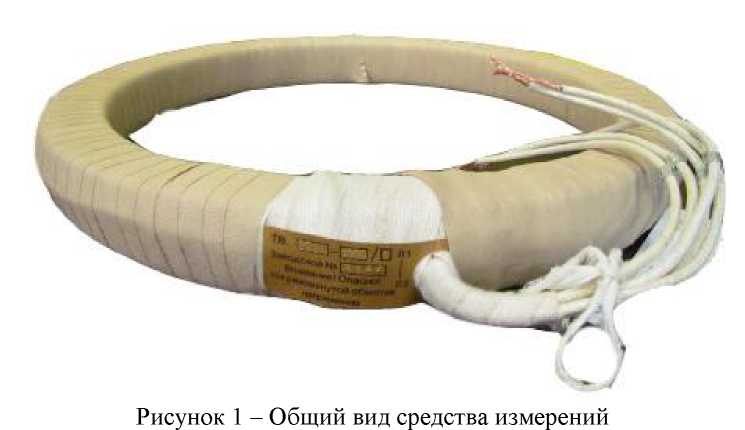

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 13.10.2019
Срок свидетельства -
Номер записи - 173107
ID в реестре СИ - 789811
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВ-110-II У2, Без модификации,
Производитель
Изготовитель - Свердловский завод трансформаторов тока (СЗТТ)
Страна - РОССИЯ
Населенный пункт - г.Свердловск (Екатеринбург)
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 11
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1981
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2416 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Дивногорская"
№2603 от 2022.10.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№1936 от 2019.08.20 Об утверждении типов средств измерений
№2455 от 2024.10.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№507 от 2025.03.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
Наличие аналогов СИ: Трансформаторы тока (ТВ-110)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Свердловский завод трансформаторов тока (СЗТТ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
10068-85 |
Трансформаторы напряжения индуктивные, ЗНОЛЭ-35 УХЛ21 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1007-56 |
Трансформаторы тока, ТНШ-0,66 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
10573-86 |
Трансформаторы тока, ТЛК 35УХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
11077-87 |
Трансформаторы тока, ТЛШ-10УТ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1276-59 |
Трансформаторы тока проходные с литой изоляцией, ТПЛ-10, ТПЛ-10У3, ТПЛ-10Т3, ТПЛУ-10, ТПЛУ-10У3, ТПЛУ-10Т3, ТПЛС-10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
1423-60 |
Трансформаторы тока, ТПШЛ-10, ТПШЛМ-10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1564-61 |
Трансформаторы тока, ТКЛ-3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1673-62 |
Трансформаторы тока, ТНШЛ-0,5 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
2306-68 |
Трансформаторы тока, ТПЛК 10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3182-72 |
Трансформаторы тока, ТВУ-110-II, ТВУ-110-50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3183-72 |
Трансформаторы тока, ТВ-10/20 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3184-72 |
Трансформаторы тока, ТВ-10/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3185-72 |
Трансформаторы тока, ТВ-10/60 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3186-72 |
Трансформаторы тока, ТВ-35-10, ТВ-35-II Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3187-72 |
Трансформаторы тока, ТВ-35/25, ТВ-35-III Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3188-72 |
Трансформаторы тока, ТВ-35/40, ТВ 35-V Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3189-72 |
Трансформаторы тока, ТВ-110/20, ТВ 110-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3190-72 |
Трансформаторы тока, ТВ-110/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3191-72 |
Трансформаторы тока, ТВ-220/25, ТВ 220-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3192-72 |
Трансформаторы тока, ТВТ-10/13,5; ТВ10-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3193-72 |
Трансформаторы тока, ТВТ-10/30 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3194-72 |
Трансформаторы тока, ТВТ-10/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3195-72 |
Трансформаторы тока, ТВТ-35/10, ТВ-35-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3196-72 |
Трансформаторы тока, ТВ 220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3198-72 |
Трансформаторы тока встроенные, ТВС35-6,3 и ТВС35-50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3198-89 |
Трансформаторы тока встроенные, ТВ 35-IV Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3344-72 |
Трансформаторы напряжения, ЗНОЛ.06, ЗНОЛ.09 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
5 лет | |
|
3640-73 |
Трансформаторы напряжения с литой изоляцией, ЗНОЛТ-6, ЗНОЛТ-6Т, ЗНОЛТ-10, ЗНОЛТ-10Т Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
5024-75 |
Трансформаторы тока, ТНШЛ-0,66 ХЛ2 и ТОЛК-6,05 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
55347-13 |
Трансформаторы тока, ТВ-110/52 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
55348-13 |
Трансформаторы тока, ТВС-220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
5550-76 |
Трансформаторы напряжения, НОЛ.12-0,69.ОМ3; НОЛ.12-6.ОМ3; НОЛ.12-10.ОМ3; НОЛ.12-0,38.ОМ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
5811-77 |
Трансформаторы напряжения, НЛЛ-35У4.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
5812-77 |
Трансформаторы напряжения, НЛЛ-35Т4.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
58677-14 |
Трансформаторы тока, ТНДМ-110, ТНДМ-110Б Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
59686-15 |
Трансформаторы тока, ТДВ-35 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
60171-15 |
Трансформаторы тока, ТНДМ-110, ТНД-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
60195-15 |
Трансформаторы тока, ТДУ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
68547-17 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68548-17 |
Трансформаторы тока, ТВ-220 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68553-17 |
Трансформаторы тока, ТВС-220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68635-17 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68649-17 |
Трансформаторы тока, ТВД-35 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
69727-17 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
8472-81 |
Комплект трансформатора тока, ТЛЛ-35УХЛ.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
Нет данных | |
|
9219-83 |
Трансформаторы напряжения, НОЛ.08-6УХЛ3, НОЛ.08-10УХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
5 лет | |
|
71787-18 |
Трансформаторы тока, ТВ-220 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
71790-18 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
72909-18 |
Трансформаторы тока, ТДУ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
1 год |
|
72907-18 |
Трансформаторы тока, ТВ-110/52 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
1 год |
|
73517-18 |
Трансформаторы тока, ТВ 110-II Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
73154-18 |
Трансформаторы тока, ТВС-220-40У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
74036-19 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
75879-19 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
77710-20 |
Трансформаторы тока, ТВ-110-II-У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
7069-82 |
Трансформаторы тока, ТОЛ 10ХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
8 лет | |
|
84499-22 |
Трансформатор тока, ТПЛ-10 У3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
86432-22 |
Трансформаторы тока, ТПФМ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
88949-23 |
Трансформаторы напряжения, ЗНОЛ.06 10У3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
92137-24 |
Трансформаторы тока, ТВС-220-40У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
94999-25 |
Трансформаторы тока, ТОЛ 10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Трансформаторы тока (ТВ-110)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 |
Стоимость поверки Трансформаторы тока (ТВ-110)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-110
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Заявитель
Общество с ограниченной ответственностью «Инженерный центр«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cafrr: www.rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока.
Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока изготовлены в модификациях ТВ-110/50, ТВ-110-II У2, ТВ-110-52, ТВ-110/52, отличающихся друг от друга значениями номинального первичного и вторичного токов, классом точности вторичных обмоток и номинальной вторичной нагрузки.
Общий вид средства измерений приведен на рисунке 1.
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-110/50
|
Наименование характеристики |
Значение для заводских номеров | ||
|
2869-А, 2869-В, 2869-С, 2499-А, 2499-В, 2499-С |
3661-А, 3661-В,
|
3880-А, 3880-В, 3880-С | |
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
1000 |
600 |
600 |
|
Номинальный вторичный ток 12ном, А |
5 |
1 |
5 |
|
Номинальная частота £ном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
1 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
30 |
30 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТВ-110-II У2
|
Наименование характеристики |
Значение для заводских номеров | ||
|
4638-А, 4638-В |
1058-А, 1058В, 1058-С |
3965-А, 3965-В, 3965-С, 3967-А, 3967-В, 3967-С | |
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
600 |
1000 |
500 |
|
Номинальный вторичный ток 12ном, А |
5 |
5 |
1 |
|
Номинальная частота £ном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 |
1 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
30 |
50 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТВ-110-52
|
Наименование характеристики |
Значение для заводских номеров | |
|
748-А, 748-В, 748-С |
526-А, 526-В, 526-С | |
|
Номинальное напряжение, кВ |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
1000 |
600 |
|
Номинальный вторичный ток 12ном, А |
1 |
5 |
|
Номинальная частота £ном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
0,5 |
1 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
50 |
25 |
Таблица 4 - Метрологические характеристики трансформаторов тока ТВ-110/52
|
Наименование характеристики |
Значение для заводских номеров |
|
479-А, 479-В, 479-С, 277-А, 277-В, 277-С | |
|
Номинальное напряжение, кВ |
110 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная частота £ном, Гц |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
1 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
