Номер по Госреестру СИ: 72909-18
72909-18 Трансформаторы тока
(ТДУ-110)
Назначение средства измерений:
Трансформаторы тока ТДУ-110 (далее - трансформаторы тока) изготовлены в 1964 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

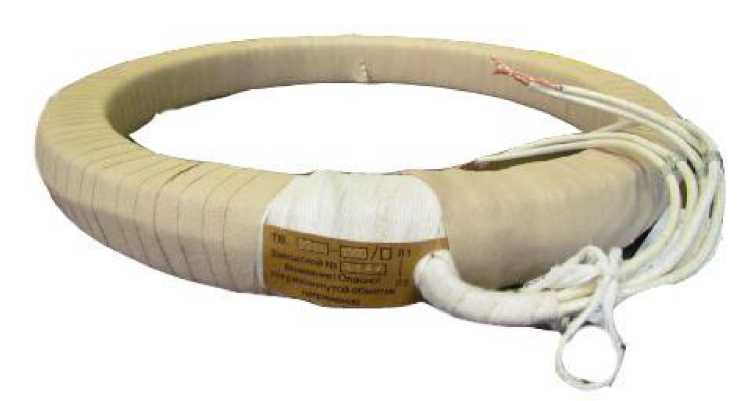

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.12.2023
Срок свидетельства -
Номер записи -
ID в реестре СИ - 492412
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Свердловский завод трансформаторов тока (СЗТТ)
Страна - РОССИЯ
Населенный пункт - г.Свердловск (Екатеринбург)
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2252 от 2018.10.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы тока (ТДУ-110)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Свердловский завод трансформаторов тока (СЗТТ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
10068-85 |
Трансформаторы напряжения индуктивные, ЗНОЛЭ-35 УХЛ21 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1007-56 |
Трансформаторы тока, ТНШ-0,66 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
10573-86 |
Трансформаторы тока, ТЛК 35УХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
11077-87 |
Трансформаторы тока, ТЛШ-10УТ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1276-59 |
Трансформаторы тока проходные с литой изоляцией, ТПЛ-10, ТПЛ-10У3, ТПЛ-10Т3, ТПЛУ-10, ТПЛУ-10У3, ТПЛУ-10Т3, ТПЛС-10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
1423-60 |
Трансформаторы тока, ТПШЛ-10, ТПШЛМ-10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1564-61 |
Трансформаторы тока, ТКЛ-3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
1673-62 |
Трансформаторы тока, ТНШЛ-0,5 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
2306-68 |
Трансформаторы тока, ТПЛК 10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3182-72 |
Трансформаторы тока, ТВУ-110-II, ТВУ-110-50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3183-72 |
Трансформаторы тока, ТВ-10/20 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3184-72 |
Трансформаторы тока, ТВ-10/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3185-72 |
Трансформаторы тока, ТВ-10/60 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3186-72 |
Трансформаторы тока, ТВ-35-10, ТВ-35-II Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3187-72 |
Трансформаторы тока, ТВ-35/25, ТВ-35-III Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3188-72 |
Трансформаторы тока, ТВ-35/40, ТВ 35-V Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3189-72 |
Трансформаторы тока, ТВ-110/20, ТВ 110-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3190-72 |
Трансформаторы тока, ТВ-110/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3191-72 |
Трансформаторы тока, ТВ-220/25, ТВ 220-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3192-72 |
Трансформаторы тока, ТВТ-10/13,5; ТВ10-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3193-72 |
Трансформаторы тока, ТВТ-10/30 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3194-72 |
Трансформаторы тока, ТВТ-10/50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3195-72 |
Трансформаторы тока, ТВТ-35/10, ТВ-35-I Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3196-72 |
Трансформаторы тока, ТВ 220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3198-72 |
Трансформаторы тока встроенные, ТВС35-6,3 и ТВС35-50 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3198-89 |
Трансформаторы тока встроенные, ТВ 35-IV Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
3344-72 |
Трансформаторы напряжения, ЗНОЛ.06, ЗНОЛ.09 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
5 лет | |
|
3640-73 |
Трансформаторы напряжения с литой изоляцией, ЗНОЛТ-6, ЗНОЛТ-6Т, ЗНОЛТ-10, ЗНОЛТ-10Т Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
5024-75 |
Трансформаторы тока, ТНШЛ-0,66 ХЛ2 и ТОЛК-6,05 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
55347-13 |
Трансформаторы тока, ТВ-110/52 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
55348-13 |
Трансформаторы тока, ТВС-220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
5550-76 |
Трансформаторы напряжения, НОЛ.12-0,69.ОМ3; НОЛ.12-6.ОМ3; НОЛ.12-10.ОМ3; НОЛ.12-0,38.ОМ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
5811-77 |
Трансформаторы напряжения, НЛЛ-35У4.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
5812-77 |
Трансформаторы напряжения, НЛЛ-35Т4.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
4 года | |
|
58677-14 |
Трансформаторы тока, ТНДМ-110, ТНДМ-110Б Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
59686-15 |
Трансформаторы тока, ТДВ-35 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
60171-15 |
Трансформаторы тока, ТНДМ-110, ТНД-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
60195-15 |
Трансформаторы тока, ТДУ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
68547-17 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68548-17 |
Трансформаторы тока, ТВ-220 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68553-17 |
Трансформаторы тока, ТВС-220-40 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68635-17 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
68649-17 |
Трансформаторы тока, ТВД-35 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
69727-17 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ |
4 года |
|
8472-81 |
Комплект трансформатора тока, ТЛЛ-35УХЛ.2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
Нет данных | |
|
9219-83 |
Трансформаторы напряжения, НОЛ.08-6УХЛ3, НОЛ.08-10УХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
5 лет | |
|
71787-18 |
Трансформаторы тока, ТВ-220 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
71790-18 |
Трансформаторы тока, ТВ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
72909-18 |
Трансформаторы тока, ТДУ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
1 год |
|
72907-18 |
Трансформаторы тока, ТВ-110/52 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
1 год |
|
73517-18 |
Трансформаторы тока, ТВ 110-II Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
73154-18 |
Трансформаторы тока, ТВС-220-40У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
74036-19 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
75879-19 |
Трансформаторы тока, ТВ-110 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
77710-20 |
Трансформаторы тока, ТВ-110-II-У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
7069-82 |
Трансформаторы тока, ТОЛ 10ХЛ3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
8 лет | |
|
84499-22 |
Трансформатор тока, ТПЛ-10 У3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
86432-22 |
Трансформаторы тока, ТПФМ Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
88949-23 |
Трансформаторы напряжения, ЗНОЛ.06 10У3 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
92137-24 |
Трансформаторы тока, ТВС-220-40У2 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
|
94999-25 |
Трансформаторы тока, ТОЛ 10 Свердловский завод трансформаторов тока (СЗТТ) (РОССИЯ г.Свердловск (Екатеринбург)) |
ОТ МП |
4 года |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Трансформаторы тока (ТДУ-110)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (ТДУ-110)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "ПРОМЭНЕРГОСТАНДАРТ" Краснодарский край |
3800 | 3800 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом и на табличку технических данных трансформатора тока методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТДУ-110
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Заявитель
Акционерное общество «Атомэнергопромсбыт» (АО «Атомэнергопромсбыт»)ИНН 7725828549
Адрес: 115184, г. Москва, Озерковская наб., д. 28, стр. 3
Телефон: +7 (495) 543-33-06
Web-сайт: www.apsbt.ru
E-mail: info.apsbt@apsbt.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский проспект д. 31
Телефон (факс): +7 (495) 544-00-00, +7 (499) 129-19-11
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шинопровод. Выводы вторичной обмотки расположены на корпусе трансформатора.
Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование трансформаторов тока ТДУ-110 не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Исполнение трансформатора тока |
ТДУ-110 |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальный первичный ток, А |
1000 |
|
Номинальный вторичный ток, А |
5 |
|
Номинальная частота, Гц |
50 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Класс точности вторичных обмоток для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
50 |
Таблица 2 -Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
