Номер по Госреестру СИ: 71753-18
71753-18 Манометры промышленные
(Ashcroft мод. 1134, A5500, A6500, F5503, F5510, F5511, F5512)
Назначение средства измерений:
Манометры промышленные Ashcroft моделей 1134, A5500, A6500, F5503, F5510, F5511, F5512 (далее - манометры) предназначены для измерений абсолютного давления и разности давлений жидких и газообразных сред.
Внешний вид.
Манометры промышленные
Рисунок № 1
Внешний вид.
Манометры промышленные
Рисунок № 2
Внешний вид.
Манометры промышленные
Рисунок № 3
Внешний вид.
Манометры промышленные
Рисунок № 4
Внешний вид.
Манометры промышленные
Рисунок № 5
Внешний вид.
Манометры промышленные
Рисунок № 6
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку в соответствии с рисунком 6.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам промышленным Ashcroft моделей 1134, A5500, A6500, F5503, F5510, F5511, F5512
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па
Техническая документация фирмы изготовителя
Поверка
Поверкаосуществляется по документу МЦКЛ.0233.МП «Манометры промышленные Ashcroft моделей 1134, A5500, A6500, F5503, F5510, F5511, F5512. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 21.02.2018 г.
Основные средства поверки:
-
- мановакуумметры грузопоршневые МВП-2,5, регистрационный номер в Федеральном информационном фонде (далее - рег. № в ФИФ) 1652-99;
-
- манометры избыточного давления грузопоршневые МП 60, рег. № в ФИФ 31073-06. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (наклейка) наносится на корпус манометра в соответствии с рисунком 6.
Изготовитель
«Ashcroft Instruments GmbH», Германия
Адрес: Германия, 52499, Baesweiler, Max-Planck-Str. 1
«Ashcroft Inc.», США
Адрес: США, CT, 250 East Main St. Stratford
Заявитель
Общество с ограниченной ответственностью «АЛЛ ИМПЕКС 2001»
(ООО «АЛЛ ИМПЕКС 2001»)
ИНН 7708173451
Адрес: 107023, г. Москва, ул. Электрозаводская 24, стр.3, офис 207
Тел./факс: +7 (495) 921-30-12
E-mail: info@all-impex.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское шоссе, 88, стр. 8
Тел.: +7 (495) 491 78 12, (495) 491 86 55
E-mail: sittek@mail.ru, kip-mce@nm.ru
Web-сайт: www.kip-mce.ru
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации чувствительного элемента (мембрана). Под воздействием измеряемого давления, которое подается в измерительную камеру манометра, происходит деформация мембраны, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы манометра.
Манометры представляют собой прибор, состоящий из измерительного механизма и шкалы (циферблата) с показывающей стрелкой в цилиндрическом корпусе. Для подсоединения к магистрали давления внизу или сзади корпуса расположен резьбовой штуцер с гайкой «под ключ».
Манометры имеют одношкальное и многошкальное (две шкалы) исполнения.
Общий вид манометров приведен на рисунках 1 - 5.
Все элементы манометров, контактирующие с измеряемой средой, изготовлены из материалов, которые обеспечивают высокую степень защиты от коррозии, в том числе, в агрессивной среде.
Для сглаживания пульсации измеряемого давления и повышения виброустойчивости конструкцией манометров предусмотрена возможность заполнения пространства между циферблатом и стеклом корпуса манометра демпфирующей жидкостью.
Конструкция манометров обеспечивает ограничение доступа к внутренним элементам, с целью предотвращения несанкционированного доступа на корпус наносится наклейка, не повредив которую невозможно вскрыть корпус. Обозначение места нанесения знака поверки представлено на рисунке 6.

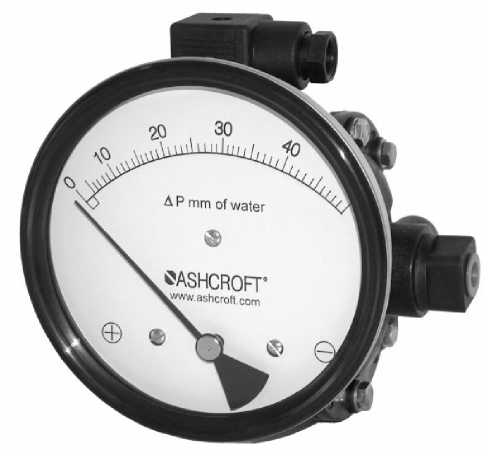

Рисунок 1 - Модель 1134

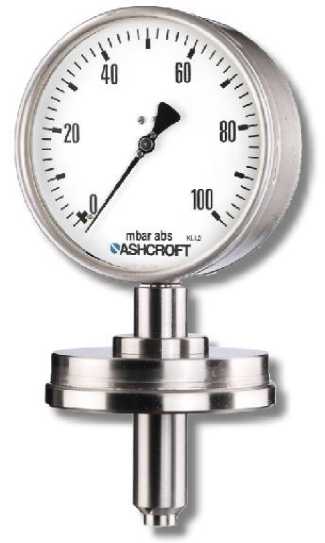

Рисунок 3 - Модель F5503

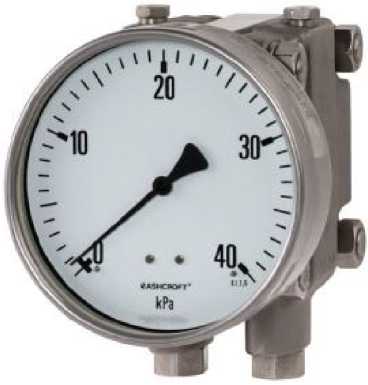

Рисунок 2 - Модели А5500 и А6500
ASHCRC

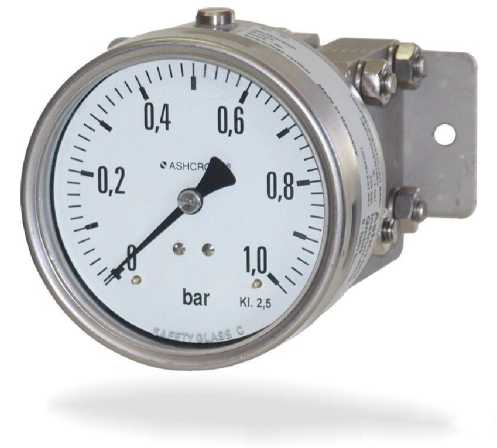

Рисунок 4 - Модель F5510
? ASHCROFT'
О,в 0,4
/ \ 1J 08

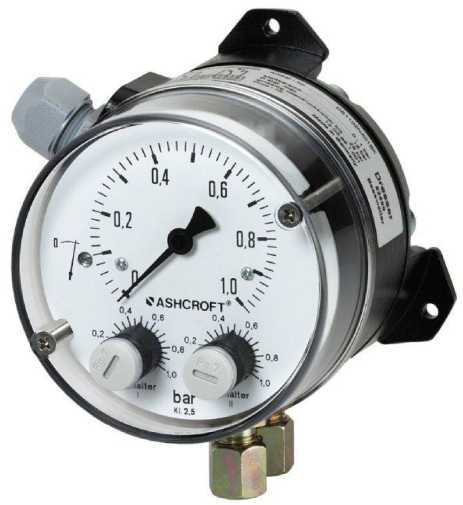

Рисунок 5 - Модели F5511 и F5512
Место нанесения
Место нанесения знака
утверждения типа
знака поверки
Маркировочная
табличка

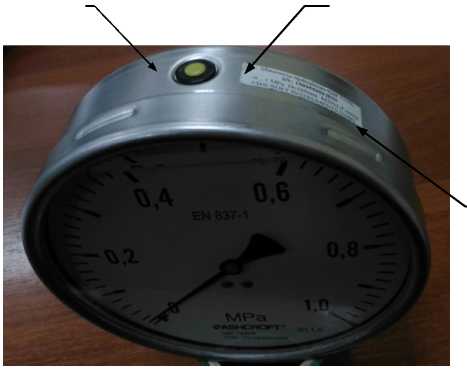

Рисунок 6 - Места нанесения знака утверждения типа и знака поверки
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений (ДИ):
-ВПИ, МПа (бар)
|
0 (0) 250,0 (0,0025); 500,0 (0,005); 750,0 (0,0075); 1000,0 (0,01); 1250,0 (0,0125); 1500,0 (0,015); 2000,0 (0,02); 2500,0 (0,025); 3750,0 (0,0375); 5000,0 (0,05); 7500,0 (0,075); 10000,0 (0,1); 12500,0 (0,125) 0 (0) 2,5 (0,025); 4,0 (0,040); 6,0 (0,060); 10,0 (0,1); 16,0 (0,16); 25,0 (0,25); 40,0 (0,4); 60,0 (0,6); 100,0 (1,0); 160,0 (1,6); 250,0 (2,5); 400,0 (4,0); 600,0 (6,0); 1000,0 (10,0); 1600,0 (16,0); 2500,0 (25,0) 0 (0) 4,0 (0,04); 6,0 (0,06); 10,0 (0,1); 16,0 (0,16); 25,0 (0,25); 40,0 (0,4); 60,0 (0,6); 100,0 (1,0); 160,0 (1,6); 250,0 (2,5); 400,0 (4,0); 600,0 (6,0); 1,0 (10,0); 1,6 (16,0); 2,5 (25,0); 4,0 (40,0) 0 (0) 100,0 (1,0); 160,0 (1,6); 250,0 (2,5); 400,0 (4,0); 600,0 (6,0) 1,0 (10,0); 1,6 (16,0) 0 (0) 40,0 (0,4); 60,0 (0,6); 100,0 (1,0); 160,0 (1,6); 250,0 (2,5); 400,0 (4,0); 600,0 (6,0); 1,0 (10,0); 1,6 (16,0); 2,5 (25,0) |
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений давления при температуре окружающей среды 20 °С, %:
|
±3,0 ±2,5 ±0,5; ±1,0; ±1,6 ±1,6; ±2,5 ±1,0; ±1,6 |
П Продолжение таблицы 1
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной приведенной к диапазону измерений давления погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С от 20 °С, %/10 °С:
|
±0,3 ±0,8 |
Примечания
|
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия измерений: - температура измеряемой среды, °С | |
- модель 1134 |
от 0 до +60 |
- модели A5500, A6500 |
от -10 до +80 |
- модель F5510 |
от 0 до +100 |
- модель F5503, F5511, F5512 |
от 0 до +85 |
- температура окружающей среды, °С | |
- модель 1134 |
от 0 до +60 |
- модели A5500, A6500 |
от -20 до +70 |
- модели F5503, F5510 |
от -20 до +80 |
- модели F5511, F5512 |
от -10 до +80 |
- относительная влажность, %, не более |
95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Диаметр шкалы измерений, мм, не более |
160 |
Г абаритные и присоединительные размеры |
в соответствии с эксплуатационной документацией |
Масса, кг, не более |
10 |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
20000 |
