Номер по Госреестру СИ: 52879-13
52879-13 Преобразователи давления измерительные
(KXD 42 050)
Назначение средства измерений:
Преобразователи давления измерительные KXD 42 050 (далее - преобразователи) предназначены для измерений давления жидкой смазки на Адлерской ТЭС.

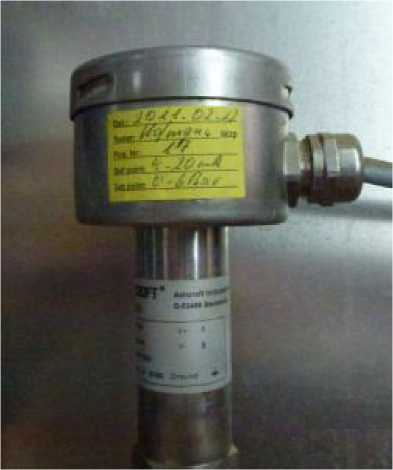

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователи давления измерительные KXD 42 050.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным KXD 42 050-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
-
4. Техническая документация «Ashcroft Instruments GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Изготовитель
«Ashcroft Instruments GmbH», ГерманияMax-Planck-Straee 1, D-52499 Baesweiler
Tel +49 (0)2401 8080, fax +49 (0)2401 7027
www. ashcrofteurope. com
Заявитель
ОАО «ТЭК Мосэнерго», г. МоскваЮр. адрес: 101000, г. Москва, пер. Огородная Слобода, д. 5а Почт. адрес: 101000, г. Москва, пер. Огородная Слобода, д. 5а тел. +7(495) 287-78-18
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г. МоскваВ преобразователях используется пьезорезистивный принцип преобразования давления в электрический выходной сигнал. Чувствительный элемент преобразователя, деформирующийся под влиянием измеряемого давления, изменяет сопротивление пьезорезисторов, которое преобразуется с помощью электронного блока преобразователя в пропорциональный токовый выходной сигнал.
Фото общего вида преобразователей представлено на рисунке 1.
Рис. 1. Преобразователь давления измерительный KXD 42 050.
Диапазон измерений, бар (МПа) |
от 0 до 6 (от 0 до 0,6) |
Пределы допускаемой приведенной погрешности, % |
± 0,5 |
Вариация, не более, % |
0,5 |
Выходной сигнал, мА |
от 4 до 20 |
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 0,3 |
Параметры электропитания: - напряжение постоянного тока, В |
от 12 до 30 |
Температура окружающей среды, °С |
от плюс 5 до плюс 50 |
Г абаритные размеры (диаметр х глубина х высота), мм, не более |
163х211х312 |
Масса, кг |
0,25 |
