Номер по Госреестру СИ: 63004-16
63004-16 Термометры манометрические
(600А, 600B, 600H, S5500)
Назначение средства измерений:
Термометры манометрические модели 600A, 600B, 600H, S5500 (далее - термометры) предназначены для измерения температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу измерительного механизма и отображения измеренных значений на показывающем устройстве.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
600А, 600B, 600H, S5500
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Юридические лица | 47 | 68 | 1,45 |
| АО "ТАИФ-НК" | Юридические лица | 10 | 15 | 1,50 |
| Нижневолжское ТПУ ООО "Инфраструктура ТК" | Юридические лица | 5 | 5 | 1,00 |
| ЮЛ | Юридические лица | 4 | 4 | 1,00 |
| ООО "Эдрин сервис" | Юридические лица | 2 | 2 | 1,00 |
| Акционерное общество "САХАТРАНСНЕФТЕГАЗ" Якутский газоперерабатывающий завод | Юридические лица | 2 | 2 | 1,00 |
| ООО "РН-Ванкор" | Юридические лица | 1 | 1 | 1,00 |
| НГДУ "Альметьевнефть" ПАО "Татнефть" им. В.Д.Шашина | Юридические лица | 1 | 1 | 1,00 |
| ООО "АЛЛ ИМПЕКС 2001" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЛУКОЙЛ-Западная Сибирь" ТПП "Ямалнефтегаз" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 004cc4c0-5b78-5115-182f-1fc92893593c | 63004-16 | 2020-07-31 | — | актуальная |
| e72335a4-5cd3-5231-3bfb-ef9256e2ff57 | 63004-16 | 2020-07-30 | 2020-07-31 | архивная |
| 670d42ce-c2e2-d16a-7ee3-c572da2226ff | 63004-16 | 2020-05-07 | 2020-07-30 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Дата публикации - 31.07.2020
Срок свидетельства - 21.01.2021
Номер записи - 154178
ID в реестре СИ - 376578
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
S5500, мод. S5500, Термометр манометрический S5500, 600А, 600B, 600H, S5500, Термометры манометрические 16, 18, 19, 3.2.ГЭЕ.0008.2018, ASHCROFT, S5550
Изготовитель - Фирма "Ashcroft Instruments GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Кол-во поверок - 121
Выдано извещений - 3
Кол-во периодических поверок - 103
Кол-во средств измерений - 80
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.
№27 от 2016.01.21 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49941-12 28.05.2017 |
Манометры показывающие, Т5500, Т6500 Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51786-12 23.11.2017 |
Манометры избыточного давления, вакуумметры, мановакуумметры, дифференциальные манометры показывающие, Ashcroft мод. 1005, 1008, 1009, 1189, 1279, 1377, 1379, T5500, F5503 Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52879-13 |
Преобразователи давления измерительные, KXD 42 050 Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52883-13 |
Преобразователи давления измерительные, KXD 42 050 Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57128-14 16.04.2019 |
Преобразователи давления, K Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
57243-14 12.03.2024 |
Термометры биметаллические, Bimetall A и Bimetall E Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
63004-16 21.01.2021 |
Термометры манометрические, 600А, 600B, 600H, S5500 Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
63757-16 14.04.2026 |
Манометры промышленные, Ashcroft мод. 1130, 1131, 1132, 1133, 1187, 1188, 1189, 1490, F5502, F5509, F6509, N5500, P5500, P6500 Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71753-18 09.07.2024 |
Манометры промышленные, Ashcroft мод. 1134, A5500, A6500, F5503, F5510, F5511, F5512 Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 73 | 0 | 73 | 0 | 73 | 0 | 73 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 6 | 0 | 5 | 0 | 1 | 0 | 0 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (РОСС RU.0001.310381) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭТАЛОН" (RA.RU.312790) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 10 | 0 | 10 | 2 | 10 | 0 | 10 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 5 | 0 | 5 | 1 | 5 | 0 | 5 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
884 | 1463 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1560 | 1463 |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
1560 | 1463 |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
1560 | 1463 |
|
Сергиево-Посадский филиал ФБУ НИЦ ПМ-Ростест Московская область |
1560 | 1463 |
наносится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус термометра методом наклейки.
изложены в документе «Термометры манометрические модели 600A, 600B, 600H, S5500. Руководство по эксплуатации».
1 ГОСТ 8.558-2009. «ГСИ. Государственная поверочная схема для средств измерений температуры».
осуществляется в соответствии с документом МЦКЛ.0176.МП «Термометры манометрические модели 600A, 600B, 600H, S5500. Методика поверки», утвержденным ЗАО КИП «МЦЭ» 27.11.2015 г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ± 0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ± 0,061 °С в диапазоне температур свыше плюс 400 до плюс 650 °С;
- термостат переливной прецизионный ТПП-1 модификация ТПП-1.2, диапазон воспроизводимых температур от минус 60 до плюс 100 °С и нестабильностью поддержания заданной температуры ± 0,01 °С;
- термостат переливной прецизионный ТПП-1 модификация ТПП-1.0, диапазон воспроизводимых температур от 35 до 300 °С и нестабильностью поддержания заданной температуры ± 0,01 °С;
- калибратор температуры модели АТС-650А/В с диапазоном воспроизводимых температур от плюс 33 до плюс 650 °С, нестабильностью поддержания заданной температуры ± 0,02 °С, и погрешностью воспроизведения заданной температуры ± (0.11.. .0.35) °С.
Принцип действия термометров основан на зависимости изменения давления инертного газа, находящегося в герметично замкнутой манометрической термосистеме, от температуры. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины. Под воздействием температруры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства (далее - шкала) через передаточный механизм.
Термометры состоят из корпуса, в котором размещается манометричсекая пружина и отсчетное устройство и погружаемой части с термобаллоном. Термометры изготавливаются в двух конструктивных исполнениях крепления термобаллона к корпусу: с жестким - стержень (модели 600B, S5500 с диаметром шкалы 100 мм и 160 мм); с гибким - с помощью капиллярной трубки (модели 600A, 600H, S5500 с диаметром шкалы 80 мм и 125 мм).
Термометры относятся к показывающим стрелочным приборам погружного типа.
Модели 600A, 600B, 600H, S5500 отличаются конструктивным исполнением, диаметром шкалы, диапазоном измеряемых температур, точностными характеристиками.
Для повышения виброустойчивости конструкцией термометров предусмотрена возможность заполнения пространства между шкалой и стеклом корпуса демпфирующей жидкостью.
Знак поверки (наклейка) наносится на корпус термометра.
Общий вид термометров показан на рисунках 1 - 2.
Степень защиты обеспечивая оболочкой по ГОСТ 14254-96: модели S5500, 600H - IP65, IP66, модели 600A, 600B - IP54 или IP65.

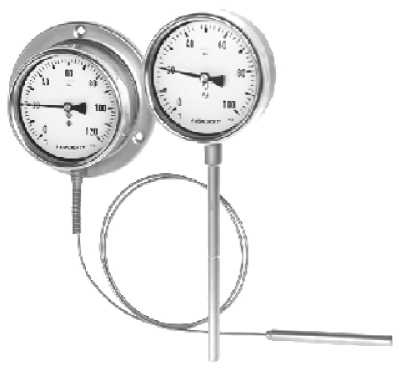

Рисунок 1 - Общий вид термометров модель S5500

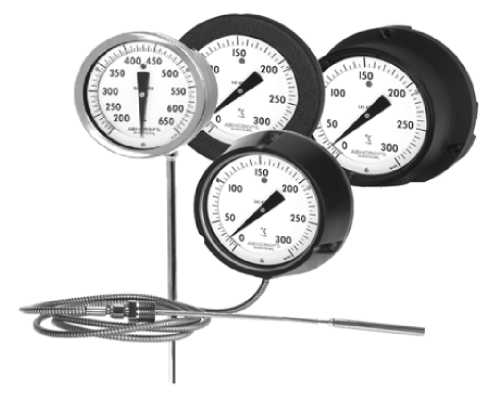

Рисунок 2 - Общий вид термометров модели 600A, 600B, 600H
1 Термометр (модель и модификация по заказу)...........................................1 шт.
2 Руководство по эксплуатации......................................................................1 экз.
3 Этикетка..........................................................................................................1 экз.
4 Методика поверки..........................................................................................1 экз.
Таблица 1 - Основные метрологические характеристики
|
Диапазон температуры, °С |
Цена деления шкалы, °С |
Пределы допускаемой основной абсолютной погрешности (At), °С | ||||
|
показаний (Оп(ж) |
измерений (DmM) | |||||
|
от |
до |
от |
до |
КТ 1 |
КТ 2 | |
|
Для модели S5500 | ||||||
|
минус 60 |
плюс 60 |
минус 50 |
плюс 50 |
2 |
± 2 |
± 4 |
|
минус 50 |
плюс 50 |
минус 40 |
плюс 40 |
2 |
± 1 |
± 2 |
|
минус 40 |
плюс 40 |
минус 30 |
плюс 30 |
1 |
± 1 |
± 2 |
|
минус 40 |
плюс 60 |
минус 30 |
плюс 50 |
2 |
± 1 |
± 2 |
|
минус 40 |
плюс 160 |
минус 20 |
плюс 140 |
5 |
± 2 |
± 4 |
|
минус 30 |
плюс 50 |
минус 20 |
плюс 40 |
1 |
± 1 |
± 2 |
|
минус 30 |
плюс 70 |
минус 20 |
плюс 60 |
2 |
± 1 |
± 2 |
|
минус 30 |
плюс 170 |
минус 10 |
плюс 150 |
5 |
± 2 |
± 4 |
|
минус 20 |
плюс 40 |
минус 10 |
плюс 30 |
1 |
± 1 |
± 2 |
|
минус 20 |
плюс 100 |
минус 10 |
плюс 90 |
2 |
± 2 |
± 4 |
|
минус 20 |
плюс 120 |
минус 10 |
плюс 110 |
2 |
± 2 |
± 4 |
|
минус 20 |
плюс 180 |
0 |
плюс 160 |
5 |
± 2 |
± 4 |
|
минус 10 |
плюс 50 |
0 |
плюс 40 |
1 |
± 1 |
± 2 |
|
минус 10 |
плюс 110 |
0 |
плюс 100 |
2 |
± 2 |
± 4 |
|
0 |
плюс 60 |
плюс 10 |
плюс 50 |
1 |
± 1 |
± 2 |
|
0 |
плюс 80 |
плюс 10 |
плюс 70 |
1 |
± 1 |
± 2 |
|
0 |
плюс 100 |
плюс 10 |
плюс 90 |
2 |
± 1 |
± 2 |
|
0 |
плюс 120 |
плюс 10 |
плюс 110 |
2 |
± 2 |
± 4 |
|
0 |
плюс 160 |
плюс 20 |
плюс 140 |
5 |
± 2 |
± 4 |
|
0 |
плюс 200 |
плюс 10 |
плюс 110 |
5 |
± 2 |
± 4 |
|
0 |
плюс 250 |
плюс 30 |
плюс 220 |
5 |
± 2,5 |
± 5 |
|
0 |
плюс 300 |
плюс 30 |
плюс 270 |
5 |
± 5 |
± 10 |
|
0 |
плюс 400 |
плюс 50 |
плюс 350 |
10 |
± 5 |
± 10 |
|
0 |
плюс 500 |
плюс 50 |
плюс 450 |
10 |
± 5 |
± 10 |
|
Для моделей 600A, 600 |
B, 600H | |||||
|
минус 40 |
плюс 80 |
минус 40 |
плюс 80 |
2 |
± 1,2 | |
|
0 |
плюс 120 |
0 |
плюс 120 |
2 |
± 1,2 | |
|
плюс 10 |
плюс 150 |
плюс 10 |
плюс 150 |
2 |
± 1,4 | |
|
0 |
плюс 300 |
0 |
плюс 300 |
5 |
± 3,0 | |
|
0 |
плюс 400 |
0 |
плюс 400 |
5 |
± 4,0 | |
|
плюс 200 |
плюс 650 |
плюс 200 |
плюс 650 |
5 |
± 4,5 | |
Примечание: КТ 2 - термометры с заполнением пространства между шкалой и стеклом
корпуса демпфирующей жидкостью, КТ 1 - без заполнения.
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды на каждые 10 оС от 23±2 оС, оС
± 0,003 <Оизм-
от минус 25 до плюс 70;
98;
от 84,0 до 106,7.
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Диаметр шкалы, мм
|
- модель S5500 |
80/100/125/160; |
|
- модель 600A |
114,3/152,4/215,9; |
|
- модели 600B, 600H |
114,3. |
|
Длина термобаллона, мм | |
|
- модель S5500 |
от 55 до 190; |
|
- модели 600А, 600B, 600H |
76,2. |
|
Длина стержня, мм | |
|
- модель S5500 |
от 55 до 4000; |
|
- модель 600B |
от 152,4 до 381. |
|
Длина капиллярной трубки, м, не более | |
|
- модель S5500 |
100; |
|
- модели 600A, 600H |
24. |
