Сведения о средстве измерений: 52883-13 Преобразователи давления измерительные

Номер по Госреестру СИ: 52883-13
52883-13 Преобразователи давления измерительные
(KXD 42 050)

Назначение средства измерений:
Преобразователи давления измерительные KXD 42 050 (далее - преобразователи) предназначены для измерения давления жидкой смазки на ТЭЦ-5 филиала «Невский» ОАО «ТГК-1».

сертификация программного обеспечения

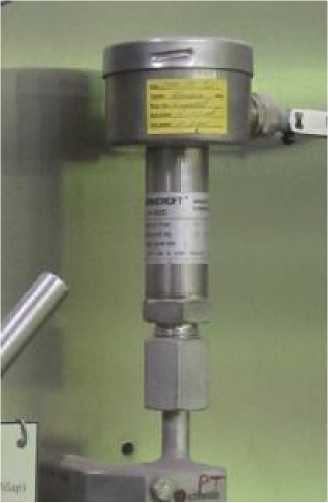

Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 142742
ID в реестре СИ - 365142
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Ashcroft Instruments GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Преобразователи давления измерительные (KXD 42 050)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Ashcroft Instruments GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
49941-12
28.05.2017
Манометры показывающие, Т5500, Т6500
Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ )
ОТ
1 год
51786-12
23.11.2017
Манометры избыточного давления, вакуумметры, мановакуумметры, дифференциальные манометры показывающие, Ashcroft мод. 1005, 1008, 1009, 1189, 1279, 1377, 1379, T5500, F5503
Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ )
ОТ
1 год
52879-13

Преобразователи давления измерительные, KXD 42 050
Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ )
ОТ
1 год
52883-13

Преобразователи давления измерительные, KXD 42 050
Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ )
ОТ
1 год
57128-14
16.04.2019
Преобразователи давления, K
Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ )
ОТ
2 года
57243-14
12.03.2024
Термометры биметаллические, Bimetall A и Bimetall E
Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ )
ОТ
2 года
63004-16
21.01.2021
Термометры манометрические, 600А, 600B, 600H, S5500
Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
63757-16
14.04.2026
Манометры промышленные, Ashcroft мод. 1130, 1131, 1132, 1133, 1187, 1188, 1189, 1490, F5502, F5509, F6509, N5500, P5500, P6500
Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
71753-18
09.07.2024
Манометры промышленные, Ashcroft мод. 1134, A5500, A6500, F5503, F5510, F5511, F5512
Фирма "Ashcroft Instruments GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Справочный отчет по организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи давления измерительные (KXD 42 050)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи давления измерительные (KXD 42 050)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Кузбасский ЦСМ
Кемеровская область
2394 2086
ФБУ Томский ЦСМ
Томская область
1778 2086

Знак утверждения типа


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователи давления измерительные KXD 42 050.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным KXD 42 050
  • 1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;

  • 2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;

  • 3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;

  • 4. Техническая документация «Ashcroft Instruments GmbH», Германия.

Поверка

Поверка

осуществляется в соответствии с документом МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».


Изготовитель

«Ashcroft Instruments GmbH», Германия
Max-Planck-Straee 1, D-52499 Baesweiler
Tel +49 (0)2401 8080, fax +49 (0)2401 7027
www.ashcrofteurope.com

Заявитель

ООО «КСБ», г. Москва
г. Москва, ул. 2-ая Звенигородская, д. 13, стр. 15
Тел.: (495) 980-11-76, факс: (495) 980-11-69
E-mail: info@ksb.ru

Испытательный центр


(ГЦИ СИ ФГУП «ВНИИМС».

В преобразователях используется пьезорезистивный принцип преобразования давления в электрический выходной сигнал. Чувствительный элемент преобразователя, деформирующийся под влиянием измеряемого давления, изменяет сопротивление пьезорезисторов, которое преобразуется с помощью электронного блока преобразователя в пропорциональный токовый выходной сигнал.

Фото общего вида преобразователей представлено на рисунке 1.

Внешний вид. Преобразователи давления измерительные (KXD 42 050), http://oei-analitika.ru

Рисунок. 1. Преобразователь давления измерительный модели KXD 42050.



Диапазон измерений, бар (МПа)

от 0 до 6 (от 0 до 0,6)

Пределы допускаемой приведенной погрешности, %

± 0,5

Вариация, не более, %

0,5

Выходной сигнал, мА

от 4 до 20

Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C

± 0,3

Параметры электропитания:

- напряжение постоянного тока, В

от 12 до 30

Температура окружающей среды, °С

от плюс 5 до плюс 50

Г абаритные размеры (диаметр х глубина х высота), мм, не более

163х211х312

Масса, кг

0,25
