Номер по Госреестру СИ: 57243-14
57243-14 Термометры биметаллические
(Bimetall A и Bimetall E)
Назначение средства измерений:
Термометры биметаллические модели Bimetall A и Bimetall E (далее - термометры) предназначены для измерения температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу измерительного механизма и отображения измеренных значений на показывающем устройстве. Термометры применяются в измерительных системах, системах автоматического контроля, регулирования и управления технологическими процессами.
Внешний вид.
Термометры биметаллические
Рисунок № 1
Внешний вид.
Термометры биметаллические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус термометра методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Термометры биметаллические модели Bimetall A и Bimetall E. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим модели Bimetall A и Bimetall E
-
1 ГОСТ 8.558-2009. «ГСИ. Государственная поверочная схема для средств измерений температуры».
-
2 ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
3 Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МЦКЛ.0131.МП «Термометры биметаллические модели Bimetall A и Bimetall E. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 21.02.2014 г.
Основные средства поверки:
-
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ± 0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ± 0,061 °С в диапазоне температур свыше плюс 400 до плюс 650 °С;
-
- термометр сопротивления эталонный ЭТС-100 (3 разряд), диапазон измерений от минус 196 до плюс 419,527 °С;
-
- измеритель температуры многоканальный прецизионный МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ± (10-5<R+5^10-4), где R - измеряемое сопротивление, Ом;
-
- термостат жидкостной низкотемпературный «КРИОСТАТ» с диапазоном воспроизводимых температур от минус 80 до плюс 20 °С и нестабильностью поддержания заданной температуры ± 0,01 °С;
-
- термостат жидкостной прецизионный переливного типа модели ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 100 °С и нестабильностью поддержания заданной температуры ± (0,004.. .0,01) °С;
-
- термостат жидкостной «ТЕРМОТЕСТ-300» с диапазоном воспроизводимых температур от плюс 100 до плюс 300 °С и нестабильностью поддержания заданной температуры ± (0,01...0,02) °С;
Лист № 4 Всего листов 4
- калибратор температуры модели АТС -650 А / В с диапазоном воспроизводимых темпе -ратур от плюс 33 до плюс 650 °С, нестабильностью поддержания заданной температуры ± 0,02 °С, и погрешностью воспроизведения заданной температуры ± (0,11.. .0,35) °С.
Изготовитель
«Ashcroft Instruments GmbH», Германия, 52499, Baesweiler, Max-Planck-Str. 1.
«Ashcroft Inc.», США, CT, 250 East Main St. Stratford.
Заявитель
Общество с ограниченной ответственностью «АЛЛ ИМПЕКС 2001»
(ООО «АЛЛ ИМПЕКС 2001»)
Адрес: 107023, РФ, г. Москва, ул. Электрозаводская 24, офис 223-224.
тел/факс (495) 921-30-12
e-mail: info@all-impex.ru
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
(ГЦИ СИ ЗАО КИП «МЦЭ»)
Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8
тел: (495) 491 78 12, (495) 491 86 55
e-mail:sittek@mail.ru, kip-mce@nm.ru
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры на чувствительный элемент. Чувствительным элементом является быстродействующая биметаллическая спираль. Она изготовлена из двух металлических пластин с различными коэффициентами термического расширения, соединённых холодной сваркой, и под воздействием температуры начинает скручиваться. Это поворотное движение спирали с помощью кинематического узла преобразуется во вращательное движение указателя, показывающего измеряемое значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры состоят из круглого корпуса, в котором размещены шкала и кинематический механизм с указателем, и биметаллического термочувствительного элемента в защитной трубке (далее - стержень). В зависимости от ориентация присоединения корпуса и стержня термометры имеют исполнения: радиальное, осевое и поворотное (шарнирное). Корпус и стержень изготавливаются из нержавеющей стали.
Модели Bimetall A и Bimetall E отличаются диаметром шкалы, далее делятся на модификации M, E, I, 3B, RT в зависимости от диаметра и типа стержня.
Для повышения виброустойчивости конструкцией термометров предусмотрена возможность заполнения пространства между шкалой и стеклом корпуса демпфирующей жидкостью.
Общий вид термометров показан на рисунках 1 - 2.
Степень защиты обеспечивая оболочкой по ГОСТ 14254-96: модель Bimetall A - IP65, IP66, модель Bimetall E - IP66.

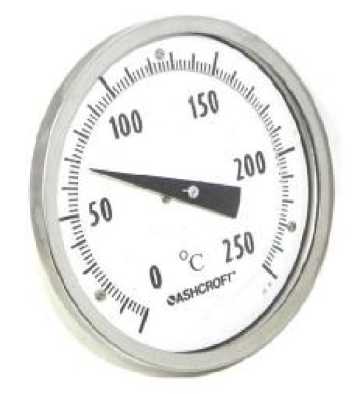

Рисунок 1 - Общий вид термометров модель Bimetall A

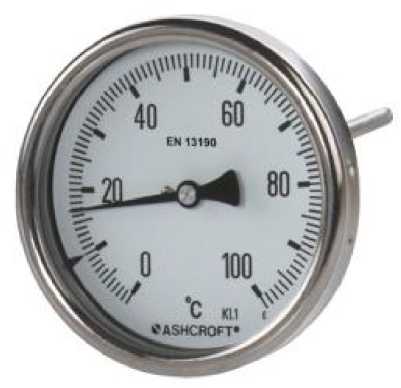

Рисунок 2 - Общий вид термометров модель Bimetall E
-
1 Термометр (модель и модификация по заказу)...........................................1 шт.
-
2 Руководство по эксплуатации.......................................................................1 экз.
-
3 Этикетка..........................................................................................................1 экз.
-
4 Методика поверки..........................................................................................1 экз.
Таблица 1 - основные метрологические характеристики (для всех моделей и модификаций)
Диапазон измерений температуры, °С |
Цена деления шкалы, °С |
Пределы допускаемой абсолютной погрешности (At), °С | |
от минус 10 до плюс 50 |
1 |
± 0,6 |
± 1,21 |
от минус 10 до плюс 110 |
2 |
± 1,2 |
± 2,41 |
от минус 20 до плюс 40 |
1 |
± 0,6 |
± 1,21 |
от минус 20 до плюс 60 |
1 |
± 0,8 |
± 1,61 |
от минус 20 до плюс 120 |
2 |
± 1,4 |
± 2,81 |
от минус 20 до плюс 180 |
2 |
± 2,0 |
± 4,01 |
от минус 25 до плюс 25 |
1 |
± 0,5 |
± 1,01 |
от минус 30 до плюс 50 |
1 |
± 0,8 |
± 1,61 |
от минус 30 до плюс 70 |
1 |
± 1,0 |
± 2,01 |
от минус 30 до плюс 170 |
2 |
± 2,0 |
± 4,01 |
от минус 40 до плюс 40 |
1 |
± 0,8 |
± 1,61 |
от минус 40 до плюс 60 |
1 |
± 1,0 |
± 2,01 |
от минус 40 до плюс 100 |
2 |
± 1,4 |
± 2,81 |
от минус 40 до плюс 160 |
2 |
± 2,0 |
± 4,01 |
от минус 50 до плюс 50 |
1 |
± 1,0 |
± 2,01 |
от 0 до плюс 50 |
1 |
± 0,5 |
± 1,01 |
от 0 до плюс 60 |
1 |
± 0,6 |
± 1,21 |
от 0 до плюс 80 |
1 |
± 0,8 |
± 1,61 |
от 0 до плюс 100 |
1 |
± 1,0 |
± 2,01 |
от 0 до плюс 120 |
2 |
± 1,2 |
± 2,41 |
от 0 до плюс 150 |
2 |
± 1,5 |
± 3,01 |
от 0 до плюс 160 |
2 |
± 1,6 |
± 3,21 |
от 0 до плюс 200 |
2 |
± 2,0 |
± 4,01 |
от 0 до плюс 250 |
5 |
± 2,5 |
± 5,01 |
от 0 до плюс 300 |
5 |
± 3,0 |
± 6,01 |
от 0 до плюс 400 |
5 |
± 4,0 |
± 8,01 |
от 0 до плюс 500 |
5 |
± 5,0 |
± 10,01 |
от плюс 10 до плюс 150 |
2 |
± 1,4 |
± 2,81 |
от плюс 50 до плюс 300 |
5 |
± 2,5 |
± 5,01 |
от плюс 50 до плюс 450 |
5 |
± 4,0 |
± 8,01 |
от плюс 100 до плюс 500 |
5 |
± 4,0 |
± 8,01 |
Примечание:
1 - только для модели Bimetall A все модификации (АМ, АЕ, А1, А3В, АRT) исполнение с заполнением.
Вариация выходного сигнала, °С, не более
Таблица 2 - основные технические характеристики
Наименование характеристики |
Значение |
Диаметр шкалы. мм | |
- модификации AM. AE. AI. A3B. ART |
100; 160 |
- модификации EI. EL |
51; 80; 125 |
- модификации EM, EE, E3B, ERT |
125 |
Диаметр стержня. мм | |
- модификации AM, EM |
6 |
- модификации AE, EE |
8 |
- модификации AI, EI, EL |
6,4 |
- модификации A3B, E3B |
9,6 |
- модификации ART, ERT (ступенчатые) |
8/6; 10/6; 10/8 |
Длина стержня, мм |
от 63 до 10002 |
- для всех моделей и модификаций | |
Средний срок службы, лет |
12 |
Примечание:
2 - не менее 100 мм для диапазонов измерений отмеченных «*» в таблице 1.
