Принцип действия преобразователей основан на преобразовании давления измеряемой среды, воздействующего через воспринимающую полость на мембрану чувствительного элемента, в электрический сигнал, пропорциональный механической деформации мембраны от приложенного измеряемого давления. Чувствительным элементом является мембрана из нержавеющей стали 17-4РН, на которую методом тонкопленочной технологии нанесена измерительная схема из поликристаллического кремния SiO2. В результате воздействия давления на мембрану изменяется сопротивление тензомоста, что приводит к появлению выходного сигнала.

В зависимости от условий применения и конструктивных особенностей преобразователи изготавливаются шести моделей XD, XDHT, XF, XFHT, X1, XK.

Общий вид преобразователей показан на рисунках 1 - 6.

Степень защиты обеспечивая оболочкой по ГОСТ 14254-96: для моделей XD, XDHT, XF, XFHT - IP65, IP68; для моделей X1, XK - IP65, IP67, IP68.

Преобразователь представляет собой моноблочную конструкцию, включающую в себя чувствительный элемент и преобразователь сигнала, которые расположены в стальном герметичном корпусе. Конструкция преобразователей, за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющим на метрологические характеристики, и не требует пломбирования.

Обозначение преобразователя: преобразователь давления серии К=ХХХХ=ХХ=ХХХ=Х/ХХХХ=ХХХ=ХХХХ=ХХХ=ХХ (XX), 1         2       3            4            5          6          7        8     9

где 1 - модель: XD, XDHT, XF, XFHT, X1, XK;

• 2 - выходной сигнал: 01 - 0.10 В, 05 - 0.5 В, 15 - 1.5 В, 16 - 1.6 В,

20 - 0.20 мА, 42 - 4.20 мА;

• 3 - допускаемая основная приведенная погрешность: 025 - ± 0,25 %, 050 - ± 0,5 %,

100 - ± 1,0 %;

• 4 - диапазон измерения давления (верхний предел измерений);

• 5 - единица измерений: kPa - кПа, MPa - МПа, BAR - бар;

• 6 - степень защиты: IP65, IP67, IP68;

• 7 - размер присоединительного штуцера (в соответствии с руководством по эксплуа

тации);

• 8 - электрическое соединение (в соответствии с руководством по эксплуатации);

• 9 - дополнительные опции (в соответствии с руководством по эксплуатации).

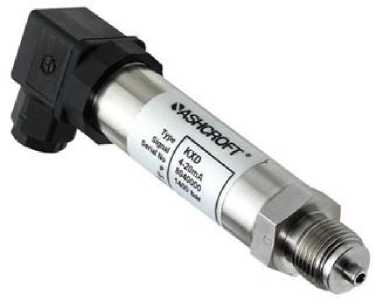

Рисунок 1 - Общий вид преобразователя модель XD

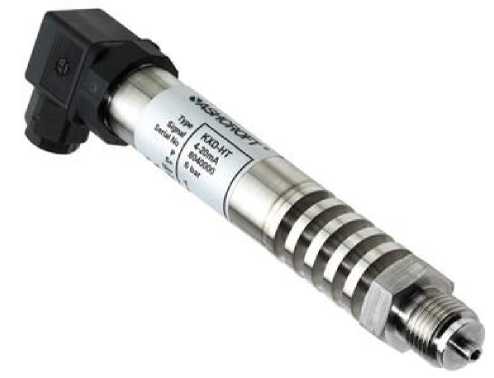

Рисунок 2 - Общий вид преобразователя модель XDHT

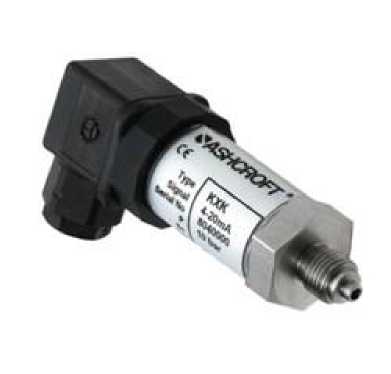

Рисунок 3 - Общий вид преобразователя модель XK

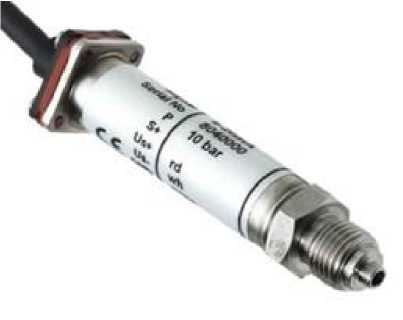

Рисунок 4 - Общий вид преобразователя модель X1

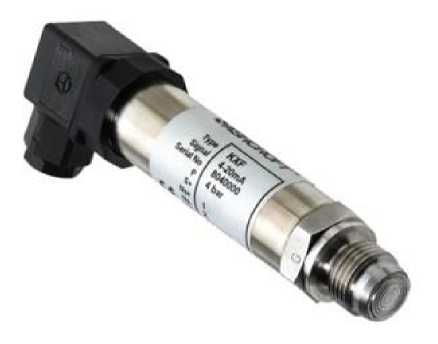

Рисунок 5 - Общий вид преобразователя модель XF

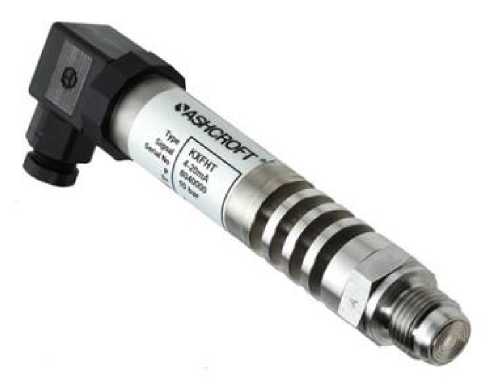

Рисунок 6 - Общий вид преобразователя модель XFHT

• 1 Преобразователь давления (модель по заказу)...........................................1 шт.

• 2 Руководство по эксплуатации.......................................................................1 экз.

• 3 Этикетка..........................................................................................................1 экз.

• 4 Методика поверки..........................................................................................1 экз.

Верхние пределы измерений избыточного давления¹:

- для моделей XD, XDHT, XK

Диапазон измерений давления разрежения¹, кПа:

- для моделей XD, XDHT, XK, XF, XFHT                                 от 0 до 100

Диапазон измерений избыточного давления-разрежения¹, кПа:

- для моделей XD, XDHT, XK    от минус 100 до 150; от минус 100 до 300^*; от минус 100 до 500^*

- для моделей X1, XF, XFHT                  от минус 100 до 300^**; от минус 100 до 500^**

Пределы допускаемой основной приведенной погрешности (д_осн) при температуре окружающей среды 20±3 ^оС, %:

• - для моделей XD, XDHT

• - для модели X1

• - для модели XK

• - для моделей XF, XFHT

Вариация выходного сигнала, %, не более:

• - для всех моделей

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 ^оС от 20±3 ^оС, %:

• - для моделей XD, XDHT, X1, XK

• - для модели XF:

при измерение давления > 1000 кПа

при измерение давления < 1000 кПа

• - для модели XFHT

  ± 0,25²; ± 0,5

  ± 0,25; ± 0,5

  ₃ ± 1,0 ± 0,5³; ± 1,0

  ± 0,5^|досн|

  ± 0,3

  ± 0,3

  ± 1,2

  ± 0,2

  Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации⁴, %:

  - для всех моделей

  ± 0,1

  Диапазон температуры измеряемой среды, °С:

  - модели XD, X1, XK, XF - модель XDHT - модель XFHT Диапазон температуры окружающей среды, °С:	от минус 30 до плюс 100 от минус 30 до плюс 150 от минус 30 до плюс 200
  - для всех моделей	от минус 30 до плюс 85

  • ¹ - диапазон измерений может быть указан в бар (1 бар = 10⁵ Па);

  • ² - изготавливаются модели указанной точности, только для диапазонов отмеченных *;

  • ³ - изготавливаются модели указанной точности, только для диапазонов отмеченных **;

  • ⁴ - вибрация с частотой до 2000 Гц и максимальным ускорением 200 м/с² во всех направлениях.

Выходной сигнал - сила постоянного тока, мА:

- модели XD, XDHT, XF, XFHT                                   от 4 до 20; от 0 до 20

- модели X1, XK от 4 до 20

Выходной сигнал - напряжение постоянного тока, В:

• - модели XD, XDHT, XF, XFHT, XK                от 1 до 5; от 0 до 5; от 1 до 6; от 0 до 10

Электрическое питание напряжение постоянного тока, В:

• - модели XD, XDHT, X1, XF, XFHT                                        от 12 до 30

• - модель XK                                                           от 10 до 30

Сопротивление изоляции, МОм, не менее:

• - для всех моделей                                                                  1

Габаритные размеры (диаметр/длина), мм:

• - модель XD                                                                 27/134

• - модель XDHT                                                            27/175

• - модель X1                                                                 16/113

• - модель XK                                                                 27/112

• - модель XF                                                                 27/148

• - модель XFHT                                                            27/193

Масса, г, не более:

• - модели XD, XF

• - модели XDHT, XFHT

• - модель X1

• - модель XK

Средний срок службы, лет:

• - для всех моделей
