Номер по Госреестру СИ: 71299-18
71299-18 Тестеры оптические
(MaxTester 940/945)
Назначение средства измерений:
Тестеры оптические серии MaxTester 940/945 (далее - тестеры) предназначены для измерений средней мощности и затухания оптического излучения в одномодовых и многомодовых волоконно-оптических линиях передачи, расстояния до мест неоднородностей.
Внешний вид.
Тестеры оптические
Рисунок № 1
Внешний вид.
Тестеры оптические
Рисунок № 2
Программное обеспечение
Тестеры функционируют под управлением микроконтроллера, для работы которого используется встроенное программное обеспечение (ПО). Программное обеспечение выполняет функции отображения на экране прибора информации в удобном для оператора виде.
Метрологически значимая часть ПО является встроенной Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
OLTS.exe |
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам оптическим серии MaxTester 940/945
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки
Техническая документация компании «EXFO Inc.», Канада
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
Рабочий эталон единиц средней мощности и ослабления оптического излучения в волоконно-оптических системах передачи по ГОСТ 8.585-2013;
Рабочий эталон обратных потерь в волоконно-оптических системах передачи по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров с требуемой точностью.
Знак поверки наносится на заднюю панель корпусов тестеров (место нанесения указано на рисунке 2).
Изготовитель
Компания «EXFO Inc.», Канада Адрес: 400 Godin Avenue, Quebec (Quebec), G1M 2K2, Canada Тел.: +1 418 683-0211
Факс: +1 418 683-2170
E-mail: exfo@exfo.com
Web-сайт: www.exfo.com
Заявитель
Общество с ограниченной ответственностью «Концепт Технологии»
(ООО «Концепт Технологии»)
ИНН 7736263386
Адрес: 119049, г. Москва, Люсиновский 1-й пер., д. 3Б, эт. 3, пом. III, комн. 5 Тел.: +7 (495)775-31-75
Факс: +7 (495)775-31-75
E-mail: info@c-tt.ru
Web-сайт: www.c-tt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел.: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия тестеров основан на использовании ваттметра оптического и источника оптического излучения. Работа ваттметра оптического заключается в преобразовании оптического сигнала фотоприемником в электрический сигнал с последующим усилением и преобразованием в цифровую форму. Работа источника оптического излучения заключается в преобразовании электрического тока в оптическое излучение. Преобразование происходит в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения. Принцип действия источника оптического излучения при измерении длины волоконнооптической линии основан на измерении времени задержки сигнала, отраженного от неоднородности оптоволокна.
Тестер состоит из ваттметра оптического и источника оптического излучения.
Тестеры выпускаются в следующих модификациях: MAX-940-ICERT-SM1, MAX-940-ICERT-Q1, MAX-940-ICERT-Q1-QUAD, MAX-940-SM1, MAX-945-SM1, MAX-945-SM3, MAX-945-SM4, MAX-945-ICERT-Q1-QUAD, которые отличаются диапазоном измерений ваттметра и набором длин волн источника излучения.
Конструктивно тестер выполнен в прямоугольном пластмассовом корпусе с резиновыми защитными накладками. Управление режимами работы тестера и отображение результатов измерений производится с помощью сенсорного жидкокристаллического экрана, расположенного на передней панели прибора.

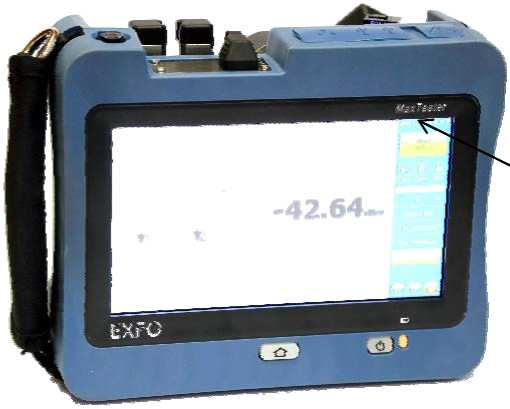

Общий вид тестеров представлен на рисунке 1.

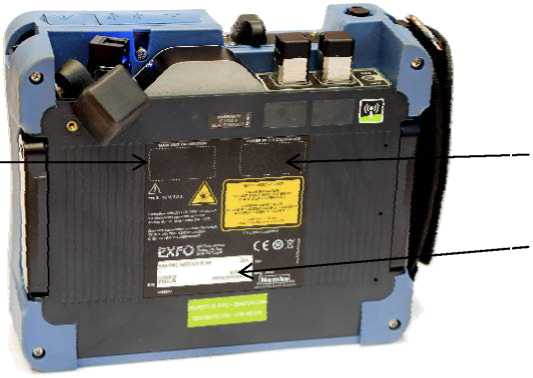

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки представлены на рисунке 2.
Место нанесения маркировки
Рисунок 1 - Общий вид тестеров
Место пломбирования
Место нанесения знака поверки
Место нанесения маркировки
£ |
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки
Таблица 5 -
Наименование |
Обозначение |
Количество |
Тестер оптический серии MaxTester 940/945 |
- |
1 шт. |
Аккумуляторная батарея |
- |
1 шт. |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Адаптер переменного тока |
- |
1 шт. |
Сумка для транспортировки и хранения |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики тестеров модели MAX-940-ICERT
Наименование характеристики |
Значение | ||
Модификация |
MAX-940-ICERT-SM1 |
MAX-940- ICERT-Q1 |
MAX-940-ICERT-Q1-QUAD |
Одномодовый Многомодовый порт порт | |||
Спектральный диапазон, нм |
от 800 до 1650 | ||
Диапазон измерения уровня средней мощности оптического излучения (P), дБм 1) |
от -70 до +5 | ||
Пределы допускаемой относительной погрешности измерения уровня средней мощности оптического излучения на длинах волн градуировки 2), дБ |
± (0’3 +10-«) |
Продолжение таблицы 2
Наименование характеристики |
Значение | |||
Модификация |
MAX-940-ICERT-SM1 |
MAX-940- ICERT-Q1 |
MAX-940-ICERT-Q1-QUAD | |
Одномодовый порт |
Многомодовый порт | |||
Пределы допускаемой относительной погрешности измерения уровня средней мощности оптического излучения на длинах волн градуировки 2), дБ |
± (°’3 + ю-«) | |||
Длины волн излучения источника, нм |
1310±20 1550±20 |
850±20 1310±20 |
1310±20 1550±20 |
850±20 1310±20 |
Уровень выходной мощности в непрерывном режиме, дБм 1), не менее |
+1 |
-27 |
+1 |
-27 |
Нестабильность уровня выходной мощности излучения за 15 мин, дБ, не более |
±0,05 | |||
|
Таблица 3 - Метрологические характеристики тестеров моделей MAX-940-SM, MAX-945-SM, MAX-945-ICERT
Наименование характеристики |
Значение характеристики | |||||
Модификация |
MAX-940-SM1 |
MAX-945-SM1 |
MAX-945-SM3 |
MAX-945-SM4 |
MAX-945-ICERT-Q1- QUAD | |
Одномодовый порт |
Многомодовый порт | |||||
Спектральный диапазон измерений, нм |
от 800 до 1650 | |||||
Пределы допускаемой относительной погрешности измерения уровня средней мощности оптического излучения на длинах волн градуировки, дБ:
|
± (0’3 +0 6) ± (0’3 +ю“- ) | |||||
Диапазон измерения уровня средней мощности оптического излучения (P), дБм:
|
от -70 до +5 от -50 до +25 |
Продолжение таблицы 3
Наименование характеристики |
Значение характеристики | |||||
Модификация |
MAX- 940-SM1 |
MAX- 945-SM1 |
MAX- 945-SM3 |
MAX- 945-SM4 |
MAX-945-ICERT-Q1- QUAD | |
Одномодовый порт |
Многомодовый порт | |||||
Длины волн излучения источника, нм |
1310±20 1550±20 |
1310±20 1550±20 |
1310±20 1550±20 1625±10 |
1310±20 1490±10 1550±20 |
1310±20 1550 ±20 |
850±20 1310±20 |
Уровень выходной мощности в непрерывном режиме, дБм, не менее |
+1 |
+1 |
-7 |
-7 |
+1 |
-27 |
Нестабильность уровня выходной мощности излучения за 15 мин, дБ, не более |
±0,05 | |||||
Диапазон измерения уровня обратных потерь, дБ |
от 0,1 до 50,0 | |||||
Пределы допускаемой абсолютной погрешности измерения уровня обратных потерь, дБ |
±1 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220+22 |
- частота переменного тока, Гц |
50+0,5 |
- аккумуляторная батарея напряжением, В |
12+1,2 |
Потребляемая мощность, В-А, не более |
20 |
Габаритные размеры, мм, не более: | |
-высота |
166 |
-ширина |
200 |
-длина |
68 |
Масса, кг, не более |
1,5 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -10 до +50 |
- относительная влажность, %, не более |
95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
