Номер по Госреестру СИ: 47997-11
47997-11 Тестеры оптические с ваттметрами и источниками
(FiberBasix 50 (тестеры) EPM-53 (ваттметры) ELS-50 (источники))
Назначение средства измерений:
Тестеры оптические серии FiberBasix 50 c ваттметрами EPM-53 и источниками ELS-50 (далее по тексту - тестеры) предназначены для измерений оптической мощности и затухания в оптических кабелях и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи.
Внешний вид.
Тестеры оптические с ваттметрами и источниками
Рисунок № 1
Внешний вид.
Тестеры оптические с ваттметрами и источниками
Рисунок № 2
Программное обеспечение
Ваттметр оптический и источник оптического излучения функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО). ПО состоит из единого модуля, выполняющего функции отображения на экране прибора информации в удобном для оператора виде, а также задания длины волны исследуемого излучения для ваттметра и выбора активной длины волны излучения для источника.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программа микроконтроллера ваттметра EPM-53 / источника ELS-50 |
LE0333.txt |
2.1.1.0 |
E03D9450 |
CRC32 |
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части тестера. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Тестеры оптические серии FiberBasix 50 c ваттметрами EPM-53 и источниками ELS-50. Руководство по эксплуатации», разделы 4, 5.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к тестерам оптическим серии FiberBasix 50 c ваттметрами EPM-53 и источниками ELS-501 ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем связи и передачи информации».
2 МИ 2505-98 «Государственная система обеспечения единства измерений. Измери -тели оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторами связи.
Поверка
Поверка осуществляется по документу: МИ 2505-98 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки».Основные средства поверки:
Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (ГР № 32837-06).
Основные метрологические характеристики:
- диапазон измеряемых значений средней мощности оптического излучения: от 10-10 до 10-2 Вт;
- диапазоны длин волн исследуемого излучения: 800 - 900 нм, 1250 - 1350 нм, 1480 -1700 нм;
- длины волн источников излучения (калибровки): 850±5, 1310±10, 1490±5, 1550±10, 1625±5 нм;
- пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки ±2,5 %, в рабочем спектральном диапазоне ±5 %, измерений относительных уровней мощности ±1,2 %;
- рабочий диапазон длин волн спектральной установки: от 600 до 1700 нм;
- пределы допускаемого значения основной относительной погрешности измерений относительной спектральной характеристики опорного приёмника: ±5 %;
- пределы допускаемого значения основной абсолютной погрешности градуировки монохроматора по шкале длин волн: ±1 нм.
Изготовитель
Компания «EXFO Inc.», (EXFO), Канада Адрес: 400 Godin Avenue, Quebec City (Quebec), G1M 2K2 Canada. Тел/факс: +1 418 683-0211, +1 418 683-2170.E-mail: info@exfo.com, www.exfo.com.
Заявитель
ЗАО «Концепт Технологии», РоссияАдрес: 117574, г. Москва, Одоевского пр., д.3, корп.7, пом. ТАРП.
Тел/факс: (495) 775-31-75.
E-mail: info@c-tt.ru, www.c-tt.ru.
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi. ru
Тестер состоит из ваттметра оптического и источника оптического излучения. Принцип действия ваттметра оптического основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 270 Гц, 1 кГц, 2 кГц.
Модели ваттметров оптических EPM-53 и EPM-53X отличаются между собой диапазоном измерений, источников оптического излучения ELS-50-23BL, ELS-50-235BL и ELS-50-12C - набором длин волн.
Конструктивно ваттметр оптический и источник оптического излучения выполнены в малогабаритных пластмассовых корпусах; предусмотрен защитный резиновый кожух. Для защиты от несанкционированного доступа к элементам схемы корпус ваттметра и источника пломбируется. Пломбируется гнездо левого верхнего винта крепления передней и задней панелей прибора, если смотреть со стороны задней панели.

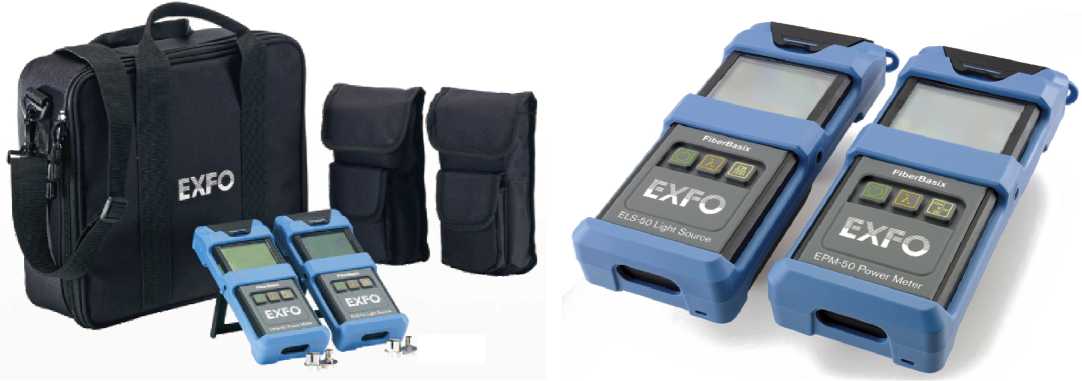

Рисунок 1 - Общий вид тестера

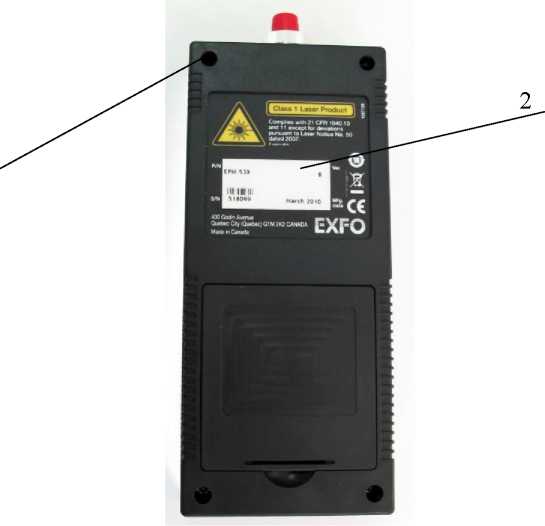

Рисунок 2 - Корпус ваттметра/источника тестера - вид сзади, защитный кожух снят 1 - место установки пломбы; 2 - место нанесения маркировки
Состав комплекта тестера представлен в таблице 3. Таблица 3
Наименование |
Количество, шт. |
Ваттметр оптический EPM-53/EPM-53X |
1 |
Источник оптического излучения ELS-50 (модель по выбору заказчика) |
1 |
Волоконно-оптический адаптер PMA-22 FC (для ваттметра) |
1 |
Волоконно-оптический адаптер LSA-89 FC (для источника излучения) |
1 |
Батарея 1,5 В типа АА |
6 |
Сумка для транспортировки и хранения |
1 |
Руководство по эксплуатации. Тестеры оптические серии FiberBasix 50 с ваттметрами EPM-53 и источниками ELS-50 |
1 |
Лист № 4 всего листов 5
тестеров приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики | ||
Ваттметры оптические |
EPM-53 |
EPM-53X | |
Диапазон длин волн исследуемого излучения, нм |
от 780 до 1650 | ||
Длины волн калибровки, нм |
850, 1300, 1310, 1490, 1550 | ||
Диапазон измерений уровня оптической мощности, дБм* |
от -55 до +10 |
от -45 до +26 | |
Предел допускаемого значения относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБ |
0,3 | ||
Время работы от батарей, ч, не менее |
200 | ||
Источники оптического излучения |
ELS-50-23BL |
ELS-50-235BL |
ELS-50-12C |
Длины волн излучения источника, нм |
1310±20 1550±20 (одномодовое волокно) |
1310±20 1490±10 1550±20 (одномодовое волокно) |
850±25 от 1290 до 1350 (многомодовое волокно) |
Уровень выходной мощности в непрерывном режиме, дБм, не менее |
минус 5 |
минус 24 | |
Нестабильность уровня выходной мощности излучения за 15 минут (после 15 минут прогрева), дБ, не более |
0,1 | ||
Время работы от батарей, ч, не менее |
40 | ||
* Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт | |||
Общие характеристики | |||
Г абаритные размеры ваттметра / источника, мм, не более |
189x78x37 | ||
Масса ваттметра / источника, г, не более |
400 |
Электропитание источника или ваттметра из состава тестера осуществляется от трех
батареек или Ni-MH аккумуляторов типа АА напряжением 1,2 - 1,5 В.
Рабочие условия эксплуатации тестера:
-
• температура окружающей среды, °С..........................................от -10 до +50
-
• относительная влажность воздуха при +30оС, %, не более..........................95
-
• атмосферное давление, кПа.................................................от 84 до 106,7
