Программное обеспечение

Тестер функционирует под управлением микроконтроллера, используется встроенное программное обеспечение (ПО). ПО состоит из единого модуля, выполняющего функции определения вносимого ослабления в зависимости от числа шагов микроэлектродвигателя, управляющего положением светофильтра, и отображения на экране прибора информации в удобном для оператора виде.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части тестера. Модификация ПО возможна только в сервисных центрах фирмы-производителя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.

«Тестер оптический FOT-300. Руководство по эксплуатации», раздел 4.

ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем связи и передачи информации».

ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».

Техническая документация компании-изготовителя.

Поверка

осуществляется по документу: ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».

Основные средства поверки:

Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (Госреестр № 32837-06).

Основные метрологические характеристики:

• - диапазон измеряемых значений средней мощности оптического излучения: от 1О'¹⁰ до 10'² Вт;

• - диапазоны длин волн исследуемого излучения: 800 - 900 нм, 1250 - 1350 нм, 1480 -1700 нм;

• - длины волн источников излучения (калибровки): 850+5, 1310+10, 1490+5, 1550+10, 1625+5 нм;

• - пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки +2,5 %, в рабочем спектральном диапазоне +5 %, измерений относительных уровней мощности +1,2 %;

• - рабочий диапазон длин волн спектральной установки: от 600 до 1700 нм;

• - пределы допускаемого значения основной относительной погрешности измерений относительной спектральной характеристики опорного приёмника: ±5 %;

• - пределы допускаемого значения основной абсолютной погрешности градуировки монохроматора по шкале длин волн: ±1 нм.

Изготовитель

Заявитель

Испытательный центр

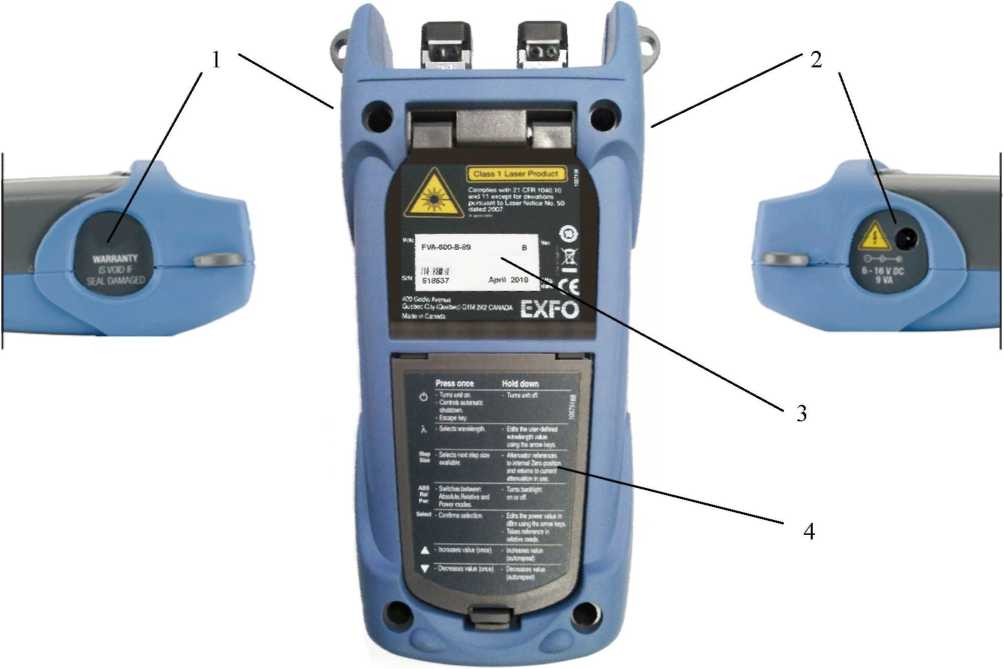

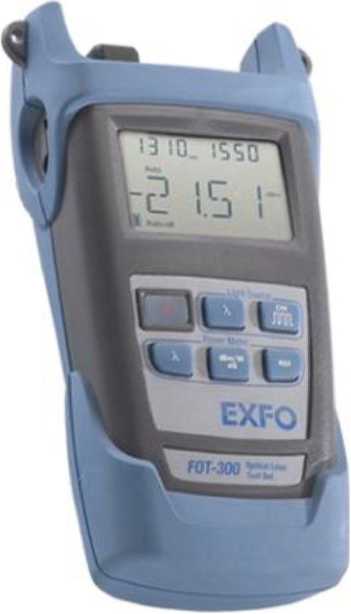

Адрес: 119361, Москва, ул. Озерная, 46. Телефон: (495) 437-56-33; факс: (495) 437-31-47. E-mail: vniiofi@vniiofi.ru Описание средства измерений Тестеры оптические (FOT-300) Тестер оптический FOT-ЗОО представляет собой измеритель оптической мощности и источник оптического излучения, выполненные в малогабаритном пластмассовом корпусе. Возможны модификации тестера только с измерителем мощности (FPM-300) или только с источником излучения (FLS-3OO). Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения основан на полупроводниковых лазерах или светодиодах. Серия 300 представлена следующими моделями: измерители оптической мощности FPM-302, FPM-302X; источники оптического излучения FLS-300-NNN, где NNN - одна из моделей излучателя 12D, 23BL, 234BL, 235BL, 01-VCL; тестеры оптические FOT-302-NNN, FOT-302X-NNN, где NNN - одна из вышеперечисленных моделей излучателя. Рисунок 1 - Общий вид тестера Рисунок 2 - Схема корпуса тестера - вид сзади/сбоку 1,2 — места нанесения защитных наклеек; 3 - место нанесения маркировки (под откидывающейся подставкой); 4 - аккумуляторный отсек. Комплектность средства измерений Тестеры оптические (FOT-300) Состав комплекта тестера представлен в таблице 3. Таблица 3 Наименование Количество Тестер оптический FOT-300 1 Батарея типа АА 3 Волоконно-оптический адаптер FOA-XX 1 Блок питания 1 Измеритель оптической мощности FPM-300. Источник оптического излучения FLS-300. Тестер оптический FOT-300. Руководство по эксплуатации 1 Метрологические и технические характеристики Тестеры оптические (FOT-300) аттенюатора приведены в таблице 2 Таблица 2 Характеристика Модель измерителя оптической мощности FOT-302, FPM-302 FOT-302X, FPM-302X Диапазон длин волн измеряемого излучения, нм 800... 1650 10 предустановленных значений Длины волн калибровки, нм 850, 1300, 1310, 1490, 1550, 1625 Диапазон измерений оптической мощности (Р), дБм -60...+10 -50...+26 Пределы допускаемого значения основной относительной погрешности измерений средней мощности оптического излучения на длинах волн калибровки, дБ (     4^ 0,3+ — L aJ + ,  40 > 0,3 ч-- L aJ где А - численное значение мощности в нВт: А=10°’1Р+6 Пределы допускаемого значения основной относительной погрешности измерений относительных уровней оптической мощности, дБ (     4^ 0,2+ — L    А, <     40 0,2 + — L    А, где А - численное значение мощности в нВт: А=10°’1Р+6 Характеристика Модель измерителя оптической мощности FOT-302, FPM-302 FOT-302X, FPM-302X Пределы допускаемого значения основной относительной погрешности измерений средней мощности в рабочем спектральном диапазоне, дБ (      4 А 0,5+ — 1    aJ + ,  40) 0,5 ч-- 1 aJ где А - численное значение мощности в нВт: А=10°’1Р+6 Характеристика Модель излучателя 12D 23BL 234BL 235BL 01-VCL Длины волн излучения источника, нм 850+25 1320+30 1310+20 1550+20 1310+20 1550+20 1625+15 1310+20 1490+10 1550+20 850+20 Выходная мощность в непрерывном режиме не менее, дБм -18 -18 (62,5/125 мкм) +1 +1 +1 -3 -5 +1 -4,5 -3 -3 (50/125 мкм) Нестабильность мощности излучения за 15 минут (после 15 минут прогрева) не более, дБ ОД 0,1 0,1 0,1 0,2 Режим модулированного излучения с частотами, Гц 270; 1000; 2000 Габаритные размеры прибора, мм, не более 185x100x55 Масса прибора, кг, не более 0,4 Электропитание тестера осуществляется от трех батареек типа АА или от сети переменного тока напряжением 220+22 В, частотой 50+0,5 Гц через блок питания 9 В/1000 мА. Условия эксплуатации тестеров: - температура окружающей среды, °C.......................................-10 .. .+50 - относительная влажность воздуха при +20 °C, %............................95 Настройки внешнего вида Настройка цветовой схемы, меню и другого. Цветовая схема Светлая тема Темная тема Ширина Fluid Boxed Левая панель По умолчанию Светлая Темная Фиксированная Сжатая Скроллируемая По умолчанию
