Номер по Госреестру СИ: 48501-11
48501-11 Аттенюаторы оптические перестраиваемые
(FVA-600)
Назначение средства измерений:
Аттенюаторы оптические перестраиваемые FVA-600 (далее по тексту - аттенюаторы) предназначены для внесения ослабления мощности в оптических кабелях и оптических компонентах в одномодовых волоконно-оптических линиях передачи.
Внешний вид.
Аттенюаторы оптические перестраиваемые
Рисунок № 1
Внешний вид.
Аттенюаторы оптические перестраиваемые
Рисунок № 2
Внешний вид.
Аттенюаторы оптические перестраиваемые
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.10.2021
Номер записи - 137586
ID в реестре СИ - 359986
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, нет, мод. FVA-600, Без модификации, Аттенюаторы оптические перестраиваемые FVA-600, Аттенюатор оптический перестраиваемый FVA-600, Аттенюатор FVA-600, FVA-60B-B, FVA-600B, FVA-600-В-ЕI, FVA-600-B-EI, FVA-600-B-E1, FVA-600-B-B, FVA-600-B, FVA-600, мод. FVA-600-В, FVA-600, -,
Производитель
Изготовитель - Компания "EXFO Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Статистика
Кол-во поверок - 329
Выдано извещений - 0
Кол-во периодических поверок - 164
Кол-во средств измерений - 60
Кол-во владельцев - 56
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1629 от 2016.10.27 О продлении срока действия свидетельств об утверждении типа СИ (37 позиций)
№1845 от 2017.09.04 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Аттенюаторы оптические перестраиваемые (FVA-600)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
48501-11 Аттенюаторы оптические перестраиваемые (FVA-600) Компания "EXFO Inc." (КАНАДА ) |
65960-16 Анализаторы цепей векторные (C1205, C1207, С1209, С1214, С1220, С1409, С1420, С2209, С2409, С2220, С2420, С4209, С4409, С4220, С4420) ООО "Планар" (РОССИЯ г.Челябинск) |
48501-11 Аттенюаторы оптические перестраиваемые (FVA-600) Компания "EXFO Inc." (КАНАДА ) |
78792-20 Тестеры оптические (ТОПАЗ-7000) ООО "НПК "СвязьСервис" (РОССИЯ г.С.-Петербург) |
48501-11 Аттенюаторы оптические перестраиваемые (FVA-600) Компания "EXFO Inc." (КАНАДА ) |
54488-13 Аттенюаторы оптические программируемые (FOD-5418, FOD-5419, FOD-5420) ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
48501-11 Аттенюаторы оптические перестраиваемые (FVA-600) Компания "EXFO Inc." (КАНАДА ) |
79551-20 Аттенюаторы оптические (серии ТОПАЗ-5000) Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
35100-07 24.08.2017 |
Тестеры оптические, EOT-100 Компания "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
35101-07 24.08.2017 |
Тестеры оптические, EOT-500 Компания "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
35102-07 07.08.2027 |
Тестеры оптические, FOT-300 Компания "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
35103-07 07.08.2027 |
Тестеры оптические, FOT-600 Компания "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
35104-07 24.08.2017 |
Тестеры оптические, FOT-930 Компания "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
47456-11 05.08.2016 |
Системы измерительные, AXS-200 Компания "EXFO Inc." (КАНАДА ) |
ОТ |
1 год |
47997-11 27.10.2026 |
Тестеры оптические с ваттметрами и источниками, FiberBasix 50 (тестеры) EPM-53 (ваттметры) ELS-50 (источники) Компания "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
48501-11 27.10.2021 |
Аттенюаторы оптические перестраиваемые, FVA-600 Компания "EXFO Inc." (КАНАДА ) |
ОТ |
1 год |
71299-18 01.06.2024 |
Тестеры оптические, MaxTester 940/945 Компания "EXFO Inc." (КАНАДА ) |
ОТ МП |
1 год |
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Аттенюаторы оптические (серии ТОПАЗ-5000)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 0 | 5 | 0 | 4 | 0 | 4 | ||
ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "Концепт Эксперт" (RA.RU.310529) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ЭКСПЕРТЛАБС" (RA.RU.310529) | 14 | 1 | 9 | 5 | 0 | 13 | 9 | 4 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 7 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "Концепт Эксперт" (RA.RU.310529) | 10 | 6 | 3 | 0 | 6 | 3 | 3 | |||
АО "СВЯЗЬТРАНСНЕФТЬ" (1098) | 11 | 3 | 0 | 11 | 0 | 11 | 0 | 11 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 17 | 1 | 0 | 10 | 0 | 9 | 0 | 9 | |
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 1 | 4 | 0 | 5 | 1 | 4 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | |
Волгоградский филиал ПАО "Ростелеком" МРФ Юг (1642) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 20 | 1 | 0 | 20 | 0 | 19 | 0 | 19 | |
АО "CВЯЗЬТРАНСНЕФТЬ" (RA.RU.311410) | 4 | 0 | 1 | 0 | 4 | 0 | 1 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 9 | 2 | 3 | 6 | 0 | 7 | 1 | 6 | |
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 50 | 4 | 0 | 48 | 0 | 22 | 0 | 22 | |
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
Ростовский филиал ОАО "Ростелеком" (1642) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Самарский филиал ОАО "Ростелеком" (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "КИА" (РОСС RU.0001.310033) | 10 | 1 | 0 | 10 | 0 | 6 | 0 | 6 | ||
ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
Самарский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 6 | 0 | 4 | 0 | 3 | 0 | 3 | |||
АО «Связьтранснефть» (1098) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "CВЯЗЬТРАНСНЕФТЬ" (RA.RU.311410) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ОАО "Связьтранснефть", входящее в состав ОАО "АК "ТРАНСНЕФТЬ" (1755) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Аттенюаторы оптические (серии ТОПАЗ-5000)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Красноярский ЦСМ Красноярский край |
5848 | 8517 |
Коломенский филиал ФБУ Ростест-Москва Московская область |
12360 | 8517 |
Клинский филиал ФБУ Ростест-Москва Московская область |
12360 | 8517 |
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
12360 | 8517 |
Серпуховский филиал ФБУ Ростест-Москва Московская область |
12360 | 8517 |
Программное обеспечение
Аттенюатор функционирует под управлением микроконтроллера, используется встроенное программное обеспечение (ПО). ПО состоит из единого модуля, выполняющего функции определения вносимого ослабления в зависимости от числа шагов микроэлектродвигателя, управляющего положением светофильтра, и отображения на экране прибора информации в удобном для оператора виде.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программа микроконтроллера аттенюатора FVA-600 |
LE0275 |
3.1.3.0 |
60D69A4B |
CRC32 |
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части аттенюатора. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Аттенюатор оптический перестраиваемый FVA-600. Руководство по эксплуатации», раздел 4.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к аттенюаторам оптическим перестраиваемым FVA-6001 ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем связи и передачи информации».
2 Р 50.2.070-2009 «Государственная система обеспечения единства измерений. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторам связи.
Поверка
Поверкаосуществляется по документу: Р 50.2.070-2009 «Государственная система обеспечения единства измерений. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (ГР №.32837-06).
Основные метрологические характеристики:
- диапазон измеряемых значений средней мощности оптического излучения: от 10-10 до 10-2 Вт;
-
- диапазоны длин волн исследуемого излучения: 800 - 900 нм, 1250 - 1350 нм, 1500 - 1700 нм;
-
- длины волн источников излучения (калибровки): 850±10, 1310±10, 1550±10, 1625±25);
-
- пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки в диапазоне 10-10 - 2 х 10-3 - ±2,5 %, в рабочем спектральном диапазоне ±5 %, измерений относительных уровней мощности в диапазоне 10-10 - 2 х 10-3 ±1,2 %.
Рабочий эталон обратных потерь в ВОСП «РЭОП» (ГР №.35981-07).
Основные метрологические характеристики:
Рабочие длины волн: 1310 нм и 1550 нм.
Диапазон измерений уровня обратных потерь: от 5 до 55 дБ.
Предел допускаемого значения основной абсолютной погрешности измерений обратных потерь измерителем обратных потерь: 0,5 дБ.
Изготовитель
Компания «EXFO Inc.», (EXFO), КанадаАдрес: 400 Godin Avenue, Quebec City (Quebec), G1M 2K2 Canada.
Тел/факс: +1 418 683-0211, +1 418 683-2170.
E-mail: info@exfo.com, www.exfo.com.
Заявитель
Закрытое акционерное общество «Концепт Технологии»,ЗАО «Концепт Технологии», Россия.
Адрес: 117574, г. Москва, Одоевского пр., д.3, корп.7, пом. ТАРП.
Тел/факс: (495) 775-31-75.
E-mail: info@c-tt.ru, www.c-tt.ru.
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi. ru
Принцип действия аттенюатора основан на ослаблении оптического сигнала с помощью нейтрального светофильтра переменной толщины, вводимого в сформированный с помощью линз параллельный оптический пучок. Положение светофильтра в пучке и, соответственно, вносимое ослабление регулируется шаговым микроэлектродвигателем, управляемым кнопками на передней панели аттенюатора. На индикаторе прибора в цифровом виде отображается полное вносимое ослабление, включая собственные потери.
Конструктивно аттенюатор выполнен в малогабаритном пластмассовом корпусе с прорезиненными вставками. От несанкционированного доступа к элементам схемы корпус аттенюатора защищается наклейками, наносящимися на стыке верхней и нижней частей корпуса по бокам прибора.

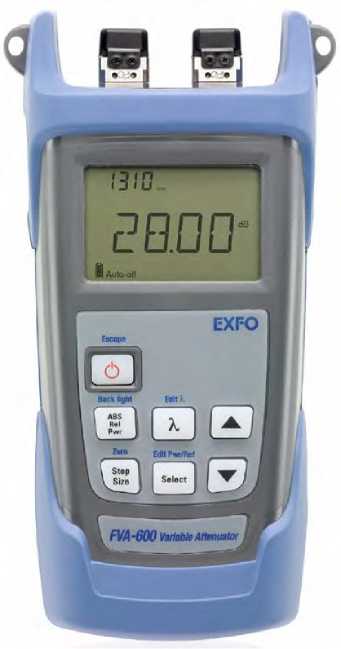

Рисунок 1 - Общий вид аттенюатора
2
3
4
1СМЧЦМ

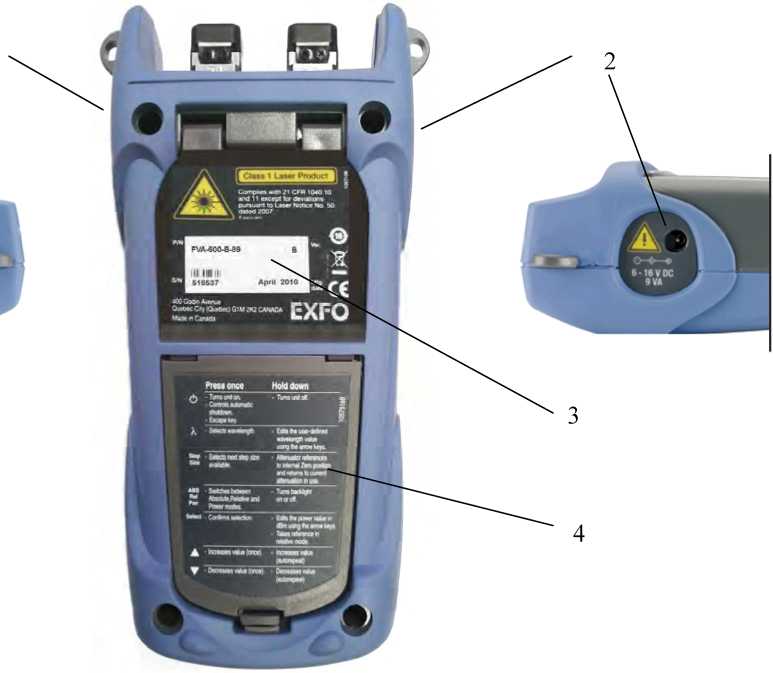

Рисунок 2 - Схема корпуса аттенюатора - вид сзади/сбоку
1, 2 - места нанесения защитных наклеек; 3 - место нанесения маркировки (под откидывающейся подставкой); 4 - аккумуляторный отсек.
Состав комплекта аттенюатора представлен в таблице 3.
Таблица 3
Наименование |
Количество, шт. |
Аттенюатор оптический перестраиваемый FVA-600 |
1 |
Адаптер / зарядное устройство |
1 |
Аккумулятор литий-ионный 3,7 В/1800 мА-ч |
1 |
Адаптер волоконно-оптический EUI |
2 |
Чехол для транспортировки и хранения |
1 |
Руководство по эксплуатации. Аттенюатор оптический перестраиваемый FVA-600 |
1 |
аттенюатора приведены в таблице 2
Таблица 2
Наименование характеристики |
Значение характеристики |
Диапазон устанавливаемых значений длин волн, нм |
от 1250 до 1625 |
Длины волн калибровки, нм |
1310, 1550 |
Максимальное значение устанавливаемого ослабления, дБ |
65 |
Собственные вносимые потери на длинах волн калибровки, дБ, не более |
1,5 |
Нелинейность установки ослабления на длинах волн калибровки, дБ |
0,2 |
Повторяемость установки ослабления, дБ |
0,1 |
Уровень обратных потерь, дБ, не менее |
50 |
Время работы от аккумулятора, ч, не менее |
200 |
Г абаритные размеры, мм, не более |
190X100X62 |
Масса, г, не более |
600 |
Электропитание аттенюатора осуществляется от литий-ионного аккумулятора на
пряжением 3,7 В и емкостью 1800 мА-ч либо от сети переменного тока напряжением 220±22
В и частотой 50±0,5 Гц через фирменный адаптер. Рабочие условия эксплуатации аттенюатора:
-
• температура окружающей среды, °С..........................................от -10 до +50
-
• относительная влажность воздуха, %, не более........................................95
-
• атмосферное давление, кПа....................................................от 84 до 106,7
Ссылки на другие типы СИ
- 70431-18 Преобразователи перемещений...
- 57371-14 Трансформаторы тока
- 26368-04 Приборы для измерений коэфф...
- 6922-78 Шагомеры
- 74080-19 Дефектоскопы магнитно-вихре...
- 86267-22 Комплекс эталонный
- 13216-92 Гигрометры кулонометрические
- 84162-21 Полуприцепы-цистерны
- 14678-95 Тепловычислители
- 29880-05 Рефлектометры
