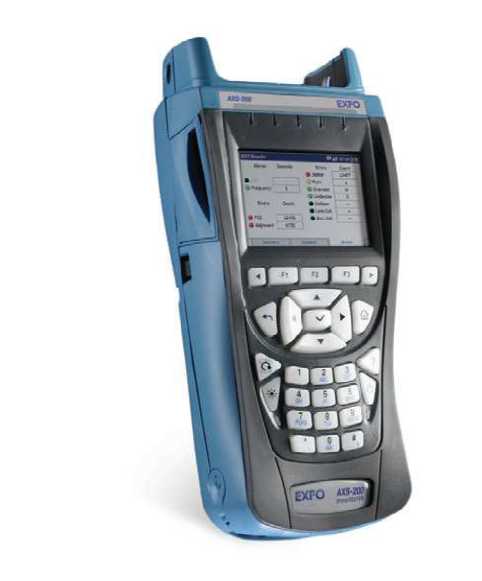

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) позволяет контролировать процесс тестирования, осуществлять необходимые настройки, а также получать контекстную помощь.

ПО выполняет функции отображения на экране системы измерительной AXS-200 информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера системы. Интерфейсная часть ПО запускается в системе и служит для отображения, обработки и сохранения результатов измерений.

Метрологически значимая часть программного обеспечения средства измерений представляет программный продукт, идентификационные данные (признаки) которой указаны в таблице 1.

Таблица 1

Защита ПО и данных от непреднамеренных и преднамеренных изменений.

Обмен данными между модулями и системой осуществляется через интерфейс RS-232.

Искажение данных при передаче через интерфейс связи исключается параметрами протокола:

• - для обмена данными с системой используется тип BULK-передачи, предназначенный для надёжной передачи файлов данных с многоуровневой защитой целостности;

• - каждая передача разбита на транзакции с подтверждением их успешного завершения получателем, что исключает использование или исполнение недостоверных данных или команд; при получении искаженных данных, они отбрасываются, а транзакция повторяется;

• - направление и назначение пакетов данных внутри транзакций определяется специальными идентификаторами, имеющими отдельную от других данных защиту от искажений с помощью избыточного кодирования;

• - целостность данных в отдельных пакетах проверяется с помощью CRC.

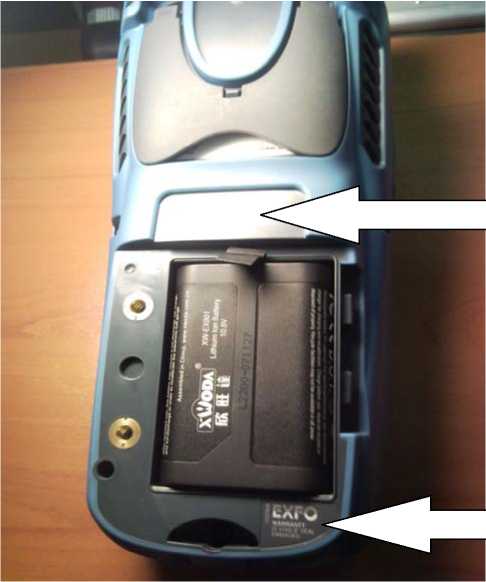

Лист № 4 Всего листов 9 Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера в аппаратной части системы, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части системы.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Знак утверждения типа

Руководство пользователя «Системы измерительные AXS-200».

ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».

Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторам связи в том числе в области обороны и безопасности.

Поверка

Основные средства поверки:

• 1 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (Рег. № 32837-06).

Основные метрологические характеристики: Диапазон измеряемых значений средней мощности оптического излучения: 10'¹⁰^ 10^-2 Вт.

Диапазоны длин волн исследуемого излучения: 800 - 900 нм, 1250 - 1350 нм, 1480 -1700 нм.

Длины волн источников излучения (калибровки): 850±5 нм, 1310±10 нм, 1490±5 нм, 1550±10 нм, 1625±5 нм.

Предел допускаемого значения основной относительной погрешности измерений средней мощности:

• - на длинах волн калибровки в диапазоне 10'^1О^440'³ Вт: 3 %;

• - на длинах волн калибровки в диапазоне 440'³ ^10'² Вт: 4,5 %;

• - измерений относительных уровней мощности в диапазоне 10'^1О^440'³ Вт: 1,2 %;

• - в рабочем спектральном диапазоне: 5 %.

Рабочий диапазон длин волн спектральной установки: от 600 до 1700 нм.

Пределы допускаемого значения основной относительной погрешности измерений относительной спектральной характеристики опорного приёмника: ± 5 %.

Пределы допускаемого значения основной абсолютной погрешности градуировки монохроматора по шкале длин волн: ±1нм.

• 2 Генератор сигналов низкочастотный прецизионный Г3-122 (Рег. № 10237-85). Основные метрологические характеристики:

Диапазон частот от 0,001 Гц до 2 ГГц, выходное напряжение 5 В при Rн=600 Ом. Пределы допускаемой относительной погрешности установки частоты: ±5-10"⁷

• 3 Частотомер универсальный Ч3-86 (Рег. № 27901-04).

Основные метрологические характеристики:

Диапазон измеряемых частот непрерывных синусоидальных и видеоимпульсных сигналов по входу «А»: от 0,1 Гц до 100 МГц.

Пределы допускаемой относительной погрешности измерений частоты и периода по входу «А»: ±2-10'⁸.

Лист № 8 Всего листов 9 4 Магазин сопротивления Р4831 (Рег. № 38510-08).

Основные метрологические характеристики:

Класс точности 0,02/2-10^-6.

Диапазон воспроизведения сопротивления постоянному току - от начального до 111111,1 Ом ступенями через 0,01 Ом.

Пределы допускаемого отклонения действительного значения сопротивления от номинального значения ±[0,02+2-10^-6(Rx/R-1)], где Rx-наибольшее значение сопротивления, Ом, R-номинальное значение включенного сопротивления, Ом.

• 5 Вольтметр переменного тока В3-71 (Рег. № 16689-97).

Основные метрологические характеристики:

Диапазон частот от 10 Гц до 30 МГц; диапазон измерений от 0,1 мВ до 300 В.

Пределы допускаемой относительной погрешности при измерениях до 1 В в диапазоне от 0,04 до 200 кГц - 1,5 %, от 0,2 до 1 МГц - 2,5 %, от 1 до 3 МГц - 4 %; при измерениях свыше 1 В от 0,04 до 200 кГц - 2,5 %, от 0,2 до 1 МГц - 2,5 %, от 1 до 3 МГц - 6 %.

• 6 Прибор для измерения ослабления ступенчатый Д1-25 (Рег. № 37210-08)

Основные метрологические характеристики:

Диапазон рабочих частот от 0 до 100 МГц.

Диапазон установки ослабления от 0 до 110 дБ.

Пределы допускаемой абсолютной погрешности установки ослабления в диапазоне частот от 0 до 30 МГц ±(0,002+0,0002^A+10’^A<F²) дБ, где А - установленное ослабление, F - частота в МГц.

Изготовитель

Заявитель

Испытательный центр
