Номер по Госреестру СИ: 70172-18
70172-18 Стандарты частоты рубидиевые
(GPS-12RG)
Назначение средства измерений:
Стандарты частоты рубидиевые GPS-12RG (далее - стандарты частоты) предназначены для формирования высокостабильных сигналов частотой 10 МГц, 5 МГц, 1 МГц, 0,1 МГц, а также импульсного сигнала 1 Гц с возможностью внешней синхронизации от глобальных навигационных спутниковых систем ГЛОНАСС или ГЛОНАСС+GPS.
Программное обеспечение
Программное обеспечение (ПО) стандартов частоты установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Рисунок 1 - Внешний вид стандартов частоты и схема нанесения знака утверждения типа (А)
Генератор* |
Синхронизация с ГНСС | |
гнсс |
Синхр. с 7 спутн. (хор.) | |
Сигнализация |
Нет новых записей в журнале | |
Uct.питания |
*100-240В | |
Настройки | ||
C55°42'38" В37°35'46" |
12/11/09 11:41:07 GMT+03-.00 |
ALARM Д
10 MHz 1VnMlH5(KJ io MHz
® C€
I2Y0C GND 48VDC A
OPTIONAL OUTPUTS NOT INSTALLED
AAA

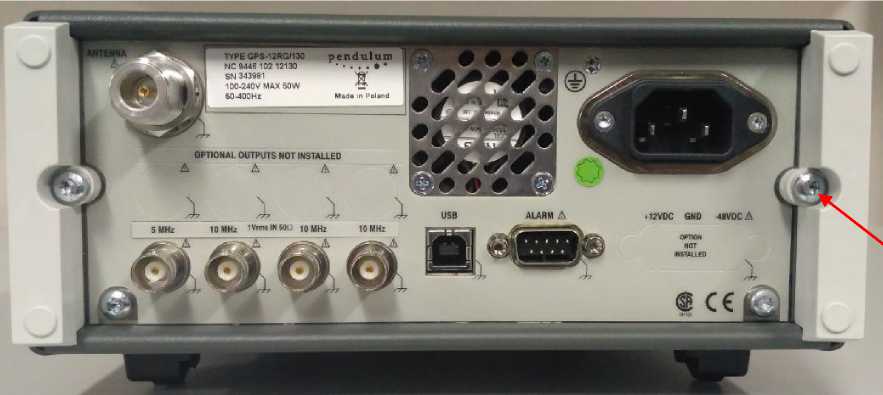

Рисунок 2 - Вид задней панели стандартов частоты и схема пломбировки от несанкционированного доступа (Б)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО: |
Версия ПО |
Номер версии (идентификационный номер ПО)1-* |
Не ниже 2.01 |
Цифровой идентификатор ПО |
нет данных |
Примечание:1* Версия ПО определяется по первым трем цифрам. Перед цифрами и после цифр могут быть любые обозначения. |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель GPS-12RG методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стандартам частоты рубидиевым GPS-12RG
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Техническая документация изготовителя Pendulum Instruments Sp. z o.o.
Поверка
Поверкаосуществляется по документу РТ-МП- 3356-441-2017 «ГСИ. Стандарты частоты рубидиевые GPS-12RG. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22.05.2017 г.
Основные средства поверки:
- стандарт частоты и времени водородный Ч1-76А (регистрационный номер в Федеральном информационном фонде № 23671-14);
- блок компараторов фазовых Ч7-48 (регистрационный номер в Федеральном информационном фонде № 25115-03);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде № 41567-09);
- осциллограф MSO 6104A (регистрационный номер в Федеральном информационном фонде № 30681-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Pendulum Instruments Sp. z o.o., Польша
Адрес: ul. Lotnicza 37. 80-297 Banino, Poland, Польша
Телефон/факс: +48 (58) 681 89 01 / +48 (58) 684 86 49
Web-сайт: http://altaria.se/pl
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Адрес: 119071, город Москва, проезд Донской 2-й, дом 10, строение 4, комната 31 Телефон/факс: +7(495) 777-55-91 / +7(495) 633-85-02
Web-сайт: http://www.prist.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: 8 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Конструктивно стандарты частоты представляют собой компактные переносные лабораторные приборы с питанием от сети переменного тока с возможностью опционального питания от аккумуляторной батареи, выполненные в настольном исполнении с возможностью монтажа в лабораторную стойку.
Принцип действия стандартов частоты основан на синхронизации частоты сигнала кварцевого генератора по частоте электромагнитного поглощения при переходе атомов рубидия из одного энергетического состояния в другое. Высокая стабильность частоты выходного сигнала определяется стабильностью частоты атомного перехода и малой шириной его спектральной линии поглощения. Возможна дополнительная синхронизация от сигналов глобальных навигационных спутниковых систем ГЛОНАСС или ГЛОНАСС+GPS (далее ГНСС) для обеспечения высокой долговременной стабильности частоты выходных синусоидальных сигналов 10 МГц, 5 МГц, 1 МГц, 0,1 МГц и импульсного сигнала 1 Гц.
Стандарты частоты могут работать в двух режимах. В первом режиме для подстройки частоты и компенсации старения элементов дискриминатора используются данные синхронизации фаз выходных сигналов стандарта частоты и времени от сигналов ГНСС.
При работе во втором режиме местный генератор работает автономно со сдвигом частоты
относительно частоты Государственного эталона времени и частоты, при этом погрешность по частоте со временем увеличивается (в пределах допуска) вследствие старения элементов дискриминатора.
Органы управления, индикации и присоединительные разъемы расположены на передней и задней панелях и снабжены соответствующими надписями.
Стандарты частоты поставляются со следующими комбинациями выходов:
-
- на передней панели имеются 3 выхода прямоугольных TTL сигналов с частотами: один 1 Гц и два технологических 2,048 МГц; 1,544 МГц;
-
- на задней панели имеются 4 выхода синусоидальных сигналов (плата расширения, набор выходов соответствует опции 70В): 3 выхода с частотой сигнала 10 МГц и 1 выход с частотой сигнала 5 МГц.
Для расширения числа выходов синусоидальных сигналов в GPS-12RG дополнительно может быть установлена одна из следующие опции:
-
- опция 70В: 3 выхода с частотой 10 МГц и один выход с частотой 5 МГц;
-
- опция 71В: 1 выход с частотой сигнала 0,1 МГц, один выход с частотой сигнала 1 МГц, один выход с частотой сигнала 5 МГц, один выход с частотой сигнала 10 МГц.
Дополнительно возможна установка аккумуляторной батареи (опции 78), а также возможность питания и подзарядки от внешнего источника постоянного напряжения +12 В.
Стандарты частоты производятся под торговой маркой «Pendulum», принадлежащей изготовителю. Торговая марка отображена на передней панели стандартов частоты.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Метрологические характеристики | |
Номинальные значения частот выходных сигналов - стандартные |
10 МГц, 5 МГц, 1 Гц |
- опциональные |
1 МГц, 0,1 МГц |
Уровень выходного синусоидального сигнала (среднее квадратическое значение напряжения выходного сигнала) на нагрузке 50 Ом, В |
1±0,2 |
Уровень выходного импульсного сигнала 1 Гц (амплитудное значение) на нагрузке 50 Ом, В, не менее |
2 |
Длительность импульса, мкс |
10±3 |
Длительность фронта импульса, нс, не более (выход 3 на передней панели) |
100 |
Пределы допускаемой относительной погрешности измеренного | |
значения стандарта частоты в режиме удержания частоты: - на интервале 1 год |
±740"10 |
Пределы допускаемой относительной погрешности измеренного значения стандарта частоты при выпуске |
±3М0-11 |
Предел допускаемой относительной погрешности измеренного значения стандарта частоты от включения к включению в режиме удержания частоты - среднее квадратическое относительное отклонение измеренного значения стандарта частоты (СКО) |
2М0-11 |
Пределы допускаемого среднего относительного изменения измеренного значения стандарта частоты на интервале 1 сутки в режиме удержания частоты |
±240"12 |
Нестабильность измеренного значения стандарта частоты в режиме удержания и в режиме синхронизации частоты по сигналам ГНСС - среднее квадратическое относительное двухвыборочное отклонение измеренного значения стандарта частоты (СКДО) [Вариация Аллана]/ среднее квадратическое относительное отклонение измеренного значения стандарта частоты (СКО), при нахождении температуры окружающей среды в пределах ±1 °С в любой точке диапазона рабочих температур за время измерения: СКДО и СКО за 1 секунду |
1,7М0-11 |
СКДО и СКО за 10 секунд |
540"12 |
СКДО и СКО за 100 секунд |
240"12 |
СКДО и СКО за 1 сутки |
340"12 |
Пределы допускаемой относительной погрешности измеренного значения стандарта частоты в режиме синхронизации частоты по сигналам ГНСС после прогрева через: 1 час |
±740"10 |
6 часов |
±140"10 |
12 часов |
±3М0-11 |
24 часа |
±2М0-11 |
Продолжение таблицы 2
1 |
2 |
Ослабление гармонических составляющих в выходных сигналах 10 (5) МГц, дБ, не менее |
20 |
Пределы допускаемой дополнительной относительной погрешности измеренного значения стандарта частоты в режиме удержания при изменении окружающей температуры на 1 °С в диапазоне рабочих температур от 0 до +40 °С |
±340"12 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Время прогрева для обеспечения относительной погрешности измеренного значения стандарта частоты ±Г10-9, минут |
30 |
Параметры приемника сигналов ГНСС:
|
N +5 0,1 |
Условия эксплуатации (нормальные) температура окружающего среды, °С |
от +18 до +28 |
Условия эксплуатации (рабочие) температура окружающего среды, °С |
от 0 до +40 |
Электропитание: напряжение сети питания, В, среднее квадратическое значение частота сети питания, Гц Внешний источник питания (опция 78), В |
от 90 до 264 от 45 до 440 +12 |
Потребляемая мощность после прогрева 30 мин, Вт, не более |
50 |
Габаритные размеры средства измерений, мм, не более (ширина х высота х глубина) |
210х108х395 |
Масса без дополнительных опций, кг, не более |
2,7 |
