Номер по Госреестру СИ: 70888-18
70888-18 Частотомеры универсальные
(серии CNT-90)
Назначение средства измерений:
Частотомеры универсальные серии СNT-90 (далее частотомеры) предназначены для измерения: частоты непрерывных синусоидальных импульсно-модулированных сигналов, периода, отношения частот, длительности временных интервалов, длительности импульсов, длительности фронта и среза импульсов, фазового сдвига между сигналами, коэффициента заполнения импульсов.
Внешний вид.
Частотомеры универсальные
Рисунок № 1
Внешний вид.
Частотомеры универсальные
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) предназначено только для работы с частотомерами и не может быть использовано отдельно от измерительно-вычислительной платформы этих частотомеров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель частотомеров в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к частотомерам универсальным серии CNT-90
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Техническая документация изготовителя «PENDULUM INSTRUMENTS SP. Z O.O.».
Поверка
Поверкаосуществляется по документу ПР-04-2018МП «Частотомеры универсальные серии CNT-90. Методика поверки», утвержденному АО «ПриСТ» 31 января 2018 г.
Основные средства поверки:
-
- компаратор частотный Ч7-1014 (Госреестр № 40727-09);
-
- генератор импульсов сложной/произвольной формы 81150А (Госреестр № 56005-13);
-
- генератор сигналов Е8257D (Госреестр № 53941-13);
-
- вольтметр высокочастотный Boonton 9231 (Госреестр 35082-07);
-
- ваттметр N1914A с преобразователем N8488A (Госреестр 44731-10);
-
- стандарт частоты и времени водородный Ч1-1007 (Госреестр № 40466-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«PENDULUM INSTRUMENTS SP. Z O.O.», Польша Адрес: ul. Lotnicza 37, 80-297 Banino, Poland
Тел./факс: +48 (58) 681 89 01 / +48 (58) 684 86 49
Web-сайт: https://pendulum.se
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Адрес: 119071, г. Москва, проезд Донской 2-й, дом 10, строение 4, комната 31 Тел./факс: +7(495) 777-55-91 / +7(495) 633-85-02
Web-сайт: http://www.prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Тел. +7(495) 777-55-91; факс +7(495) 640-30-23
E-mail: prist@prist.ru
Конструктивно частотомеры выполнены в виде компактного моноблока настольного исполнения, на передней панели которого расположены органы управления, входные разъемы и жидкокристаллический (ЖК) дисплей.
На задней панели частотомеров расположены: разъем шнура сетевого питания, выход опорного генератора, входы внешнего запуска и внешнего опорного генератора, разъёмы интерфейсов GPIB и USB.
Частотомеры построены на сверхбольших интегральных микросхемах по технологии ПЛИС. Принцип действия частотомеров основан на электронно-счетном принципе, заключающемся в измерении количества поступающих на вход счетного блока стробирующих импульсов, синхронизированных с входным сигналом, в течение определённого интервала времени. Интервал времени измерения задается методом подсчета стробирующих импульсов, сформированных генератором опорной частоты. После завершения всех измерений микроконтроллер частотомера вычисляет результат измерений и выводит информацию на дисплей. Микроконтроллер отвечает за функции управления, измерения, контроля точности и математическую обработку.
Частотомеры универсальные серии СNT-90 имеют модификации: СNT-90, СNT-90XL, СХТ-91, СNT-91R. Модификации частотомеров отличаются верней границей диапазона измерений частоты, набором встраиваемых опций, типом генератора опорной частоты.
Частотомеры могут комплектоваться встраиваемыми опциями, предназначенными для расширения частотного диапазона (опции третьего измерительного входа), а также имеют возможность установки различных типов термостатированных генераторов опорной частоты.
Для предотвращения несанкционированного доступа предусмотрена пломбировка в виде закрепительного клейма, закрывающего головку винта крепления корпуса частотомеров.
Внешний вид частотомеров и место нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 1. Вид задней панели частотомеров и схема пломбировки от несанкционированного доступа приведены на рисунке 2.
izvrms-son jovrmj i мп
input A input В settings math/Iim user opt hold/run restart
Frequency ft:
Hold
1007.
1
100 Hz/div
z • ♦ •
Д trig gale trig g
/^7'4. 400 MH.' .
CNT-90XL microwave counter/analyze?
IIHJl
1 -ooo г мн?

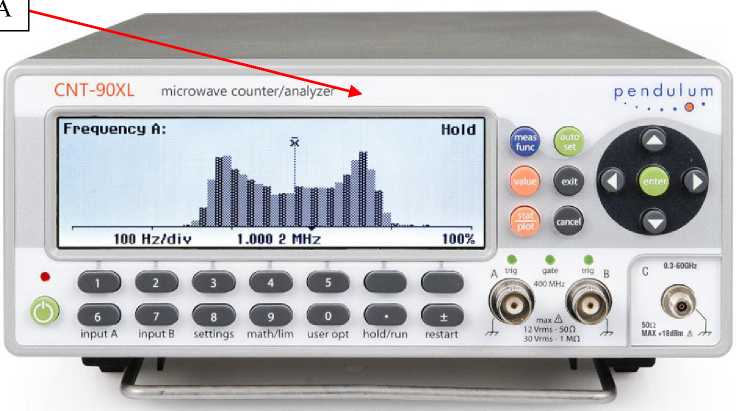

Внешний вид частотомеров и место нанесения знака утверждения типа (А)
Рисунок 1

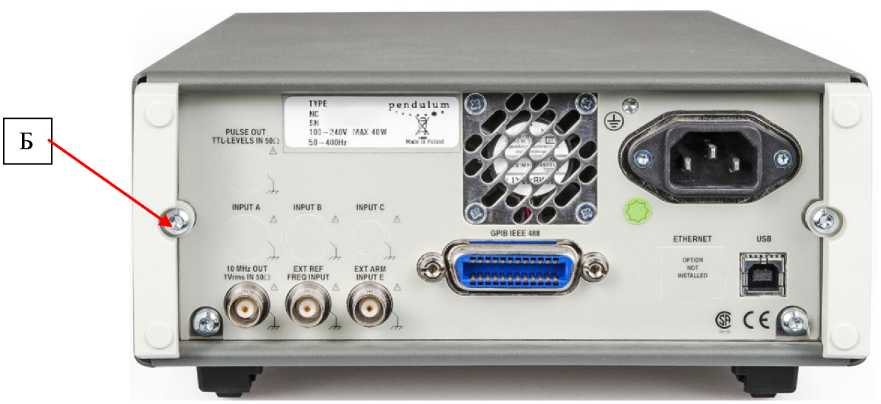

Рисунок 2 - Вид задней панели частотомеров и схема пломбировки от несанкционированного доступа (Б)
Таблица 2 - частотомеров
Наименование характеристики |
Значение | |||
Модификация частотомера | ||||
СОТ-90 |
СОТ-90ХЪ |
СОТ-91 |
С\Т-9Н< | |
1 |
2 |
3 |
4 |
5 |
Количество входов |
2 (3 опция) |
3 |
2 (3 опция) | |
Число разрядов при времени измерения 1 с |
12 | |||
Диапазон измерений частоты (вход А, В), Гц, в режиме связи по:
|
0,002 до 400-106 10 до 400406 | |||
Диапазон измерений частоты для входа С, ГГц (опция 10) |
от 0,1 до 3 |
- |
от 0,1 до 3 | |
Диапазон измерений частоты для входа С, ГГц (опция 13) |
от 0,3 до 8 |
- |
от 0,3 до 8 | |
Диапазон измерений частоты для входа С, ГГц (опция 14) |
от 0,25 до 15 |
- |
от 0,25 до 15 | |
Диапазон измерений частоты для входа С, ГГц (опция 14В) |
от 0,25 до 20 |
- |
от 0,25 до 20 | |
Диапазон измерений частоты для входа С, ГГц (опция 27G) |
- |
от 0,3 до 27 |
- | |
Диапазон измерений частоты для входа С, ГГц (опция 40G) |
- |
от 0,3 до 40 |
- | |
Диапазон измерений частоты для входа С, ГГц (опция 46G) |
- |
от 0,3 до 46 |
- | |
Диапазон измерений частоты для входа С, ГГц (опция 60G) |
- |
от 0,3 до 60 |
- | |
Диапазон измерений периодов для входов А и В, с |
3,340-9 до 500 | |||
Диапазон измерений периодов для входа С, с (опция 10) |
от 3,340-10 до 140-8 |
- |
от 3,340-10 до 140-8 | |
Диапазон измерений периодов для входа С, с (опция 13) |
от 1,2540-10 до 3,340-9 |
- |
от 1,2540-10 до 3,340-9 | |
Диапазон измерений периодов для входа С, с (опция 14) |
от 7,240-11 до 540-9 |
- |
от 7,240-11 до 540-9 | |
Диапазон измерений периодов для входа С, с (опция 14В) |
от 540-11 до 540-9 |
- |
от 540-11 до 540-9 | |
Диапазон измерений периодов для входа С, с (опция 27G) |
- |
от 3,740-11 до 3,340-9 |
- | |
Диапазон измерений периодов для входа С, с (опция 40G) |
- |
от 2,540-11 до 3,340-9 |
- | |
Диапазон измерений периодов для входа С, с (опция 46G) |
- |
от 2,240-11 до 3,340-9 |
- | |
Диапазон измерений периодов для входа С, с (опция 60G) |
от 1,740-11 до 3,340-9 |
- |
1 |
2 |
3 |
4 |
5 |
Диапазон измерений временных интервалов для входов А и В, с (частота сигнала на входах до 160 МГц, минимальная длительность импульса 1,6 нс) |
от 0 до 106 | |||
Диапазон измерений длительности импульсов для входов А и В, с (частота сигнала на входах до 200 МГц) |
от 2,5М0-9 до 106 | |||
Диапазон измерений длительности фронта и среза импульсов для входов А и В, с (частота сигнала на входах до 160 МГц, минимальная длительность импульсов 1,6 нс) |
от 1,5М0-9 до 1000 | |||
Диапазон измерения отношения частот для входов А, В и С (частота сигнала на входах A и B от 100 Гц до 400 МГц, на входе С - в полном диапазоне частот) |
от 10-9 до 1011 | |||
Диапазон измерения фазовых сдвигов, ° (сигналов на входах А и В; при частоте сигнала на входах не более 160 МГц) |
от -180 до +360 | |||
Диапазон измерения коэффициента заполнения импульсов для входов А и В (частота сигнала от 0,1 Гц до 200 МГц, минимальная длительность импульсов 2,5 нс) |
от 0,000001 до 0,999999 | |||
Тип внутреннего опорного генератора (ОГ 1)) (стандартное исполнение) |
UCXO2) |
OCXO3) |
UCXO |
рубидиевый |
Номинальное значение частоты ОГ, МГц |
10 | |||
Пределы допускаемого относительного дрейфа частоты ОГ за 1 год (стандартное исполнение) |
±5М0-6 |
±2М0-7 |
±5М0-6 |
±3М0-10 |
Относительная вариация частоты опорного генератора в рабочем диапазоне температур |
±1М0-5 |
±5М0-8 |
±1М0-5 |
±1М0-10 |
Пределы допускаемого относительного дрейфа частоты ОГ за 1 год для опций ОГ
|
±2М0-7 ±540-8 ±1,5М0-8 | |||
Относительная вариация частоты опорного генератора в рабочем диапазоне температур для опций ОГ
|
±5М0-8 ±5М0-9 ±2,5М0-9 | |||
Разрешающая способность измерения (ошибка квантования (Eq)), с |
10-10 |
5М0-11 | ||
Диапазоны установки уровня синхронизации на входах А и В, Вп-п 4)
|
от -5 до +5 от -50 до +50 | |||
Примечания
|
1 |
2 |
3 |
4 5 |
Чувствительность (Umuh) для входов А и В , Вскз5), в диапазонах частот:
|
1,840-2
| ||
Диапазоны уровней входного сигнала для входа C (опция 10), Вскз, в диапазонах частот:
|
от 2-10-2 до 12 от 1 • 10-2 до 12 от 2-10-2 до 12 от 4^ 10-2 до 12 |
- |
от 240-2 до 12 от 1 •Ю-2 до 12 от 240-2 до 12 от 440-2 до 12 |
Диапазоны уровней входного сигнала для входа С, (опция 13), Вскз, в диапазонах частот:
|
от 0,1 до 7 от 440-2 до 7 от 240-2 до 7 от Г10-2 до 7 от 240-2 до 7 от 440-2 до 7 от 840-2 до 7 |
от 0,1 до 7 от 440-2 до 7 от 240-2 до 7 от Г10-2 до 7 от 240-2 до 7 от 440-2 до 7 от 840-2 до 7 | |
Диапазоны уровней входного сигнала для входа С, (опция 14), дБм, в диапазонах частот:
|
от -21 до +27 от -27 до +27 |
- |
от -21 до +27 от -27 до +27 |
Диапазоны уровней входного сигнала для входа С, (опция 14В), дБм, в диапазонах частот:
|
от -21 до +27 от -27 до +27 от -21 до +27 |
- |
от -21 до +27 от -27 до +27 от -21 до +27 |
Диапазоны уровней входного сигнала для входа С, (опция 27G), дБм, в диапазонах частот:
|
- |
от -33 до +13 от -29 до +13 от -27 до +13 |
- |
Диапазоны уровней входного сигнала для входа С, (опция 40G), дБм, в диапазонах частот:
|
- |
от -33 до +13 от -29 до +13 от -27 до +13 от -23 до +13 |
- |
Примечание 5) Здесь и далее Вскз - среднее квадратическое значение входного напряжения, В |
1 |
2 |
3 |
4 |
5 | |
Диапазоны уровней входного сигнала для входа С, (опция 46G), дБм, в диапазонах частот:
|
от -33 до +13 от -29 до +13 от -27 до +13 от -23 до +13 от -17 до +13 | ||||
Диапазоны уровней входного сигнала для входа С, (опция 60G), дБм, в диапазонах частот:
|
от -33 до +13 от -29 до +13 от -27 до +13 от -23 до +13 от -17 до +13 от -15 до +10 | ||||
Пределы допускаемой суммарной абсолютной погрешности измерения:
|
± где Дсист - пред абсолютной погре по формулам, в зависимост Дслуч - предел до погрешности приведенным в от из |
\сист+2 ■ \случ), ел допускаемой систематической шности измерения (рассчитывается риведенным в данной таблице, и от измеряемого параметра) пускаемой случайной абсолютной (рассчитывается по формулам, данной таблице, в зависимости меряемого параметра) | |||
Предел допускаемой систематической абсолютной погрешности измерения:
|
Dcucm = Дог - преде FffiM - измер tnsM - устан< |
С 2 10-10 (\f ■ F )2 + 2 10 . р \-У ОГ 1 ИЗМ J ' . 1 ИЗМ V 'И'ЗМ 0 |
2 | ||
3 л допускаемого относительного дрейфа частоты оГ; енное значение частоты (Гц) или периода (с), овленное значение времени измерения, с | |||||
Предел допускаемой случайной абсолютной погрешности измерения:
(если режим Smart Freq находится в положении Auto или OFF, при времени измерения < 200 мс) |
dEq2 + 2 -(№3 )2 .\случ = ---Fu3M, где t ИЗМ Eq - разрешающая способность измерения (ошибка квантования), с; tnsM - установленное значение времени измерения, с; \T3 - предел допускаемой абсолютной погрешности, обусловленной системой запуска; Fhsm - измеренное значение частоты (Гц) или периода (с) |
1 |
2 |
3 4 5 |
Предел допускаемой случайной абсолютной погрешности измерения:
(если режим Smart Freq находится в положении Auto или OFF, при времени измерения > 200 мс) |
D 25 J Eq2 + 2 -(DT3 )2 F Dciyi = -ризм, где ^ИЗМ N Eq - разрешающая способность измерения, с; 1изм - установленное время измерения, с; DT3 - предел допускаемой абсолютной погрешности, обусловленной системой запуска, с; FK3M - измеренное значение частоты (Гц) или периода (с); 800 N =---, при этом значение N 1-изм находится в пределах: F 6 £ N £ 1000 и N 1ИЗМ - 2 | |
Предел абсолютной погрешности, обусловленной временем срабатывания системы запуска (далее - системой запуска) DT3, с |
DT'3 = д/ТШУМ + T ДЖИТТЕР , где h 5 ■ 10 -7 + V 2 1V ~ у ШУМСИГН T шум = s ’ де SX Y ТдЖИТТЕР - среднее квадратическое значение джиттера на одном периоде, с; V^yMCKrH - значение шума на измеряемом сигнале, Вскз; SXY - крутизна сигнала на входе А или В частотомера в точке запуска - X или остановки измерения - Y, В/с; SXY = Vpp ■ 2p ■ f для сигналов синусоидальной формы с уровнем запуска равным нулю, где Vpp - значение размаха сигнала на входе, В; f - частота сигнала, Гц | |
Предел допускаемой систематической абсолютной погрешности измерения временных интервалов, длительности импульсов, фронта и среза импульсов, с |
Dcucm = DTy - погрешно уровнем Afor - пр ТИЗМ - изме длитель импульс |
DTy? -(5.10)' +^ог-Тизм )! е |
з ’ где предел допускаемой абсолютной сти, обусловленной синхронизацией с запуска (далее - уровнем запуска), с; едел допускаемого относительного дрейфа частоты ОГ; ренное значение временного интервала, ности импульса, или фронта и среза а, округленное вверх до ближайшего целого значения, с |
1 |
2 3 4 5 |
Предел допускаемой абсолютной погрешности, обусловленной уровнем запуска DTy , с (при измерении временных интервалов, длительности импульсов, фронта и среза импульсов, фазового сдвига, коэффициента заполнения импульсов) |
DTy =-Д1-10-4 + O,5Urecm02 • (1/Sx)2 +(1/Sj)2 , где игест=340-2 +0,0Ризап - гистерезис по напряжению, при частоте сигнала до 1 кГц, при измерении длительности импульса и коэффициента заполнения, В; игест=640-3 +0,01 •изап - гистерезис по напряжению, при частоте сигнала до 1 кГц для других измерений, В; SXY - крутизна сигнала на входе для входа А и (или) В частотомера в точке запуска (X) и остановки (Y) |
Предел допускаемой случайной абсолютной погрешности измерения временных интервалов, длительности импульсов, фронта и среза импульсов, с |
DСЛУЧ =yl(DTЗстарт )2 + (DTЗстоп )2 + Eq 2 , где DT3cmapm - предел абсолютной погрешности, обусловленной системой запуска в точке начала измерения, с DT3cmon - предел абсолютной погрешности, обусловленной системой запуска в точке окончания измерения, с; Eq - разрешающая способность измерения, с |
Предел допускаемой случайной составляющей абсолютной погрешности измерения отношения частот (f1/f2) |
\случ = 2 • f (DT3f1)2 + (DT3f 2)2 + Eq2 , где f1 - частота сигнала, которая делится на частоту f2 сигнала, Гц DT3f1 - предел абсолютной погрешности, обусловленной системой запуска для сигнала с частотой f1, с DT3f2 - предел абсолютной погрешности, обусловленной системой запуска для сигнала с частотой f2, с Eq - разрешающая способность измерения (ошибка квантования), с |
Предел допускаемой систематической абсолютной погрешности измерения фазового сдвига между двумя сигналами, ° |
. Eq2 +(5^10-10 )2 D™ 'з >. FII3U ■360 , где Eq - разрешающая способность измерения; с Fh3M - значение частоты измеряемых сигналов, Гц. |
Предел допускаемой случайной абсолютной погрешности измерения фазового сдвига между двумя сигналами, ° |
DСЛУЧ =yl(DT3старт )2 + (DT3стоп )2 + Eq 2 • ЕИЗМ ' 360 ’ , W DT3cmapm - предел абсолютной погрешности, обусловленной системой запуска в точке начала измерения, с DTзcтoп - предел абсолютной погрешности, обусловленной системой запуска в точке окончания измерения, с; Eq - разрешающая способность измерения (ошибка квантования), с F ИЗМ - значение частоты измеряемых сигналов, Гц. |
1 |
2 3 | 4 5 |
Предел допускаемой систематической абсолютной погрешности измерения коэффициента заполнения |
Dcucm - . Eq+ (240-1°) . F где lac ист — -и з г изм , где Eq - разрешающая способность измерения (ошибка квантования), с; Fh3M - значение частоты измеряемых сигналов, Гц |
Предел допускаемой случайной абсолютной погрешности измерения коэффициента заполнения |
DC^ - T3 старт )2 + (DTЗстоп + } FИЗМ , где DT3cmapm - предел абсолютной погрешности, обусловленной системой запуска в точке начала измерения, с DT3cmon - предел абсолютной погрешности, обусловленной системой запуска в точке окончания измерения, с; Eq - разрешающая способность измерения(ошибка квантования), с; F И3М - значение частоты измеряемых сигналов. Минимальное значение ДСЛУЧ = 1 • 10-6 |
Сопротивление (импеданс) входа, Ом, для
|
50 или 1406 (25 пФ) 50 |
Нормальные условия применения
|
от 20 до 26 80 |
Рабочие условия применения
|
от 0 до +50 85 |
Диапазон напряжения питающей сети с частотой в диапазоне от 45 до 440 Гц |
от 90 до 265 |
Потребляемая мощность, В • А, не более (через 30 минут после включения)
|
40 60 |
Г абаритные размеры, мм, ширина х длина х высота |
210 х 395 х 90 |
Масса, кг |
2,7 |
