О переоформлении свидетельства об утверждении типа средства измерений № 56894 "Генераторы сигналов SMW200A с опциями В131, В140" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1835 от 31.08.2018
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов SMW200A с опциями B131, B140 Назначение средства измеренийГенераторы сигналов SMW200A c опциями B131, B140 предназначены для формирования немодулированных СВЧ колебаний, а также колебаний с различными видами аналоговой и цифровой модуляций в диапазоне частот до 40 ГГц.
Описание средства измеренияПринцип работы генераторов сигналов SMW200A c опциями B131, B140 основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащён модуляторами и источниками модулирующих сигналов на основе цифроаналоговых преобразователей. Расчёт необходимых данных для цифро-аналоговых преобразователей при формировании сигналов с цифровой модуляцией или со сложными корреляционными зависимостями производится в микропроцессоре.
Конструктивно генераторы сигналов SMW200A c опциями B131, B140 выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащённой дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Генераторы сигналов SMW200A c опциями B131, B140 оснащены интерфейсами USB, LAN, GPIB.
Генераторы сигналов SMW200A c опциями B131, B140 имеют следующие опции:
-
- B131/B140 - опции частотного диапазона до 31,8 ГГц/40 ГГц;
-
- В13/13Т - модуль маршрутизации квадратурных сигналов (один/два пути);
-
- B20 - модулятор ФМ/ЧМ;
-
- B22 - модулятор ФМ/ЧМ с улучшенными фазовыми шумами;
-
- B90 - опция фазовой когерентности;
-
- В10 - модулирующий генератор квадратурных сигналов;
-
- В14 - опции имитатора многолучевого распространения;
-
- К22 - импульсный модулятор;
-
- K23 - импульсный генератор;
-
- К24 - многофункциональный генератор сигналов для аналоговой модуляции;
-
- K511/512/522 - опции расширения характеристик генератора квадратурных сигналов (объема памяти и полосы частот).
Внешний вид генераторов сигналов SMW200A c опциями B131, B140, места нанесения знака утверждения типа и знака поверки приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения знака поверки

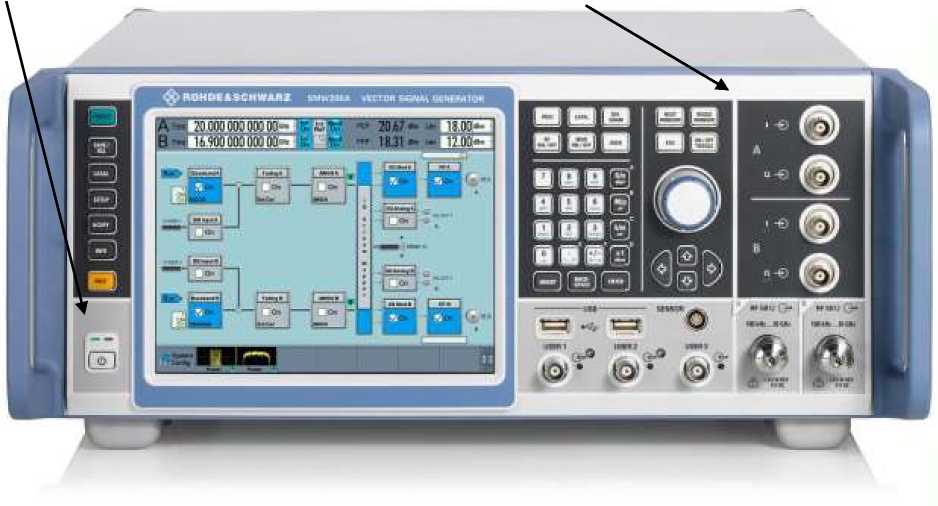

Рисунок 1 - Общий вид средства измерений
Место пломбировки

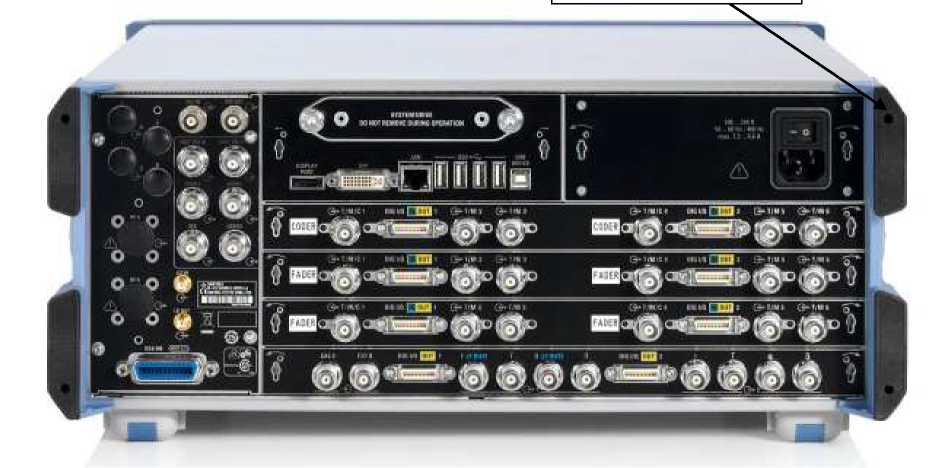

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (ПО) “R&S SMW Firmware”, предназначено только для управления режимами работы генераторов сигналов SMW200A c опциями B131, B140.
Метрологически значимая часть программного обеспечения и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов SMW200A c опциями B131, B140 за пределы допускаемых значений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню “низкий” по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R&S SMW Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.20.012.177 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики генераторов сигналов SMW200A c опциями B131, B140 приведены в таблицах 2 - 10.
Таблица 2 - Частотные параметры
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц |
от Ы05 до 31,8409 |
|
- опция B131 | |
|
- опция В140 |
от Ы05 до 40409 |
|
Дискретность установки частоты, Гц |
0,001 |
|
Выход/вход опорной частоты, МГц |
10 |
|
Пределы допускаемой относительной погрешности установки частоты 6f при работе от внутренней опорной частоты: |
+140"7 |
|
- штатно | |
|
- опция B22 |
+340"8 |
Таблица 3 - Параметры уровня выходного сигнала
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом, в диапазоне частот, дБмВт1
|
от -120 до 3 от -120 до 15 |
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 |
|
Пределы допускаемой абсолютной погрешности установки уровня, в диапазоне частот, дБ
|
±0,5 ±0,7 ±1,1 |
|
Здесь и далее: 1дБмВт - дБ относительно 1 мВт | |
|
Предел допускаемого значения КСВН высокочастотного выхода при внутреннем ступенчатом аттенюаторе 5 дБ, при волновом сопротивлении 50 Ом |
2,0 |
|
Тип выходного разъёма |
2,92 мм “розетка” |
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
|
Наименование характеристики |
Значение |
|
Уровень гармонических составляющих для уровня выходного сигнала 10 дБмВт, в диапазоне частот, дБн2, не более | |
|
- до 3,5 ГГц включ. |
-30 |
|
- св. 3,5 ГГц |
-55 |
|
Наименование характеристики |
Значение |
|
Уровень негармонических составляющих при отстройках от несу- |
|
щей свыше 10 кГц, в диапазоне частот, дБн, не более: | |
|
- от 100 кГц до 200 МГц включ. |
-77 |
|
- св. 200 МГц до 1,5 ГГц включ. |
-80 |
|
- св. 1,5 до 3 ГГц включ. |
-74 |
|
- св. 3 до 6 ГГц включ. |
-68 |
|
- св. 6 до 12 ГГц включ. |
-62 |
|
- св. 12 до 24 ГГц включ. |
-56 |
|
- св. 24 до 40 ГГц включ. |
-50 |
|
Спектральная плотность мощности фазовых шумов на частоте | |
|
1 ГГц при отстройке 20 кГц, дБн/Гц3, не более | |
|
- штатно |
-131 |
|
- опция B22 |
-136 |
|
Здесь и далее: | |
|
2дБн - дБ относительно уровня несущей | |
|
дБн/Гц - дБ относительно уровня несущей, приведённый к полосе пропускания 1 Гц | |
Таблица 5 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции
|
Наименование характеристики |
Значение |
|
Диапазон установки коэффициента амплитудной модуляции Кам, % |
от 0 до 100 |
|
Дискретность установки Кам, % |
0,1 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции М при модулирующей частоте 1 кГц и М < 80 %, в диапазоне частот, % - до 30 ГГц включ. |
±(0,01-М+1) |
|
- св. 30 ГГц |
±(0,02-М+1) |
|
Коэффициент гармоник огибающей при глубине модуляции 80 % и модулирующей частоте 1 кГц, в диапазоне частот, %, не более - до 3 ГГц включ. |
1,4 |
|
- св. 3 до 20 ГГц включ. |
1,6 |
|
- св. 20 ГГц |
2,4 |
|
Диапазон модулирующих частот, Гц |
от 20 до 5405 |
Таблица 6 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опции В20 или В22)
|
Наименование характеристики |
Значение |
|
Диапазон установки девиации частоты, в зависимости от частоты несущей, МГц
|
от 0 до 10 от 0 до 2,5 от 0 до 5 от 0 до 10 от 0 до 20 от 0 до 40 от 0 до 80 от 0 до 160 от 0 до 320 |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты Fa при модулирующей частоте 10 кГц, Гц |
±(0,015*д+20) |
|
Коэффициент гармоник огибающей при модулирующей частоте 10 кГц и девиации 1 МГ ц, не более, % |
0,1 |
|
Диапазон модулирующих частот, Гц |
от 10 до 107 |
Таблица 7 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции К22/К23)
|
Наименование характеристики |
Значение |
|
Диапазон частот следования радиоимпульсов, МГ ц |
от 0 до 10 |
|
Время нарастания/спада радиоимпульса, не более, нс |
10 |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее |
80 |
Таблица 8 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опции В13/В13Т и В10)
|
Наименование характеристики |
Значение |
|
Полоса модуляции, МГц | |
|
- штатно |
120 |
|
- опция К522 |
160 |
|
Неравномерность АЧХ в полосе модуляции, дБ |
±1,0 |
|
Подавление несущей и зеркального канала, в диапазоне частот, дБ, не менее | |
|
- до 19,5 ГГц включ. |
50 |
|
- св. 19,5 ГГц |
40 |
|
Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки на частоте 1 ГГц для модуляции типа 16QAM и скорости передачи до 5 МГц, % |
±0,8 |
Таблица 9 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции с имитацией многолучевого распространения (опции В14)
|
Наименование характеристики |
Значение |
|
Диапазон установки потерь в каналах распространения, дБ |
от 0 до 50 |
|
Дискретность установки потерь, дБ |
0,01 |
|
Пределы допускаемой относительной погрешности установки потерь, дБ |
±0,2 |
|
Диапазон установки задержки в каналах распространения, с |
от 0 до 0,5 |
|
Дискретность установки задержки, пс |
2,5 |
|
Пределы допускаемой абсолютной погрешности установки задержки, нс |
±5 |
|
Диапазон установки доплеровского сдвига частот в каналах распространения, Г ц |
от 0 до 4000 |
|
Пределы допускаемой относительной погрешности установки доплеровского сдвига, % |
±0,1 |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения о температура окружающей среды, С относительная влажность воздуха при температуре +25 оС, % |
от +5 до +45 от 30 до 90 |
|
Хранение/транспортирование о температура окружающей среды, С относительная влажность воздуха при температуре +35 оС, %, не более |
от -20 до +60 70 |
|
Напряжение питающей сети, В |
230±23 |
|
Частота питающей сети, Гц |
50±0,5 |
|
Потребляемая мощность, Вт, не более |
600 |
|
Масса, кг, не более |
21 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
435x192x460 |
|
Время прогрева, мин |
30 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель генераторов сигналов SMW200A с опциями B131, B140 методом наклейки в соответствии с рисунком 1.
Комплектность средства измерений
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
SMW200A |
1 шт. |
|
Опции |
- |
по отдельному заказу |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП РТ 2307-2015 |
1 экз. |
осуществляется по документу МП РТ 2307-2015 «ГСИ. Генераторы сигналов SMW200A с опциями B131, B140. Методика поверки», утверждённому ФБУ «Ростест-Москва»
10 июня 2015 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 70172-18);
-
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- анализатор спектра R&S FSW43 (регистрационный номер в Федеральном информационном фонде 53782-13);
-
- анализатор источников сигналов FSUP8 (регистрационный номер в Федеральном информационном фонде 37175-08);
-
- преобразователь измерительный NRP-Z55 (регистрационный номер в Федеральном информационном фонде 37008-08);
-
- анализатор цепей векторный ZNB40 (регистрационный номер в Федеральном информационном фонде 56388-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель генераторов сигналов SMW200A методом наклейки в соответствии с рисунком 1 или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов SMW200AГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия
ИзготовителиФирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49, 38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия), г. Москва ИНН 9909002668
Адрес: 117335, Москва, Нахимовский проспект, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
W eb -сайт: https ://www.rohde- schwarz. com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение “Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве” (ФБУ “Ростест-Москва”)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
