Номер по Госреестру СИ: 70142-18
70142-18 Антенны измерительные рупорные широкополосные
(П6-223, П6-223М)
Назначение средства измерений:
Антенны измерительные рупорные широкополосные П6-223, П6-223М (далее по тексту -антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электромагнитного поля, плотности потока энергии электромагнитного поля.

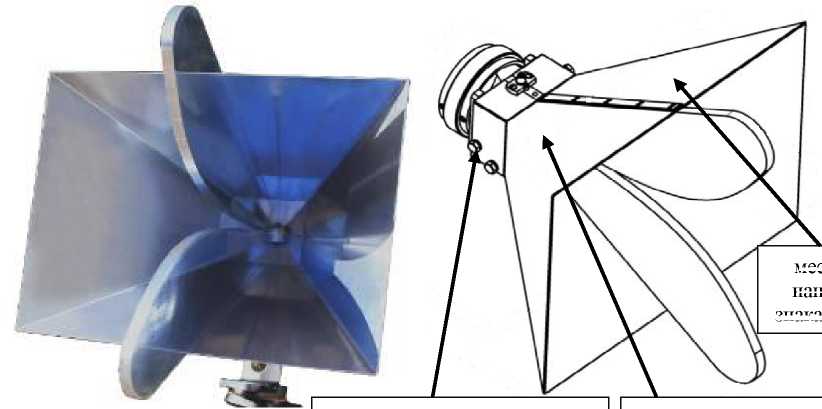

Внешний вид.
Антенны измерительные рупорные широкополосные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к антеннам измерительным рупорным широкополосным П6-223, П6-223МГОСТ Р 8.574-2000. ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ 13317-89. Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры
Поверка
Поверкаосуществляется по документу КНПР.464653.033 МП «Инструкция. Антенны измерительные рупорные широкополосные П6-223, П6-223М. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 11.08.2017 г.
Основные средства поверки:
-
- анализатор цепей векторный N5224A (рег. № 53568-13);
-
- дальномер лазерный Leica Disto D5 (рег. № 41142-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенны методом наклейки и в свидетельство о поверке в виде оттиска клейма.
Изготовитель
Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
Адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б ИНН 4629049921
Телефон/факс: +7(4712) 39-06-32
E-mail: info@skard.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: +7(495) 583-99-23; факс: +7(495) 583-99-48
Принцип действия антенн основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Для измерений характеристик электромагнитных полей рупоры подключаются к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства. Для создания электромагнитных полей рупоры подключаются к генераторам сигналов и другим источникам сигналов.
Конструктивно антенны выполнены на базе Н-образного волновода в центре которого встроены металлические пластины экспоненциальной формы, являющиеся продолжением его выступов. Толщина пластин линейно увеличивается по мере приближения к раскрыву антенны. Антенны имеют форму усеченной пирамиды с прямоугольным основанием и вершиной, переходящей в точку запитки. Конструкция антенн обеспечивает в широком диапазоне частот малый коэффициент стоячей волны по напряжению (КСВН) и выраженную направленность в осевом направлении. В зависимости от модификации рупоры имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа SMA или N (розетка) по ГОСТ 13317-89.
Конструкция антенн предусматривает возможность крепления на специализированное крепежное устройство.
Внешний вид антенны, место пломбировки от несанкционированного доступа, места
нанесения знака утверждения типа и знака поверки представлены на рисунке 1.

место пломбировки от несанкциони рованного
место для нанесения знака утверждения типа
Рисунок 1
место для нанесения знака поверки
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, ГГц:
|
от 0,8 до 18,0 от 0,8 до 22,5 |
КСВН входа, не более |
2,5 |
Коэффициент усиления (КУ) в диапазоне рабочих частот, дБ:
|
от 6 до 17 от 8 до 16 |
Пределы допускаемой погрешности КУ, дБ |
±2,0 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (высота х ширина х длина), мм, не более |
321,5х322,5х343,5 |
Масса, кг, не более |
1,7 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более атмосферное давление, мм рт. ст. |
от -40 до +50 80 от 630 до 800 |
