Номер по Госреестру СИ: 85044-22
85044-22 Антенны измерительные логопериодические
(П6-322)
Назначение средства измерений:
Антенны измерительные логопериодические П6-322 (далее - антенны П6-322) предназначены для измерений напряженности электрического поля (далее - НЭП) и плотности потока энергии (далее - 1111Э) в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности), а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной НЭ1 или 11Э.
Внешний вид.
Антенны измерительные логопериодические
Рисунок № 1
Внешний вид.
Антенны измерительные логопериодические
Рисунок № 2
Внешний вид.
Антенны измерительные логопериодические
Рисунок № 3
Внешний вид.
Антенны измерительные логопериодические
Рисунок № 4
Программное обеспечение
отсутствует.Лист № 4
Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист документов КНПР.464641.020 РЭ «Антенны измерительные логопериодические П6-322, П6-322М. Руководство по эксплуатации», КНПР.464641.020 ФО «Антенна измерительная логопериодическая П6-322. Формуляр» и КНПР.464641.026 ФО «Антенна измерительная логопериодическая П6-322М. Формуляр» типографским способом и на корпус антенн рядом с шильдиком в виде этикетки, выполненной типографским способом.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 документа КНПР. 64641.020 РЭ «Антенны измерительные логопериодические П6-322, П6-322М. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным логопериодическим П6-322ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
КНПР.64641.020 ТУ Антенны измерительные логопериодические П6-322, П6-322М. Технические условия
Изготовитель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)ИНН 4629049921
Адрес: 305021, г. Курск, ул. К. Маркса, 70Б
Телефон (факс): 8 (4712) 39-06-32
Web-сайт: www.skard.ru
E-mail: info@skard.ru
Лист № 6 Всего листов 6
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Аадрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): 8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
1ринцип действия антенны, подключаемой к измерительному приемному устройству, основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в напряжение переменного тока, передающееся в несимметричную линию с волновым сопротивлением 50 Ом.
Антенны состоят из решетки вибраторов и двухпроводной линии.
Решетка вибраторов, длина которых изменяется по закону геометрической прогрессии со знаменателем т = 0,95, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов.
Двухпроводная линия запитывается коаксиальным кабелем типа SUCOFORM 141 через коаксиальный разъем типа N (розетка).
На другом конце двухпроводной линии размещена резисторная нагрузка, которая улучшает согласование и равномерность частотной характеристики антенны.
Антенны 16-322 имеют два исполнения: антенна 16-322 и антенна 16-322М. Исполнения отличаются конструкцией двух самых длинных вибраторов, габаритными размерами и массой.
Элементы антенн 16-322, влияющие на их метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

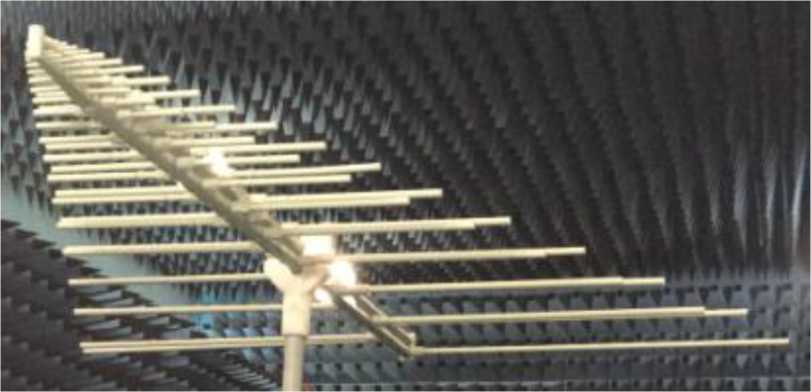

Общий вид антенны 16-322 приведён на рисунке 1.

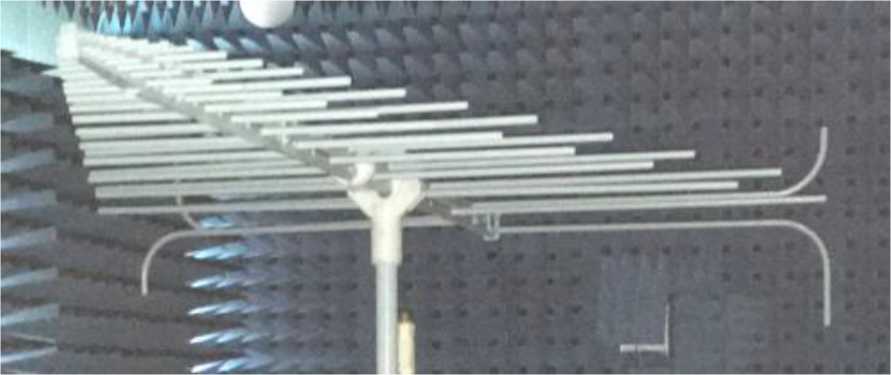

Общий вид антенны 16-322М приведён на рисунке 3.
Места нанесения заводского номера представлены на рисунках 2 и 4.
Места нанесения знака утверждения типа представлены на рисунках 2 и 4.
Места нанесения знака поверки представлены на рисунках 2 и 4.
Рисунок 1 - Общий вид антенны П6-322
-
1 - место нанесения знака утверждения типа;
-
2 - место нанесения заводского номера;
-
3 - место нанесения знака поверки

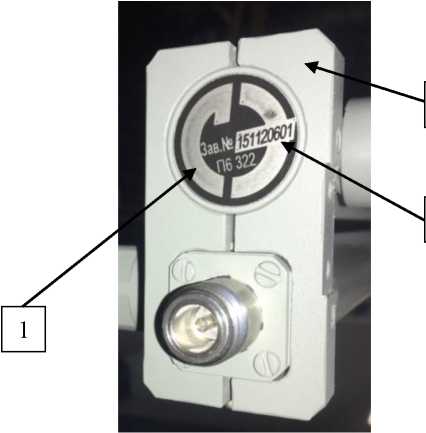

Рисунок 1 - Антенна П6-322. Вид со стороны коаксиального разъема типа N (розетка) с местами нанесения знака утверждения типа, знака поверки и заводского номера

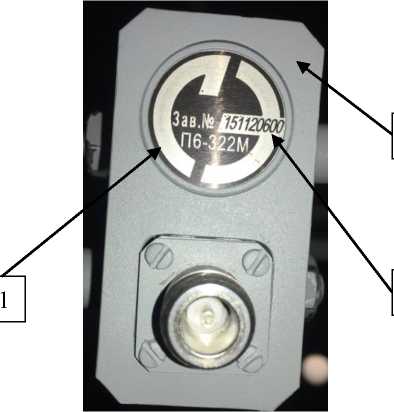

Рисунок 2 - Общий вид антенны П6-322М
-
1 - место нанесения знака утверждения типа;
-
2 - место нанесения заводского номера;
-
3 - место нанесения знака поверки
Рисунок 2 - Общий вид антенны П6-322М с местами нанесения знака утверждения типа, знака поверки и заводского номера
Программное обеспечение отсутствует.
Лист № 4
Всего листов 6
Таблица 3 - Комплектность антенны П6-322
Наименование |
Обозначение |
Количество |
Антенна измерительная логопериодическая П6-322 |
КНПР.464641.020 |
1 шт. |
Ящик укладочный* |
- |
1 шт.* |
Формуляр |
КНПР.64641.020 ФО |
1 экз. |
Руководство по эксплуатации |
КНПР.64641.020 РЭ |
1 экз. |
* Поставляется по согласованию с заказчиком |
Таблица 4 - Комплектность антенны П6-322М
Наименование |
Обозначение |
Количество |
Антенна измерительная логопериодическая П6-322М |
КНПР.464641.026 |
1 шт. |
Ящик укладочный* |
- |
1 шт.* |
Формуляр |
КНПР.64641.026 ФО |
1 экз. |
Руководство по эксплуатации |
КНПР.64641.020 РЭ |
1 экз. |
* Поставляется по согласованию с заказчиком |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, ГГц: |
от 0,08 до 3,00 включ. |
Диапазон изменения коэффициента калибровки, дБ (1 м-1) |
от 1 до 40 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
КСВН входа, не более |
2,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальное входное сопротивление, Ом |
50 |
Тип выходного ВЧ соединителя |
N(розетка) |
Масса, кг, не более: | |
- антенна П6-322 |
7,0 |
- антенна П6-322М |
7,5 |
Габаритные размеры, мм, не более: | |
- антенна П6-322 | |
длина |
2140 |
ширина |
1980 |
высота |
88 |
- антенна П6-322М | |
длина |
2151 |
ширина |
1605 |
высота |
518 |
Рабочие условия применения:
|
от -40 до +50 от 84,0 до 106,7 (от 630 до 800) 98 |
