Номер по Госреестру СИ: 88090-23
88090-23 Антенны измерительные рупорные
(П6-225)
Назначение средства измерений:
Антенны измерительные рупорные П6-225 (далее - антенны П6-225) предназначены для преобразования плотности потока энергии (далее - 1111Э) электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений 1111Э, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с Ш1Э.
Внешний вид.
Антенны измерительные рупорные
Рисунок № 1
Внешний вид.
Антенны измерительные рупорные

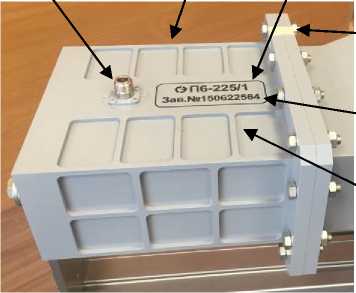

Рисунок № 2
Внешний вид.
Антенны измерительные рупорные

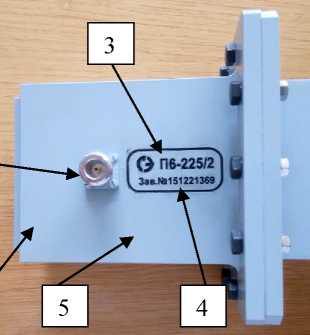

Рисунок № 3
Внешний вид.
Антенны измерительные рупорные

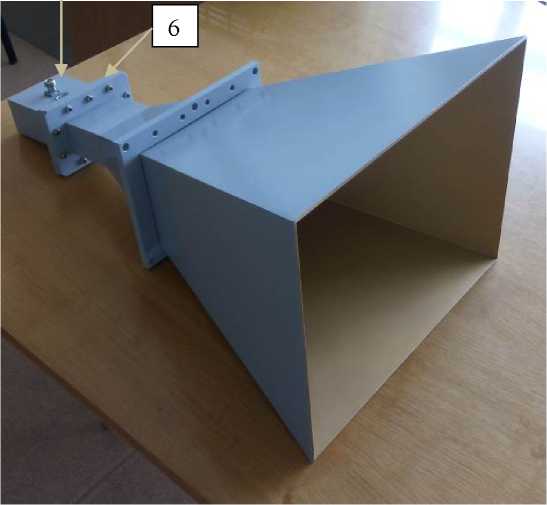

Рисунок № 4
Внешний вид.
Антенны измерительные рупорные

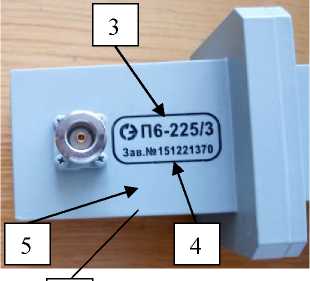

Рисунок № 5
Внешний вид.
Антенны измерительные рупорные

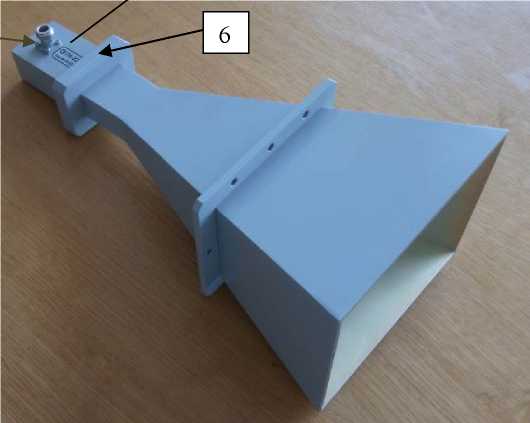

Рисунок № 6
Общие сведения
Дата публикации - 31.01.2023
Срок свидетельства - 31.01.2028
Номер записи - 190078
ID в реестре СИ - 1405518
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
П6-225/3, П6-225/2, П6-225/1, Нет модификации,
Производитель
Изготовитель - Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
Страна - РОССИЯ
Населенный пункт - г. Курск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№184 от 2023.01.31 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Антенны измерительные рупорные (П6-225)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70142-18 16.01.2028 |
Антенны измерительные рупорные широкополосные, П6-223, П6-223М Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
70725-18 28.03.2028 |
Антенны измерительные магнитного поля, П6-119, П6-219 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
1 год |
|
79452-20 02.11.2025 |
Рабочие эталоны для поверки измерительных антенн, П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
79450-20 02.11.2025 |
Антенны измерительные пирамидальные рупорные, П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
82813-21 26.08.2026 |
Антенны широкополосные измерительные рупорные, П6-421, П6-421М Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
85044-22 30.03.2027 |
Антенны измерительные логопериодические, П6-322 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
86146-22 13.07.2027 |
Антенны приемо-передающие магнитного и электрического поля комбинированные, П6-319 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
1 год |
|
88003-23 25.01.2028 |
Антенны сверхширокополосные измерительные реконфигурируемые биконические, П6-111 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
88090-23 31.01.2028 |
Антенны измерительные рупорные, П6-225 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90098-23 06.10.2028 |
Антенны широкополосные измерительные рупорные, П6-160 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90253-23 23.10.2028 |
Антенны рупорные измерительные широкополосные, П6-123 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90254-23 23.10.2028 |
Антенны измерительные электрического поля, П6-112 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90761-23 14.12.2028 |
Антенны измерительные, П6-500Н Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90801-23 19.12.2028 |
Антенны измерительные со съёмными модулями, П6-500В Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
91515-24 05.03.2029 |
Антенны измерительные рупорные, П6-231 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Кто поверяет Антенны измерительные рупорные (П6-225)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 5 | 4 | 1 | 0 | 5 | 4 | 1 |
Стоимость поверки Антенны измерительные рупорные (П6-225)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист документов КНПР.464315.006 РЭ «Антенны измерительные рупорные П6-225. Руководство по эксплуатации», КНПР.464315.006 ФО «Антенна измерительная рупорная П6-225/1. Формуляр», КНПР.464318.016 ФО «Антенна измерительная рупорная П6-225/2. Формуляр» и КНПР.464315.007 ФО «Антенна измерительная рупорная П6-225/3. Формуляр» и на шильдик на корпусе антенны в виде этикетки, выполненной типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 5.4 «Проведение измерений» документа КНПР.464315.006 РЭ «Антенны измерительные рупорные. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным рупорным П6-225ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
КНПР.464315.006 ТУ Антенны измерительные рупорные П6-225. Технические условия.
ПравообладательАкционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
ИНН 4629049921
Адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б
Телефон (факс): 8 (4712) 39-06-32
Web-сайт: www.skard.ru
E-mail: info@skard.ru
Изготовитель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)ИНН 4629049921
Адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б
Юридический адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б
Телефон (факс): 8 (4712) 39-06-32
Web-сайт: www.skard.ru
E-mail: info@skard.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, Солнечногорский р-н, г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): 8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)ИНН 4629049921
Адрес: 305021, г. Курск, ул. К. Маркса, д. 70Б
Телефон (факс): 8 (4712) 39-06-32
Web-сайт: www.skard.ru
E-mail: info@skard.ru
1ринцип действия антенны 16-225 основан на преобразовании 11Э электромагнитного поля в соответствующую ей высокочастотную мощность в тракте, передаваемую на СВЧ выход антенны 16-225, подключаемого к измерительному приемному устройству.
Антенны 16-225 имеют три модификации: антенна 16-225/1, антенна 16-225/2 и антенна 16-225/3. Модификации отличаются диапазоном частот, минимальным коэффициентом усиления, внутренними размерами волновода и габаритными размерами.
Конструктивно антенны 16-225 состоят из пирамидального октавного рупора (далее -рупор), имеющего форму усечённой пирамиды с прямоугольным основанием и вершиной, с внутренними размерами волновода:
-
- антенна 16-225/1 - (169,00x85,43) мм;
-
- антенна 16-225/2 - (81,28x40,64) мм;
-
- антенна 16-225/3 - (20,79x41,58) мм.
К присоединительному фланцу рупора присоединён коаксиально-волноводный переход (далее - КВЙ) с коаксиальным СВЧ выходом с волновым сопротивлением 50 Ом N-типа.
Крепление антенн 16-225/1 и 16-225/2 в месте их использования может осуществляться:
-
- за внешний фланец, закреплённый на рупоре (8 монтажных отверстий М8);
-
- за внешний фланец, закреплённый на задней части КВ1 (8 монтажных отверстий М8).
Крепление антенны 16-225/3 в месте ее использования может осуществляться за внешний фланец, закреплённый на рупоре (8 монтажных отверстий М8).
Общий вид антенны 16-225/1 приведён на рисунке 1.
Общий вид антенны 16-225/2 приведён на рисунке 2.
Общий вид антенны 16-225/3 приведён на рисунке 3.
Места нанесения заводских номеров в виде девяти цифр, расположенных на шильдиках, изготовленные методом струйной печати на полиэстеровой пленке,представлены на рисунках 1, 2 и 3.
Места нанесения знака утверждения типа представлены на рисунках 1, 2 и 3.
Места нанесения знака поверки представлены на рисунках 1, 2 и 3.
Места пломбировки (наклейки) от несанкционированного доступа представлены на рисунках 1, 2 и 3.
-
1 - КВП
-
2 - коаксиальный СВЧ выход
-
3 - место нанесения знака утверждения типа;
-
4 - место пломбировки (наклейки) от несанкционированного доступа;
-
5 - место нанесения заводского номера;
-
6 - место нанесения знака поверки
Рисунок 1 - Общий вид антенны П6-225/1 с местами нанесения знака утверждения типа, знака поверки, пломбировки (наклейки) от несанкционированного доступа и заводского номера
4
G П&-225/2
Зав.№151221369
6
-
1 - КВП
-
2 - коаксиальный СВЧ выход
-
3 - место нанесения знака утверждения типа;
-
4 - место нанесения заводского номера;
-
5 - место нанесения знака поверки;
-
6 - место пломбировки (наклейки) от несанкционированного доступа
Рисунок 2 - Общий вид антенны П6-225/2 с местами нанесения знака утверждения типа, знака поверки, пломбировки (наклейки) от несанкционированного доступа и заводского номера
4
6
-
1 - КВП
-
2 - коаксиальный СВЧ выход
-
3 - место нанесения знака утверждения типа;
-
4 - место нанесения заводского номера;
-
5 - место нанесения знака поверки
-
6 - место пломбировки (наклейки) от несанкционированного доступа
Рисунок 3 - Общий вид антенны П6-225/3 с местами нанесения знака утверждения типа, знака поверки, пломбировки (наклейки) от несанкционированного доступа и заводского номера
Таблица 3 - Комплектность антенны П6-225/1
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная рупорная П6-225/1 |
КНПР.464315.006 |
1 шт. |
|
Формуляр |
КНПР.464315.006 ФО |
1 экз. |
|
Руководство по эксплуатации |
КНПР.464315.006 РЭ |
1 экз. |
|
Короб транспортировочный * |
- |
1 шт.* |
|
* - поставляется по согласованию с заказчиком | ||
Таблица 2 - Комплектность антенны П6-225/2
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная рупорная П6-225/2 |
КНПР.464318.016 |
1 шт. |
|
Формуляр |
КНПР.464318.016 ФО |
1 экз. |
|
Руководство по эксплуатации |
КНПР.464315.006 РЭ |
1 экз. |
|
Короб транспортировочный * |
- |
1 шт.* |
|
* - поставляется по согласованию с заказчиком | ||
Таблица 3 - Комплектность антенны П6-225/3
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная рупорная П6-225/3 |
КНПР.464315.007 |
1 шт. |
|
Формуляр |
КНПР.464315.007 ФО |
1 экз. |
|
Руководство по эксплуатации |
КНПР.464315.006 РЭ |
1 экз. |
|
Короб транспортировочный * |
- |
1 шт.* |
* - поставляется по согласованию с заказчиком
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц | |
|
антенна П6-225/1 |
от 1 до 2 включ. |
|
антенна П6-225/2 |
от 2 до 4 включ. |
|
антенна П6-225/3 |
от 4 до 8 включ |
|
КСВН входа не более |
1,5 |
|
Коэффициент усиления, дБ, не менее | |
|
антенна П6-225/1 |
14 |
|
антенна П6-225/2 |
12 |
|
антенна П6-225/3 |
15 |
|
Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ | |
|
антенна П6-225/1 |
±0,6 |
|
антенна П6-225/2 |
±0,6 |
|
антенна П6-225/3 |
±0,6 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное входное сопротивление, Ом |
50 |
|
Тип выходного ВЧ соединителя |
N (розетка) |
|
Масса, кг, не более: | |
|
антенна П6-225/1 |
13,6 |
|
антенна П6-225/2 |
4,5 |
|
антенна П6-225/3 |
1,4 |
|
Габаритные размеры, мм, не более: антенна П6-225/1 | |
|
- длина |
1053,1 |
|
- ширина |
592,0 |
|
- высота |
442,0 |
|
антенна П6-225/2 | |
|
- длина |
620,6 |
|
- ширина |
365,7 |
|
- высота |
276,1 |
|
антенна П6-225/3 | |
|
- длина |
397,0 |
|
- ширина |
185,9 |
|
- высота |
140,9 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: температура окружающего воздуха, °С атмосферное давление, кПа (мм рт.ст.) относительная влажность окружающего воздуха при температуре плюс 35 °С, %, не более |
от -40 до +50 от 84,0 до 106,7 (от 630 до 800) 98 |
