Принцип действия антенны измерительные с понижающим конвертером П6-900 основан на преобразовании ППЭ электромагнитного поля в соответствующую ей высокочастотную мощность в тракте, передаваемую на СВЧ выход антенны П6-900, подключаемого к измерительному приемному устройству.

Антенны П6-900 имеют три модификации: антенна П6-900/1, антенна П6-900/2 и антенна П6-900/3 (далее - антенны П6-900). Модификации отличаются диапазоном рабочих частот и шириной диаграммы направленности.

Конструктивно антенны П6-900 представляют собой зеркальную антенну, диаметром рефлектора 250 мм, которая устанавливается на понижающий конвертор с облучателем соответствующего диапазона частот.

К присоединительному фланцу антенны присоединён коаксиально-волноводный переход (далее - КВП) с коаксиальным СВЧ выходом с волновым сопротивлением 50 Ом SMA-типа.

Крепление антенн П6-900/1, П6-900/2 и П6-900/3 в месте их использования может осуществляться на специальную подставку на корпусе антенны;

Общий вид антенны П6-900/1 приведён на рисунке 1.

Общий вид антенны П6-900/2 приведён на рисунке 2.

Общий вид антенны П6-900/3 приведён на рисунке 3.

• 1 - место нанесения знака утверждения типа;

• 2 - место нанесения заводского номера;

• 3 - место нанесения знака поверки

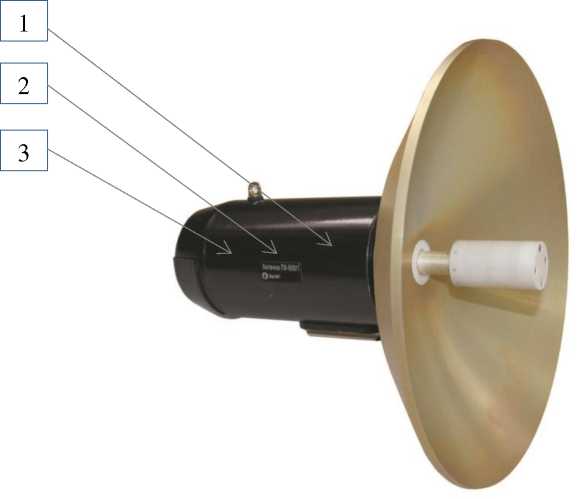

Рисунок 1 - Общий вид антенны П6-900/1 с местами нанесения знака утверждения типа, знака поверки и заводского номера

1

2

3

• 1 - место нанесения знака утверждения типа;

• 2 - место нанесения заводского номера;

• 3 - место нанесения знака поверки

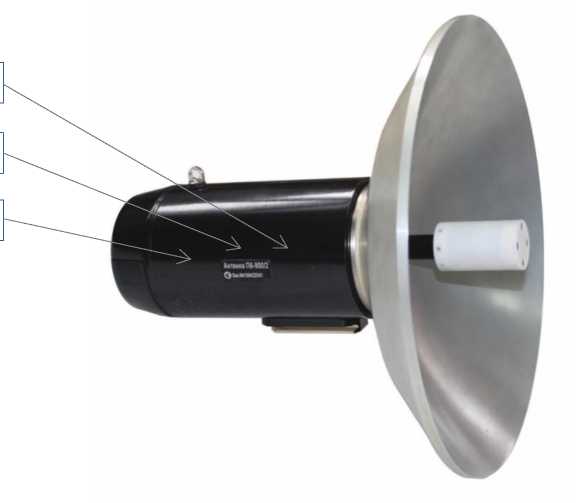

Рисунок 2 - Общий вид антенны П6-900/2 с местами нанесения знака утверждения типа, знака поверки и заводского номера

• 1 - место нанесения знака утверждения типа;

• 2 - место нанесения заводского номера;

• 3 - место нанесения знака поверки

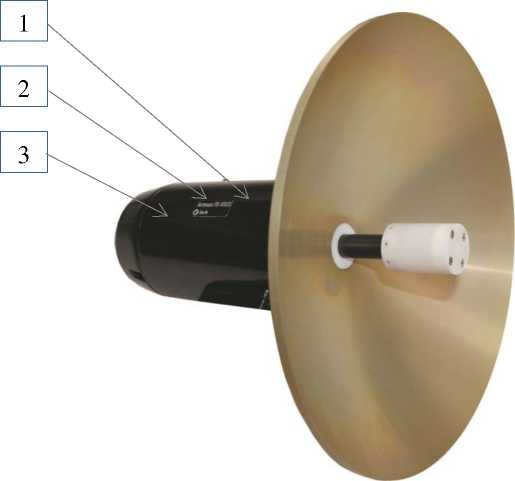

  Рисунок 3 -

Общий вид антенны П6-900/3 с местами нанесения знака утверждения типа, знака поверки и заводского номера

Ви/ка РСи ТВ

ABO.364.Oi7 ТУ

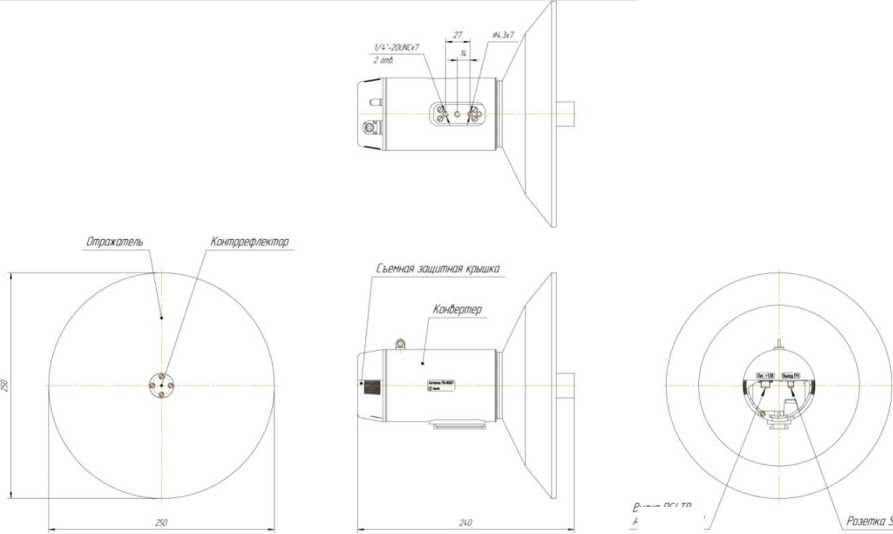

Рисунок 4 - Габаритные размеры антенной системы П6-900 с подключаемыми разъёмами

Таблица 3 - Комплектность антенны П6-900/1

Примечание:

* - Поставляются по согласованию с заказчиком.

Таблица 4 - Комплектность антенны П6-900/2

Примечание:

* - Поставляются по согласованию с заказчиком.

Таблица 5 - Комплектность антенны П6-900/3

Примечание:

* - Поставляются по согласованию с заказчиком.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Диапазон рабочих частот:

• - Входная частота, ГГц

П6-900/1

П6-900/2

П6-900/3

• - Выходная частота, ГГц

  П6-900/1	от 4 до 24
  П6-900/2	от 3 до 18
  П6-900/3	от 3 до 18
  Коэффициент усиления, дБ, не менее	40
  Относительная погрешность переноса частоты	10-5
  Пределы допускаемой относительной погрешности измерений коэффициента усиления, дБ	±2,5
  Таблица 2- Основные технические характеристики
  Наименование характеристики	Значение
  Относительный уровень побочных спектральных составляющих, дБ, не более	-45
  Ширина диаграммы направленности по уровню -3 дБ, градусов, не более П6-900/1	3
  П6-900/2	2
  П6-900/3	2
  Тип выходного разъема	SMA «розетка»
  Тип поляризации	линейная
  Условия эксплуатации: - температура окружающей среды, °С	от 0 до +50
  - относительная влажность воздуха при температуре 25 °С, %, не более	80
  - атмосферное давление, мм.рт.ст.	от 630 до 800
  Масса, кг, не более	2,1
  	2,9 (с блоком питания и АКБ)
  Габаритные размеры:
  - ширина, мм	250
  - глубина, мм	250
  - высота, мм	240
