Номер по Госреестру СИ: 94306-25
94306-25 Антенны измерительные логопериодические
(П6-252)
Назначение средства измерений:
Антенны измерительные логопериодические П6-252 (далее - антенны) предназначены для измерений напряженности электрического поля (далее - НЭП) и плотности потока энергии (далее - ППЭ) в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности), а в комплекте с генераторами сигналов (или иными устройствами, генерирующими электромагнитные колебания) - для возбуждения электромагнитного поля с заданной НЭП или ППЭ.
Внешний вид.
Антенны измерительные логопериодические
Рисунок № 1
Внешний вид.
Антенны измерительные логопериодические
Рисунок № 2
Общие сведения
Дата публикации - 10.01.2025
Срок свидетельства - 10.01.2030
Номер записи - 196093
ID в реестре СИ - 1422439
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
Страна - РОССИЯ
Населенный пункт - г. Курск
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Антенны измерительные логопериодические (П6-252)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70142-18 16.01.2028 |
Антенны измерительные рупорные широкополосные, П6-223, П6-223М Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
70725-18 28.03.2028 |
Антенны измерительные магнитного поля, П6-119, П6-219 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
1 год |
|
79452-20 02.11.2025 |
Рабочие эталоны для поверки измерительных антенн, П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
79450-20 02.11.2025 |
Антенны измерительные пирамидальные рупорные, П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
82813-21 26.08.2026 |
Антенны широкополосные измерительные рупорные, П6-421, П6-421М Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
85044-22 30.03.2027 |
Антенны измерительные логопериодические, П6-322 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
86146-22 13.07.2027 |
Антенны приемо-передающие магнитного и электрического поля комбинированные, П6-319 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
1 год |
|
88003-23 25.01.2028 |
Антенны сверхширокополосные измерительные реконфигурируемые биконические, П6-111 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
88090-23 31.01.2028 |
Антенны измерительные рупорные, П6-225 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90098-23 06.10.2028 |
Антенны широкополосные измерительные рупорные, П6-160 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90253-23 23.10.2028 |
Антенны рупорные измерительные широкополосные, П6-123 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90254-23 23.10.2028 |
Антенны измерительные электрического поля, П6-112 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90761-23 14.12.2028 |
Антенны измерительные, П6-500Н Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90801-23 19.12.2028 |
Антенны измерительные со съёмными модулями, П6-500В Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
91515-24 05.03.2029 |
Антенны измерительные рупорные, П6-231 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
94182-24 24.12.2029 |
Антенны измерительные с понижающим конвертером, П6-900 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
94306-25 10.01.2030 |
Антенны измерительные логопериодические, П6-252 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Антенны измерительные логопериодические (П6-252)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Антенны измерительные логопериодические (П6-252)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, размещённый на корпусе антенны в месте, указанном на рисунке 2, и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 5.3 «Использование антенны» руководства по эксплуатации КНПР.464651.067РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
КНПР.464349.006-ТУ Антенна измерительная логопериодическая П6-252.
Технические условия.
ПравообладательАкционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)
ИНН 4629049921
Юридический адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б
Телефон (факс): 8(4712)39-06-32
E-mail: info@skard.ru
Web-сайт: www.skard.ru
Изготовитель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)ИНН 4629049921
Адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б
Телефон (факс): 8(4712)39-06-32
E-mail: info@skard.ru
Web-сайт: www.skard.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499)124-99-96
E-mail: info@rostest.ru
Web-сайт: http://www.rostest.ru
Правообладатель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)ИНН 4629049921
Юридический адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б
Телефон (факс): 8(4712)39-06-32
E-mail: info@skard.ru
Web-сайт: www.skard.ru
Принцип действия антенны, подключаемой к измерительному приёмному устройству, основан на преобразовании высокочастотного тока, наведённого электромагнитным полем (ЭМП) на вибраторах, в напряжение переменного тока, передающееся в несимметричную линию с волновым сопротивлением 50 Ом.
Конструктивно антенна выполнена в виде продольной решетки вибраторов, питаемых двухпроводной симметричной линией с проводниками круглого сечения. Траверсы двухпроводной линии одновременно являются несущей конструкцией.
Решетка вибраторов, длина которых изменяется по закону геометрической прогрессии со знаменателем т = 0,9, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов.
Возбуждение двухпроводной линии осуществляется коаксиальным кабелем, проложенным вдоль одного из проводников двухпроводной линии. Антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа N (розетка).
Конструкция антенны в диапазоне частот обеспечивает малый коэффициент стоячей волны по напряжению (КСВН) и монотонную частотную зависимость коэффициента усиления. Антенна имеет линейную поляризацию.
Для измерения характеристик электромагнитных полей антенна подключается к входу анализатора спектра, измерительного приёмника, измерителя мощности или иного приёмного измерительного устройства. Для генерации ЭМП антенна подключается к ВЧ-генератору (усилителю мощности).
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, размещённый на корпусе антенны.
Общий вид средства измерений, обозначение места нанесения знака утверждения типа и нанесения заводского номера представлены на рисунках 1 и 2.

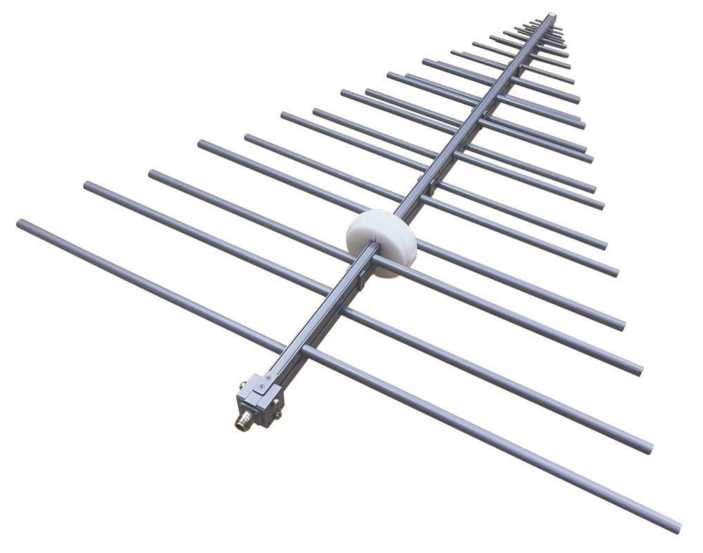

Рисунок 1 - Общий вид антенны П6-252
Место нанесения заводского номера и знака утверждения типа

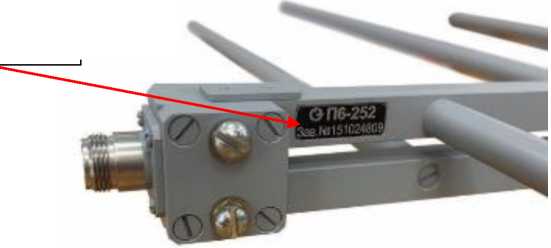

Рисунок 2 -Антенна П6-252
Вид со стороны коаксиального разъёма типа N (розетка) с местами нанесения заводского номера и знака утверждения типа
Пломбирование антенн П6-252 не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная логопериодическая П6-252 |
КНПР.464651.067 |
1 шт. |
|
Формуляр |
КНПР. 464651.067ФО |
1 экз. |
|
Руководство по эксплуатации * |
КНПР. 464651.067РЭ |
1 экз. |
|
Кронштейн для крепления антенны АК-02* |
КНПР. 301421.004 |
1 шт. |
|
Короб транспортировочный |
- |
1 шт. |
|
* - Поставляются по согласованию с Заказчиком | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц |
от 0,2 до 3,0 включ. |
|
Диапазон изменения коэффициента калибровки, дБ (1 м ■1) |
от 5 до 40 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
|
КСВН входа антенны в диапазоне рабочих частот, не более |
2,5 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Масса антенны, кг, не более |
3,0 |
|
Габаритные размеры (длина х ширина х высота) мм, не более |
860x790x88 |
|
Условия эксплуатации
|
от -50 до +40 80 |
