Номер по Госреестру СИ: 82813-21
82813-21 Антенны широкополосные измерительные рупорные
(П6-421, П6-421М)
Внешний вид.
Антенны широкополосные измерительные рупорные
Рисунок № 1
Внешний вид.
Антенны широкополосные измерительные рупорные
Рисунок № 2
Общие сведения
Дата публикации - 04.09.2021
Срок свидетельства - 26.08.2026
Номер записи - 184084
ID в реестре СИ - 1392553
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
П6-421М, П6-421, Нет модификации,
Производитель
Изготовитель - Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
Страна - РОССИЯ
Населенный пункт - г. Курск
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Антенны широкополосные измерительные рупорные (П6-421, П6-421М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70142-18 16.01.2028 |
Антенны измерительные рупорные широкополосные, П6-223, П6-223М Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
70725-18 28.03.2028 |
Антенны измерительные магнитного поля, П6-119, П6-219 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
1 год |
|
79452-20 02.11.2025 |
Рабочие эталоны для поверки измерительных антенн, П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
79450-20 02.11.2025 |
Антенны измерительные пирамидальные рупорные, П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
82813-21 26.08.2026 |
Антенны широкополосные измерительные рупорные, П6-421, П6-421М Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
85044-22 30.03.2027 |
Антенны измерительные логопериодические, П6-322 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
86146-22 13.07.2027 |
Антенны приемо-передающие магнитного и электрического поля комбинированные, П6-319 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
1 год |
|
88003-23 25.01.2028 |
Антенны сверхширокополосные измерительные реконфигурируемые биконические, П6-111 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
88090-23 31.01.2028 |
Антенны измерительные рупорные, П6-225 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90098-23 06.10.2028 |
Антенны широкополосные измерительные рупорные, П6-160 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90253-23 23.10.2028 |
Антенны рупорные измерительные широкополосные, П6-123 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90254-23 23.10.2028 |
Антенны измерительные электрического поля, П6-112 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90761-23 14.12.2028 |
Антенны измерительные, П6-500Н Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
90801-23 19.12.2028 |
Антенны измерительные со съёмными модулями, П6-500В Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
|
91515-24 05.03.2029 |
Антенны измерительные рупорные, П6-231 Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс") (РОССИЯ г. Курск) |
ОТ МП |
2 года |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Кто поверяет Антенны широкополосные измерительные рупорные (П6-421, П6-421М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 16 | 2 | 16 | 0 | 0 | 15 | 15 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Антенны широкополосные измерительные рупорные (П6-421, П6-421М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист документов «Антенны широкополосные измерительные рупорные П6-421, П6-421М. Руководство по эксплуатации КНПР.464653.048 РЭ», «Антенна широкополосная измерительная рупорная П6-421. Формуляр КНПР.464653.048 ФО» и «Антенна широкополосная измерительная рупорная П6-421М. Формуляр КНПР.464653.042 ФО» типографским способом и на внешнюю поверхность антенн П6-421, П6-421М в виде шильдика.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к антеннам широкополосным измерительным рупорным П6-421, П6-421МГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Антенны широкополосные измерительные рупорные П6-421, П6-421М. Технические условия КНПР.464653.048 ТУ
Изготовитель
Акционерное Общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)Адрес: 305021, г. Курск, ул. К. Маркса 70Б
ИНН 4629049921
Телефон (факс): 8 (4712) 39-06-32
E-mail: info@skard.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): 8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия антенн широкополосных измерительных рупорных П6-421, П6-421М (далее - антенны П6-421, П6-421М) основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую им высокочастотную мощность в тракте.
Антенны П6-421, П6-421М состоят из пирамидального рупора. Рупор выполнен на базе Н-образного волновода, в центре которого встроены металлические пластины экспоненциальной формы. Рупор имеет форму усеченной пирамиды с квадратным основанием и вершиной.
Антенны П6-421, П6-421М имеют коаксиальный СВЧ выход с волновым
сопротивлением 50 Ом N-типа.
Антенны П6-421, П6-421М имеют линейную поляризацию.
Для крепления антенн П6-421, П6-421М на заднем фланце их корпуса предусмотрены 6 отверстий М8.
Элементы антенн П6-421, П6-421М, влияющие на их метрологические характеристики, защищены от несанкционированного доступа пломбой (наклейкой) и лакокрасочным покрытием.
Общий вид антенны П6-421 приведён на рисунке 1.
Общий вид антенны П6-421М приведён на рисунке 2.
Схема пломбирования от несанкционированного доступа антенн П6-421 приведена на рисунке 1.
Схема пломбирования от несанкционированного доступа антенн П6-421М приведена на рисунке 2.
Место нанесения знака утверждения типа на антенну П6-421 приведено на рисунке 1.
Место нанесения знака утверждения типа на антенну П6-421М приведено на рисунке 2.
1 2
-
1 - рупор
-
2 - соединитель N типа
-
3 - место пломбирования от несанкционированного доступа
-
4 - место нанесения знака утверждения типа

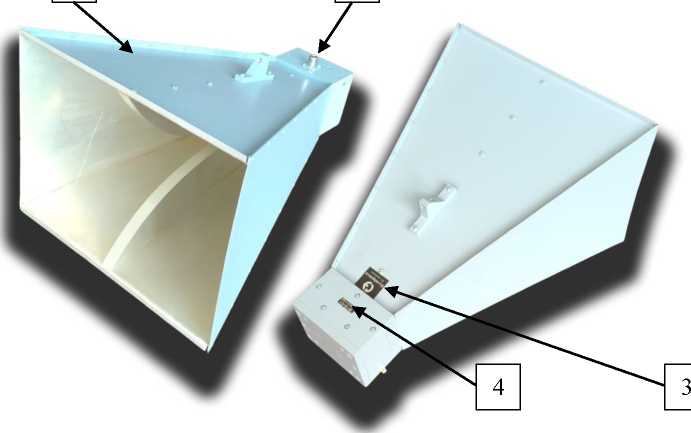

Рисунок 1 - Общий вид антенны П6-421 с указанием места пломбирования от несанкционированного доступа и места нанесения знака утверждения типа
-
1 - рупор
-
2 - соединитель N типа
-
3 - место пломбирования от несанкционированного доступа
-
4 - место нанесения знака утверждения типа

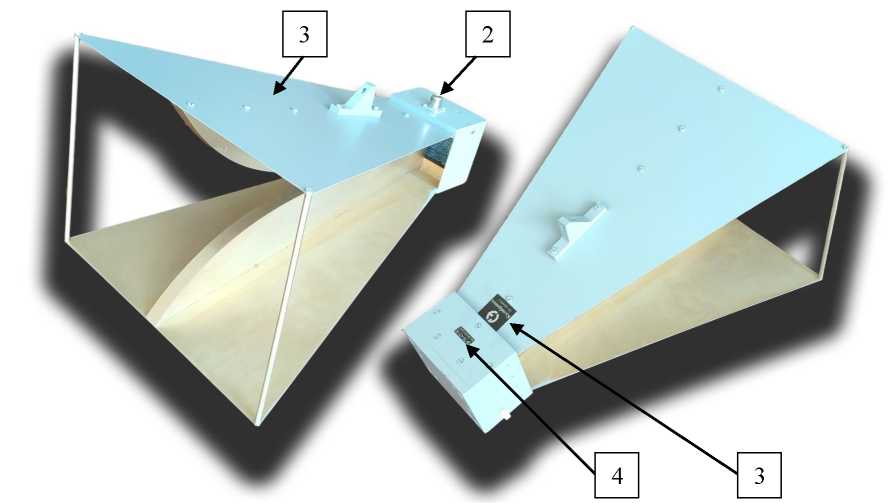

Рисунок 2 - Общий вид антенны П6-421М с указанием места пломбирования от несанкционированного доступа и места нанесения знака утверждения типа
Программное обеспечение отсутствует.
Таблица 4 - Комплектность антенны П6-421
|
Наименование |
Обозначение |
Количество |
|
Антенна широкополосная измерительная рупорная П6-421 |
КНПР.464653.048 |
1 шт. |
|
Формуляр |
КНПР.464653.048 ФО |
1 экз. |
|
Руководство по эксплуатации |
КНПР.464653.048 РЭ |
1 экз. |
|
Методика поверки |
КНПР.464653.048 МП |
1 экз. |
|
Ящик укладочный* |
КНПР.321144.126 |
1 шт.* |
|
* - поставляется по согласованию с заказчиком | ||
Таблица 5 - Комплектность антенны П6-421М
|
Наименование |
Обозначение |
Количество |
|
Антенна широкополосная измерительная рупорная П6-421М |
КНПР.464653.042 |
1 шт. |
|
Формуляр |
КНПР.464653.042 ФО |
1 экз. |
|
Руководство по эксплуатации |
КНПР.464653.048 ФО |
1 экз. |
|
Методика поверки |
КНПР.464653.048 МП |
1 экз. |
|
Ящик укладочный* |
КНПР.321144.126 |
1 шт.* |
|
* - поставляется по согласованию с заказчиком | ||
Таблица 1 - Метрологические характеристики антенн П6-421
|
Наименование характеристики |
Значение характеристики |
|
Рабочий диапазон частот, ГГ ц |
от 0,45 до 6,00 включ. |
|
КСВН не более |
2,0 |
|
Коэффициент усиления антенны в диапазоне рабочих частот, дБ |
от 1,0 до 19,0 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента усиления антенны, дБ |
±1,5 |
|
Поляризация |
линейная |
Таблица 2 - Метрологические характеристики антенн П6-421М
|
Наименование характеристики |
Значение характеристики |
|
Рабочий диапазон частот, ГГц |
от 0,37 до 6,00 включ. |
|
КСВН не более: | |
|
- в диапазоне частот от 0,37 до 0,50 ГГц включ. |
3,0 |
|
- в диапазоне частот св. 0,50 до 6,00 ГГц включ. |
2,0 |
|
Коэффициент усиления антенны в диапазоне частот, дБ |
от 1,0 до 19,0 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента усиления антенны, дБ |
±1,5 |
Таблица 3 - Основные технические характеристики антенн П6-421, П6-421М
|
Наименование характеристики |
Значение | |
|
антенна П6-421 |
антенна П6-421М | |
|
Тип выходного ВЧ соединителя |
N(розетка) | |
|
Номинальное входное сопротивление, Ом |
50 | |
|
Габаритные размеры, мм, не более: | ||
|
- длина |
484,3 |
484,3 |
|
- ширина |
361,7 |
358,0 |
|
- высота |
284,2 |
270,0 |
|
Масса, кг, не более |
4,20 |
3,65 |
|
Рабочие условия применения: | ||
|
- температура окружающего воздуха, °С |
от -40 до +50 | |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) | |
|
- относительная влажность воздуха | ||
|
при температуре 35 °С, %, не более |
98 | |
