Принцип действия прибора основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния (КР) или Рамановским спектром.

Конструктивно прибор состоит из источника излучения, осветителя, фильтра для ослабления рэлеевского рассеяния, монохроматора с дифракционной решеткой (спектрограф Triplet, не содержащий подвижных деталей), детектора сигнала (термоэлектрически охлаждаемой матрицы CCD или EMCCD) и электронного блока, объединенных в едином корпусе. При смене источника излучения меняются также решетка и фильтр, причем все элементы, а также их серийные номера и установочные параметры автоматически распознаются электронным блоком и программно проверяются на взаимную совместимость (концепция Smart-компонентов), при этом все приборы DXR2 и iXR используют одни и те же сменные компоненты. Мощность возбуждающего лазера (мощность на пробе) регулируется с шагом 0.1 мВт, причем в процессе эксплуатации осуществляется непрерывный автоматический контроль мощности лазера с целью стабилизации мощности возбуждения на пробе. Для достижения наилучших результатов применена система автоматической оптимизации параметров спектрометра.

По заказам прибор оснащается широким набором дополнительных устройств и принадлежностей, таких как поляризаторы, разнообразные приставки для измерения микро- и макро-проб, приставками для исследования полупроводниковых изделий и т.д. Возможна комплектация прибора источниками монохроматического излучения (лазерами) высокой яркости или высокой мощности, с различными длинами волн, перечисленными ниже в перечне метрологических и технических характеристик, а также и другими, по специальному заказу. Для каждого лазера возможна комплектация решетками, обеспечивающими различные спектральное разрешение и спектральный диапазон.

Для анализа массивных и/или удаленных объектов приборы могут снабжаться устройством сопряжения с волоконно-оптическим датчиком.

Модель DXR2 Raman Microscope укомплектована микроосветителем на базе оптического микроскопа со сменной турелью на 5 объективов и предназначена для исследования микрообразцов и микровключений от 1 мкм или менее, имеет ручной или моторизованный столик предметный столик с пространственным разрешением 0,1 мкм или 1 мкм. Наблюдение за пробой и выбор объекта исследования проводится с помощию окуляров микроскопа и/или видеокамеры, передающей изображение в управляющую программу OMNIC/ Кюветное отделение прибора снабжено датчиками открывания для автоматической блокировки лазерного луча (класс безопасности I). Путем последовательной регистрации спектра в различных точках пробы при перемещении автоматического предметного столика возможна визуализация пробы по спектрам КР (построение спектральной карты пробы). Конфокальный режим работы позволяет программному обеспечению спектрометра строить спектральную карту распределения компонентов исследуемой пробы по ее глубине с шагом 1 мкм или более. Прибор имеет развитую систему автоматики и позволяет автоматически проводить коррекцию темнового тока детектора, флуоресцентного фона, устанавливать экспозицию, требуемую для достижения заданного отношения сигнал-шум, фокусировать лазер на образце. Для оперативной настройки и калибровки под контролем программного обеспечения прибор снабжен автоматическим устройством, содержащим неоновую лампу, калиброванную лампу белого света и пластинку из полистирола . Для анализа макрообразцов и растворов в стандартных кюветах прибор может быть укомплектован специальным адаптером.

Модель DXR2xi Raman Imaging Microscope также имеет микроосветитель и конструктивно аналогична предыдущей. В отличие от нее имеет быстродействующую матрицу EMCCD и столик с магнитоэлектрическим приводом и оптическими энкодерами положения, что позволяет регистрировать спектры со скоростью более 500 спектров в секунду и минимальным шагом в плоскости столика 100 нм. Модель предназначена прежде всего для построения спектральной карты исследуемой поверхности, при этом возможен и конфокальный режим с шагом по оси Z равным 200 нм.

Модель DXR2 SmartRaman предназначена для исследования макрообразцов, порошков, таблеток, твердых проб и жидкостей. Для усреднения спектра по объему (площади) пробы имеется система динамического сканирования площадки до 5*5 мм (VDPS).

Модель iXR Raman предназначена прежде всего для сопряжения с другими методами исследования (электронными микроскопами, атомно-силовыми микроскопами и т.д.) с целью получения более полной информации об исследуемом объекте без переноса его между различными приборами.

По специальному заказу спектрометры дополнительно комплектуются библиотеками спектров широкого класса веществ, что позволяет проводить идентификацию исследуемых образцов.

Общий вид спектрометров и место нанесения знака поверки приведены на рисунках 1, 2, 3 и 4.

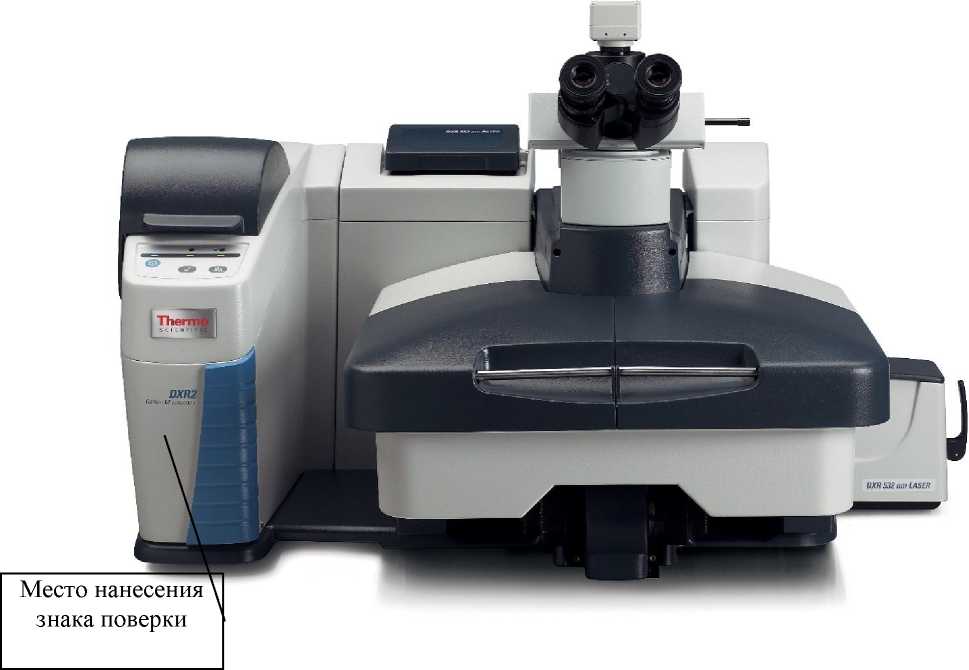

Рисунок 1 - Общий вид спектрометра DXR2 Raman Microscope

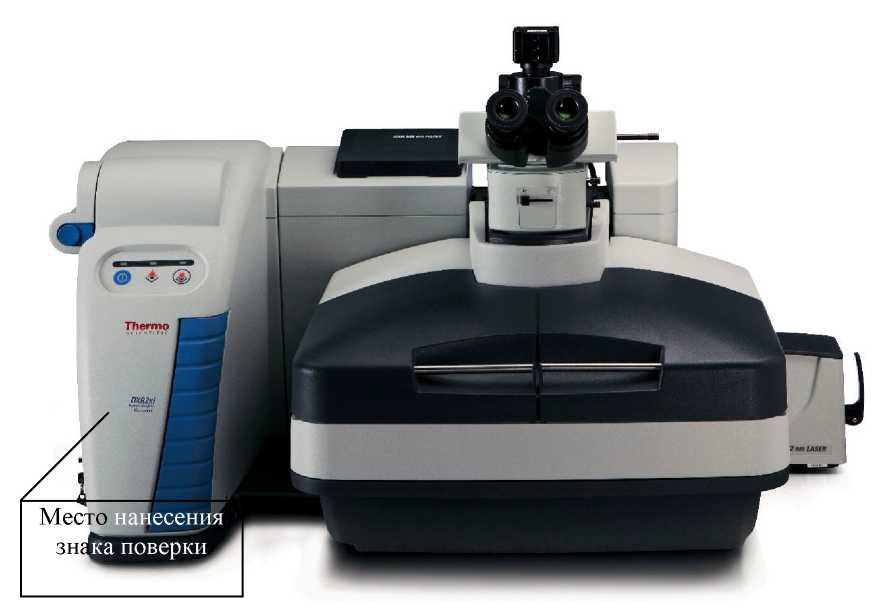

Рисунок 2 - Общий вид спектрометра DXR2xi Raman Imaging Microscope

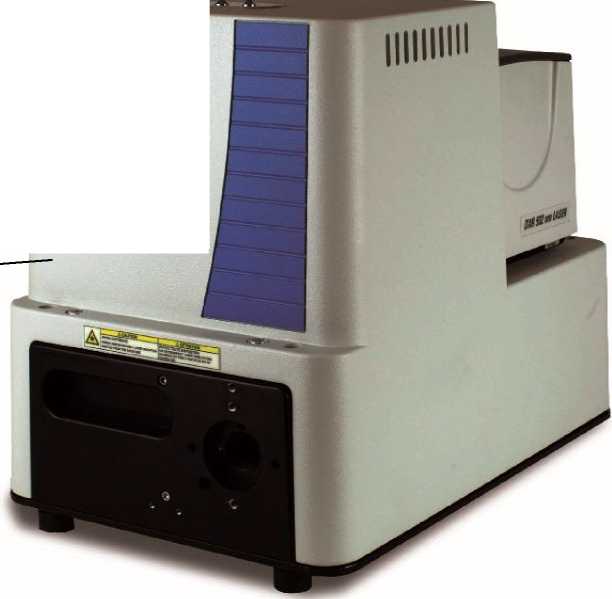

Рисунок 3 - Общий вид спектрометра DXR2 SmartRaman

ftemioscientific

'^R Ramah ■

Рисунок 4 - Общий вид спектрометра iXR Raman

Таблица 4 - Комплектность спектрометров

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
