Номер по Госреестру СИ: 57840-14
57840-14 Спектрофотометры
(Evolution 60S)
Назначение средства измерений:
Спектрофотометры Evolution 60S предназначены для измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, продуктах питания, почвах и т.д. по спектрам поглощения в ультрафиолетовой и видимой области.
Аналитический паспорт типа средства измерений
57840-14 — Спектрофотометры
Evolution 60S
Корпорация "Thermo Fisher Scientific"
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
15
организаций15
владельцев1
версий62
Всего поверок
по агрегатам с 2010 года
1
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
15
Организаций-поверителей
эффективное число: 9.4
15
Владельцев СИ
эффективное число: 12.4
19
Экземпляров СИ
по агрегатам владельцев / организаций
67.7%
Периодические поверки
первичные: 0%
3.23%
Непригодность
2 извещений
53.2%
Поверки юрлиц
доля в общем объёме
5 054 ₽
Средневзвешенная цена
медиана: 5 059 ₽
100%
Покрытие ценами
расчётный известный объём: 34 869 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 061
Концентрация поверителей
HHI; доля топ-5: 62.9%
803
Концентрация владельцев
HHI; доля топ-5: 47.4%
8
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
7
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
входит в перечень ПП РФ № 250
Автоматические аналитические выводы
- За весь доступный период по типу отражено 62 поверок; пик пришёлся на 2021 год (10).
- Последний завершённый год показал рост на 0% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 22%.
- Рынок представлен 15 организациями; концентрация низкая (HHI 1061), доля топ-5 — 62.9%.
- В базе найдено 15 владельцев и 19 экземпляров СИ; доля пяти крупнейших владельцев — 47.4%.
- Средневзвешенная цена поверки — 5 054 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 34 869 руб.
- Доля извещений о непригодности составляет 3.23% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 0,0 лет.
- Тип найден в перечне средств измерений, поверка которых регулируется специальным перечнем по ПП РФ № 250.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2021 — 10
Долгосрочный CAGR: 22%
Активных версий: 1
Ценовой диапазон: 4 895–5 340 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 3 | 5 | 1,67 |
| ФКУ «ГЦХТиСО ГУ МВД России по г. Москве» | Юридические лица | 2 | 9 | 4,50 |
| ГУ МВД России по г. Москве | Юридические лица | 2 | 2 | 1,00 |
| ФКУ "ЦХиСО УМВД России по Кировской области" | Юридические лица | 1 | 3 | 3,00 |
| УМВД России по Белгородской области | Юридические лица | 1 | 3 | 3,00 |
| УПРАВЛЕНИЕ МИНИСТЕРСТВА ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО БЕЛГОРОДСКОЙ ОБЛАСТИ | Юридические лица | 1 | 2 | 2,00 |
| ООО "БИОН" | Юридические лица | 1 | 2 | 2,00 |
| ГУ МВД России по Нижегородской области | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной ответственностью "ФЕРОН" | Юридические лица | 1 | 1 | 1,00 |
| АО "БИОКАД" | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "БИОКАД" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ФЕРОН" | Юридические лица | 1 | 1 | 1,00 |
| ЗАО "БИОКАД" | Юридические лица | 1 | 1 | 1,00 |
| МВД России по РСО-А | Юридические лица | 1 | 1 | 1,00 |
| ГОСУДАРСТВЕННОЕ КАЗЕННОЕ УЧРЕЖДЕНИЕ НОВОСИБИРСКОЙ ОБЛАСТИ "ЦЕНТР ПО ОБЕСПЕЧЕНИЮ МЕРОПРИЯТИЙ В ОБЛАСТИ ГРАЖДАНСКОЙ ОБОРОНЫ, ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЙ И ПОЖАРНОЙ БЕЗОПАСНОСТИ НОВОСИБИРСКОЙ ОБЛАСТИ" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 837735f2-cef3-9eb7-2e66-fca448723661 | 57840-14 | 2020-05-07 | — | актуальная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

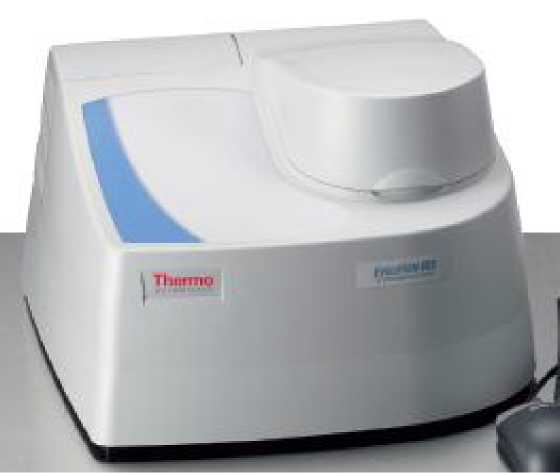

Внешний вид.
Спектрофотометры
Рисунок № 1

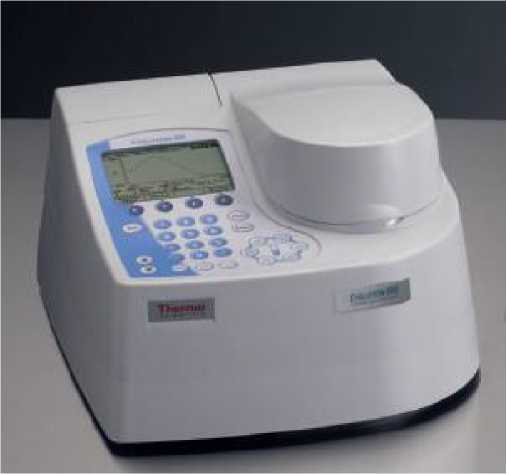

Внешний вид.
Спектрофотометры
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 22.07.2019
Номер записи - 148365
ID в реестре СИ - 370765
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Evolution 60S, нет модификации, Спектрофотометр Evolution 60S, -, Evolution 201, Evolution 220 и Evolution 260 Bio, Без модификации, нет данных, отсутствует
Производитель
Изготовитель - Корпорация "Thermo Fisher Scientific"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 62
Выдано извещений - 2
Кол-во периодических поверок - 42
Кол-во средств измерений - 15
Кол-во владельцев - 16
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Спектрофотометры (Evolution 60S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Корпорация "Thermo Fisher Scientific"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38943-13 21.10.2018 |
Спектрометры комбинационного рассеяния, DXR SmartRaman и DXR Raman Microscope Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40222-13 03.08.2024 |
Спектрометры атомно-абсорбционные, iCE 3300, iCE 3400 и iCE 3500 Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56563-14 10.01.2024 |
Спектрометры эмиссионные с индуктивно связанной плазмой, iCAP 7200 Duo, iCAP 7400 Radial, iCAP 7400 Duo, iCAP 7600 Radial, iCAP 7600 Duo Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57840-14 22.07.2019 |
Спектрофотометры, Evolution 60S Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
62126-15 30.10.2021 |
Спектрометры комбинационного рассеяния, DXRxi Raman Imaging Microscope Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70005-17 26.12.2022 |
Спектрометры комбинационного рассеяния, DXR2 SmartRaman, DXR2 Raman Microscope, DXR2xi Raman Imaging Microscope и iXR Raman Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72484-18 13.09.2024 |
Фурье-спектрометры инфракрасные, Antaris II Корпорация "Thermo Fisher Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Спектрофотометры (Evolution 60S)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 4 | 0 | 3 | 1 | 4 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "СЕВЕРО-ОСЕТИНСКИЙ ЦСМ" (RA.RU.311509) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 0 | 11 | 1 | 7 | 0 | 7 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 1 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрофотометры (Evolution 60S)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
5388 | 5005 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4895 | 5005 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4297 | 5005 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4964 | 5005 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
5340 | 5005 |
Программное обеспечение
Спектрометры оснащены встроенным либо автономным (VisionLite) ПО для управляющего компьютера, которое управляет работой спектрометра и отображает, обрабатывает и хранит полученные данные.
буквенные суффиксы.
** Встроенное ПО зашивается в момент производства и доступ к проверке цифрового идентификатора отсутствует
К метрологически значимой части автономного ПО относится исполняемый файл Visionlite.exe.
Метрологически значимая часть ПО выполняет следующие функции:
-
- управление прибором;
-
- установка режимов работы прибора;
-
- получение спектров оптической плотности исследуемых проб;
-
- обработка и хранение результатов измерений;
-
- построение калибровочных зависимостей;
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для версии 4.0) |
Алгоритм вычисления цифрового идентификат ора программно го обеспечения |
|
Встроенное |
Evolution |
4.0 или выше* |
---** |
— |
|
VisionLite |
Visionlite.exe |
4.0 или выше* |
A553CBD86315B08C5 C447929C7E5932B |
MD 5 |
*Кроме двух указанных цифр могут быть дополнительные цифровые и
- проведение диагностических тестов прибора .
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические
характеристики учтено при нормировании последних.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаНаносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на корпус спектрофотометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации спектрофотометров и, например, в следующих нормативных документах:
ГОСТ 18165-89 «Вода питьевая. Метод определения массовой концентрации алюминия» ГОСТ Р 51680-2000 «Вода питьевая. Метод определения содержания цианидов » ГОСТ 4974-72 «Вода питьевая. Методы определения содержания марганца» ГОСТ 4388-72 «Вода питьевая. Методы определения массовой концентрации меди» ГОСТ 18293-72 «Вода питьевая. Методы определения содержания свинца, цинка, серебра»
ГОСТ Р 52962-2008 «Вода. Методы определения содержания хрома (VI) и общего хрома» ГОСТ 31859-2012 «Вода. Метод определения химического потребления кислорода» ГОСТ Р 54948-2012 Мед. Метод определения глицерина»
ГОСТ Р 54947-2012 «Мед. Метод определения пролина»
ГОСТ Р 54946-2012 «Мед. Метод определения этанола »
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрофотометрам модели Evolution 60S
1. ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 50,0 мкм».
2. Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП-242-1706-2014 «Спектрофотометры Evolution 60S корпорации "Thermo Fisher Scientific", США. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 10.03.2014 г.
Основные средства поверки: комплект светофильтров КНС-10.2 или комплект светофильтров КС-105 и мера образцовая волновых чисел ТАС-1.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,Адрес: 190005, Санкт-Петербург, Московский пр., 10, тел. (812) 251-76-01,
Факс: (812) 713-01-14, эл. Почта info@vniim.ru
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, не прошедшего через исследуемый обьект.
Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из источника излучения (долгоживущая импульсная ксеноновая лампа), держателя образца, монохроматора и детектора сигнала. Оптико-механический и электронный узлы установлены в общем корпусе. Прибор построен по двухлучевой схеме, что приводит к более высокой точности измерений, отсутствию дрейфа и сдвигов пиков при изменении скорости сканирования. Модель Evolution 60S снабжена кюветодержателем с шестью позициями. Это позволяет автоматизировать процесс смены образцов и увеличить производительность.
По заказам приборы оснащаются дополнительными устройствами и принадлежностями, такими как разнообразные держатели образцов, системами контроля температуры и др.
Спектрофотометры серии Evolution 60S имеют USB-порты, через которые можно устанавливать связь с внешними электронными устройствами.
Спектрофотометр выпускается в двух исполнениях: со встроенным программным обеспечением (Local Control, при этом возможно управление и от внешнего компьютера) , в этом случае на верхней панели прибора имеется мембранная клавиатура и дисплей, и с управлением только от внешнего компьютера.
Внешний вид спектрофотометров приведен на рис. 1 и рис.2.
Рис.1 Внешний вид спектрофотометра Evolution 60S со встроенным управлением (Local Control) и возможностью управления от внешнего компьютера
Рис.2 Внешний вид спектрофотометра Evolution 60S с управлением только от внешнего компьютера
Комплект поставки определяется заказом и отражается в спецификации. Основной комплект включает:
- спектрофотометр
- 6- и поз . кюветодержатель
- руководство по эксплуатации
- методику поверки МП-242-1706-2014
- чехол пылезащитный
|
Спектральный диапазон, нм |
от 190 до 1100 |
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 0,1 до 99 |
|
Диапазон показаний спектрального коэффициента направленного пропускания, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности спектрофотометра при измерении коэффициентов направленного пропускания, % |
±1 |
|
Пределы допускаемой абсолютной погрешности установки |
±0,8 |
|
длин волн, нм | |
|
СКО случайной составляющей абсолютной погрешности установки длин волн, нм, не более |
0,2 |
|
Спектральная ширина щели, нм, не более |
1 |
|
Уровень шумов 1(в двухволновом режиме на 11=260 нм, 12=300 нм), Б, не более |
0,00025 |
|
Уровень рассеянного света, %, не более на 1=340 нм |
0,08 |
|
Скорость установки длины волны, нм/мин, не менее |
11000 |
|
Скорость сканирования, нм/мин |
10 - 4200 |
|
Шаг сканирования, нм |
0,1; ,02; 0,5; 1,0; 2,0; 3,0; 5,0 |
|
Габаритные размеры (ДхШхВ), мм |
330x410x235 |
|
Масса, кг, не более |
8,6 |
|
Средний срок службы, лет |
8 |
|
Потребляемая мощность, В • А |
80 |
|
Напряжение питания частотой 50±1 Гц, В |
100-240±10% |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °С |
15.35 |
|
- диапазон относительной влажности окружающего |
20.80 |
|
воздуха (при 25 °С), % - диапазон атмосферного давления, кПа |
84.106 |
