Номер по Госреестру СИ: 72484-18
72484-18 Фурье-спектрометры инфракрасные
(Antaris II)
Назначение средства измерений:
Фурье - спектрометры инфракрасные модели Antaris II (далее - спектрометры) предназначены для измерения оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в ближнем инфракрасном (БИК) диапазоне.
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 1
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 2
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 3
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 4
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 5
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 6
Программное обеспечение
В спектрометрах используется программное обеспечение (далее - ПО) RESULT, предназначенное для настройки параметров измерения, проверки рабочего состояния прибора, обработки выходной информации, построение графиков, печати и сохранения результатов анализа. Результаты измерений выводятся на экран персонального компьютера (далее - ПК). Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя. Имеются 4 уровня доступа:
-
- администратор,
-
- методист,
-
- аналитик,
-
- оператор.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RESULT |
Номер версии (идентификационный номер) ПО |
не ниже 3 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометров методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к фурье -спектрометрам инфракрасным модели Antaris IIПриказ Федерального агентства по техническому регулированию и метрологии от 29.11.2018 № 2840 Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация корпорации «Thermo Fisher Scientific», США
Поверка
Поверкаосуществляется по документу МП 034.Д4-18 с Изменением №1 «ГСИ. «Фурье - спектрометры инфракрасные модели Antaris II. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 02 апреля 2020 г.
Основные средства поверки:
- мера волновых чисел BRM 2065 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 61340-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрометра (место нанесения указано на рисунке 1)
Изготовитель
Корпорация «Thermo Fisher Scientific», СШААдрес: 5225 Verona, Road, Madison, WI 53711-4495, USA
Телефон: + 1 (608) 276-6100
Факс: +1 (608) 273-5046
Web-сайт: www.thermofisher.com
Заявитель
Московское представительство компании «Интертек Трейдинг Корпорейшн» (США)ИНН 9909004658
Юридический адрес: 107078, г. Москва, ул. Новая Басманная, д. 20, корп. 2
Адрес: 119049, г. Москва, Крымский Вал, д. 3, стр. 2, Бизнес-центр «Крымский Вал», офис 506
Телефон: +7 (495) 232-42-25
Факс: +7 (495) 783-35-91
E-mail: info@intertech-corp.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Контроль положения и скорости движения зеркал интерферометра осуществляется с использованием встроенного вспомогательного маломощного лазера.
Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье). Для устранения артефактов преобразования автоматически применяются процедура аподизации и фазовой коррекции. Все функции по регистрации интерферограммы, преобразованию Фурье, управлению спектрометром и математической обработке спектров выполняются программой RESULT.
Конструктивно спектрометры выполнены в виде стационарного автоматизированного настольного прибора с отдельно устанавливаемым персональным компьютером. Спектрометры состоят из оптического блока, включающего регенерируемый осушитель внутреннего объема прибора, цветной индикатор влажности и систему программного контроля влажности, а также встроенную систему самодиагностики и информирования о техническом состоянии прибора через управляющую программу и с помощью индикаторов на корпусе. Возможна комплектация с кюветным отделением и/или интегрирующей сферой.
Корпус спектрометров герметичный, с возможностью продувки сухим газом для полного устранения влияния атмосферных паров.
Общий вид спектрометров с обозначением места нанесения знака поверки представлен на рисунке 1
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место нанесения маркировки
Место нанесения знака поверки

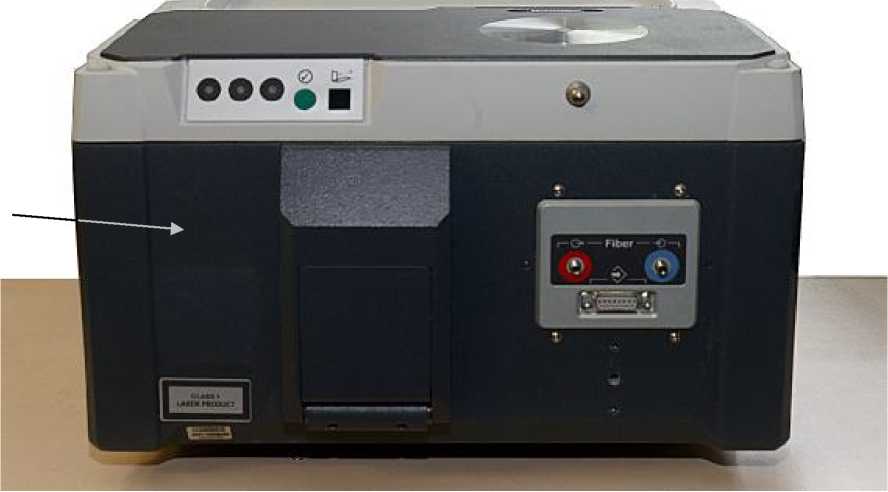

Рисунок 1 - Общий вид спектрометров, обозначение места нанесения знака поверки и
маркировки
Места пломбирования

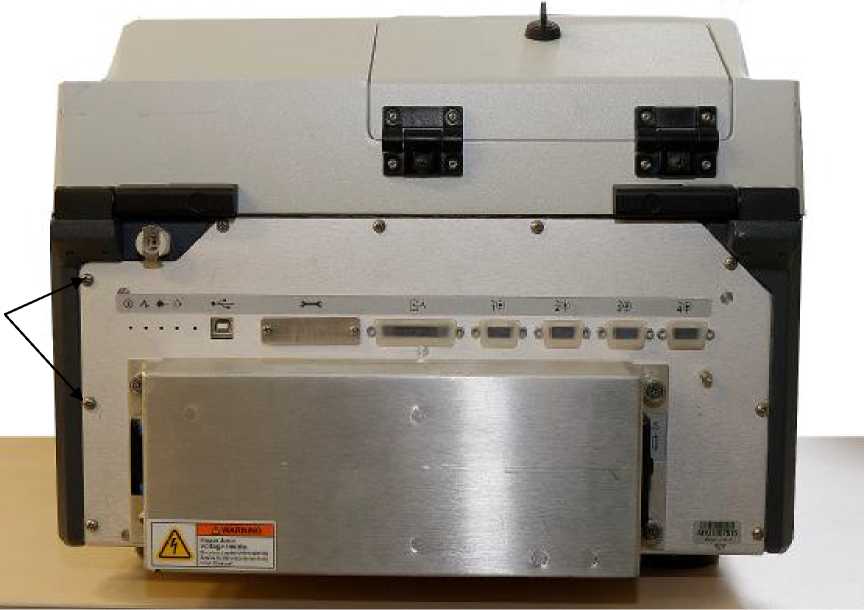

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон по шкале волновых чисел, см-1 |
от 12000 до 4000 |
Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел при максимальном разрешении, см-1 |
±2 |
Спектральное разрешение, см-1, не более |
4 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Предельное значение среднеквадратичного уровня шума в диапазоне от 6800 до 5800 см-1, е. о. п. 1) |
9940-6 |
Спектральный диапазон показаний по шкале волновых чисел, см-1 |
от 12000 до 3800 |
Расширенное спектральное разрешение 2), см-1 |
2 |
Скорость сканирования при разрешении 4 см-1, скан/с |
1 |
Параметры электрического питания: - напряжение переменного тока, В |
от 187 до 253 |
- частота переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность, В • А, не более |
110 |
Габаритные размеры средства измерений, мм, не более: - высота |
330 |
- ширина |
406 |
- длина |
685 |
Масса, кг, не более |
48 |
Средний срок службы, лет |
8 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Наработка на отказ, ч, не менее |
5000 |
Условия эксплуатации: о
|
от +16 до +27 80 от 84 до 106 |
|
