Номер по Госреестру СИ: 38943-13
38943-13 Спектрометры комбинационного рассеяния
(DXR SmartRaman и DXR Raman Microscope)
Назначение средства измерений:
Спектрометры комбинационного рассеяния моделей DXR SmartRaman и DXR Raman Microscope предназначены для измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, продуктах питания, почвах и т.д. по спектрам комбинационного рассеяния.
Внешний вид.
Спектрометры комбинационного рассеяния
Рисунок № 1
Внешний вид.
Спектрометры комбинационного рассеяния
Рисунок № 2
Программное обеспечение
Спектрометры оснащены автономным ПО для управляющего компьютера, которое управляет работой спектрометра и отображает, обрабатывает и хранит полученные данные.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для версии 9.2.41) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
OMNIC |
omvrm32.exe |
9.0 или выше* |
0A3AC8C0FA0D9708 E6D70EC76A5B2C5D |
MD 5 |
*Кроме двух указанных цифр могут быть дополнительные цифровые и буквенные суф-
фиксы.
К метрологически значимой части ПО относится исполняемый файл omvrm32.exe. Мет -рологически значимая часть ПО выполняет следующие функции:
- регистрация сигнала детектора;
- создание и хранение файлов методов измерений;
- получение спектра КР в частотной шкале из сигнала детектора;
- управление процедурой измерений;
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных .
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на правую панель корпуса спектрометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках(методах) измерений
приведены в документе «Спектрометры комбинационного рассеяния DXR SmartRaman и DXR Raman Microscope. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам комбинационного рассеяния моделей DXR SmartRaman и DXR Raman Microscope
Техническая документация корпорации “Thermo Fisher Scientific”, США.
Поверка
Поверка осуществляется по документу МП-242-1607-2013 «Спектрометры комбинационного рассеяния моделей DXR SmartRaman и DXR Raman Microscope фирмы "Thermo Fisher Scientific", США», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 25.07.2013 г.Основные средства поверки: пленка полистирола толщиной от 0,025 до 0,1 мм по ГОСТ 12998-85.
Изготовитель
Корпорация «Thermo Fisher Scientific», США.
Адрес: 5225 Verona Road, Madison, WI 53711-4495 U.S.A.
Тел.: (608) 276-6100. Факс: (608) 273-5046.
Заявитель
Московское представительство компании «Интертек Трейдинг Корпорейшн», США.
Адрес: 107078. Москва, ул. Новая Басманная, д.20, корп.2.
Тел./факс: (495) 232-42-25.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01,
Факс: (812) 713-01-14, эл. почта info@vniim.ru
Принцип действия прибора основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния (КР) или Рамановским спектром.
Конструктивно прибор состоит из источника излучения, осветителя, фильтра для ослабления рэлеевского рассеяния, монохроматора с дифракционной решеткой, детектора сигнала и электронного блока, объединенных в едином корпусе. При смене источника излучения меняются также решетка и фильтр, причем все элементы автоматически распознаются электронным блоком и программно проверяются на взаимную совместимость (концепция Smart-компонентов). В процессе эксплуатации осуществляется непрерывный автоматический контроль мощности лазера с целью стабилизации мощности возбуждения на пробе.
По заказам приборы оснащаются широким набором дополнительных устройств и принадлежностей, таких как разнообразные приставки для измерения спектров под углами 90 и 180 градусов, микроскопами, приставками для исследования полупроводниковых изделий и т.д. Возможна комплектация прибора источниками монохроматического излучения (лазерами) с различными длинами волн, перечисленными ниже в перечне метрологических и технических характеристик. Для каждого лазера возможна комплектация решетками, обеспечивающими различные спектральное разрешение и спектральный диапазон.
Для анализа массивных и/или удаленных объектов приборы могут снабжаться устройством сопряжения с волоконно-оптическим датчиком.
Обе модели унифицированы по основным блокам: источникам монохроматического излучения, монохроматорам, фильтрам релеевского рассеяния, дифракционным решеткам.
Модель DXR SmartRaman снабжена кюветным отделением для исследования макро-образцов твердых, порошкообразных и жидких проб. Может снабжаться турелью для автоматического позиционирования проб, а также устройством для позиционирования микропланшетов. Для устранения влияния неоднородности пробы снабжается устройством динамического сканирования участка поверхности VDPS.
Модель DXR Raman Microscope снабжается микроосветителем для исследования образцов размером от 1 мкм, с автоматизированным или ручным предметным столиком. По специальному заказу спектрометры дополнительно комплектуются библиотеками спектров широкого класса веществ, что позволяет проводить идентификацию исследуемых образцов
Внешний вид спектрометров приведен на рис.1 и рис.2.

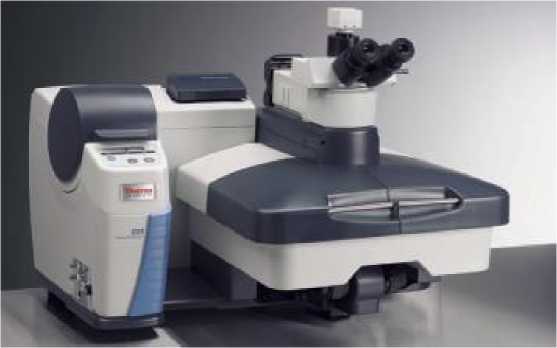

Рис. 1 Внешний вид спектрометра DXR Raman Microscope

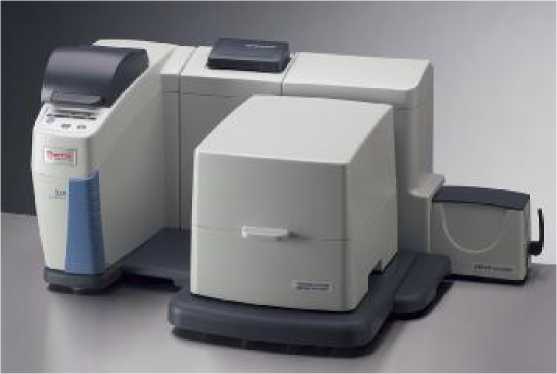

Рис. 2 Внешний вид спектрометра DXR SmartRaman
Комплект поставки определяется заказом и отражается в спецификации. Основной комплект включает:
- спектрометр ;
- руководство по эксплуатации;
- методику поверки МП-242-1607-2013.
Длины волн возбуждающего лазера, нм |
780, 633, 532, 455 |
Спектральный диапазон, см-1, с обзорной решеткой |
от 50 до 6000 |
Спектральное разрешение, см-1, не более, с дифракационными | |
решетками: | |
-высокого разрешения |
2,0 |
-низкого разрешения |
5,0 |
-обзорной |
11,0 |
Пределы допускаемой абсолютной погрешности шкалы волновых чисел, см-1, с решеткой низкого разрешения |
±2 |
Отношение сигнал-шум, не менее, для моделей: DXR Raman Microscope: | |
- на длинах волн 455 и 532 нм |
3000:1 |
- на длине волны 633 нм |
900:1 |
- на длине волны 780 нм |
750:1 |
DXR SmartRaman с приставкой 180°: | |
- на длинах волн 455 и 532 нм |
1500:1 |
- на длине волны 633 нм |
900:1 |
- на длине волны 780 нм |
225:1 |
DXR SmartRaman с горизонтальным расположением образца: | |
- на длинах волн 455 и 532 нм |
1000:1 |
- на длине волны 633 нм |
600:1 |
- на длине волны 780 нм |
150:1 |
Отношение сигнал-шум, не менее: | |
- на длинах волн 455 и 532 нм |
3000:1 |
- на длине волны 633 нм |
900:1 |
- на длине волны 780 нм |
750:1 |
Относительное СКО выходного сигнала, %, не более |
4,0 |
Напряжение питания частотой 50±1 Гц, В |
220 (+10...-15%) |
Потребляемая мощность, А, не более |
800 |
Габаритные размеры (ДхШхВ), мм, не более: | |
- модель DXR SmartRaman |
970X690X460 |
-модель DXR Raman Microscope |
970X690X610 |
Масса, кг, не более |
57 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
5000 |
Условия эксплуатации: -диапазон температур окружающего воздуха, °С -диапазон относительной влажности воздуха, %, не более - диапазон атмосферного давления, кПа |
от 16 до 27 80 от 84 до 106 |
