Сведения о средстве измерений: 68544-17 Приборы весоизмерительные

Номер по Госреестру СИ: 68544-17
68544-17 Приборы весоизмерительные
(КСК)

Назначение средства измерений:
Приборы весоизмерительные КСК (далее - приборы) предназначены для измерения аналоговых выходных сигналов весоизмерительных датчиков (далее - датчики) и преобразования их в значение массы.

Внешний вид. Приборы весоизмерительные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Приборы весоизмерительные
Рисунок № 1

Внешний вид. Приборы весоизмерительные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Приборы весоизмерительные
Рисунок № 2

Внешний вид. Приборы весоизмерительные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Приборы весоизмерительные
Рисунок № 3

Внешний вид. Приборы весоизмерительные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Приборы весоизмерительные
Рисунок № 4

Внешний вид. Приборы весоизмерительные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Приборы весоизмерительные
Рисунок № 5

Общие сведения

Дата публикации - 01.09.2022
Срок свидетельства - 07.09.2027
Номер записи - 160207
ID в реестре СИ - 382607
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

КСК10.1.4-1В5Р, КСК10.1.2-1В3Р, КСК10.0, КСК10, кск-18, КСК 18, КСК 10.6-2В4Р, КСК 10.5-1В2Р, КСК 10.3-1В2Р, КСК 10.2.1-4В4Р, КСК 10.2.1-3В3Р, КСК 10.2.1-2В2Р, КСК 10.1.5-1В1А5Р, КСК 10.1.4-1В5Р, КСК 10.1.2-4В4Р, КСК 10.1.2-1В3Р, КСК 10.0, КСК 10, КСК,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Вектор-ПМ" (ООО "Вектор-ПМ")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да

OR_3 Приказы Росстандарта — сводная аналитика

Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.

KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.

Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.

Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.

Бесплатный

Статистика

Кол-во поверок - 329
Выдано извещений - 2
Кол-во периодических поверок - 130
Кол-во средств измерений - 225
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1583 от 2022.06.28 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (4)

№1309 от 2023.06.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)

№1898 от 2017.09.07 Об утверждении типов средств измерений

№13 от 2018.01.10 О внесении изменений в описание типа на весы автомобильные неавтоматического действия МВСК-УВ

№19 от 2018.01.10 О внесении изменений в описание типа на весы крановые электронные КВ

№895 от 2018.05.11 О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 51857 "Весы автомобильные неавтоматического действия МВСК-УВ" и внесении изменений в описание типа

№1174 от 2022.05.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)

№2672 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2384 от 2024.10.10 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Приборы весоизмерительные (КСК)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Вектор-ПМ" (ООО "Вектор-ПМ")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
68544-17 07.09.2027	Приборы весоизмерительные, КСК Общество с ограниченной ответственностью "Вектор-ПМ" (ООО "Вектор-ПМ") (РОССИЯ г. Пермь)	ОТ МП	1 год
70469-18 26.02.2028	Весы платформенные электронные, МВСК С Общество с ограниченной ответственностью "Вектор-ПМ" (ООО "Вектор-ПМ") (РОССИЯ г. Пермь)	ОТ МП	1 год
80130-20 18.12.2025	Термопреобразователи сопротивления, ТРИД Общество с ограниченной ответственностью "Вектор-ПМ" (ООО "Вектор-ПМ") (РОССИЯ г. Пермь)	ОТ МП	2 года
82032-21 18.06.2026	Измерители-регуляторы многофункциональные, ТРИД Общество с ограниченной ответственностью "Вектор-ПМ" (ООО "Вектор-ПМ") (РОССИЯ г. Пермь)	ОТ МП	2 года
87182-22 24.10.2027	Весы крановые электронные, КВ Уралвес Общество с ограниченной ответственностью "Вектор-ПМ" (ООО "Вектор-ПМ") (РОССИЯ г. Пермь)	ОТ МП	1 год
93439-24 10.10.2029	Весы вагонные, Уралвес-В-С Общество с ограниченной ответственностью "Вектор-ПМ" (ООО "Вектор-ПМ") (РОССИЯ г. Пермь)	ОТ МП	1 год

RB_5 Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН»

Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.

Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.

Бесплатный

Кто поверяет Приборы весоизмерительные (КСК)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФГУП "ВНИИМС" (01.00225-2011)	РСТ	КСК10 КСК18	6		0	0	0	0	0	0
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		КСК 18 КСК10.2.1-2В2Р КСК10.2.1-4В4Р КСК18 КСК10.0	14		11	3	0	14	11	3
ФГУП «СНИИМ» (73)	РСТ	КСК	1		0	0	0	0	0	0
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429)	РСТ	КСК18 КСК10.0 КСК10.2.1-4В4Р КСК10 КСК10.1.2-1В3Р КСК10.4-1В3Р КСК10.1.4-1В5Р КСК10.1.5-1В1А5Р КСК КСК10.7-1В5Р	97	2	60	37	0	97	60	37
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	модификация КСК10.2-3В3Р КСК 10.6-2В4Р КСК 10.1.2-1В3Р КСК 10.2.1-2В2Р КСК 10.1.2-4В4Р КСК 10.2.1-4В4Р КСК10.6-2В4Р	27		0	27	0	3	0	3
ООО "ИЗМЕРИТЕЛЬ" (RA.RU.312353)		кск-18	1		1	0	0	0	0	0
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576)	РСТ		1		0	0	0	0	0	0
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		КСК 10.2.1-3В3Р КСК 18 КСК 10.0 КСК10.1.5-1В1А5Р КСК10.2.1-4В4Р КСК18 КСК 10.6-2В4Р КСК 10.5-1В2Р КСК 10.1.2-1В3Р КСК10.1.2-1В3Р	125		104	21	1	112	91	21
ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305)	РСТ	КСК10	1		0	1	0	1	0	1
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	КСК18	3		0	3	0	2	0	2
ООО "ПРОФВЕС" (RA.RU.314298)		КСК-18	1		0	1	0	1	0	1
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	КСК	2		0	2	0	2	0	2
Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579)	РСТ	КСК-18 КСК18	3		0	3	0	2	0	2
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	КСК10.1.2-1В3Р КСК10.5-1В2Р КСК10.6-2В4Р КСК10.1.5-1В1А5Р КСК18 КСК10.1.4-1В5Р	12	2	0	12	0	12	0	12
ООО «МетрЛифтСервис» (RA.RU.314115)		КСК18 КСК10.1.5-1В1А5Р	5		0	5	0	5	0	5
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341)		КСК 10.2.1-4В4Р КСК10.2.1-4В4Р КСК 10.1.2-1В3Р КСК 10	11		1	10	1	1	0	1
ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265)		КСК18	1		0	1	0	1	0	1
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576)	РСТ	КСК 10.1.4-1В5Р	2		0	2	0	2	0	2
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	КСК18 ТРИД ИСВ114-1В1А5Р-485 КСК10	16	2	14	2	0	0	0	0

Стоимость поверки Приборы весоизмерительные (КСК)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ НИЦ ПМ-Ростест Москва	14500	14500

Программное обеспечение

Программное обеспечение (далее ПО) приборов является встроенным и метрологически значимым, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Идентификационным признаком ПО служит номер версии, который отображается на дисплее по запросу через меню прибора.

Таблица 1 - Идентификационные данные . ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	КСК10	КСК18	КСК22
Номер версии (идентификационный номер) ПО	1.01, 1.02, 1.03	1.01, 1.02, 1.03	1.01, 1.02, 1.03
Цифровой идентификатор ПО	отсутствует, исполняемый код недоступен

Уровень защиты ПО соответствует высокому уровню по Р 50.2.077-2014.

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе прибора, и на титульный лист Руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к приборам весоизмерительным КСК:

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы; ТУ 4274-003-88085205-2017 Приборы весоизмерительные КСК. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»).
ИНН 5917597940
Юридический адрес: 614068, Пермский край, г. Пермь, ул. Дзержинского д. 1 корп.60, офис 42.
Адрес места деятельности: 614042, Пермский край, г. Пермь, ул. Ласьвинская, 110.
Тел. 8-800-100-24-89; mail@vektorpm.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
630004, Новосибирск, пр. Димитрова, 4
Тел. (383) 210-08-14, факс (383) 210-13-60, e-mail: director@sniim.ru

Приборы выполнены в отдельном корпусе и состоят из стабилизированного источника питания, встроенного аналого-цифрового преобразователя (АЦП), микропроцессора для обработки измерительной информации, цифровых интерфейсов связи RS-232/485, дисплея и клавиатуры.

Принцип действия приборов заключается в аналого-цифровом преобразовании входных электрических сигналов, поступающих с датчиков, дальнейшей их обработки и отображения измерительной информации в единицах массы на цифровом дисплее прибора с возможностью передачи этой информации периферийным устройствам через цифровые интерфейсы связи.

Приборы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1):

- устройство слежения за нулем (Т.2.7.3);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1).

Приборы выпускаются в трех модификациях: КСК10, КСК18, КСК22, отличающихся конструктивным исполнением, функциональными возможностями, стандартами интерфейсов связи.

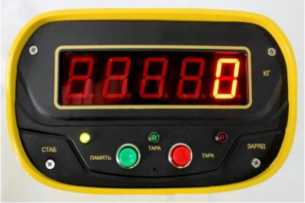

Общий вид приборов представлен на рисунке 1.

Внешний вид. Приборы весоизмерительные (КСК), http://oei-analitika.ru

КСК10

КСК18

КСК22

Рисунок 1 - Общий вид приборов

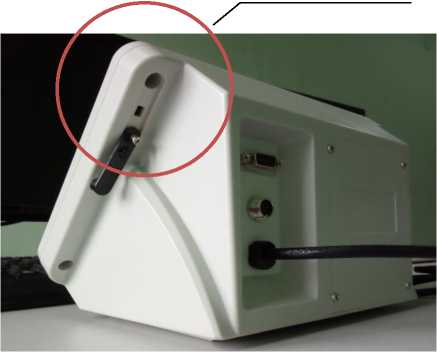

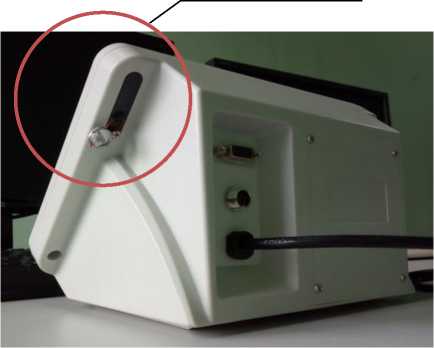

Схема пломбировки от несанкционированного доступа к метрологическим параметрам представлена на рисунке 2.

Защита обеспечивается блокировкой доступа в режим юстировки при помощи металлической пломбы на задней панели корпуса прибора (для КСК18), а также посредством пароля (для КСК10 и КСК22). Приборы имеют программную защиту (PIN-код) доступа к регулировке чувствительности, включающую несбрасываемый счетчик входов в данный режим.

Доступ открыт

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Опломбировано

Таблица 4 - Комплектность СИ

Наименование	Обозначение	Количество
Прибор КСК	Т427479.003	1 шт.
Кабель питания, элементы крепления		Определяется при заказе
Руководство по эксплуатации	КСКХХ Т427479.003РЭ	1 экз.*
Паспорт	КСКХХ Т427479.003ПС	1 экз.
Методика поверки	Mn-101-RA.RU.310556-2017	1 экз.
* - При поставке большого количества КСК по одному адресу количество документов должно быть оговорено дополнительно

Таблица 2 - Метрологические характеристики .

Наименование параметра	Значение
	КСК10	КСК18	КСК22
Класс точности по ГОСТ OIML R 76-1	III
Значение доли предела допускаемой погрешности (pi)	0,5
Максимальное число поверочных интервалов (Птах)	6000
Напряжение питания датчика (Uexe), В	5,0
Диапазон уравновешивания тары, % от максимальной нагрузки	100
Максимальное входное напряжение(Umax), мВ	4,0	4,0	5,5
Минимальное напряжение, приходящееся на одно поверочное деление (е), мкВ	1,4
Минимальное и максимальное полные сопротивления датчика (Rimin Rimax), Ом	от 50 до 2000
Диапазон измеряемых значений рабочего коэффициента передачи (РКП) датчика, мВ/В	от 0,0 до 3,0

Таблица 3 - Технические характеристики

Наименование параметра	Значение
Наименование параметра	КСК10	КСК18	КСК22
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от -20 до +50 от 20 до 90
Максимальное значение отношения длины кабеля к поперечному сечению (L/A)max, м/мм²	150
Число рязрядов индикации	4	6	5
Габаритные размеры, мм, не более (длина^хширина^хвысота)	100x100x110	250x200x200	450x300x700
Масса, кг, не более	1	2	5
Схема подключения датчика	четырехпроводная	четырех- или шестипроводная	четырехпроводная
Интерфейс для связи с ПК	RS485	RS232/ RS485; опционально: Bluetooth, WI FI	опционально: Bluetooth, WI FI
Потребляемая мощность, В^А, не более	10	6	12

Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц

от 187 до 242

от 49 до 51

Вероятность безотказной работы за 2000 ч

0,92

Срок службы не менее, лет
