[2] - Код конструктивного исполнения:

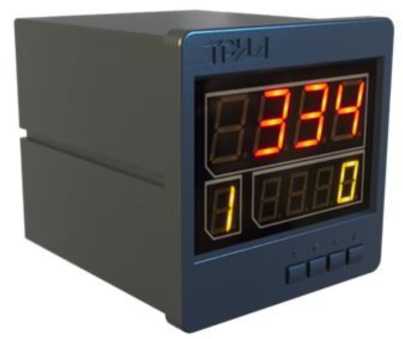

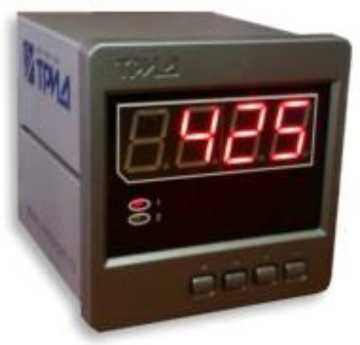

101, 112, 114 - светодиодная цифро-знаковая индикация, металлический корпус для щитового монтажа, одноканальный

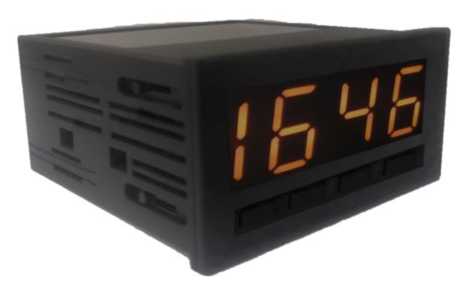

111 - светодиодная цифро-знаковая индикация, пластиковый корпус для щитового монтажа, одноканальный

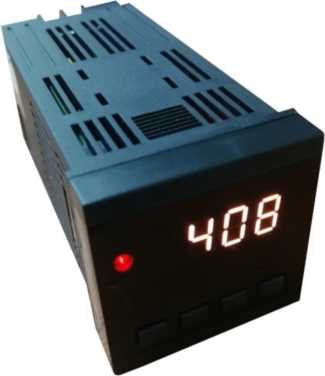

121 - светодиодная цифро-знаковая индикация, пластиковый корпус для щитового монтажа, одноканальный

122, 124 - светодиодная цифро-знаковая индикация, металлический корпус для щитового монтажа, многоканальный

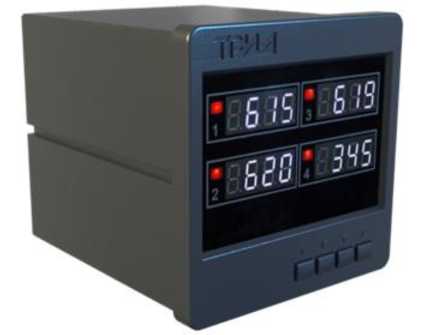

144 - светодиодная цифро-знаковая индикация, металлический корпус для щитового монтажа, многоканальный, 4 окна индикации

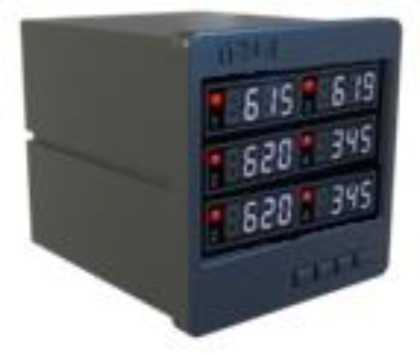

146 - светодиодная цифро-знаковая индикация, металлический корпус для щитового монтажа, многоканальный, 6 окон индикации

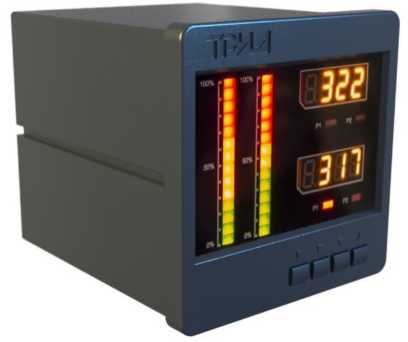

322 - светодиодная цифро-знаковая индикация и вертикальная графическая шкала, металлический корпус для щитового монтажа

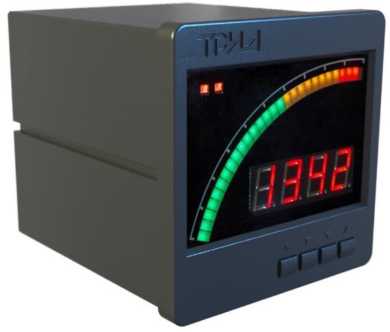

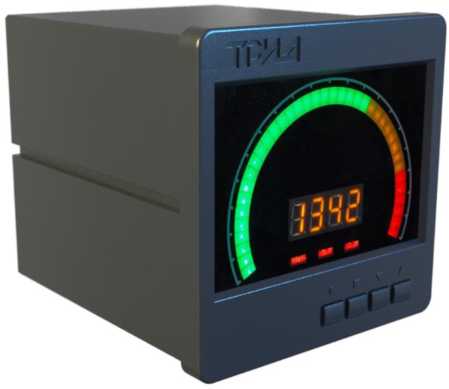

332 - светодиодная цифро-знаковая индикация и дуговая графическая шкала, металлический корпус для щитового монтажа

342 - светодиодная цифро-знаковая индикация и круговая графическая шкала, металлический корпус для щитового монтажа

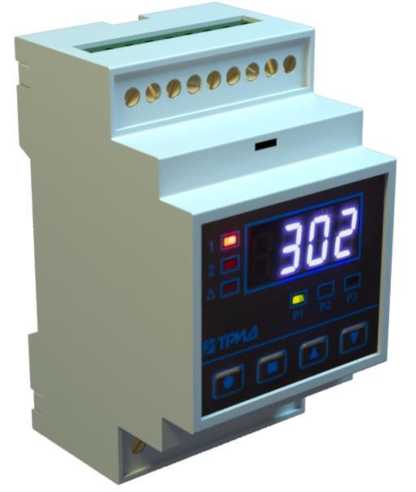

222 - светодиодная цифро-знаковая индикация, корпус на DIN-рейку

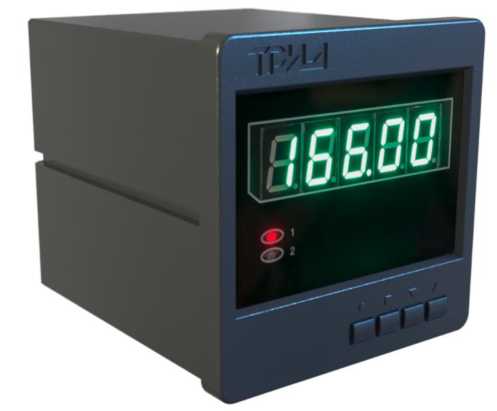

151 - светодиодная цифро-знаковая индикация, металлический корпус для щитового монтажа, пятизнаковая индикация, 1 строка индикации

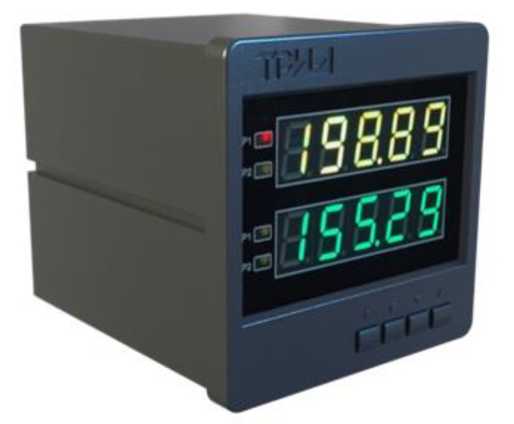

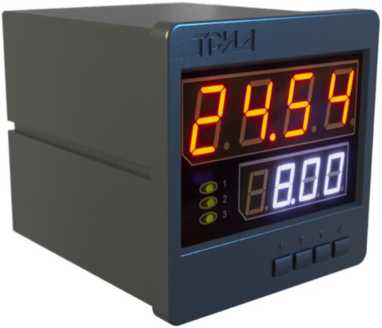

152 - светодиодная цифро-знаковая индикация, металлический корпус для щитового монтажа, пятизнаковая индикация, 2 строки индикации

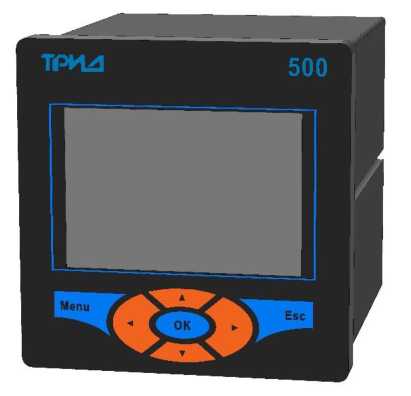

500 - жидкокристаллический дисплей, металлический корпус для щитового монтажа

[3] - Количество входов и типы и количество выходных устройств:

хВ - х-количество, В - вход (канал)

хР - х-количество, Р - релейный выход (электромагнитное реле)

хС - х-количество, С - оптосимисторный ключ

хА - х-количество, А - токовый выход

хТ - х-количество, Т - транзисторный ключ

[4] - 1Д-дополнительный дискретный вход (указывается только при наличии)

[5] - Интерфейс RS485 (указывается только при наличии)

[6] - Питание, указывается в скобках, если отличается от базового варианта

Наименование

Обозначение

Кол-во

Измеритель-регулятор многофункциональный ТРИД

модель и конструктивное исполнение - в соответствии с заказом

1 шт.

Паспорт

ВПМ 421210.009 ПС

1 экз.

Руководство по эксплуатации (в электронном виде)

ВПМ 421210.009 РЭ

1 экз. (*)

Методика поверки

МП 207-064-2020

1 экз.

Комплект монтажных частей (если предусмотрено модификацией прибора)

-

1 комп.

Примечания:

^{( )} - Доступно для свободного скачивания на сайте изготовителя.

Типы НСХ⁽¹⁾, входные сигналы

Диапазон измерений

Единица младшего разряда

Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)

Пределы допускаемой дополнительной приведенной погрешности (от диапазона измерений), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +18 до + 22°С) на 10 °C, %

Pt100

(а=0,00385 °С^-1)

от -200 до +750 °С

Pt50

(а=0,00385 °С^-1)

от -200 до +850 °С

100П

(а=0,00391 °С^-1)

от -200 до +750 °С

50П

(а=0,00391 °С^-1)

от -200 до +850 °С

100М

(а=0,00428 °С^-1)

от -180 до +200 °С

50М

(а=0,00428 °С^-1)

от -180 до +200 °С

0,1°С

или 1°С

100Н

(а=0,00617 °С^-1)

от -60 до +180 °С

±0,5

±0,25

50Н

(а=0,00617 °С^-1)

от -60 до +180 °С

K

от -50 до +1300 °С

N

от -250 до +1300°С

L

от -200 до +800 °С

S

от 0 до +1600 °С

R

от 0 до +1600 °С

B

от +600 до +1600 °С

A-1

от +1000 до +2500 °С

A-2

от +1000 до +2500 °С

A-3

от +1000 до +2500 °С

Типы НСХ⁽¹⁾, входные сигналы

Диапазон измерений

Единица младшего разряда

Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)

Пределы допускаемой дополнительной приведенной погрешности (от диапазона измерений), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +18 до + 22°С) на 10 °C, %

J

от -40 до +900 °С

0,1°С

или 1°С

±0,5

±0,25

T

от -200 до +400 °С

E

от -200 до +900 °С

M

от -200 до +100°С

РК-15

от +400 до +1500 °С

РС 20

от +900 до +1900 °С

мА

от 0 до 20

0,1 или

0,01 ⁽⁴⁾

±0,25

±0,125

мА

от 4 до 20

мВ⁽²⁾

от -10 до +75

мВ⁽³⁾

от -9,99 до +72

Примечания:

• ⁽¹) типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.5852001 (МЭК 60584-1) соответственно.

• - градуировки РК-15 и РС-20 по ГОСТ 10627-71;

• - пределы допускаемой абсолютной погрешности компенсации температуры свободных (холодных) концов термоэлектрического преобразователя ±1,0 °С во всем диапазоне измеряемых температур;

• ⁽²⁾ для всех кодов конструктивного исполнения кроме конструктивного исполнения 500;

• ⁽³⁾ для конструктивного исполнения 500.

⁽⁴⁾ в единицах измерений выбранного типа входного сигнала, в случае работы в режиме масштабирования единица младшего разряда устанавливается оператором.

Наименование характеристики

Значение характеристики

Диапазон входного сигнала, мВ

от -16 до +16

Минимальное и максимальное полные сопротивления датчика (Rl .min.. .Rl .max), Ом

от 50 до 2000

Максимальное входное напряжение, В

4

Диапазон измерений рабочего коэффициента передачи (РКП) датчика, мВ/В

от 1,0 до 3,0

Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)

±0,25

Пределы допускаемой дополнительной приведенной погрешности (от диапазона измерений), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +18 до + 22 °С) на 10 °C, %

±0,125

Количество подключаемых тензодатчиков, шт.

от 1 до 6 (на каждый канал)

Наименование характеристики

Значение характеристики

Выходной сигнал подключаемых датчиков давления, мА

от 0 до 20

от 4 до 20

Пределы допускаемой основной приведенной погрешности (от диапазона измерений), %

±0,25

Пределы допускаемой дополнительной приведенной погрешности (от диапазона измерений), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +18 до + 22 °С) на 10 °C, %

±0,125

Наименование характеристики

Значение характеристики

Параметры электрического питания:⁽¹⁾ - напряжение переменного тока, В

от 187 до 242

- частота переменного тока, Гц

50

Напряжение питания весоизмерительного датчика, подключаемого к приборам модели ИСВ, (Uexe), В

5

Параметры электрического питания датчика, подключаемого к приборам модели ИСД:

- напряжение постоянного тока, В

24

- сила тока, мА

150

Габаритные размеры (длина^хвысота^хширина), не более, мм:

- для конструктивных исполнений 101, 112, 114, 122, 124, 144, 146, 322, 332, 342, 151, 152, 500;

96,0 ^х 96,0 ^х 110,0

- для конструктивного исполнения 111

48,0 х 48,0 х 110,0

- для конструктивного исполнения 121

48,0 х 96,0 х 110,0

- для конструктивного исполнения 222

52,0 х 92,0 х 60,0

Температура окружающей среды при эксплуатации, °С

от -30 до +50

Относительная влажность окружающей среды, не более, %

90

Средняя наработка на отказ, ч, не менее

45000

Средний срок службы, лет, не менее

10

Примечание:

⁽¹⁾ - Базовый вариант питания, по согласованию с заказчиком приборы могут быть

изготовлены с другими вариантами питания.
