Номер по Госреестру СИ: 68344-17
68344-17 Спектрометры оптико-эмиссионные с индуктивно связанной плазмой
(ICP-5000)
Назначение средства измерений:
Спектрометры оптико-эмиссионные с индуктивно связанной плазмой ICP-5000 (далее - спектрометры) предназначены для измерений содержания элементов в водных растворах, природных и сточных водах, продуктах питания, почвах, металлах и их сплавах, геологических пробах, рудах, концентратах, нефти, нефтепродуктах и отработанных смазочных маслах и т.д. в соответствии с аттестованными и стандартизованными методиками (методами) измерений.
Внешний вид.
Спектрометры оптико-эмиссионные с индуктивно связанной плазмой
Рисунок № 1
Внешний вид.
Спектрометры оптико-эмиссионные с индуктивно связанной плазмой
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.08.2027
Номер записи - 159993
ID в реестре СИ - 382393
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модель ICP-5000DUO, мод. ICP-5000DUO, ICP-5000DUO, ICP-5000 модель ICP-5000DUO, ICP-5000 DUO, ICP-5000, -,
Производитель
Изготовитель - Фирма "Focused Photonics (Hangzhou) Inc."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 26
Выдано извещений - 1
Кол-во периодических поверок - 13
Кол-во средств измерений - 10
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1593 от 2022.06.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (2)
№1777 от 2016.11.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО АНК "Башнефть"
№1730 от 2017.08.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры оптико-эмиссионные с индуктивно связанной плазмой (ICP-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Focused Photonics (Hangzhou) Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68344-17 15.08.2027 |
Спектрометры оптико-эмиссионные с индуктивно связанной плазмой, ICP-5000 Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
74675-19 05.04.2024 |
Анализаторы металлов и сплавов, M4000 Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
88988-23 11.05.2028 |
Анализаторы хвостовых и отходящих газов, ОМА-3510 Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
93503-24 16.10.2029 |
Масс-спектрометры тандемные с индуктивно связанной плазмой, EXPEC 7350 Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
93965-24 29.11.2029 |
Газоанализаторы, LGA Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Спектрометры оптико-эмиссионные с индуктивно связанной плазмой (ICP-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 2 | 2 | 0 | 4 | 2 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ООО «Поверие» (RA.RU.313216) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 6 | 5 | 1 | 0 | 6 | 5 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры оптико-эмиссионные с индуктивно связанной плазмой (ICP-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 8885 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7400 | 8885 |
|
ООО «Поверие» Москва |
9000 | 8885 |
|
ФБУ Тюменский ЦСМ Тюменская область |
11861 | 8885 |
Программное обеспечение
Спектрометр оснащен программным обеспечением, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для спектрометра |
|
Идентификационное наименование ПО |
Element V |
|
Номер версии ПО (идентификационный номер ПО), не ниже |
P004.V03A.009 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Повседневное обслуживание» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам оптико-эмиссионным с индуктивно связанной плазмой ICP-5000ГОСТ Р 8.735.0-2011 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения».
Техническая документация фирмы «Focused Photonics (Hangzhou) Inc.», Китай.
Изготовитель
Фирма «Focused Photonics (Hangzhou) Inc.», КитайАдрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejifng Province
Телефон: +86-571-85012162
Факс: +86-571-85012188-1018
Web-сайт: http://www.fpi-inc.com
E-mail: wang_jie@fpi-inc.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)Адрес: Россия, 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18 Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия спектрометров оптико-эмиссионных с индуктивно связанной плазмой ICP-5000 основан на методе эмиссионного спектрального анализа с возбуждением спектра пробы в аргоновой плазме, которая возникает под действием высокочастотного электромагнитного поля. Содержание элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и содержанием элемента в образце для градуировки.
Спектрометры представляют собой стационарные настольные приборы, состоящие из основного блока, персонального компьютера с управляющим программным обеспечением, системы рециркуляции воды для охлаждения индукционной катушки (поставляется по заказу). Основной блок спектрометра включает в себя источник возбуждения спектра (состоит из перистальтического насоса, аэрозольной камеры, распылителя, плазменной горелки и индукционной катушки, подключенной к твердотельному ВЧ-генератору регулируемой мощности), блок спектрометра с оптической системой по схеме «Эшеле», систему регистрации спектра на основе матричного CCD-детектора размером 1024*1024 пикселей, блок электроники с микроконтроллером и систему газоснабжения.
Спектрометры выпускаются двух моделей: ICP-5000DUO и ICP-5000R. Модели отличаются друг от друга способом наблюдения плазмы: радиальный и аксиальный для модели ICP-5000DUO; радиальный для модели ICP-5000R.
Каждый экземпляр спектрометров имеет заводской номер, расположенный на табличке на задней стороне спектрометра. Заводской номер имеет буквенно-цифровой формат и наносится типографским способом. Знак поверки и знак утверждения типа наносятся на лицевую панель спектрометра.
Общий вид средства измерений и обозначение мест нанесения знака поверки и знака утверждения типа представлены на рисунке 1. Место нанесения заводского номера на спектрометры представлено на рисунке 2.
Место нанесения знака утверждения
типа

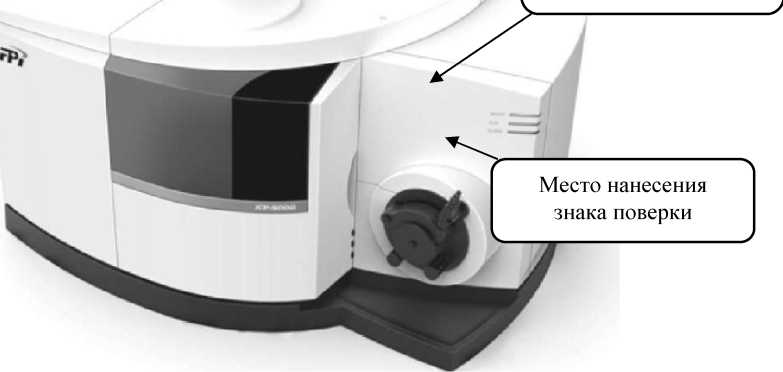

Рисунок 1 - Общий вид средства измерений
---------------------------\
Место нанесения заводского номера
___________________________/

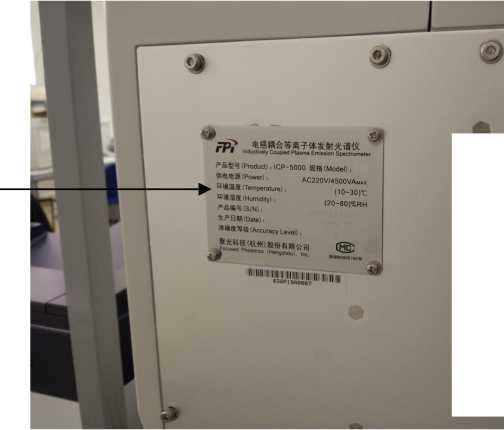

Рисунок 2 - Место нанесения заводского номера на спектрометры оптикоэмиссионные с индуктивно связанной плазмой ICP-5000
Пломбирование спектрометров конструкцией не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрометр оптико-эмиссионный с индуктивно связанной плазмой ICP-5000 |
ICP-5000 |
1 шт. |
|
Система рециркуляции воды для охлаждения индукционной катушки (по заказу) |
- |
1 шт. |
|
Комплект монтажных частей и расходных материалов |
- |
1 шт. |
|
Персональный компьютер (по заказу) |
ПК |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
МП 49-251-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для спектрометра | |
|
ICP-5000DUO |
ICP-5000R | |
|
Спектральный диапазон, нм |
от 165 до 870 | |
|
Спектральное разрешение, нм (на длине волны близкой к 200 нм), не более |
0,008 | |
|
Пределы обнаружения элементов (по критерию 3о), мкг/дм3 цинк (Z 213,856 нм) радиальное наблюдение аксиальное наблюдение кадмий (Z 228,802 нм) радиальное наблюдение аксиальное наблюдение свинец (Х=220,353 нм) радиальное наблюдение аксиальное наблюдение |
0,8
0,4 28,0 3,3 |
28,0 |
|
Предел допускаемого значения относительного среднего квадратического отклонения результата измерений массовой концентрации элементов, % |
1 | |
|
Таблица 3 - Основные технические ха |
рактеристики | |
|
Наименование характеристики |
Значение характеристики для спектрометра | |
|
ICP-5000DUO |
ICP-5000R | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220 ± 22 | |
|
- частота переменного тока, Г ц |
50 ± 1 | |
|
Потребляемая мощность, В-А, | ||
|
не более |
4500 | |
|
Расход аргона, дм3/мин, не более |
14 | |
|
Габаритные размеры средства измерений, мм, не более | ||
|
- длина |
732 | |
|
- ширина |
935 | |
|
- высота |
659 | |
|
Масса, кг, не более: |
98 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от + 10 до + 30 | |
|
Наименование характеристики |
Значение характеристики для спектрометра | |
|
ICP-5000DUO |
ICP-5000R | |
|
- относительная влажность, % |
от 20 до 80 | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
