Номер по Госреестру СИ: 93503-24
93503-24 Масс-спектрометры тандемные с индуктивно связанной плазмой
(EXPEC 7350)
Назначение средства измерений:
Масс-спектрометры тандемные с индуктивно связанной плазмой EXPEC 7350 (далее - масс-спектрометры) предназначены для измерений содержания элементов и их изотопов в твердых и жидких веществах и материалах.
Внешний вид.
Масс-спектрометры тандемные с индуктивно связанной плазмой
Рисунок № 1
Общие сведения
Дата публикации - 17.10.2024
Срок свидетельства - 16.10.2029
Номер записи - 195317
ID в реестре СИ - 1420550
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Focused Photonics (Hangzhou) Inc."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2464 от 2024.10.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Масс-спектрометры тандемные с индуктивно связанной плазмой (EXPEC 7350)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Focused Photonics (Hangzhou) Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68344-17 15.08.2027 |
Спектрометры оптико-эмиссионные с индуктивно связанной плазмой, ICP-5000 Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
74675-19 05.04.2024 |
Анализаторы металлов и сплавов, M4000 Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
88988-23 11.05.2028 |
Анализаторы хвостовых и отходящих газов, ОМА-3510 Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
93503-24 16.10.2029 |
Масс-спектрометры тандемные с индуктивно связанной плазмой, EXPEC 7350 Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
93965-24 29.11.2029 |
Газоанализаторы, LGA Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Масс-спектрометры тандемные с индуктивно связанной плазмой (EXPEC 7350)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Масс-спектрометры тандемные с индуктивно связанной плазмой (EXPEC 7350)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Масс-спектрометры позволяющим проводить экспериментальных данных, результаты измерений на персональный компьютер.оснащены программным обеспечением (далее - ПО), контроль процесса измерений, осуществлять сбор обрабатывать и сохранять полученные результаты, передавать
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014. Идентификационные данные ПО масс-спектрометров приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EXPEC7350 |
|
Номер версии ПО (идентификационный номер ПО) |
TQ-MS7350.P004.VXXX.XXXX |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относятся к метрологически значимой части ПО и могут принимать цифровые значения от 0 до 9 или буквенные от A до Z. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Информация о приборе» документа «Масс-спектрометры тандемные с индуктивно связанной плазмой EXPEC 7350. Руководство по эксплуатации».
Применение масс-спектрометров в обеспечения единства измерений осуществляется в методиками (методами) измерений.
сфере государственного регулирования соответствии с аттестованными
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы «Focused Photonics (Hangzhou) Inc.», Китай.
ПравообладательФирма «Focused Photonics (Hangzhou) Inc.», Китай
Адрес: Binjiang District, Bin'an Road No.760, Hangzhou, Zhejiang, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательскийунитарного институт
предприятия «Всероссийский научно-метрологии имени Д.И.Менделеева»
(УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в высокочастотной аргоновой индуктивно-связанной плазме, возбуждаемой высокочастотным электромагнитным полем.
Конструктивно масс-спектрометры представляют собой настольные приборы, включающие в себя систему ввода пробы (состоит из перистальтического насоса и распылительной камеры), источник ионов (блок плазменной горелки), интерфейс с системой конусов, систему ионной оптики, вакуумную систему, тандемный масс-анализатор, детектор ионов, управляющую электронику.
Исследуемый образец с помощью перистальтического насоса (или разряжения внутри распылителя) подается в распылитель и затем в виде аэрозоля переносится потоком аргона в индуктивно-связанную плазму. Под действием высокой температуры вещества, содержащиеся в образце, испаряются, распадаются на атомы и ионизируются. Ионы проходят через систему конусов и ионной оптики, основной функцией которых является фокусировка ионов и придание им оптимальной кинетической энергии. Затем ионы отделяются от фотонов и нейтральных частиц путем изменения траектории их движения на 90° в линзе-дефлекторе и попадают в масс-анализатор, где происходит разделение ионов в соответствии с отношением массы к заряду. Регистрация интенсивности ионного потока осуществляется с помощью вторичного электронного умножителя. Система ионной оптики, тандемный масс-анализатор и детектор ионов находятся в вакуумированной камере, вакуум в которой создается при помощи турбомолекулярного насоса.
Для создания предварительного вакуума масс-спектрометры комплектуются внешним форвакуумным насосом. Для охлаждения систем масс-спектрометра используется внешняя система охлаждения (рециркулятор). Управление работой масс-спектрометров с устанавливаемым
происходит при помощи персонального компьютера специализированным программным обеспечением.
Масс-анализатор масс-спектрометров построен по
принципу тандемной масс-спектрометрии и содержит три последовательно установленных масс-фильтра (квадруполь -соударительная ячейка - квадруполь), что позволяет использовать режим МС/МС для устранения спектральных наложений при анализе целевых компонентов сложных проб.
Масс-спектрометры выпускаются моделей «A» и «S», отличающихся между собой (функция реализована только
возможностью подачи кислорода в соударительную ячейку в модели «S»).
Корпус масс-спектрометров изготавливается из пластмассы, окрашивается в цвета в соответствии с производителя.
металлических сплавов и технической документацией
Каждый экземпляр масс-спектрометров имеет серийный номер, расположенный на информационной табличке на задней панели масс-спектрометра. Серийный номер имеет буквенно-цифровой формат и наносится гравированием или типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид масс-спектрометров и место нанесения серийного номера на средство измерений представлены на рисунке 1.

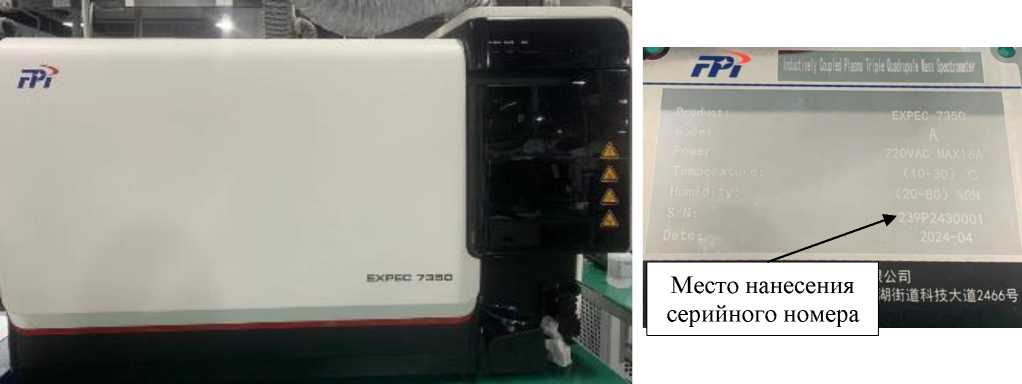

Рисунок 1 - Общий вид масс-спектрометров тандемных с индуктивно связанной плазмой EXPEC 7350 и место нанесения серийного номера
Пломбирование масс-спектрометров не предусмотрено. Конструкция масс-спектрометров обеспечивает ограничение доступа к частям масс-спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение Масс-спектрометры позволяющим проводить экспериментальных данных, результаты измерений на персональный компьютер.
оснащены программным обеспечением (далее - ПО), контроль процесса измерений, осуществлять сбор обрабатывать и сохранять полученные результаты, передавать
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014. Идентификационные данные ПО масс-спектрометров приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EXPEC7350 |
|
Номер версии ПО (идентификационный номер ПО) |
TQ-MS7350.P004.VXXX.XXXX |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относятся к метрологически значимой части ПО и могут принимать цифровые значения от 0 до 9 или буквенные от A до Z. | |
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Масс-спектрометр тандемный с индуктивно связанной плазмой |
EXPEC 7350 |
1 шт. |
|
Форвакуумный насос |
- |
1 шт. |
|
Система охлаждения |
- |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. |
|
Программное обеспечение |
ПО |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон анализируемых масс, а.е.м. |
от 2 до 260 включ. |
|
Разрешающая способность на уровне 10 % высоты пика*, а.е.м., |
0,8 |
|
не более | |
|
Чувствительность*, (имп/с)/(мг/дм3), не менее: | |
|
- Li (7Li) |
1,2 • 108 |
|
- Co (59Co) |
2,5 • 108 |
|
- Cd (114Cd) |
3,0 • 107 |
|
- Pb (206Pb) |
4,0 • 107 |
|
Предел обнаружения*, нг/дм3, не более: | |
|
- Li (7Li) |
15,0 |
|
- Co (59Co) |
2,5 |
|
- Cd (114Cd) |
2,5 |
|
- Pb (206Pb) |
2,5 |
|
Предел допускаемого относительного среднего квадратического | |
|
отклонения выходного сигнала, % |
2 |
|
* В режиме работы тандемного масс-анализатора «Q2» | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного изменения выходного сигнала | |
|
за 2 часа непрерывной работы (долговременная стабильность | |
|
выходного сигнала), % |
2,0 |
|
Относительная интенсивность сигнала оксидных ионов | |
|
(138Ва16О+/138Ва+)*, %, не более |
0,5 |
|
Относительная интенсивность сигнала двухзарядных ионов | |
|
(138Ba++/138Ba+)*, %, не более |
4,0 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±20 |
|
- частота переменного тока, Гц |
50 |
|
Габаритные размеры, мм, не более - высота |
700 |
|
- ширина |
1200 |
|
- длина |
680 |
|
Масса, кг, не более |
300 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +18 до +24 |
|
- относительная влажность, % |
от 20 до 60 |
|
* В режиме работы тандемного масс-анализатора «Q2» |
