Номер по Госреестру СИ: 88988-23
88988-23 Анализаторы хвостовых и отходящих газов
(ОМА-3510)
Назначение средства измерений:
Анализаторы хвостовых и отходящих газов ОМА-3510 (далее - анализаторы) предназначены для автоматических непрерывных измерений объемной доли сероводорода H2S и диоксида серы SO2 в технологических газовых средах при контроле технологических процессов.
Внешний вид.
Анализаторы хвостовых и отходящих газов
Рисунок № 1
Внешний вид.
Анализаторы хвостовых и отходящих газов
Рисунок № 2
Внешний вид.
Анализаторы хвостовых и отходящих газов
Рисунок № 3
Общие сведения
Дата публикации - 11.05.2023
Срок свидетельства - 11.05.2028
Номер записи - 190980
ID в реестре СИ - 1408488
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Focused Photonics (Hangzhou) Inc."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы хвостовых и отходящих газов (ОМА-3510)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Focused Photonics (Hangzhou) Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68344-17 15.08.2027 |
Спектрометры оптико-эмиссионные с индуктивно связанной плазмой, ICP-5000 Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
74675-19 05.04.2024 |
Анализаторы металлов и сплавов, M4000 Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
|
88988-23 11.05.2028 |
Анализаторы хвостовых и отходящих газов, ОМА-3510 Фирма "Focused Photonics (Hangzhou) Inc." (КИТАЙ ) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Кто поверяет Анализаторы хвостовых и отходящих газов (ОМА-3510)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы хвостовых и отходящих газов (ОМА-3510)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО, специально разработано производителем для анализаторов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку (включая градуировку и сигнализацию) и диагностику состояния анализатора с помощью управляющей панели.
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ОМА-3500 |
|
Номер версии (идентификационный номер ПО), не ниже |
HMIE.OMA3510.P003.V05B01.001 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Анализаторы хвостовых и отходящих газов ОМА-3510. Руководство по эксплуатации», раздел 1.2 «Принцип измерений» и раздел 4.6 «Измерение и управление компонентами».
Нормативные и технические документы
Нормативные документы, устанавливающие требования средству измерений
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ПравообладательФирма «Focused Photonics (Hangzhou) Inc.», КНР
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou City, Zhejiang Province, P.R. China, 310052
Телефон: +8657185012162
E-mail: wang_jie@yfpi-inc.com
Изготовитель
Фирма «Focused Photonics (Hangzhou) Inc.», КНРАдрес: 760 Bin'an Road, Binjiang District, Hangzhou City, Zhejiang Province, P.R. China, 310052
Телефон: +8657185012162
E-mail: wang_jie@yfpi-inc.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма «Focused Photonics (Hangzhou) Inc.», КНРАдрес: 760 Bin'an Road, Binjiang District, Hangzhou City, Zhejiang Province, P.R. China, 310052
Телефон: +8657185012162
E-mail: wang_jie@yfpi-inc.com
Принцип действия анализаторов - спектрофотометрический, основанный на измерении поглощения ультрафиолетового излучения (UV) молекулами определяемых компонентов с применением дифференциальной оптической абсорбционной спектроскопии (DOAS). Изменение оптического поглощения образца зависит от содержания измеряемого компонента в соответствии с законом Бугера - Ламберта - Бера.
Конструктивно анализатор состоит из зонда, устанавливаемого непосредственно в точке отбора пробы, и взрывозащищенного основного корпуса, располагаемого в защитном шкафу (шелтере). Внутри зонда расположены система отбора, подогрева и очистки пробы и газовая оптическая ячейка, соединенная с основным корпусом оптоволоконными, газовыми и электрическими коммуникациями. По заказу на поверхности, контактируемые с измеряемым газом, может быть нанесено сульфинертное покрытие. Основной корпус состоит из двух отсеков -центрального блока и блока регулирования расхода газов. Внутри центрального блока расположены источник УФ излучения, спектрометр, блок питания, интерфейсная плата и процессор с ЖК дисплеем и кнопками управления на передней панели. Блок регулирования расхода газа содержит модуль взрывозащиты и газовую схему для подачи и регулировки применяемых газов. УФ излучение от источника в центральном блоке по оптоволоконному кабелю подводится к газовой ячейке, продуваемой подготовленной пробой, проходит через пробу и по второму оптоволоконному кабелю возвращается в спектральный блок в спектрометр, где полученный сигнал обрабатывается и преобразуется с помощью процессора в значение объемной доли. Результат измерений отображается на дисплее и может передаваться по аналоговым интерфейсам на внешние устройства. На дисплее также могут быть выведены значения разности и/или отношения значений объемной доли определяемых компонентов.
На боковой панели основного корпуса анализатора расположена табличка (шильд) с нанесенной методом лазерной печати или иным методом информацией, содержащей сведения об изготовителе, наименование анализатора и серийный номер. Предусмотрено нанесение серийного номера в буквенно-цифровом формате.
Общий вид анализаторов хвостовых и отходящих газов ОМА-3510 представлен на рисунке 1, место нанесения серийного номера - на рисунке 2, общий вид шильда с маркировкой -на рисунке 3. Пломбирование и нанесение знака поверки не предусмотрено.
а) Зонд б) Основной корпус

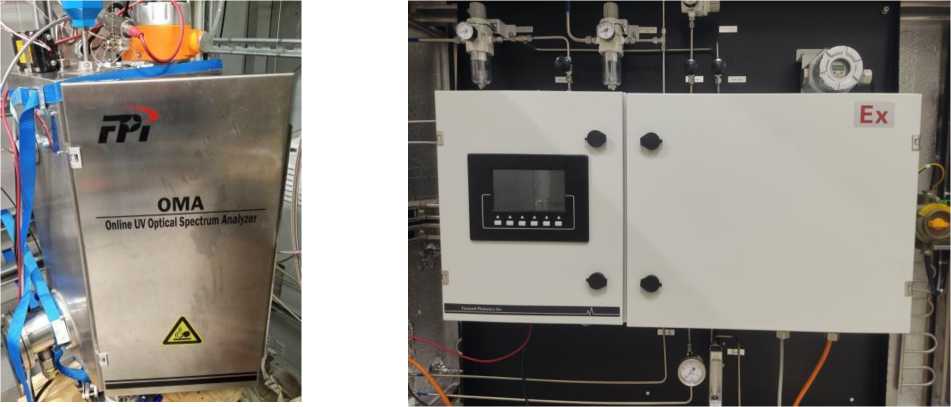

Рисунок 1 - Общий вид анализаторов хвостовых и отходящих газов ОМА-3510
Место нанесения серийного номера

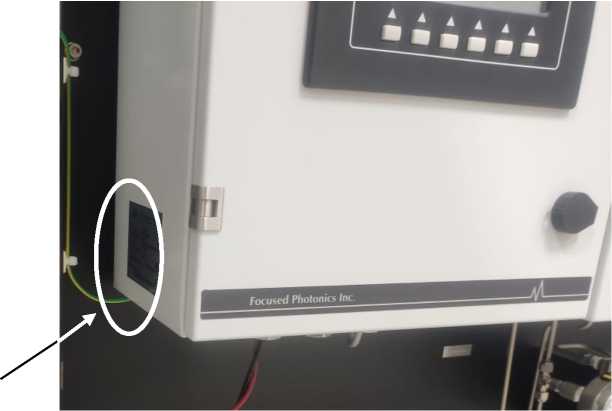

Рисунок 2 - Место нанесения серийного номера

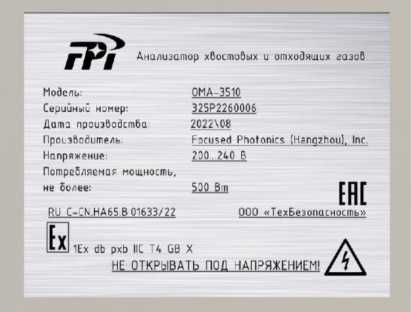

Рисунок 3 - Общий вид шильда с маркировкой
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализаторы хвостовых и отходящих газов |
ОМА-3510 |
1 шт. |
|
Шкаф защитный^ |
- |
1 шт. (по заказу) |
|
Комплект принадлежностей^ |
- |
по заказу |
|
Комплект эксплуатационной документации |
- |
1 компл. |
|
Методика поверки |
- |
1 экз. |
|
|( Комплект принадлежностей определяется договором поставки | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений объемной доли, %: - H2S |
от 0 до 2,00 |
|
- SO2 |
от 0 до 1,00 |
|
Пределы допускаемой основной погрешности, приведенной к верхнему пределу диапазона измерений, % |
±3,5 |
|
Пределы допускаемого изменения показаний, приведенного к верхнему пределу диапазона измерений, за 24 часа непрерывной работы, % |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Габаритные размеры основного корпуса анализатора, мм, не более - высота |
500 |
|
- ширина |
1003 |
|
- глубина |
210 |
|
Масса, кг, не более |
400 |
|
Рабочие условия эксплуатации (основного корпуса анализатора): - температура окружающей среды, °С |
от -20 до +501) |
|
- относительная влажность, % |
от 5 до 95 |
|
- атмосферное давление, кПа |
от 86,0 до 116,0 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Среднее время наработки на отказ, ч |
36000 |
|
Степень защиты от внешних воздействий |
IP 65 |
|
Маркировка взрывозащиты |
1Ex db pxb IIC T4 Gb X |
|
|( При использовании специального защитного шкафа температура окружающей среды до -50оС | |
