Номер по Госреестру СИ: 74675-19
74675-19 Анализаторы металлов и сплавов
(M4000)
Назначение средства измерений:
Анализаторы металлов и сплавов М4000 (далее - анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах в соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Внешний вид.
Анализаторы металлов и сплавов
Рисунок № 1
Программное обеспечение
Анализаторы оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или принтер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Element Analysis Expert |
Номер версии (идентификационный номер) ПО |
не ниже EA expert.P004.V02A.001 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на правую боковую панель анализаторов методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам металлов и сплавов М4000
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам металлов и сплавов М4000ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах
Техническая документация фирмы «Focused Photonics (Hangzhou) Inc.», Китай
Поверка
Поверкаосуществляется по документу МП 98-251-2018 «ГСИ. Анализаторы металлов и сплавов М4000. Методика поверки», утвержденному ФГУП «УНИИМ» 26 ноября 2018 г.
Основные средства поверки:
-
- ГСО 8876-2007 стандартный образец стали легированной типа ХН35ВТ (ЛГ59): интервал аттестованных значений массовой доли элементов от 0,0083 до 35,1 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,0003 до ±0,1 %;
-
- ГСО 10231-2013 стандартный образец стали углеродистой типа 10ХСНД (УГ120): интервал аттестованных значений массовой доли элементов от 0,0078 до 0,96 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,0005 до ±0,01 %;
-
- ГСО 6569/6573-93 стандартный образец состава бронзы оловянной типа БрОФ7-0,2 (комплект М183): интервал аттестованных значений массовой доли элементов от 0,0033 до 7,96 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,0004 до ±0,18 %;
-
- ГСО 7080-93 стандартный образец состава сплава алюминиевого литейного типа АК5М2 (комплект М207): интервал аттестованных значений массовой доли элементов от 0,068 до 7,03 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,003 до ±0,29 %;
-
- ГСО 8957-2008 стандартный образец состава меди черновой (vsm1.3-3): интервал аттестованных значений массовой доли элементов от 0,00158 до 0,306 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,00012 до ±0,014 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на правую боковую панель анализаторов.
Изготовитель
Фирма «Focused Photonics (Hangzhou) Inc.», Китай
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejifng Province
Телефон: +86-571-85012162
Факс: +86-571-85012188-1018
Web-сайт: www.fpi-inc.com E-mail: wang_jie@fpi-inc.com
Заявитель
Общество с ограниченной ответственностью «РУСПРОМТЕХСНАБ»
(ООО «РУСПРОМТЕХСНАБ»)
ИНН 7449064884
Адрес: 454021, г. Челябинск, ул. 250-летия Челябинска, д. 13, пом. 6
Телефон: +7 (499) 348-11-82, +7 (351) 277-81-80
Web-сайт: www.fpi-inc.ru
E-mail: info@fpi-inc.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18 Факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на методе эмиссионного спектрального анализа, при котором интенсивность спектральных линий зависит от содержания элемента в пробе. Проба помещается на штатив и выполняет функцию одного из электродов. Между пробой и подставленным электродом при помощи источника возбуждения возникает искровой разряд. В разряде происходит возбуждение атомов пробы, т.е. переход электронов в атоме на более высокие энергетические уровни. Затем электроны возвращаются обратно в невозбужденное состояние, испуская фотоны. Фотоны образуют поток света, который проникает сквозь входную щель и попадает в оптику анализатора, проходит через дифракционную решетку, которая разлагает свет в спектр по длинам волн. Световой спектр достигает детектора с зарядовой связью, основанного на светочувствительных фотодиодах. Детектор трансформирует оптические сигналы в электрические. Затем электрические сигналы направляются в компьютер для отображения результатов анализа и их последующей обработки.
Конструктивно анализаторы представляют собой лабораторные стационарные приборы, которые состоят из источника питания, искрового штатива, оптической системы и блока управляющей электроники со встроенным микропроцессором.
Анализаторы выпускаются двух модификаций M4000 N и M4000 S, различающихся спектральным диапазоном оптической системы.
Управление анализатором, контроль параметров анализа, обработка оптических спектров излучений, получение результатов измерений осуществляется с помощью компьютера (поставляется по отдельному заказу) со специальным программным обеспечением.

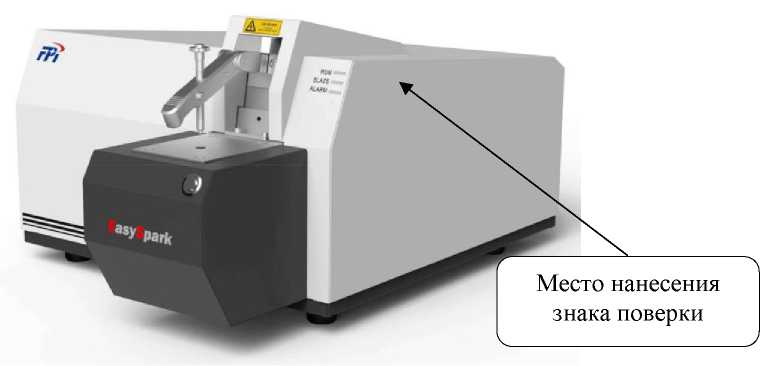

Общий вид средства измерений и обозначение места нанесения знака поверки представлены на рисунке 1.

Рисунок 1 - Общий вид анализаторов металлов и сплавов М4000
Пломбирование анализаторов не предусмотрено.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификации | |
M4000 S |
M4000 N | |
Спектральный диапазон, нм |
от 200 до 520 |
от 175 до 520 |
Диапазон измерений массовой доли элементов, % |
от 0,001 до 100 | |
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, %, в поддиапазонах измерений: - от 0,001 до 0,01 включ., % |
12 | |
- св. 0,01 до 0,1 включ., % |
10 | |
- св. 0,1 до 1,0 включ., % |
6 | |
- св. 1,0 до 5,0 включ., % |
3 | |
- св. 5,0 до 100 включ., % |
2 | |
Чувствительность, у.е./%, не менее1-* |
1500 | |
1) Значение нормировано для линии Mn (l=293 нм) с массовой долей от 0,1 | ||
до 1,5 %. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение для модификации | |
M4000 S |
M4000 N | |
Оптическая система |
Пашена-Рунге | |
Параметры электрического питания: | ||
- напряжение переменного тока, В |
220±22 | |
- частота переменного тока, Гц |
50±1 | |
Потребляемая мощность, В •А, не более: | ||
- пиковая |
400 | |
- режим ожидания |
50 | |
Габаритные размеры, мм, не более: | ||
- высота |
396 | |
- ширина |
590 | |
- длина |
818 | |
Масса, кг, не более |
66,5 |
Продолжение таблицы 3
Наименование характеристики |
Значение для модификации |
M4000 S M4000 N | |
Условия эксплуатации:
|
от +10 до +30 от 20 до 80 |
