Таблица 7 - Комплектность газоанализаторов LGA

Наименование

Обозначение

Количество

Газоанализатор

LGA¹⁾

1 шт.

Кювета для подачи газовых смесей²⁾

-

1 шт.

Запорные краны и патрубки^{2, 3)}

-

1 компл

Документация:

Руководство по эксплуатации

РЭ

1 экз.

Паспорт

-

1 экз.

¹⁾ Модификация газоанализатора и диапазон измерений определяются при заказе.

²⁾ Только для модификации LGA-4100.

³⁾ Поставляются по заказу.

Определяемый компонент

Диапазон показаний, объемная доля

Диапазон измерений¹⁾, объемная доля

Пределы допускаемой основной погрешности

_млн^-1

%

приве-денной²⁾,

%

относительной,

%

Оксид углерода (СО)

от 0 до 60 млн^-1

от 0 до 6 включ.

-

±10

-

св. 6 до 60

-

-

±10

от 0 до 200 млн^-1

от 0 до 20 включ.

±6

-

св. 20 до 200

-

±6

от 0 до 500 млн^-1

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000 млн^-1

от 0 до 100 включ.

±4

-

св. 100 до 1000

-

±4

от 0 до 1 %

-

от 0 до 0,1 включ.

±3

-

св. 0,1 до 1

±3

от 0 до 10 %

от 0 до 1 включ.

±2

-

св. 1 до 10

-

±2

от 0 до 50 %

от 0 до 5 включ.

±2

-

св. 5 до 50

-

±2

от 0 до 100 %

от 0 до 10 включ.

±2

-

св. 10 до 100

-

±2

Диоксид углерода

(СО2)

от 0 до 150 млн^-1

от 0 до 15 включ.

±10

-

св. 15 до 150

-

±10

от 0 до 500 млн^-1

от 0 до 50 включ.

±5

-

св. 50 до 500

-

±5

от 0 до 1000 млн^-1

от 0 до 100 включ.

±5

-

св. 100 до 1000

-

±5

от 0 до 4000 млн^-1

от 0 до 400 включ.

±4

-

св. 400 до 4000

-

±4

от 0 до 1 %

-

от 0 до 0,1 включ.

±3

-

св. 0,1 до 1,0

-

±3

от 0 до 10 %

от 0 до 1 включ.

±2

-

св. 1 до 10

-

±2

от 0 до 50 %

от 0 до 5 включ.

±2

-

св. 5 до 10

-

±2

от 0 до 100 %

от 0 до 10 включ.

±2

-

св. 10 до 100

-

±2

Аммиак

(NH3)

от 0 до 40 млн^-1

от 0 до 4 включ.

-

±10

-

св. 4 до 40

-

-

±10

от 0 до 200 млн^-1

от 0 до 20 включ.

-

±8

-

св. 20 до 200

-

-

±8

Определяемый компонент

Диапазон показаний, объемная доля

Диапазон измерений¹⁾, объемная доля

Пределы допускаемой основной погрешности

_млн^-1

%

приве-денной²⁾, %

относительной,

%

Аммиак

(NH3)

от 0 до 1000 млн^-1

от 0 до 100 включ.

-

±6

-

св. 100 до 1000

-

-

±6

от 0 до 1 %

-

от 0 до 0,1 включ.

±4

св. 0,1 до 1

-

±4

от 0 до 10 %

от 0 до 1 включ.

±4

св. 1 до 10

-

±4

от 0 до 20 %

от 0 до 2 включ.

±4

св. 2 до 20

-

±4

от 0 до 50 %

от 0 до 5 включ.

±3

-

св. 5 до 50

-

±3

от 0 до 100 %

от 0 до 10 включ.

±3

-

св. 10 до 100

-

±3

Этилен

(С2Н4)

от 0 до 60 млн^-1

от 0 до 6 включ.

±10

-

св. 6 до 60

-

±10

от 0 до 500 млн^-1

от 0 до 50 включ.

±8

-

св. 50 до 500

-

±8

от 0 до 1000 млн^-1

от 0 до 100 включ.

±8

-

св. 100 до 1000

-

±8

от 0 до 2000 млн^-1

от 0 до 200 включ.

±8

-

св. 200 до 2000

-

±8

от 0 до 1 %

-

от 0 до 0,1 включ.

±8

-

св. 0,1 до 1

-

±8

от 0 до 10 %

от 0 до 1 включ.

±8

-

св. 1 до 10

-

±8

от 0 до 50 %

от 0 до 5 включ.

±8

-

св. 5 до 50

-

±8

от 0 до 100 %

от 0 до 10 включ.

±8

-

св. 10 до 100

-

±8

Ацетилен (С2Н2)

от 0 до 10 млн^-1

от 0 до 1 включ.

±10

-

св. 1 до 10

-

±10

от 0 до 1000 млн^-1

от 0 до 100 включ.

±6

-

св. 100 до 1000

-

±6

от 0 до 5000 млн^-1

от 0 до 500 включ.

±6

-

св. 500 до 5000

-

±6

от 0 до 1 %

-

от 0 до 0,1 включ.

±5

-

-

св. 0,1 до 1

-

±5

Определяемый компонент

Диапазон показаний, объемная доля

Диапазон измерений¹⁾, объемная доля

Пределы допускаемой основной погрешности

_млн^-1

%

приве-денной²⁾, %

относительной, %

от 0 до 10 %

от 0 до 1 включ.

±5

-

св. 1 до 10

-

±5

от 0 до 50 %

от 0 до 5 включ.

±4

-

св. 5 до 50

-

±4

от 0 до 100 %

от 0 до 10 включ.

±4

-

св. 10 до 100

-

±4

Пары воды (Н2О)

от 0 до 30 млн^-1

от 0 до 3 включ.

-

±10

-

св. 3 до 30

-

-

±10

от 0 до 1 %

-

от 0 до 0,1 включ.

±5

-

св. 0,1 до 1

-

±5

от 0 до 10 %

от 0 до 1 включ.

±5

-

св. 1 до 10

-

±5

от 0 до 50 %

от 0 до 5 включ.

±4

-

св. 5 до 50

-

±4

от 0 до 100 %

от 0 до 10 включ.

±4

-

св. 10 до 100

-

±4

Сероводород (H2S)

от 0 до 200 млн^-1

от 0 до 20 включ.

-

±10

-

св. 20 до 200

-

-

±10

от 0 до 1 %

-

от 0 до 0,1 включ.

±6

-

св. 0,1 до 1

-

±6

от 0 до 10 %

от 0 до 1 включ.

±6

-

св. 1 до 10

-

±6

от 0 до 20 %

от 0 до 2 включ.

±6

-

св. 2 до 20

-

±6

от 0 до 50 %

от 0 до 5 включ.

±4

-

св. 5 до 50

-

±4

от 0 до 100 %

от 0 до 10 включ.

±4

-

св. 10 до 100

-

±4

Кислород

(О2)

от 0 до 1 %

от 0 до 0,1 включ.

±10

-

-

св. 0,1 до 1

-

±10

от 0 до 10 %

-

от 0 до 1 включ.

±3

-

-

св. 1 до 10 включ.

-

±3

от 0 до 20 %

-

от 0 до 2 включ.

±2

-

-

св. 2 до 20

-

±2

Определяемый компонент

Диапазон показаний, объемная доля

Диапазон измерений¹⁾, объемная доля

Пределы допускаемой основной погрешности

_млн^-1

%

приве-денной²⁾,

%

относительной, %

от 0 до 50 %

-

от 0 до 5 включ.

±2

-

-

св. 5 до 50

-

±2

от 0 до 100 %

-

от 0 до 10 включ.

±2

-

-

св. 10 до 100

-

±2

Хлористый водород (HCl)

от 0 до 7 млн^-1

от 0 до 0,1 включ.

-

±10

-

св. 0,1 до 7

-

-

±10

от 0 до 500 млн^-1

от 0 до 50 включ.

±8

-

св. 50 до 500

-

±8

от 0 до 1000 млн^-1

от 0 до 100 включ.

±8

-

св. 100 до 1000

-

±8

от 0 до 8000 млн^-1

от 0 до 200 включ.

±8

-

св. 200 до 8000

-

±8

Фтористый водород (HF)

от 0 до 2 млн^-1

от 0 до 0,2 включ.

±10

-

св. 0,2 до 2

-

±10

от 0 до 10 млн^-1

от 0 до 1 включ.

±10

-

св. 1 до 10

-

±10

от 0 до 100 млн^-1

от 0 до 20 включ.

±10

-

св. 20 до 100

-

±10

от 0 до 500 млн^-1

от 0 до 100 включ.

±10

-

св. 100 до 500

-

±10

от 0 до 1000 млн^-1

от 0 до 100 включ.

±8

-

св. 100 до 1000

-

±8

от 0 до 10000 млн^-1

от 0 до 200 включ.

±8

-

св. 200 до 10000

-

±8

Метан

(СН4)

от 0 до 200 млн^-1

от 0 до 100 включ.

±10

-

св. 100 до 200

-

±10

от 0 до 500 млн^-1

от 0 до 200 включ.

±8

-

св. 200 до 500

-

±8

от 0 до 1000 млн^-1

от 0 до 100 включ.

±8

-

св. 100 до 1000

-

±8

от 0 до 2000 млн^-1

от 0 до 200 включ.

±8

-

св. 200 до 2000

-

±8

от 0 до 1 %

-

от 0 до 0,1 включ.

±8

-

-

св. 0,1 до 1

-

±8

от 0 до 10 %

-

от 0 до 1 включ.

±8

-

-

св. 1 до 10

-

±8

Определяемый компонент

Диапазон показаний, объемная доля

Диапазон измерений¹⁾, объемная доля

Пределы допускаемой основной погрешности

_млн^-1

%

приве-денной²⁾, %

относительной, %

от 0 до 50 %

-

от 0 до 5 включ.

±8

-

-

св. 5 до 50

-

±8

от 0 до 100 %

-

от 0 до 10 включ.

±8

-

-

св. 10 до 100

-

±8

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10 ^оС от номинального значения температуры 20 ^оС в пределах рабочих условий, в долях от пределов допускаемой основной погрешности

±0,3

Нормальные условия измерений:

• - диапазон температуры окружающего воздуха, ^оС

• - относительная влажность окружающего воздуха, %, не более

• - диапазон атмосферного давления, кПа

от +15 до +25

80

от 84 до 106,7

Время прогрева газоанализаторов, мин, не более:

• - модификации LGA-4100

• - модификации LGA-4500

15

60

Время установления показаний T0,9, с, не более

10

Наименование характеристики

Значение

Напряжение питания переменным током частотой (50±1) Гц, В

от 207 до 253

Напряжение питания постоянным током, В

24

Потребляемая мощность, кВт, не более

3

Длина трассы для модификации LGA-4100, м, не более

15

Маркировка взрывозащиты

1Ex db op is pxb IIC T5 Gb X

Условия эксплуатации газоанализатора LGA модификации LGA-4

100:

Диапазон температуры окружающей среды, ^оС

от -50 до +70

Относительная влажность окружающей среды, %, не более

90

Диапазон атмосферного давления, кПа

от 84 до 106,7

Условия эксплуатации газоанализатора LGA модификации LGA-4

500:

Диапазон температуры окружающей среды, ^оС

от -50 до +50

Диапазон относительной влажности окружающей среды, %

от 10 до 90

Диапазон атмосферного давления, кПа

от 84 до 106,7

Наименование характеристики

Значение

Наработка до отказа, ч, не менее

24000

Средний срок службы, лет

10

Модификация газоанализатора / наименование модуля

Габаритные размеры, мм, не более

Масса, кг, не более

высота

ширина

длина

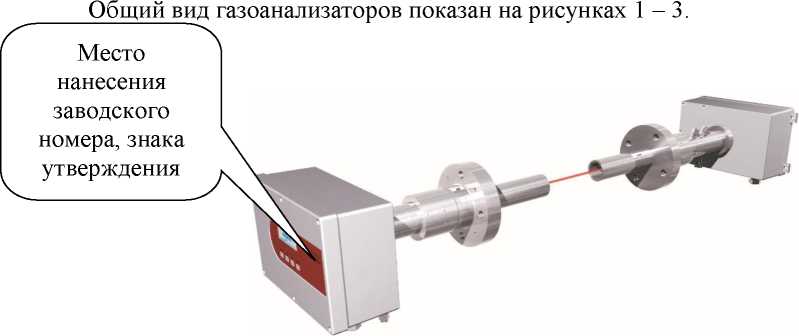

Газоанализатор LGA-4100, LGA-4500

- излучатель

188

305

340

20

- приемник

188

305

390

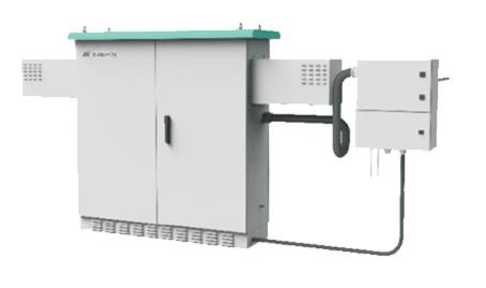

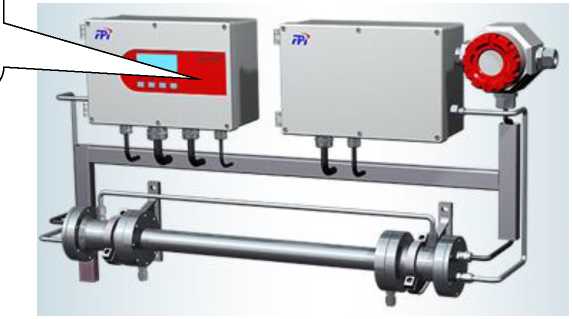

Газоанализатор LGA-4500 с обогреваемой ячейкой и шкафом

1500

450

2700

350
