Номер по Госреестру СИ: 65739-16
65739-16 Автоцистерны
(БЦМ-229 мод. 56476-0000010-01)
Назначение средства измерений:
Автоцистерны БЦМ-229 модель 56476-0000010-01 (далее - АЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Внешний вид.
Автоцистерны
Рисунок № 1
Внешний вид.
Автоцистерны
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 157139
ID в реестре СИ - 379539
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
56476-0000010-01,
Производитель
Изготовитель - ЗАО "Бецема"
Страна - РОССИЯ
Населенный пункт - г.Красногорск
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1713 от 2016.11.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Автоцистерны (БЦМ-229 мод. 56476-0000010-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Бецема"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15681-02 01.05.2007 |
Полуприцепы-топливозаправщики, БЦМ-14 мод. 9605, БЦМ-14.1 мод. 96051 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
15681-08 01.06.2013 |
Полуприцепы-топливозаправщики, БЦМ-14 мод. 9605, БЦМ-14.1 мод. 96051, БЦМ-14.1.1 мод. 96051 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
15681-96 01.11.2001 |
Полуприцепы-топливозаправщики, БЦМ-14 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17720-03 01.10.2014 |
Полуприцепы-топливозаправщики, БЦМ-35 мод. 960501, БЦМ-35.1 мод. 960501-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17720-98 01.10.2003 |
Полуприцепы-топливозаправщики, БЦМ-35 мод. 960501 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17998-04 01.04.2009 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053, БЦМ-44.1 мод. 96053-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17998-09 28.04.2020 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053, БЦМ-44.1 мод. 96053-01, БЦМ-44.4 мод. 96053-02 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17998-98 01.01.2004 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17999-04 01.10.2014 |
Полуприцепы-топливозаправщики, БЦМ-48 мод. 96054 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17999-98 01.01.2004 |
Полуприцепы-топливозаправщики, БЦМ-48 мод. 96054 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-00 01.06.2005 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
1 год | |
|
19684-01 01.10.2006 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-06 01.11.2011 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052-0000010, БЦМ-42.1 мод. 96052-0000010-01, БЦМ-42.1 мод. 96052-0000011-01, БЦМ-42.2 мод. 96052-0000010-02, БЦМ-42.3 мод. 96052-0000010-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-12 18.05.2017 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
19684-12 24.05.2022 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
2 года |
|
20988-01 |
Полуприцепы-топливозаправщики, БЦМ-14.3 мод. 9605-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
1 год | |
|
22353-02 01.02.2007 |
Автотопливозаправщики , БЦМ-83 мод. 56471-01, БЦМ-83.1 мод. 56471-02, БЦМ-83.2 мод. 56471-03, БЦМ-83.3 мод. 56471-04, БЦМ-83.4 мод. 5647, БЦМ-83.5 мод. 56471 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
22353-07 26.09.2018 |
Автотопливозаправщики, автоцистерны, прицепы-цистерны, БЦМ-83 мод. 56471-01, БЦМ-83.1 мод. 56471-02, БЦМ-83.2 мод. 56471-03, БЦМ-83.3 мод. 56471-04, БЦМ-83.4 мод. 5647, БЦМ-83.5 мод. 56471 (автотопливозаправщики), БЦМ-83.7 мод. 56471-05, БЦМ-83.8 мод. 56471-06 (автоцистерны), БЦМ-83.6 мод. 86411 (прицепы) ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
25266-03 |
Автотопливозаправщики , БЦМ-103 мод. 56472 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
25999-03 01.01.2015 |
Полуприцепы-цистерны, БЦМ-108 мод. 960511 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
26378-04 01.03.2009 |
Автотопливозаправщики , БЦМ-107 мод. 56473 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
26892-04 01.08.2015 |
Полуприцепы-цистерны, БЦМ-111 мод. 960511-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
27013-04 01.08.2015 |
Полуприцепы-цистерны, БЦМ-110 мод. 9605-02, БЦМ-110.1 мод. 96051-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
27638-04 01.10.2009 |
Автоцистерны, БЦМ-112 мод. 56474 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
27638-10 01.08.2015 |
Автоцистерны, БЦМ-112 мод. 56474, БЦМ-112.1 мод. 56474-01, БЦМ-112.2 мод. 56474-02, БЦМ-112.4 мод. 56474-04, БЦМ-112.5 мод. 56474-05 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
36570-07 01.01.2013 |
Автоцистерны, БЦМ-165 и их мод. ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
36571-07 01.01.2013 |
Автоцистерны, БЦМ-162 и их мод. ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
37959-08 01.06.2013 |
Автотопливозаправщики , БЦМ-167 мод. 56476 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40131-08 10.04.2019 |
Автоцистерны, БЦМ-173 мод. 56477 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40182-08 10.04.2019 |
Прицепы-цистерны , БЦМ-175 мод. 86412 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40183-08 18.04.2019 |
Автоцистерны, БЦМ-174 мод. 56475-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40408-09 01.05.2014 |
Полуприцепы-цистерны, БЦМ-176 мод. 96057 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40408-15 13.02.2020 |
Полуприцепы-цистерны, БЦМ-176 мод. 96057 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
2 года |
|
41548-09 01.10.2014 |
Автотопливозаправщики , БЦМ-112.6 мод. 56474-06 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
41549-09 01.10.2014 |
Автоцистерны, БЦМ-177 мод. 6621-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
43417-09 06.02.2020 |
Полуприцепы-цистерны, БЦМ-180 мод. 960512, БЦМ-180.1 мод. 960512-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45281-10 01.08.2015 |
Автотопливозаправщики , БЦМ-221 мод. 56475-04, БЦМ-221.1 мод. 56475-05 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45282-10 01.08.2015 |
Автоцистерны, БЦМ-229 мод. 56476-01, БЦМ-229.2 мод. 56476-04 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45712-10 01.08.2015 |
Автотопливозаправщики , БЦМ-232 мод. 56476-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45713-10 01.08.2015 |
Прицепы-цистерны , БЦМ-230 мод. 86413 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
51463-12 22.10.2017 |
Автоцистерны, БЦМ-177.1 мод. 6621-02, БЦМ-177.2 мод. 6621-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
58521-14 25.09.2019 |
Полуприцепы-цистерны, БЦМ-111 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
58522-14 25.09.2019 |
Автоцистерны, автотопливозаправщики, БЦМ-165.1 мод. 56475-02, БЦМ-165.6 мод. 56475-08, БЦМ-165.2 мод. 56475-07, БЦМ-165.4 мод. 56475-11, БЦМ-165.9 мод. 56475-09 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63520-16 |
Полуприцеп-цистерна, БЦМ-48 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63777-16 25.04.2021 |
Автоцистерны и автотопливозаправщики, автотопливозаправщики, БЦМ-112, БЦМ-221.1 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63778-16 25.04.2021 |
Автоцистерны и автотопливозаправщики, БЦМ-229 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65574-16 27.10.2021 |
Полуприцепы-цистерны, БЦМ-180.3 мод. 960512-0000010-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65738-16 |
Автоцистерна, БЦМ-112 мод. 56474-0000010 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65739-16 |
Автоцистерны, БЦМ-229 мод. 56476-0000010-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
78909-20 |
Полуприцепы-цистерны, БЦМ-14.5 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Автоцистерны (БЦМ-229 мод. 56476-0000010-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Автоцистерны (БЦМ-229 мод. 56476-0000010-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
8540 | 8163 |
|
ФБУ Камчатский ЦСМ Камчатский край |
2387 | 8163 |
|
ФБУ Мурманский ЦСМ Мурманская область |
13561 | 8163 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации и формуляра печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к автоцистернам БЦМ-229 модель 56476-0000010-01
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ТУ 306-105-071-93 Полуприцепы-цистерны битумовозы, топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, автоцистерны и автотопливозаправщики. Технические условия
полуприцепы-
Поверка
Поверкаосуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основное средство поверки:
Мерники эталонные 2-го разряда по ГОСТ 8.470-82 (регистрационный номер 20835-05), вместимость 1000 и 2000 дм3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
Изготовитель
Закрытое акционерное общество «БЕЦЕМА» (ЗАО «БЕЦЕМА»)
ИНН 5024012580
Адрес: 143405, Московская область, г. Красногорск, Ильинское шоссе, 2-й км Тел./факс: (495)562-90-32 / 562-10-46
E-mail: market@becema.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия АЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
АЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси автомобиля. АЦ является мерой полной вместимости (далее -ТМ). Цистерна состоит из трех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня и воздухоотводящим устройством;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади АЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Общий вид АЦ представлен на рисунке 1.

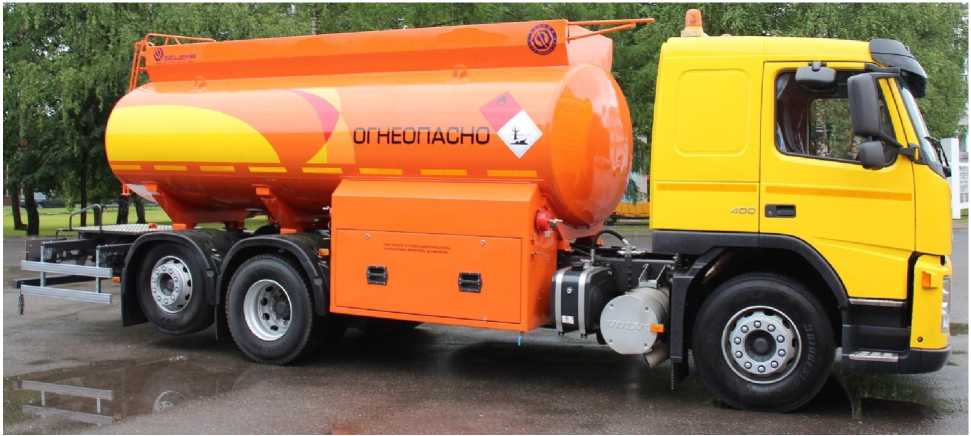

Рисунок 1 - Общий вид автоцистерны БЦМ-229 модель 56476-0000010-01
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
БЦМ-229 модель 56476-0000010-01 |
2 шт. |
|
Запасные части, инструменты и принадлежности |
2 комплекта | |
|
Руководство по эксплуатации |
56476-0000010-01 РЭ |
2 шт. |
|
Формуляр |
56476-0000010-01 ФО |
2 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Заводской номер автоцистерны |
X3W56476 |
X3W56476 |
|
AF0000033 |
AF0000034 | |
|
Номинальная вместимость, дм3 |
15000 | |
|
Действительная вместимость 1-й секции, дм3 |
4982 |
5017 |
|
Действительная вместимость 2-й секции, дм3 |
5007 |
4992 |
|
Действительная вместимость 3-й секции, дм3 |
5036 |
5039 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | |
|
Разность между номинальной и действительной |
±1,5 | |
|
вместимостью ТМ, %, не более | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
11200 |
|
Длина, мм, не более |
9600 |
|
Высота, мм, не более |
3400 |
|
Ширина, мм, не более |
2500 |
|
Температура окружающей среды при эксплуатации, °С |
от -50 до +45 |
