Номер по Госреестру СИ: 19684-12
19684-12 Полуприцепы-топливозаправщики
(БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03)
Назначение средства измерений:
Полуприцепы-топливозаправщики БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 96052-02, БЦМ-42.3 модель 96052-03 (далее - полуприцепы-
топливозаправщики) предназначены для измерения объема, транспортировки, временного хранения и механизированной заправки техники нефтепродуктами плотностью не более 860 кг/м3 с одновременным учетом объема выдаваемого топлива и являются транспортными мерами полной вместимости.
Внешний вид.
Полуприцепы-топливозаправщики
Рисунок № 1
Внешний вид.
Полуприцепы-топливозаправщики
Рисунок № 2
Внешний вид.
Полуприцепы-топливозаправщики
Рисунок № 3
Внешний вид.
Полуприцепы-топливозаправщики
Рисунок № 4
Внешний вид.
Полуприцепы-топливозаправщики
Рисунок № 5
Внешний вид.
Полуприцепы-топливозаправщики
Рисунок № 6
Внешний вид.
Полуприцепы-топливозаправщики
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.05.2022
Номер записи - 99120
ID в реестре СИ - 321520
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Полуприцеп-топливозаправщик БЦМ-42 мод. 96052, Полуприцеп-топливозаправщик БЦМ-42, мод.96052-01, мод. 96052, БЦМ-42.3 модель 96052-03, БЦМ-42.3, БЦМ-42.1 мод. 96052-01, БЦМ-42.1 мод 96052-01, БЦМ-42.1 96052-01, БЦМ-42,1 мод. 96052-0000010-01, БЦМ-42,1 96052-01, БЦМ-42,1 мод. 96052-0000010-01, БЦМ-42,1, БЦМ-42, мод. 96052, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03, БЦМ-42, БЦМ-4.1 мод 96052-01, БЦМ 96052-03, GRAZ-ГРАЗ-ППЦ-30, 96052-01,
Производитель
Изготовитель - ЗАО "Бецема"
Страна - РОССИЯ
Населенный пункт - г.Красногорск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Статистика
Кол-во поверок - 192
Выдано извещений - 0
Кол-во периодических поверок - 192
Кол-во средств измерений - 87
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 667 дн.
Приказы РСТ, где упоминается данный тип СИ
№358 от 2015.03.27 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 28682-10 - 27087-10)
№250 от 2020.02.07 О продлении срока действия свидетельств об утверждении типа средств измерений 47 позц
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Полуприцепы-топливозаправщики (БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Бецема"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15681-02 01.05.2007 |
Полуприцепы-топливозаправщики, БЦМ-14 мод. 9605, БЦМ-14.1 мод. 96051 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
15681-08 01.06.2013 |
Полуприцепы-топливозаправщики, БЦМ-14 мод. 9605, БЦМ-14.1 мод. 96051, БЦМ-14.1.1 мод. 96051 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
15681-96 01.11.2001 |
Полуприцепы-топливозаправщики, БЦМ-14 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17720-03 01.10.2014 |
Полуприцепы-топливозаправщики, БЦМ-35 мод. 960501, БЦМ-35.1 мод. 960501-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17720-98 01.10.2003 |
Полуприцепы-топливозаправщики, БЦМ-35 мод. 960501 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17998-04 01.04.2009 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053, БЦМ-44.1 мод. 96053-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17998-09 28.04.2020 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053, БЦМ-44.1 мод. 96053-01, БЦМ-44.4 мод. 96053-02 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17998-98 01.01.2004 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17999-04 01.10.2014 |
Полуприцепы-топливозаправщики, БЦМ-48 мод. 96054 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17999-98 01.01.2004 |
Полуприцепы-топливозаправщики, БЦМ-48 мод. 96054 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-00 01.06.2005 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
1 год | |
|
19684-01 01.10.2006 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-06 01.11.2011 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052-0000010, БЦМ-42.1 мод. 96052-0000010-01, БЦМ-42.1 мод. 96052-0000011-01, БЦМ-42.2 мод. 96052-0000010-02, БЦМ-42.3 мод. 96052-0000010-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-12 18.05.2017 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
19684-12 24.05.2022 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
2 года |
|
20988-01 |
Полуприцепы-топливозаправщики, БЦМ-14.3 мод. 9605-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
1 год | |
|
22353-02 01.02.2007 |
Автотопливозаправщики , БЦМ-83 мод. 56471-01, БЦМ-83.1 мод. 56471-02, БЦМ-83.2 мод. 56471-03, БЦМ-83.3 мод. 56471-04, БЦМ-83.4 мод. 5647, БЦМ-83.5 мод. 56471 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
22353-07 26.09.2018 |
Автотопливозаправщики, автоцистерны, прицепы-цистерны, БЦМ-83 мод. 56471-01, БЦМ-83.1 мод. 56471-02, БЦМ-83.2 мод. 56471-03, БЦМ-83.3 мод. 56471-04, БЦМ-83.4 мод. 5647, БЦМ-83.5 мод. 56471 (автотопливозаправщики), БЦМ-83.7 мод. 56471-05, БЦМ-83.8 мод. 56471-06 (автоцистерны), БЦМ-83.6 мод. 86411 (прицепы) ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
25266-03 |
Автотопливозаправщики , БЦМ-103 мод. 56472 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
25999-03 01.01.2015 |
Полуприцепы-цистерны, БЦМ-108 мод. 960511 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
26378-04 01.03.2009 |
Автотопливозаправщики , БЦМ-107 мод. 56473 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
26892-04 01.08.2015 |
Полуприцепы-цистерны, БЦМ-111 мод. 960511-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
27013-04 01.08.2015 |
Полуприцепы-цистерны, БЦМ-110 мод. 9605-02, БЦМ-110.1 мод. 96051-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
27638-04 01.10.2009 |
Автоцистерны, БЦМ-112 мод. 56474 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
27638-10 01.08.2015 |
Автоцистерны, БЦМ-112 мод. 56474, БЦМ-112.1 мод. 56474-01, БЦМ-112.2 мод. 56474-02, БЦМ-112.4 мод. 56474-04, БЦМ-112.5 мод. 56474-05 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
36570-07 01.01.2013 |
Автоцистерны, БЦМ-165 и их мод. ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
36571-07 01.01.2013 |
Автоцистерны, БЦМ-162 и их мод. ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
37959-08 01.06.2013 |
Автотопливозаправщики , БЦМ-167 мод. 56476 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40131-08 10.04.2019 |
Автоцистерны, БЦМ-173 мод. 56477 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40182-08 10.04.2019 |
Прицепы-цистерны , БЦМ-175 мод. 86412 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40183-08 18.04.2019 |
Автоцистерны, БЦМ-174 мод. 56475-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40408-09 01.05.2014 |
Полуприцепы-цистерны, БЦМ-176 мод. 96057 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40408-15 13.02.2020 |
Полуприцепы-цистерны, БЦМ-176 мод. 96057 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
2 года |
|
41548-09 01.10.2014 |
Автотопливозаправщики , БЦМ-112.6 мод. 56474-06 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
41549-09 01.10.2014 |
Автоцистерны, БЦМ-177 мод. 6621-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
43417-09 06.02.2020 |
Полуприцепы-цистерны, БЦМ-180 мод. 960512, БЦМ-180.1 мод. 960512-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45281-10 01.08.2015 |
Автотопливозаправщики , БЦМ-221 мод. 56475-04, БЦМ-221.1 мод. 56475-05 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45282-10 01.08.2015 |
Автоцистерны, БЦМ-229 мод. 56476-01, БЦМ-229.2 мод. 56476-04 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45712-10 01.08.2015 |
Автотопливозаправщики , БЦМ-232 мод. 56476-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45713-10 01.08.2015 |
Прицепы-цистерны , БЦМ-230 мод. 86413 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
51463-12 22.10.2017 |
Автоцистерны, БЦМ-177.1 мод. 6621-02, БЦМ-177.2 мод. 6621-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
58521-14 25.09.2019 |
Полуприцепы-цистерны, БЦМ-111 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
58522-14 25.09.2019 |
Автоцистерны, автотопливозаправщики, БЦМ-165.1 мод. 56475-02, БЦМ-165.6 мод. 56475-08, БЦМ-165.2 мод. 56475-07, БЦМ-165.4 мод. 56475-11, БЦМ-165.9 мод. 56475-09 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63520-16 |
Полуприцеп-цистерна, БЦМ-48 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63777-16 25.04.2021 |
Автоцистерны и автотопливозаправщики, автотопливозаправщики, БЦМ-112, БЦМ-221.1 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63778-16 25.04.2021 |
Автоцистерны и автотопливозаправщики, БЦМ-229 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65574-16 27.10.2021 |
Полуприцепы-цистерны, БЦМ-180.3 мод. 960512-0000010-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65738-16 |
Автоцистерна, БЦМ-112 мод. 56474-0000010 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65739-16 |
Автоцистерны, БЦМ-229 мод. 56476-0000010-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
78909-20 |
Полуприцепы-цистерны, БЦМ-14.5 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
1 год |
Кто поверяет Полуприцепы-топливозаправщики (БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 126 | 8 | 0 | 126 | 0 | 126 | 0 | 126 | |
| ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 9 | 0 | 9 | 0 | 4 | 0 | 4 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "КИПР" (RA.RU.312109) | 20 | 6 | 0 | 20 | 0 | 20 | 0 | 20 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 11 | 2 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ООО "СИБИРСКАЯ МЕТРОЛОГИЧЕСКАЯ КОМПАНИЯ" (RA.RU.312877) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 9 | 0 | 9 | 0 | 7 | 0 | 7 | ||
| ООО "ВЕГА-СЕРВИС" (RA.RU.314528) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 5 | 3 | 0 | 5 | 0 | 4 | 0 | 4 |
Стоимость поверки Полуприцепы-топливозаправщики (БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
26200 | 21807 |
|
ФБУ НИЦ ПМ-Ростест Москва |
23600 | 21807 |
|
ФБУ Иркутский ЦСМ Иркутская область |
3525 | 21807 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
29220 | 21807 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
29220 | 21807 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе полуприцепа-топливозаправщика с правой стороны над опорной площадкой сцепного устройства, фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра, в правом верхнем углу, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к полуприцепам-топливозаправщикам БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 96052-02, БЦМ-42.3 модель 96052-03
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования
ТУ 306-105-071-93 Полуприцепы-цистерны битумовозы, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, автоцистерны и автотопливозаправщики. Технические условия
Поверка
Поверкаосуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
-
- эталонный счетчик жидкости 2-го разряда по ГОСТ 8.510-2002 с пределами основной относительной погрешности ± 0,15 %;
-
- эталонные мерники 2-го разряда вместимостью от 2 до 5000 дм3 по ГОСТ 8.470-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

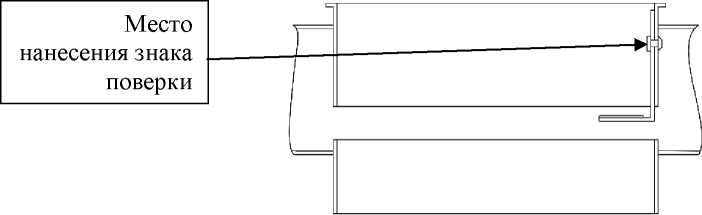

Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, на маркировочную табличку и на свидетельство о поверке.
Изготовитель
Закрытое акционерное общество «БЕЦЕМА» (ЗАО «БЕЦЕМА»)ИНН 5024012580
143405, Московская область, г. Красногорск, Ильинское шоссе, 2-й км
Телефон: 8(495) 562-90-32; факс: 8(495) 562-10-46
Е-mail: market@becema.ru
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»(ГЦИ СИ ФБУ «ЦСМ Московской области»)
141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево Телефон/факс: (495) 781-86-89
Web-сайт: www.mosoblcsm.ru
E-mail: welcome@mosoblcsm.ru
Принцип действия полуприцепов-топливозаправщиков основан на измерении объема нефтепродукта при заполнении цистерны до указателя полной вместимости. Слив нефтепродукта производится самотеком или через насос.
Полуприцепы-топливозаправщики состоят из следующих основных составных частей: цистерны, оборудованной заливными горловинами (расширительными отсеками) прямоугольного сечения с указателями полной вместимости и дыхательными клапанами; волнорезами; технологическим шкафом с размещенном в нем устройством для слива топлива самотеком; самовсасывающим центробежным насосом (по заказу); счетчиком жидкости СЖ-ППО-40 с топливораздаточным рукавом и заправочным пистолетом (по заказу); пеналами с напорно-всасывающими рукавами; ящиком для размещения ЗИП; ящиком с песком и боксами с огнетушителями.
Полуприцепы-топливозаправщики выпускаются в следующих модификациях БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 96052-02, БЦМ-42.3 модель 96052-03 которые отличаются:
-
- номинальной вместимостью;
-
- способом наполнения: закрытый (нижний налив) или открытый (верхний налив);
-
- количеством напорно-всасывающих рукавов;
-
- наличием топливораздаточного оборудования;
-
- типом тележки полуприцепа (односкатная или двускатная).
Общий вид полуприцепов-топливозаправщиков представлен на рисунках №№ 1, 2, 3, 4.

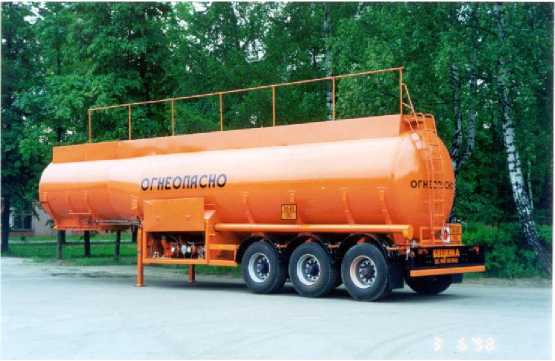

Рисунок 1 - Общий вид полуприцепов-топливозаправщиков БЦМ-42 модель 96052
Рисунок 2 - Общий вид полуприцепов-топливозаправщиков БЦМ-42.1 модель 96052-01
Рисунок 3 - Общий вид полуприцепов-топливозаправщиков БЦМ-42.2 модель 96052-02
Рисунок 4 - Общий вид полуприцепов-топливозаправщиков БЦМ-42.3 модель 96052-03
Места пломбирования элементов конструкции полуприцепа-топливозаправщика для защиты от несанкционированного доступа к перевозимому (хранимому) нефтепродукту обозначены на рисунках №№ 5, 6
Место пломбирования
Рисунок 5 - Запорный механизм крышки заливной горловины
Место пломбирования
Рисунок 6 - Запорная арматура сливного трубопровода
Схема нанесения знака поверки для защиты от изменения положения указателя уровня налива обозначена на рисунке № 7.
Рисунок 7 - Схема нанесения знака поверки для защиты от изменения положения указателя уровня налива
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-топливозаправщик |
БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 96052-02, БЦМ-42.3 модель 96052-03 |
1 шт. |
|
Инструменты и принадлежности |
1 комплект | |
|
Руководство по эксплуатации |
96052-000001 РЭ (БЦМ-42); 96052-000001-01 РЭ (БЦМ-42.1); 96052-000001-02 РЭ (БЦМ-42.2); 96052-000001-03 РЭ (БЦМ-42.3) |
1 экз. |
|
Формуляр |
96052-000001 ФО (БЦМ-42); 96052-000001-01 ФО (БЦМ-42.1); 96052-000001-02 ФО (БЦМ-42.2); 96052-000001-03 ФО (БЦМ-42.3) |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
БЦМ-42 модель 96052 БЦМ-42.3 модель 96052-03 |
БЦМ-42.1 модель 96052-01 БЦМ-42.2 модель 96052-02 | |
|
1 |
2 |
3 |
|
Вместимость при 20 оС, дм3, не более - номинальная |
37000 |
33000 |
|
- действительная (калиброванная) |
37000±555 |
33000±495 |
|
Пределы допускаемой относительной погрешности вместимости цистерны, % |
±0,4 | |
|
Вместимость запасного объема каждого отсека цистерны в % от номинальной вместимости, не менее |
0,2 | |
|
Используемый счетчик жидкости |
СЖ-ППО-40 (регистрационный № 59916-15) Устанавливается по заказу. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
БЦМ-42 модель 96052 БЦМ-42.3 модель 96052-03 |
БЦМ-42.1 модель 96052-01 БЦМ-42.2 модель 96052-02 | |
|
1 |
2 |
3 |
|
Условия эксплуатации: Температура окружающей среды в условиях о эксплуатации, С |
от -50 до +45 | |
|
Количество секций |
от 1 до 6 | |
|
Габаритные размеры, мм, не более, - длина |
12500 |
11700 |
|
- ширина |
2500 | |
|
- высота |
3600 |
3450 |
|
Масса полная, кг, не более |
43000 |
38000 |
