Номер по Госреестру СИ: 78909-20
78909-20 Полуприцепы-цистерны
(БЦМ-14.5)
Назначение средства измерений:
Полуприцепы-цистерны БЦМ-14.5 (далее - ППЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей, за исключением пищевых.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1381152
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ППЦ БЦМ-14,5, Полуприцеп-цистерна БЦМ-14,5, Нет модификации,
Производитель
Изготовитель - ЗАО "Бецема"
Страна - РОССИЯ
Населенный пункт - г.Красногорск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1356 от 2020.08.07 ПРИКАЗ. об утверждении типов СИ 30 шт
Наличие аналогов СИ: Полуприцепы-цистерны (БЦМ-14.5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Бецема"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15681-02 01.05.2007 |
Полуприцепы-топливозаправщики, БЦМ-14 мод. 9605, БЦМ-14.1 мод. 96051 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
15681-08 01.06.2013 |
Полуприцепы-топливозаправщики, БЦМ-14 мод. 9605, БЦМ-14.1 мод. 96051, БЦМ-14.1.1 мод. 96051 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
15681-96 01.11.2001 |
Полуприцепы-топливозаправщики, БЦМ-14 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17720-03 01.10.2014 |
Полуприцепы-топливозаправщики, БЦМ-35 мод. 960501, БЦМ-35.1 мод. 960501-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17720-98 01.10.2003 |
Полуприцепы-топливозаправщики, БЦМ-35 мод. 960501 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17998-04 01.04.2009 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053, БЦМ-44.1 мод. 96053-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17998-09 28.04.2020 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053, БЦМ-44.1 мод. 96053-01, БЦМ-44.4 мод. 96053-02 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17998-98 01.01.2004 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17999-04 01.10.2014 |
Полуприцепы-топливозаправщики, БЦМ-48 мод. 96054 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17999-98 01.01.2004 |
Полуприцепы-топливозаправщики, БЦМ-48 мод. 96054 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-00 01.06.2005 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
1 год | |
|
19684-01 01.10.2006 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-06 01.11.2011 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052-0000010, БЦМ-42.1 мод. 96052-0000010-01, БЦМ-42.1 мод. 96052-0000011-01, БЦМ-42.2 мод. 96052-0000010-02, БЦМ-42.3 мод. 96052-0000010-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-12 18.05.2017 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
19684-12 24.05.2022 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
2 года |
|
20988-01 |
Полуприцепы-топливозаправщики, БЦМ-14.3 мод. 9605-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
1 год | |
|
22353-02 01.02.2007 |
Автотопливозаправщики , БЦМ-83 мод. 56471-01, БЦМ-83.1 мод. 56471-02, БЦМ-83.2 мод. 56471-03, БЦМ-83.3 мод. 56471-04, БЦМ-83.4 мод. 5647, БЦМ-83.5 мод. 56471 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
22353-07 26.09.2018 |
Автотопливозаправщики, автоцистерны, прицепы-цистерны, БЦМ-83 мод. 56471-01, БЦМ-83.1 мод. 56471-02, БЦМ-83.2 мод. 56471-03, БЦМ-83.3 мод. 56471-04, БЦМ-83.4 мод. 5647, БЦМ-83.5 мод. 56471 (автотопливозаправщики), БЦМ-83.7 мод. 56471-05, БЦМ-83.8 мод. 56471-06 (автоцистерны), БЦМ-83.6 мод. 86411 (прицепы) ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
25266-03 |
Автотопливозаправщики , БЦМ-103 мод. 56472 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
25999-03 01.01.2015 |
Полуприцепы-цистерны, БЦМ-108 мод. 960511 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
26378-04 01.03.2009 |
Автотопливозаправщики , БЦМ-107 мод. 56473 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
26892-04 01.08.2015 |
Полуприцепы-цистерны, БЦМ-111 мод. 960511-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
27013-04 01.08.2015 |
Полуприцепы-цистерны, БЦМ-110 мод. 9605-02, БЦМ-110.1 мод. 96051-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
27638-04 01.10.2009 |
Автоцистерны, БЦМ-112 мод. 56474 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
27638-10 01.08.2015 |
Автоцистерны, БЦМ-112 мод. 56474, БЦМ-112.1 мод. 56474-01, БЦМ-112.2 мод. 56474-02, БЦМ-112.4 мод. 56474-04, БЦМ-112.5 мод. 56474-05 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
36570-07 01.01.2013 |
Автоцистерны, БЦМ-165 и их мод. ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
36571-07 01.01.2013 |
Автоцистерны, БЦМ-162 и их мод. ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
37959-08 01.06.2013 |
Автотопливозаправщики , БЦМ-167 мод. 56476 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40131-08 10.04.2019 |
Автоцистерны, БЦМ-173 мод. 56477 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40182-08 10.04.2019 |
Прицепы-цистерны , БЦМ-175 мод. 86412 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40183-08 18.04.2019 |
Автоцистерны, БЦМ-174 мод. 56475-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40408-09 01.05.2014 |
Полуприцепы-цистерны, БЦМ-176 мод. 96057 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40408-15 13.02.2020 |
Полуприцепы-цистерны, БЦМ-176 мод. 96057 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
2 года |
|
41548-09 01.10.2014 |
Автотопливозаправщики , БЦМ-112.6 мод. 56474-06 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
41549-09 01.10.2014 |
Автоцистерны, БЦМ-177 мод. 6621-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
43417-09 06.02.2020 |
Полуприцепы-цистерны, БЦМ-180 мод. 960512, БЦМ-180.1 мод. 960512-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45281-10 01.08.2015 |
Автотопливозаправщики , БЦМ-221 мод. 56475-04, БЦМ-221.1 мод. 56475-05 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45282-10 01.08.2015 |
Автоцистерны, БЦМ-229 мод. 56476-01, БЦМ-229.2 мод. 56476-04 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45712-10 01.08.2015 |
Автотопливозаправщики , БЦМ-232 мод. 56476-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45713-10 01.08.2015 |
Прицепы-цистерны , БЦМ-230 мод. 86413 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
51463-12 22.10.2017 |
Автоцистерны, БЦМ-177.1 мод. 6621-02, БЦМ-177.2 мод. 6621-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
58521-14 25.09.2019 |
Полуприцепы-цистерны, БЦМ-111 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
58522-14 25.09.2019 |
Автоцистерны, автотопливозаправщики, БЦМ-165.1 мод. 56475-02, БЦМ-165.6 мод. 56475-08, БЦМ-165.2 мод. 56475-07, БЦМ-165.4 мод. 56475-11, БЦМ-165.9 мод. 56475-09 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63520-16 |
Полуприцеп-цистерна, БЦМ-48 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63777-16 25.04.2021 |
Автоцистерны и автотопливозаправщики, автотопливозаправщики, БЦМ-112, БЦМ-221.1 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63778-16 25.04.2021 |
Автоцистерны и автотопливозаправщики, БЦМ-229 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65574-16 27.10.2021 |
Полуприцепы-цистерны, БЦМ-180.3 мод. 960512-0000010-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65738-16 |
Автоцистерна, БЦМ-112 мод. 56474-0000010 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65739-16 |
Автоцистерны, БЦМ-229 мод. 56476-0000010-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
78909-20 |
Полуприцепы-цистерны, БЦМ-14.5 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Кто поверяет Полуприцепы-цистерны (БЦМ-14.5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "УРАЛТЕХНОЛОГИЯ" (РОСС RU.0001.310241) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АЗТ УРАЛСИБ" (RA.RU.312716) | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "КВАНТ-М" (0958) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Полуприцепы-цистерны (БЦМ-14.5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам БЦМ-14.5
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация изготовителя
Поверка
Поверка осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».Основные средства поверки:
Рабочие эталоны 2-го разряда согласно Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (части 1 и 3), утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на заклепку в соответствии с рисунком 2 и на свидетельство о поверке.
Изготовитель
Закрытое акционерное общество «БЕЦЕМА» (ЗАО «БЕЦЕМА»)
ИНН 5024012580
Адрес: 143405, Московская обл., г. Красногорск, Ильинское ш., дом 15A
Телефон/факс: +7 (495) 777-02-27
E-mail: office@becema.ru
Заявитель
Общество с ограниченной ответственностью «Универсал-Авто»(ООО «Универсал-Авто»)
ИНН 5920033084
Адрес: 617760, Пермский край, г. Чайковский, ул. Карла Маркса, 11 А
Телефон: +7 (34241) 9-56-30
E-mail: 1101059@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоят из теплоизолированной стальной сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна оборудована заливной горловиной с установленным указателем уровня налива. ППЦ являются транспортными мерами полной вместимости (далее - ТМ). Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие;
На боковых сторонах и сзади ППЦ имеют знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз.
Общий вид ППЦ представлен на рисунке 1.

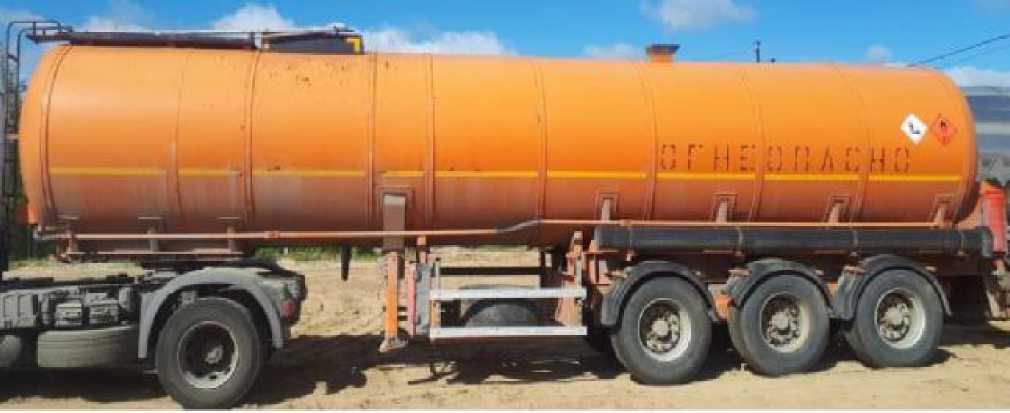

Рисунок 1 - Общий вид полуприцепа-цистерны БЦМ-14.5

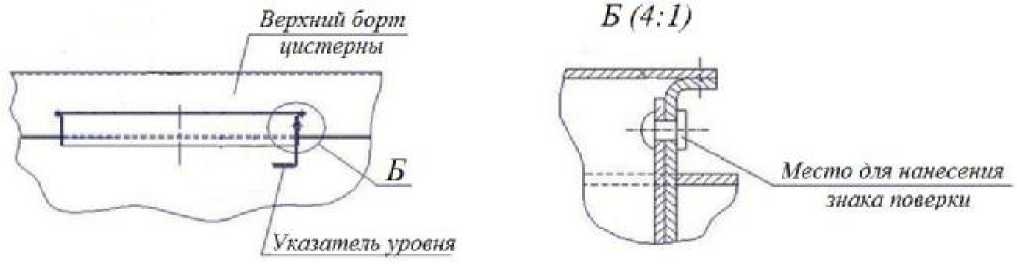

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
уровня
Б(4:1)
Умпстепъ
Место ova нанесения
ЗЙЙЛЙ ломр/ш
'!/ аорт
цистерны
—
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Таблица 3 -
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
БЦМ-14.5 №№ X3W96051CC0000182, X3W96051CC0000183 |
2 шт. |
|
Запасные части, инструменты и принадлежности |
2 компл. | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
26500 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ,%, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
11000 |
|
Длина, мм, не более |
11650 |
|
Высота, мм, не более |
3600 |
|
Ширина, мм, не более |
2500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
