Номер по Госреестру СИ: 63777-16
63777-16 Автоцистерны и автотопливозаправщики, автотопливозаправщики
(БЦМ-112, БЦМ-221.1)
Назначение средства измерений:
Автоцистерны и автотопливозаправщики БЦМ-112, автотопливозаправщики БЦМ-221.1 (далее - автоцистерны) являются транспортными мерами полной вместимости и предназначены для измерения объема, транспортировки и кратковременного хранения нефтепродуктов по ГОСТ 26098-84.
Внешний вид.
Автоцистерны и автотопливозаправщики, автотопливозаправщики
Рисунок № 1
Внешний вид.
Автоцистерны и автотопливозаправщики, автотопливозаправщики
Рисунок № 2
Внешний вид.
Автоцистерны и автотопливозаправщики, автотопливозаправщики
Рисунок № 3
Внешний вид.
Автоцистерны и автотопливозаправщики, автотопливозаправщики
Рисунок № 4
Внешний вид.
Автоцистерны и автотопливозаправщики, автотопливозаправщики
Рисунок № 5
Внешний вид.
Автоцистерны и автотопливозаправщики, автотопливозаправщики
Рисунок № 6
Внешний вид.
Автоцистерны и автотопливозаправщики, автотопливозаправщики
Рисунок № 7
Внешний вид.
Автоцистерны и автотопливозаправщики, автотопливозаправщики
Рисунок № 8
Внешний вид.
Автоцистерны и автотопливозаправщики, автотопливозаправщики
Рисунок № 9
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 25.04.2021
Номер записи - 154997
ID в реестре СИ - 377397
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, мод. БЦМ-112,, БЦМ-221.1, БЦМ-112, БЦМ-221.1, БЦМ-112 мод. БЦМ-112,, БЦМ-112, Автоцистерна БЦМ-112,9,
Производитель
Изготовитель - ЗАО "Бецема"
Страна - РОССИЯ
Населенный пункт - г.Красногорск
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 3
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 688 дн.
Приказы РСТ, где упоминается данный тип СИ
№467 от 2016.04.25 Об утверждении типов средств измерений
Наличие аналогов СИ: Автоцистерны и автотопливозаправщики, автотопливозаправщики (БЦМ-112, БЦМ-221.1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Бецема"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15681-02 01.05.2007 |
Полуприцепы-топливозаправщики, БЦМ-14 мод. 9605, БЦМ-14.1 мод. 96051 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
15681-08 01.06.2013 |
Полуприцепы-топливозаправщики, БЦМ-14 мод. 9605, БЦМ-14.1 мод. 96051, БЦМ-14.1.1 мод. 96051 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
15681-96 01.11.2001 |
Полуприцепы-топливозаправщики, БЦМ-14 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17720-03 01.10.2014 |
Полуприцепы-топливозаправщики, БЦМ-35 мод. 960501, БЦМ-35.1 мод. 960501-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17720-98 01.10.2003 |
Полуприцепы-топливозаправщики, БЦМ-35 мод. 960501 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17998-04 01.04.2009 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053, БЦМ-44.1 мод. 96053-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17998-09 28.04.2020 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053, БЦМ-44.1 мод. 96053-01, БЦМ-44.4 мод. 96053-02 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17998-98 01.01.2004 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17999-04 01.10.2014 |
Полуприцепы-топливозаправщики, БЦМ-48 мод. 96054 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17999-98 01.01.2004 |
Полуприцепы-топливозаправщики, БЦМ-48 мод. 96054 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-00 01.06.2005 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
1 год | |
|
19684-01 01.10.2006 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-06 01.11.2011 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052-0000010, БЦМ-42.1 мод. 96052-0000010-01, БЦМ-42.1 мод. 96052-0000011-01, БЦМ-42.2 мод. 96052-0000010-02, БЦМ-42.3 мод. 96052-0000010-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-12 18.05.2017 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
19684-12 24.05.2022 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
2 года |
|
20988-01 |
Полуприцепы-топливозаправщики, БЦМ-14.3 мод. 9605-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
1 год | |
|
22353-02 01.02.2007 |
Автотопливозаправщики , БЦМ-83 мод. 56471-01, БЦМ-83.1 мод. 56471-02, БЦМ-83.2 мод. 56471-03, БЦМ-83.3 мод. 56471-04, БЦМ-83.4 мод. 5647, БЦМ-83.5 мод. 56471 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
22353-07 26.09.2018 |
Автотопливозаправщики, автоцистерны, прицепы-цистерны, БЦМ-83 мод. 56471-01, БЦМ-83.1 мод. 56471-02, БЦМ-83.2 мод. 56471-03, БЦМ-83.3 мод. 56471-04, БЦМ-83.4 мод. 5647, БЦМ-83.5 мод. 56471 (автотопливозаправщики), БЦМ-83.7 мод. 56471-05, БЦМ-83.8 мод. 56471-06 (автоцистерны), БЦМ-83.6 мод. 86411 (прицепы) ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
25266-03 |
Автотопливозаправщики , БЦМ-103 мод. 56472 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
25999-03 01.01.2015 |
Полуприцепы-цистерны, БЦМ-108 мод. 960511 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
26378-04 01.03.2009 |
Автотопливозаправщики , БЦМ-107 мод. 56473 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
26892-04 01.08.2015 |
Полуприцепы-цистерны, БЦМ-111 мод. 960511-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
27013-04 01.08.2015 |
Полуприцепы-цистерны, БЦМ-110 мод. 9605-02, БЦМ-110.1 мод. 96051-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
27638-04 01.10.2009 |
Автоцистерны, БЦМ-112 мод. 56474 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
27638-10 01.08.2015 |
Автоцистерны, БЦМ-112 мод. 56474, БЦМ-112.1 мод. 56474-01, БЦМ-112.2 мод. 56474-02, БЦМ-112.4 мод. 56474-04, БЦМ-112.5 мод. 56474-05 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
36570-07 01.01.2013 |
Автоцистерны, БЦМ-165 и их мод. ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
36571-07 01.01.2013 |
Автоцистерны, БЦМ-162 и их мод. ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
37959-08 01.06.2013 |
Автотопливозаправщики , БЦМ-167 мод. 56476 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40131-08 10.04.2019 |
Автоцистерны, БЦМ-173 мод. 56477 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40182-08 10.04.2019 |
Прицепы-цистерны , БЦМ-175 мод. 86412 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40183-08 18.04.2019 |
Автоцистерны, БЦМ-174 мод. 56475-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40408-09 01.05.2014 |
Полуприцепы-цистерны, БЦМ-176 мод. 96057 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40408-15 13.02.2020 |
Полуприцепы-цистерны, БЦМ-176 мод. 96057 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
2 года |
|
41548-09 01.10.2014 |
Автотопливозаправщики , БЦМ-112.6 мод. 56474-06 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
41549-09 01.10.2014 |
Автоцистерны, БЦМ-177 мод. 6621-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
43417-09 06.02.2020 |
Полуприцепы-цистерны, БЦМ-180 мод. 960512, БЦМ-180.1 мод. 960512-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45281-10 01.08.2015 |
Автотопливозаправщики , БЦМ-221 мод. 56475-04, БЦМ-221.1 мод. 56475-05 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45282-10 01.08.2015 |
Автоцистерны, БЦМ-229 мод. 56476-01, БЦМ-229.2 мод. 56476-04 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45712-10 01.08.2015 |
Автотопливозаправщики , БЦМ-232 мод. 56476-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45713-10 01.08.2015 |
Прицепы-цистерны , БЦМ-230 мод. 86413 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
51463-12 22.10.2017 |
Автоцистерны, БЦМ-177.1 мод. 6621-02, БЦМ-177.2 мод. 6621-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
58521-14 25.09.2019 |
Полуприцепы-цистерны, БЦМ-111 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
58522-14 25.09.2019 |
Автоцистерны, автотопливозаправщики, БЦМ-165.1 мод. 56475-02, БЦМ-165.6 мод. 56475-08, БЦМ-165.2 мод. 56475-07, БЦМ-165.4 мод. 56475-11, БЦМ-165.9 мод. 56475-09 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63520-16 |
Полуприцеп-цистерна, БЦМ-48 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63777-16 25.04.2021 |
Автоцистерны и автотопливозаправщики, автотопливозаправщики, БЦМ-112, БЦМ-221.1 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63778-16 25.04.2021 |
Автоцистерны и автотопливозаправщики, БЦМ-229 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65574-16 27.10.2021 |
Полуприцепы-цистерны, БЦМ-180.3 мод. 960512-0000010-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65738-16 |
Автоцистерна, БЦМ-112 мод. 56474-0000010 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65739-16 |
Автоцистерны, БЦМ-229 мод. 56476-0000010-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
78909-20 |
Полуприцепы-цистерны, БЦМ-14.5 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
1 год |
Кто поверяет Автоцистерны и автотопливозаправщики, автотопливозаправщики (БЦМ-112, БЦМ-221.1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367) | 9 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Автоцистерны и автотопливозаправщики, автотопливозаправщики (БЦМ-112, БЦМ-221.1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
8540 | 13151 |
|
ФБУ Камчатский ЦСМ Камчатский край |
2387 | 13151 |
|
ФБУ Красноярский ЦСМ Красноярский край |
9589 | 13151 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
16307 | 13151 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
16307 | 13151 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную с правой стороны на одной из опор крепления меры вместимости к шасси или на технологическом шкафе (при его наличии), фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра, в правом верхнем углу, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПри использовании автоцистерн (автотопливозаправщиков) применяется метод прямых измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к автоцистернам и автотопливозаправщикам БЦМ-112, автотопливозаправщикам БЦМ-221.1-
1 ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
-
2 ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
-
3 ГОСТ Р 50913-96 «Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования».
-
4 ТУ 306-105-071-93 «Полуприцепы-цистерны битумовозы, полуприцепы-
топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, автоцистерны и автотопливозаправщики. Технические условия»
Поверка
Поверкаосуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких
нефтепродуктов. Методика поверки».
Основные средства поверки:
-
- эталонный счетчик жидкости с пределом относительной погрешности ±0,15 %;
-
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм3.
Действительная вместимость каждой секции цистерны указывается на табличке, закрепленной на бортике возле соответствующей горловины и удостоверяется знаком поверки, нанесенным на табличку ударным способом. Также знак поверки наносится ударным способом на заклепку, проходящую через полку указателя полной вместимости и стенку горловины автоцистерны.
Изготовитель
Закрытое акционерное общество «БЕЦЕМА» (ЗАО «БЕЦЕМА»)143405, Московская область, г. Красногорск, Ильинское шоссе, 2-й км
Телефон: 8(495) 562-90-32; факс: 8(495) 562-10-46
Е-mail: market@becema.ru
ИНН 5024012580
Испытательный центр
ФБУ «ЦСМ Московской области»141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево Телефон/факс: (495) 781-86-89
Е-mail: welcome@mosoblcsm.ru
Автоцистерны и автотопливозаправщики БЦМ-112, автотопливозаправщики БЦМ-221.1 имеют следующие модификации:
-
- автоцистерны БЦМ-112, БЦМ-112.1, БЦМ-112.2, БЦМ-112.4, БЦМ-112.5 и БЦМ-112.9;
-
- автотопливозаправщики БЦМ-112.6;
-
- автотопливозаправщики БЦМ-221.1.
Автоцистерны состоят из следующих основных составных частей, установленных на автомобильном шасси: цистерны эллиптической формы изготовленной из стали или алюминиевого сплава, оборудованной заливными горловинами (расширительными отсеками) прямоугольного сечения с указателями полной вместимости и дыхательными клапанами; волнорезами; технологическим шкафом с размещенном в нем устройством для слива топлива самотеком; самовсасывающим центробежным насосом (по заказу); счетчиком жидкости СЖ-ППО-40 (по заказу) с топливораздаточным рукавом и заправочным пистолетом; пеналами с напорно-всасывающими рукавами; ящиком с песком и боксами с огнетушителями.
Модификации отличаются:
-
- количеством секций цистерны;
-
- способом наполнения: закрытый (нижний налив) или открытый (верхний налив);
-
- количеством напорно-всасывающих рукавов;
-
- наличием топливораздаточного оборудования;
-
- применяемым шасси.

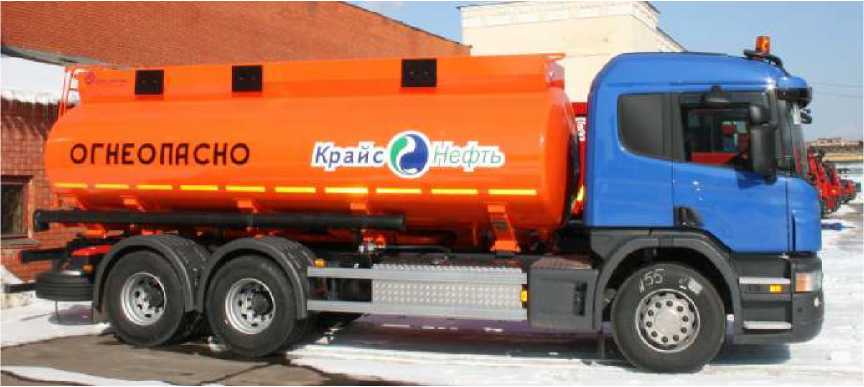

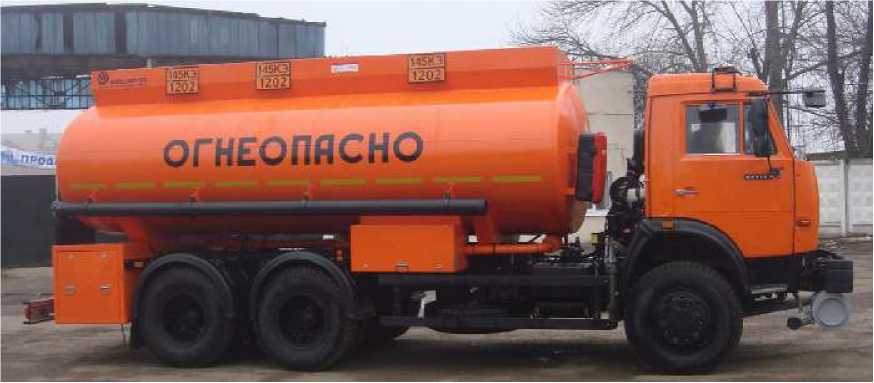

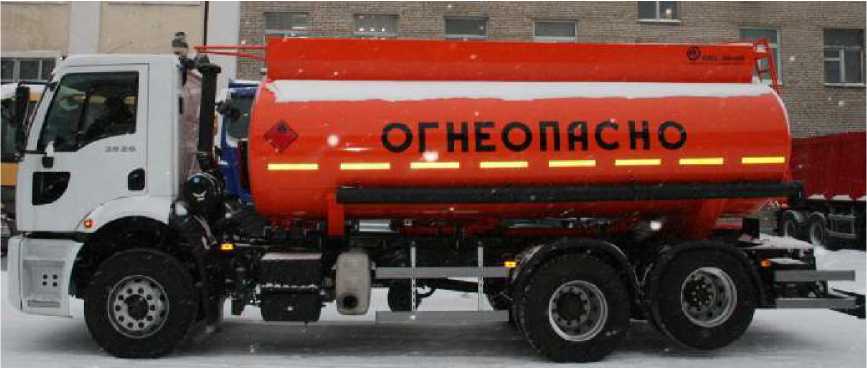

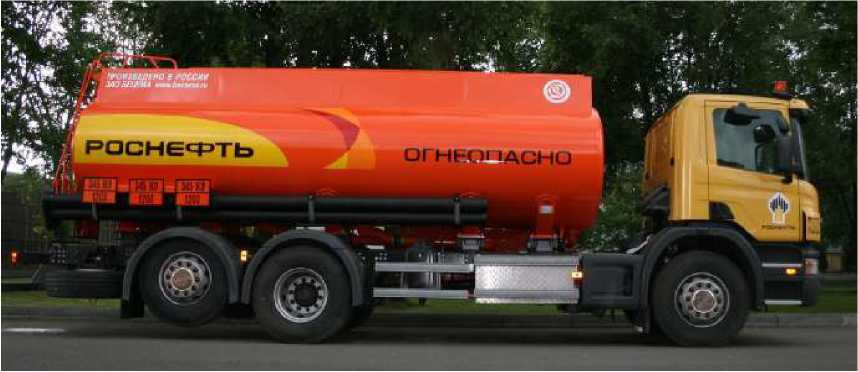

Внешний вид цистерн представлен на рисунках №№ 1-8.
Места пломбирования элементов конструкции цистерны для защиты от несанкционированного доступа к перевозимому (хранимому) нефтепродукту обозначены на рисунках № 9, 10
Рисунок 1 - Внешний вид автоцистерн БЦМ-112
Рисунок 2 - Внешний вид автоцистерн БЦМ-112.1
Рисунок 3 - Внешний вид автоцистерн БЦМ-112.2
Рисунок 4 - Внешний вид автоцистерн БЦМ-112.4
Рисунок 5 - Внешний вид автоцистерны БЦМ-112.5
Рисунок 6 - Внешний вид автотопливозаправщика БЦМ-112.6
Рисунок 7 - Внешний вид автоцистерны БЦМ-112.9
Рисунок 8 - Внешний вид автотопливозаправщика БЦМ-221.1
Место пломбирования
Рисунок 9 - Запорный механизм крышки заливной горловины
Место
пломбирования
г *
лЛ If
Рисунок 10 - Запорная арматура сливного трубопровода
Основные метрологические и технические характеристики автоцистерн и автотопливозаправщиков указаны в таблице 1
Таблица 1
|
Наименование показателей |
Автоцистерны БЦМ-112, БЦМ-112.1, БЦМ-112.2, БЦМ-112.4, БЦМ-112.5, БЦМ-112.9 Автотопливозаправщики БЦМ-112.6 |
Автотопливозаправщики БЦМ-221.1 |
|
1 |
2 |
3 |
|
Количество автономных отсеков |
От 1 |
до 3 |
|
Условия эксплуатации: температура окружающей среды в о условиях эксплуатации, С |
от минус 50 до плюс 45 | |
|
Вместимость при 20 оС, л - номинальная |
17000 | |
|
- действительная (калиброванная) |
17000±255 | |
|
Пределы допускаемой относительной погрешности вместимости, % |
±0,4 | |
|
Вместимость запасного объема каждого отсека в % от действительной вместимости данного отсека, не менее |
2,0 | |
|
Используемый счетчик жидкости |
СЖ-ППО-40 (Госреестр СИ № 59916-15) Устанавливается по заказу. | |
|
Габаритные размеры, не более, мм: - длина |
10100 |
8545 |
|
- ширина |
2550 |
2500 |
|
- высота |
3580 |
3300 |
|
Масса полная, не более, кг |
27000 |
25000 |
