Номер по Госреестру СИ: 51463-12
51463-12 Автоцистерны
(БЦМ-177.1 мод. 6621-02, БЦМ-177.2 мод. 6621-03)
Назначение средства измерений:
Автоцистерны БЦМ-177.1 модель 6621-02, БЦМ-177.2 модель 6621-03 (далее - автоцистерны) предназначены для транспортировки нефтепродуктов плотностью не более 860 кг/м3 . Автоцистерны являются мерой полной вместимости.

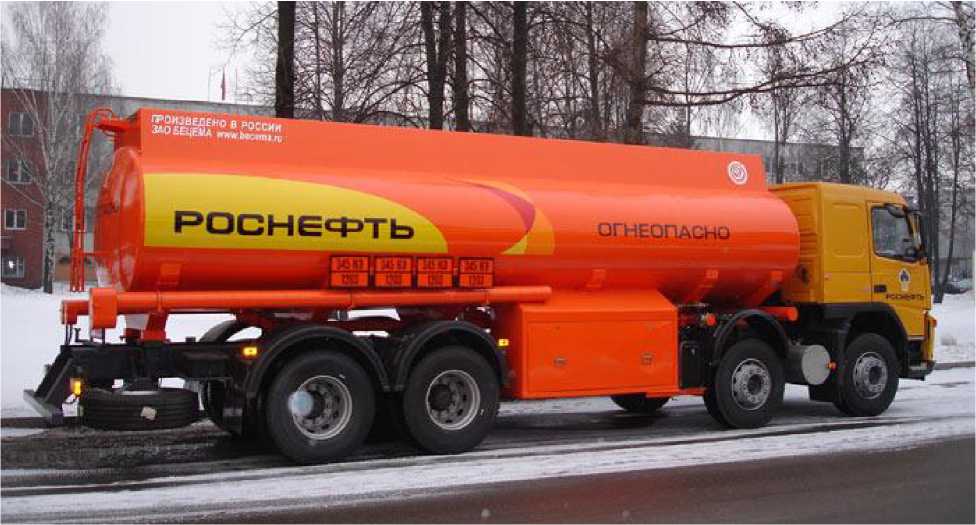

Внешний вид.
Автоцистерны
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 22.10.2017
Номер записи - 141080
ID в реестре СИ - 363480
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, БЦМ-177.2 мод. 6621-03, БЦМ-177.1 модель 6621-02, БЦМ-177.1 мод. 6621-02, БЦМ-177.2 мод. 6621-03, БЦМ-177.1 мод. 6621-02, БЦМ-177,1. Модель 6621-02, БЦМ 177.1, Автоцистерна БЦМ-177.2 модель 51463-12, Автоцистерна БЦМ-177.1 модель 6621-02; гос. номер К 303 ЕН, 6621-03,
Производитель
Изготовитель - ЗАО "Бецема"
Страна - РОССИЯ
Населенный пункт - г.Красногорск
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 89
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 2
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1221 от 2018.06.15 О продлении срока действия свидетельсв об утверждении типа средств измерений
№3403 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Молоко и продукты переработки молока" (ТК 470)
Наличие аналогов СИ: Автоцистерны (БЦМ-177.1 мод. 6621-02, БЦМ-177.2 мод. 6621-03)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Бецема"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15681-02 01.05.2007 |
Полуприцепы-топливозаправщики, БЦМ-14 мод. 9605, БЦМ-14.1 мод. 96051 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
15681-08 01.06.2013 |
Полуприцепы-топливозаправщики, БЦМ-14 мод. 9605, БЦМ-14.1 мод. 96051, БЦМ-14.1.1 мод. 96051 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
15681-96 01.11.2001 |
Полуприцепы-топливозаправщики, БЦМ-14 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17720-03 01.10.2014 |
Полуприцепы-топливозаправщики, БЦМ-35 мод. 960501, БЦМ-35.1 мод. 960501-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17720-98 01.10.2003 |
Полуприцепы-топливозаправщики, БЦМ-35 мод. 960501 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17998-04 01.04.2009 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053, БЦМ-44.1 мод. 96053-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17998-09 28.04.2020 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053, БЦМ-44.1 мод. 96053-01, БЦМ-44.4 мод. 96053-02 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17998-98 01.01.2004 |
Полуприцепы-топливозаправщики, БЦМ-44 мод. 96053 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
17999-04 01.10.2014 |
Полуприцепы-топливозаправщики, БЦМ-48 мод. 96054 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
17999-98 01.01.2004 |
Полуприцепы-топливозаправщики, БЦМ-48 мод. 96054 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-00 01.06.2005 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
1 год | |
|
19684-01 01.10.2006 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-06 01.11.2011 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052-0000010, БЦМ-42.1 мод. 96052-0000010-01, БЦМ-42.1 мод. 96052-0000011-01, БЦМ-42.2 мод. 96052-0000010-02, БЦМ-42.3 мод. 96052-0000010-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
19684-12 18.05.2017 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
19684-12 24.05.2022 |
Полуприцепы-топливозаправщики, БЦМ-42 мод. 96052, БЦМ-42.1 мод. 96052-01, БЦМ-42.2 мод. 96052-02, БЦМ-42.3 мод. 96052-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
2 года |
|
20988-01 |
Полуприцепы-топливозаправщики, БЦМ-14.3 мод. 9605-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
1 год | |
|
22353-02 01.02.2007 |
Автотопливозаправщики , БЦМ-83 мод. 56471-01, БЦМ-83.1 мод. 56471-02, БЦМ-83.2 мод. 56471-03, БЦМ-83.3 мод. 56471-04, БЦМ-83.4 мод. 5647, БЦМ-83.5 мод. 56471 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
22353-07 26.09.2018 |
Автотопливозаправщики, автоцистерны, прицепы-цистерны, БЦМ-83 мод. 56471-01, БЦМ-83.1 мод. 56471-02, БЦМ-83.2 мод. 56471-03, БЦМ-83.3 мод. 56471-04, БЦМ-83.4 мод. 5647, БЦМ-83.5 мод. 56471 (автотопливозаправщики), БЦМ-83.7 мод. 56471-05, БЦМ-83.8 мод. 56471-06 (автоцистерны), БЦМ-83.6 мод. 86411 (прицепы) ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
25266-03 |
Автотопливозаправщики , БЦМ-103 мод. 56472 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
25999-03 01.01.2015 |
Полуприцепы-цистерны, БЦМ-108 мод. 960511 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
26378-04 01.03.2009 |
Автотопливозаправщики , БЦМ-107 мод. 56473 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
26892-04 01.08.2015 |
Полуприцепы-цистерны, БЦМ-111 мод. 960511-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
27013-04 01.08.2015 |
Полуприцепы-цистерны, БЦМ-110 мод. 9605-02, БЦМ-110.1 мод. 96051-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
27638-04 01.10.2009 |
Автоцистерны, БЦМ-112 мод. 56474 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
27638-10 01.08.2015 |
Автоцистерны, БЦМ-112 мод. 56474, БЦМ-112.1 мод. 56474-01, БЦМ-112.2 мод. 56474-02, БЦМ-112.4 мод. 56474-04, БЦМ-112.5 мод. 56474-05 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
36570-07 01.01.2013 |
Автоцистерны, БЦМ-165 и их мод. ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
36571-07 01.01.2013 |
Автоцистерны, БЦМ-162 и их мод. ЗАО "Бецема" (РОССИЯ г.Красногорск) |
2 года | |
|
37959-08 01.06.2013 |
Автотопливозаправщики , БЦМ-167 мод. 56476 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40131-08 10.04.2019 |
Автоцистерны, БЦМ-173 мод. 56477 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40182-08 10.04.2019 |
Прицепы-цистерны , БЦМ-175 мод. 86412 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40183-08 18.04.2019 |
Автоцистерны, БЦМ-174 мод. 56475-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40408-09 01.05.2014 |
Полуприцепы-цистерны, БЦМ-176 мод. 96057 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
40408-15 13.02.2020 |
Полуприцепы-цистерны, БЦМ-176 мод. 96057 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
2 года |
|
41548-09 01.10.2014 |
Автотопливозаправщики , БЦМ-112.6 мод. 56474-06 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
41549-09 01.10.2014 |
Автоцистерны, БЦМ-177 мод. 6621-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
43417-09 06.02.2020 |
Полуприцепы-цистерны, БЦМ-180 мод. 960512, БЦМ-180.1 мод. 960512-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45281-10 01.08.2015 |
Автотопливозаправщики , БЦМ-221 мод. 56475-04, БЦМ-221.1 мод. 56475-05 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45282-10 01.08.2015 |
Автоцистерны, БЦМ-229 мод. 56476-01, БЦМ-229.2 мод. 56476-04 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45712-10 01.08.2015 |
Автотопливозаправщики , БЦМ-232 мод. 56476-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
45713-10 01.08.2015 |
Прицепы-цистерны , БЦМ-230 мод. 86413 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
51463-12 22.10.2017 |
Автоцистерны, БЦМ-177.1 мод. 6621-02, БЦМ-177.2 мод. 6621-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
58521-14 25.09.2019 |
Полуприцепы-цистерны, БЦМ-111 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
58522-14 25.09.2019 |
Автоцистерны, автотопливозаправщики, БЦМ-165.1 мод. 56475-02, БЦМ-165.6 мод. 56475-08, БЦМ-165.2 мод. 56475-07, БЦМ-165.4 мод. 56475-11, БЦМ-165.9 мод. 56475-09 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63520-16 |
Полуприцеп-цистерна, БЦМ-48 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63777-16 25.04.2021 |
Автоцистерны и автотопливозаправщики, автотопливозаправщики, БЦМ-112, БЦМ-221.1 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
63778-16 25.04.2021 |
Автоцистерны и автотопливозаправщики, БЦМ-229 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65574-16 27.10.2021 |
Полуприцепы-цистерны, БЦМ-180.3 мод. 960512-0000010-03 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65738-16 |
Автоцистерна, БЦМ-112 мод. 56474-0000010 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
65739-16 |
Автоцистерны, БЦМ-229 мод. 56476-0000010-01 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ |
2 года |
|
78909-20 |
Полуприцепы-цистерны, БЦМ-14.5 ЗАО "Бецема" (РОССИЯ г.Красногорск) |
ОТ МП |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Автоцистерны (БЦМ-177.1 мод. 6621-02, БЦМ-177.2 мод. 6621-03)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Приморский ЦСМ» (RA.RU.311500) | РСТ | 63 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 11 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО НПП "НЕФТЕ-СТАНДАРТ" (RA.RU.311772) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМНЕФТЬ-ЛАБОРАТОРИЯ" (RA.RU.312441) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Якутский ЦСМ» (RA.RU.311545) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СФЕРА МЕТРОЛОГИИ" (RA.RU.314367) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ННК-ХАБАРОВСКНЕФТЕПРОДУКТ" (RA.RU.310686) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Автоцистерны (БЦМ-177.1 мод. 6621-02, БЦМ-177.2 мод. 6621-03)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
8540 | 14853 |
|
ФБУ Камчатский ЦСМ Камчатский край |
2387 | 14853 |
|
ФБУ УРАЛТЕСТ Свердловская область |
10486 | 14853 |
|
ООО "ПКФ СИ" Свердловская область |
38000 | 14853 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПри использовании топливозаправщиков применяется метод прямых измерений (измерение объема жидкости), который приведен в формуляре.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к автоцистернам БЦМ-177.1 модель 6621-02, БЦМ-177.2 модель 6621-03-
1. ГОСТ Р 50913-96 «Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования»
-
2. ГОСТ Р 8.569-98 «Автоцистерны для жидких нефтепродуктов. Методика поверки»
-
3.ТУ306-105-071-93 «Полуприцепы-цистерны битумовозы, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, автоцистерны и автотопливозаправщики . Технические условия.»
-
4. Технический регламент о безопасности колесных транспортных средств.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (измерение объемов жидкостей).
Поверка
Поверкаосуществляется по ГОСТ Р 8.569-98. "Автоцистерны для жидких нефтепродуктов. Методика поверки". При поверке применяются мерники образцовые 2-го разряда по ГОСТ 8.400-80, вместимость 2000 л с погрешностью ±0,1%, шкальный мерник 1-го класса вместимость 210 л с ценой деления 1,0 л по ГОСТ 13844-68.
Испытательный центр
ГЦИ СИ ФБУ «ЦСМ Московской области»Регистрационный номер 30083-08,
г. Клин, Московская обл., ул. Дзержинского, д.2,
тел (49624) 24162, факс (49624) 77070 E-mail: klincsm@mail.ru
Общий вид автоцистерны
Принцип работы автоцистерны основан на заполнении цистерны нефтепродуктом до уровня налива и измерении его объема. Слив нефтепродукта производится самотеком или через насос.
Автоцистерна состоит из следующих основных составных частей: цистерны с заливной горловиной и указателем уровня налива топлива, дыхательным клапаном, расширительным бачком прямоугольного сечения; волнорезами; технологическим шкафом с размещенном в нем устройством для слива топлива самотеком; ящиком с песком, боксом с огнетушителем; самовсасывающим центробежным насосам (по заказу); счетчиком жидкости ППО-40-0,6 СУ (по заказу); пеналами с напорно-всасывающими рукавами.
Цистерна (БЦМ-177.1) может состоять из одного - четырех отсеков (по заказу).
Цистерна (БЦМ-177.2) может состоять из одного - трех отсеков (по заказу).
Основные отличия заложены в конструктивных особенностях цистерн: в количестве отсеков и разной вместимости цистерн.
Таблица 1
|
Наименование показателей |
БЦМ-177.1 мо дель 6621-02 |
БЦМ-177.2 модель 6621-03 |
|
Условия эксплуатации: температура окружающей среды в условиях эксплуа-о тации, С |
от -50 до +45 | |
|
Вместимость при 20 о С, не более, л - номинальная |
23000 |
18000 |
|
- действительная (калиброванная) |
23000±345 |
18000±270 |
|
Пределы допускаемой относительной погрешности вместимости цистерны, % |
±0,4 | |
|
Вместимость запасного объема каждого отсека цистерны в % от номинальной вместимости, не менее |
2 | |
|
Счетчик НПО 40-06СУ (по заказу) Госреестр № 1351-93 Минимальная доза выдачи топлива, л Пределы допускаемой относительной погрешности счетчика, % |
200±0,5 | |
|
Габаритные размеры автоцистерны, не более, мм: - длина |
11450 |
10600 |
|
- ширина |
2500 | |
|
- высота |
3500 |
3350 |
|
Масса полная автоцистерны, не более, кг |
32000 |
29000 |
