МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

24 мая 2017 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46556 «Полуприцепы-топливозаправщики БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 96052-02, БЦМ-42.3 модель 96052-03» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «Бецема» от 20 февраля 2017 г. № ИЦ-19/09-2017 и ИЦ-19/10-2017 приказываю:

• 1.  Внести изменения в описание типа на полуприцепы-топливозаправщики БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 96052-02, БЦМ-42.3 модель 96052-03, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 19684-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 46566

«Полуприцепы-топливозаправщики БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01,  БЦМ-42.2 модель 96052-02,  БЦМ-42.3 модель 96052-03»,

зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 19684-12, в связи с внесением изменений в методику поверки.

• 3. Продлить срок действия свидетельства об утверждении типа средства измерений № 46556 «Полуприцепы-топливозаправщики БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 96052-02, БЦМ-42.3 модель 96052-03» на последующие 5 лет.

• 4.  Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя



  связей

  С.С.Голубев

  Управление ^аДминис

  ®| работы

  ^трятивной

  ^{и 8Не}шни\ /а

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭИ

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Изменения в описание типа на полуприцепы-топливозаправщики БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 96052-02, БЦМ-42.3 модель 96052-03

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-топливозаправщики БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 96052-02,  БЦМ-42.3 модель 96052-03 (далее - полуприцепы-

топливозаправщики) предназначены для измерения объема, транспортировки, временного хранения и механизированной заправки техники нефтепродуктами плотностью не более 860 кг/м³ с одновременным учетом объема выдаваемого топлива и являются транспортными мерами полной вместимости.

Принцип действия полуприцепов-топливозаправщиков основан на измерении объема нефтепродукта при заполнении цистерны до указателя полной вместимости. Слив нефтепродукта производится самотеком или через насос.

Полуприцепы-топливозаправщики состоят из следующих основных составных частей: цистерны, оборудованной заливными горловинами (расширительными отсеками) прямоугольного сечения с указателями полной вместимости и дыхательными клапанами; волнорезами; технологическим шкафом с размещенном в нем устройством для слива топлива самотеком; самовсасывающим центробежным насосом (по заказу); счетчиком жидкости СЖ-ППО-40 с топливораздаточным рукавом и заправочным пистолетом (по заказу); пеналами с напорно-всасывающими рукавами; ящиком для размещения ЗИП; ящиком с песком и боксами с огнетушителями.

Полуприцепы-топливозаправщики выпускаются в следующих модификациях БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 96052-02, БЦМ-42.3 модель 96052-03 которые отличаются:

• - номинальной вместимостью;

• - способом наполнения: закрытый (нижний налив) или открытый (верхний налив);

• - количеством напорно-всасывающих рукавов;

• - наличием топливораздаточного оборудования;

• - типом тележки полуприцепа (односкатная или двускатная).

Общий вид полуприцепов-топливозаправщиков представлен на рисунках №№ 1, 2, 3, 4.

Рисунок 1 - Общий вид полуприцепов-топливозаправщиков БЦМ-42 модель 96052

Рисунок 3 - Общий вид полуприцепов-топливозаправщиков БЦМ-42.2 модель 96052-02

Рисунок 4 - Общий вид полуприцепов-топливозаправщиков БЦМ-42.3 модель 96052-03

Места пломбирования элементов конструкции полуприцепа-топливозаправщика для защиты от несанкционированного доступа к перевозимому (хранимому) нефтепродукту обозначены на рисунках №№ 5, 6

Схема нанесения знака поверки для защиты от изменения положения указателя уровня налива обозначена на рисунке № 7.

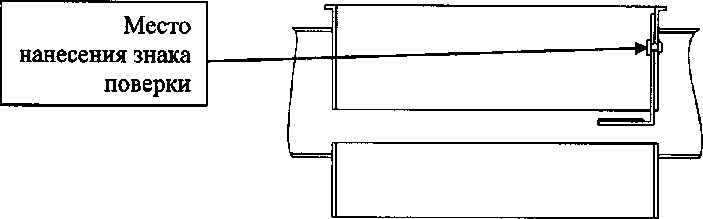

Рисунок 7 - Схема нанесения знака поверки для защиты от изменения положения указателя уровня налива

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на корпусе полуприцепа-топливозаправщика с правой стороны над опорной площадкой сцепного устройства, фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра, в правом верхнем углу, типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

• - эталонный счетчик жидкости 2-го разряда по ГОСТ 8.510-2002 с пределами основной относительной погрешности ± 0,15 %;

• - эталонные мерники 2-го разряда вместимостью от 2 до 5000 дм³ по ГОСТ 8.470-82.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, на маркировочную табличку и на свидетельство о поверке.

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к полуприцепам-топливозаправщикам БЦМ-42 модель 96052, БЦМ-42.1 модель 96052-01, БЦМ-42.2 модель 96052-02, БЦМ-42.3 модель 96052-03

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки

ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования

ТУ 306-105-071-93 Полуприцепы-цистерны битумовозы, полуприцепы-топливозаправщики, полуприцепы-цистерны, прицепы-цистерны, автоцистерны и автотопливозаправщики. Технические условия

Закрытое акционерное общество «БЕЦЕМА» (ЗАО «БЕЦЕМА»)

ИНН 5024012580

143405, Московская область, г. Красногорск, Ильинское шоссе, 2-й км

Телефон: 8(495) 562-90-32; факс: 8(495) 562-10-46

E-mail: market@becema.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»

(ФБУ «ЦСМ Московской области»)

141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево

Телефон/факс: (495) 781-86-89

Web-сайт: www.mosoblcsm.ru

E-mail: welcome@mosoblcsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
