Номер по Госреестру СИ: 65641-16
65641-16 Счетчики жидкости ультразвуковые
(ALTOSONIC 5)
Назначение средства измерений:
Счетчики жидкости ультразвуковые ALTOSONIC 5 (далее - счетчики) предназначены для измерения объема и объемного расхода жидкости или сжиженного газа, транспортируемых по трубопроводу.
Аналитический паспорт типа средства измерений
65641-16 — Счетчики жидкости ультразвуковые
ALTOSONIC 5
Фирма «KROHNE Altometer»
НИДЕРЛАНДЫ
МПИ: 4 года
Действует
19
организаций25
владельцев5
версий253
Всего поверок
по агрегатам с 2010 года
13
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
19
Организаций-поверителей
эффективное число: 6.1
25
Владельцев СИ
эффективное число: 8.4
82
Экземпляров СИ
по агрегатам владельцев / организаций
74.7%
Периодические поверки
первичные: 3.6%
0.4%
Непригодность
1 извещений
82.6%
Поверки юрлиц
доля в общем объёме
14 413 ₽
Средневзвешенная цена
медиана: 14 247 ₽
100%
Покрытие ценами
расчётный известный объём: 512 892 ₽
2 018,0 лет
Средний возраст парка
взвешено по годовому объёму
1 000 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 639
Концентрация поверителей
HHI; доля топ-5: 70.4%
1 190
Концентрация владельцев
HHI; доля топ-5: 58.5%
8
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 253 поверок; пик пришёлся на 2025 год (46).
- Последний завершённый год показал рост на 53.3% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 18.3%.
- Рынок представлен 19 организациями; концентрация умеренная (HHI 1639), доля топ-5 — 70.4%.
- В базе найдено 25 владельцев и 82 экземпляров СИ; доля пяти крупнейших владельцев — 58.5%.
- Средневзвешенная цена поверки — 14 413 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 512 892 руб.
- Доля извещений о непригодности составляет 0.4% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 1 000 дней; средний возраст парка по агрегатам организаций — 2 018,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2025 — 46
Долгосрочный CAGR: 18.3%
Активных версий: 1
Ценовой диапазон: 11 072–21 403 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 24 | 64 | 2,67 |
| АРНУ (филиал АО "Транснефть - Прикамье") | Юридические лица | 7 | 44 | 6,29 |
| АРНУ (ФИЛИАЛ АО "ТРАНСНЕФТЬ - ПРИКАМЬЕ") | Юридические лица | 7 | 11 | 1,57 |
| АО "ТРАНСНЕФТЬ-МЕТРОЛОГИЯ" | Юридические лица | 6 | 9 | 1,50 |
| ОАО "Газпромнефть-ОНПЗ" | Юридические лица | 4 | 4 | 1,00 |
| ООО "МЕТРОЛОГИЯ И СЕРВИС" | Юридические лица | 4 | 4 | 1,00 |
| АО "Транснефть-Приволга" | Юридические лица | 3 | 12 | 4,00 |
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ИЛЬСКИЙ НПЗ ИМ. А.А. ШАМАРА" | Юридические лица | 3 | 6 | 2,00 |
| ООО "ГАЗПРОМ ПЕРЕРАБОТКА" | Юридические лица | 3 | 3 | 1,00 |
| ТРАНСНЕФТЬ-МЕТРОЛОГИЯ АО | Юридические лица | 2 | 7 | 3,50 |
| АО "Транснефть-Приволга | Юридические лица | 2 | 3 | 1,50 |
| Общество с ограниченной ответственностью ""ИЛЬСКИЙ НПЗ"" | Юридические лица | 2 | 2 | 1,00 |
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ИЛЬСКИЙ НЕФТЕПЕРЕРАБАТЫВАЮЩИЙ ЗАВОД" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "ИЛЬСКИЙ НПЗ" | Юридические лица | 2 | 2 | 1,00 |
| Филиал АО "Транснефть-Приволга" Волгоградское районное нефтепроводное управление | Юридические лица | 1 | 11 | 11,00 |
| АО "Геология" | Юридические лица | 1 | 8 | 8,00 |
| Общество с ограниченной ответственностью "ТРАНСНЕФТЬ - БАЛТИКА" | Юридические лица | 1 | 3 | 3,00 |
| АО "Шешмаойл" | Юридические лица | 1 | 3 | 3,00 |
| АО "НЗНП" | Юридические лица | 1 | 3 | 3,00 |
| АО "Транснефть Приволга" | Юридические лица | 1 | 3 | 3,00 |
| ОАО "Шешмаойл" | Юридические лица | 1 | 2 | 2,00 |
| ТРАНСНЕФТЬ - АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ АО | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "Транснефть-Метрология" | Юридические лица | 1 | 1 | 1,00 |
| АО "Новошахтинский завод нефтепродуктов" | Юридические лица | 1 | 1 | 1,00 |
| АО "Газпромнефть-ОНПЗ" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 670a4fdc-61d0-a367-335a-723472277a40 | 65641-16 | 2023-08-09 | — | актуальная |
| b2f6cbaa-d299-7303-207b-0036079dcdce | 65641-16 | 2022-01-14 | 2023-08-09 | архивная |
| 7f2a1ceb-4a85-1f4e-e5eb-af3d82f0a96b | 65641-16 | 2021-05-18 | 2022-01-14 | архивная |
| 369d3703-5fb4-fb26-1736-8d46813438f2 | 65641-16 | 2020-07-24 | 2021-05-18 | архивная |
| 6c65e791-663c-b33a-8bed-412eae6b14e1 | 65641-16 | 2020-05-07 | 2020-07-24 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

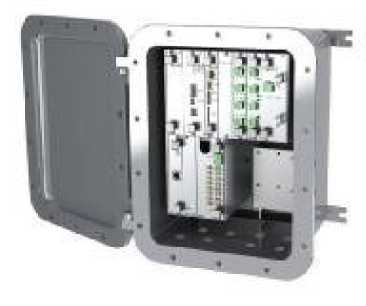

Внешний вид.
Счетчики жидкости ультразвуковые
Рисунок № 1

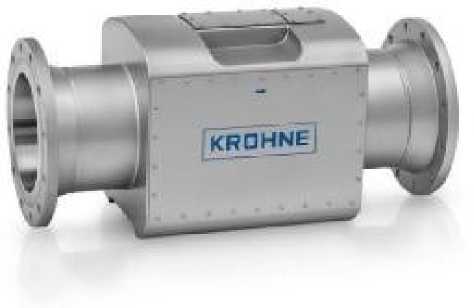

Внешний вид.
Счетчики жидкости ультразвуковые
Рисунок № 2

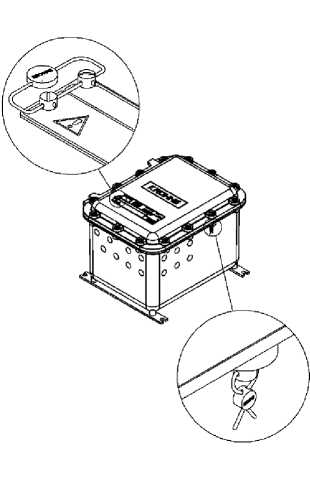

Внешний вид.
Счетчики жидкости ультразвуковые
Рисунок № 3

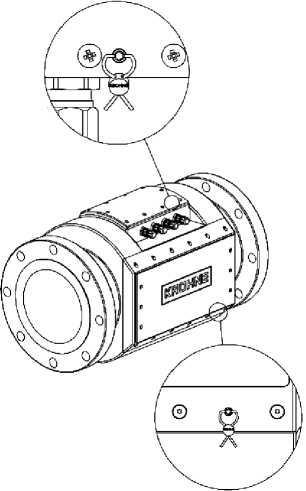

Внешний вид.
Счетчики жидкости ультразвуковые
Рисунок № 4

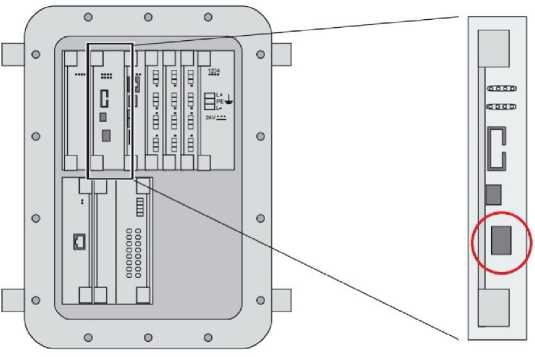

Внешний вид.
Счетчики жидкости ультразвуковые
Рисунок № 5

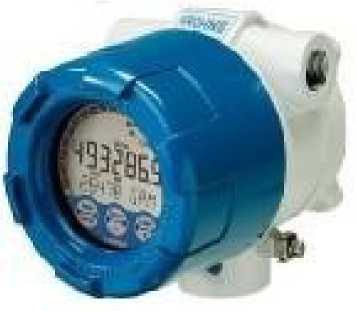

Внешний вид.
Счетчики жидкости ультразвуковые
Рисунок № 6
Общие сведения
Дата публикации - 09.08.2023
Срок свидетельства - 27.10.2026
Номер записи -
ID в реестре СИ - 379445
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ALTOSONIC 5, Нет модификации, ALTOSONIC 5 (Система измерений массы нефти по резервной схеме учета на ПСП "Нижнекамск" МН "НПС"Калейкиино" - Нижнекамский НПЗ", Altosonic, Без модификации, модель ALTOSONIC 5, ALTASONIC 5, Altosonic-5
Производитель
Изготовитель - Фирма «KROHNE Altometer»
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 253
Выдано извещений - 1
Кол-во периодических поверок - 189
Кол-во средств измерений - 58
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 996 дн.
Приказы РСТ, где упоминается данный тип СИ
№335 от 2018.02.15 О переоформлении свидетельства об утверждении типа средства измерений № 64100 "Счетчики жидкости ультразвуковые ALTOSONIC 5" и внесении изменений в описание типа
№1082 от 2020.06.17 ПРИКАЗ, О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Счетчики жидкости ультразвуковые ALTOSONIC 5
№44 от 2022.01.12 О внесении изменений в сведения об утвержденных типах средств измерений 45115-16, 65641-16
№1631 от 2016.10.27 Об утверждении типов СИ (60 позиций)
№1025 от 2019.04.29 О внесении изменений в описание типа на систему измерений массы нефти по резервной схеме учета на ПСП "Нижнекамск" МН "НПС "Калейкино"-Нижнекамский НПЗ"
№2581 от 2019.10.28 О переоформлении свидетельств об утверждении типа средства измерений № 55995 и № 55996 "Расходомеры - счетчики ультразвуковые OPTISONIC 3400" и внесении изменений в описание типа
№576 от 2021.04.23 О продлении срока действия утвержденных типов средств измерений
№919 от 2022.04.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2375 от 2022.09.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№3041 от 2022.12.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (14)
№1539 от 2023.08.01 ПРИКАЗ_Об утверждении типов средств измерений (12)
№730 от 2024.03.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№798 от 2024.03.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1242 от 2025.06.23 ПРИКАЗ_Об утверждении типов средств измерений (14)
№2865 от 2025.12.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№393 от 2026.03.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
№751 от 2026.04.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
Наличие аналогов СИ: Счетчики жидкости ультразвуковые (ALTOSONIC 5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65641-16 Счетчики жидкости ультразвуковые (ALTOSONIC 5) Фирма «KROHNE Altometer» (НИДЕРЛАНДЫ ) |
24870-09 Счетчики жидкости ультразвуковые (ПРАМЕР-510) Акционерное общество «Промсервис» (АО «Промсервис») (РОССИЯ Ульяновская обл., г. Димитровград) |
|
65641-16 Счетчики жидкости ультразвуковые (ALTOSONIC 5) Фирма «KROHNE Altometer» (НИДЕРЛАНДЫ ) |
79419-20 Преобразователи расхода жидкости ультразвуковые (DFX-MM, DFX-LV) Общество с ограниченной ответственностью "НефтеГазМетрология" (ООО "НГМ"), г. Белгород; Фирма "Metering & Technology S.A.S" (ФРАНЦИЯ ) |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Счетчики жидкости ультразвуковые (ALTOSONIC 5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 88 | 2 | 0 | 84 | 1 | 84 | 0 | 84 | |
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 31 | 4 | 0 | 28 | 0 | 31 | 0 | 28 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 26 | 2 | 0 | 22 | 0 | 26 | 0 | 22 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 0 | 2 | 0 | 4 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 19 | 5 | 6 | 0 | 11 | 5 | 6 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 14 | 0 | 11 | 0 | 14 | 0 | 11 | ||
| ФГУП "ВНИИР" (74) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 9 | 1 | 0 | 8 | 0 | 9 | 0 | 8 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 8 | 2 | 0 | 8 | 0 | 6 | 0 | 6 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Счетчики жидкости ультразвуковые (ALTOSONIC 5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
6649 | 15932 |
|
ФБУ Ярославский ЦСМ Ярославская область |
18270 | 15932 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
18739 | 15932 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
27731 | 15932 |
|
ФБУ Пермский ЦСМ Пермский край |
8269 | 15932 |
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков установлено в преобразователе сиг-налови предназначено для обработки информации, поступающей от первичного
реобразователя, вычисления параметров потока жидкости в трубопроводе, вывода результатов измерений и вычислений на показывающее устройство (дисплей компьютера или опциональный внешний дисплей), - передачи результатов измерений и вычислений на внешние средства обработки информации посредством частотно-импульсного сигнала, интерфейcа RS485 (RS232) с протоколом Modbus, интерфейса Ethernet с протоколом TCP/IP или Modbus, аналоговых сигналов 4 - 20 мА и сигналов состояния.
Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем. Параметры конфигурации также физически защищены от перезаписи специальным переключателем на электронной плате (см. рисунок 3).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационное данные |
Значение |
|
Идентификационное наименование ПО |
MCD tool (KAFKA) или AS5_MCD.exe |
|
Номер версии (идентификационный номер) ПО |
05.1.2.3 05.1.3.0 05.1.3.1 05.1.4.3 05.1.5.Х1 05.1.6.Х1 |
|
Цифровой идентификатор ПО (контрольная сумма) |
Контрольная сумма прописывается в паспорте на конкретное изделие |
|
1) Х - служебный идентификационный номер, не влияет на функциональность и метрологические характеристики счетчиков. | |
Уровень защиты от непреднамеренных и преднамеренных изменений - "высокий" в соответствии с Р 50.2.077-2014. Схема опломбирования счетчиков приведена на рисунке 2.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на корпус счетчиков методом аппликации или на титульные листы руковод-ствапо эксплуатации и паспорта типографским способом.
Лист № 6 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 документа «Счетчики жидкости ультразвуковые ALTOSONIC 5. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам жидкости ультразвуковым ALTOSONIC 5
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы-изготовителя «KROHNE Altometer», Нидерланды
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Конструктивно счетчики состоят из:
- первичного преобразователя UFS 5-R;
- преобразователя сигналов UFC 5.
Дополнительно счетчики могут комплектоваться:
- входным и выходным (в случае реверсивного движения потока измеряемой сре-ды)прямыми участками;
- струевыпрямителем;
- внешним дисплеем.
В зависимости от температуры и вязкости рабочей среды счетчики могут иметь следующие исполнения:
- стандартное;
- низкотемпературное;
- высокотемпературное;
- исполнение для сред с высокой вязкостью.
Принцип работы счетчиков основан на измерении разности между временем прохож-денияультразвукового импульса в рабочей среде в направлении, совпадающим с направлением потока,ивременем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока рабочей среды, и, следовательно, объемному расходу.
Счетчики работают как при прямом, так и при обратном (реверсивном) движении по-токарабочей среды в трубопроводе.
Первичный преобразователь состоит из присоединительных фланцев и цилиндрического измерительного участка (измерительной трубы), в котором установлены 8 пар приемопередающих сенсоров. Каждая пара сенсоров образует акустический канал измерения. Акустические каналы, расположенные в горизонтальной плоскости, используются для измерения объемного расхода и объема рабочей среды, а канал, расположенный в вертикальной плоскости, используется для диагностики.
При движении рабочей среды первичный преобразователь измеряет интервалы времени прохождения ультразвуковых импульсов в акустических каналах.
Для компенсации температурного расширения и сжатия корпуса первичного преобразователя под действием температуры рабочей среды может применяться как встроенное термосопротивление, так и установленный на измерительной линии внешний преобразователь температуры.
Преобразователь сигналов на основе информации, полученной от первичного преобразова-теля,определяет значения скоростей потока для каждого из 7-ми акустических каналов и среднюю скорость потока через поперечное сечение измерительной трубы. По средней скорости потока преобразователь сигналов вычисляет объемный расход и объем рабочей среды. Измеренные значения объема и объемного расхода могут передаваться на внешний измерительновычислительный комплекс или другое средство обработки информации утвержденного типа посредством частотно-импульсного сигнала или по RS-485 (RS232) с протоколом Modbus.
Для взаимодействия с внешними устройствами и системами в конструкции преобразователя сигналов также предусмотрены интерфейс Ethernet (TCP/IP или Modbus), USB, вхо-ды/выходы 4 - 20 мА, входы/выходы сигнализации и состояния, частотно-импульсные входы.
Внешний вид счетчиков показан на рисунке 1.
а
Рисунок 1 - Внешний вид счетчиков ультразвуковых ALTOSONIC 5 а) первичный преобразователь UFS 5-R; б) преобразователь сигналов UFC 5; в) внешний дисплей (опция)
Рисунок 2 - Схема пломбирования счетчиков ALTOSONIC 5
Рисунок 3 - Расположение переключателя блокировки
Таблица 5
|
Наименование |
Обозначение |
Количество |
|
Счетчик жидкости ультразвуковой ALTOSONIC 5 в составе: Первичный преобразователь UFS 5-R Преобразователь сигналов UFC 5 Кабели сигнальные Дисплей |
1 шт. 1 шт. 1 комплект по заказу | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
MA ALTOSONIC 5 |
1 экз. |
|
Струевыпрямитель |
по заказу | |
|
Входной прямой участок |
по заказу | |
|
Струевыпрямитель (для измерения реверсивного потока) |
по заказу | |
|
Выходной прямой участок (для измерения реверсивного потока) |
по заказу |
Таблица 2 - Метрологические характеристики. Диапазоны расходов при пределах допускае
мой относительной погрешности измерения объема ±0,15%
|
Наименование параметра |
Значение расхода при условном диаметре, мм (дюймы) | |||||||||
|
о о |
150 (6”) |
200 (8”) |
250 (10”) |
300 (12”) |
350 (14”) |
400 (16”) |
450 (18”) |
500 (20”) |
600 (24”) | |
|
Наименьший расход, м3/ч |
10 |
12 |
60 |
60 |
60 |
60 |
150 |
150 |
150 |
150 |
|
Наибольший расход, м3/ч |
375 |
750 |
1750 |
2250 |
3125 |
3750 |
4500 |
5800 |
7000 |
10000 |
Таблица 2.1 - Метрологические характеристики. Диапазоны расходов при пределах допускаемой относительной погрешности измерения объема ±0,10%
|
Наименование параметра |
Значение расхода при условном диаметре, мм (дюймы) | |||||||||
|
о о |
150 (6”) |
200 (8”) |
250 (10”) |
300 (12”) |
350 (14”) |
400 (16”) |
450 (18”) |
500 (20”) |
600 (24”) | |
|
Наименьший расход, м3/ч |
14 |
32 |
60 |
90 |
125 |
175 |
225 |
285 |
350 |
500 |
|
Наибольший расход, м3/ч |
375 |
750 |
1750 |
2250 |
3125 |
3750 |
4500 |
5800 |
7000 |
10000 |
Таблица 3 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Максимальное давление измеряемой среды, МПа |
15 |
|
Пределы допускаемой относительной погрешностиизмере-ния объема жидкости, % |
±0,101); ±0,15 |
|
Примечания: 1) При специальной калибровке и в диапазоне расходов согласно Таблице 2. 1. | |
Таблица 4 - Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Температура измеряемой среды, °С — стандартное исполнение |
от -40 до +120 |
|
— низкотемпературное исполнение |
от -200 до +120 |
|
— высокотемпературное исполнение |
от -40 до +250 |
|
— исполнение для сред с высокой вязкостью |
от -40 до +120 |
|
Рабочие условия эксплуатации Температура окружающей среды, °Спер-вичный преобразователь |
от -55 до +65 |
|
преобразователь сигналов |
от -55 до +65 |
|
Диапазон вязкости измеряемой среды, сСт |
от 0,1 до 380 |
|
Класс защиты по ГОСТ 14254-96 |
IP66 |
|
Напряжене питания, В - постоянного тока |
от 20,4 до 26,4 |
|
- переменного тока (50/60 ГЦ) |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более - стандартное исполнение постоянного тока |
28 |
|
- с подогревающими элементами |
175 |
|
- переменного тока |
35 |
|
Габаритные размеры1), мм первичный преобразователь |
от 500х330х289 до 1650х940х940 |
|
преобразователь сигналов |
от 432х332х286 до 584х432х299 |
|
Масса1), кг первичный преобразователь |
от 175 до 1910 |
|
преобразователь сигналов |
от 25,4 до 75 |
|
Срок службы, лет |
12 |
|
Средняя наработка на отказ, лет |
18 |
|
Примечания: 1) В зависимости от типоразмера или исполнения |
