Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2020 г. № 1082

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики жидкости ультразвуковые ALTOSONIC 5

Счетчики жидкости ультразвуковые ALTOSONIC 5 (далее - счетчики) предназначены для измерения объема и среднего объемного расхода жидкости, транспортируемой по трубопроводу.

Конструктивно счетчики состоят из:

- первичного преобразователя UFS 5-R;

- преобразователя сигналов UFC 5;

- входного и выходного (в случае реверсивного движения потока измеряемой среды) прямого участка;

- струевыпрямителя.

Опционально счетчики могут комплектоваться внешним дисплеем.

В зависимости от температуры измеряемой среды счетчики могут иметь следующие исполнения:

- стандартное;

- низкотемпературное;

- высокотемпературное;

- исполнение для сред с высокой вязкостью.

Принцип работы счетчиков основан на измерении разности между временем прохождения ультразвукового импульса в жидкости в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока жидкости, и, следовательно, - объемному расходу.

Счетчики работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.

Первичный преобразователь состоит из присоединительных фланцев и цилиндрического измерительного участка (измерительной трубы), в котором установлены 8 пар приемо-передающих сенсоров. Каждая пара сенсоров образует акустический канал измерения. Акустические каналы, расположенные в горизонтальной плоскости, используются для измерения среднего объемного расхода и объема жидкости, а канал, расположенный в вертикальной плоскости, используется для диагностики.

При движении жидкости первичный преобразователь измеряет интервалы времени прохождения ультразвуковых импульсов в акустических каналах.

Преобразователь сигналов на основе информации, полученной от первичного преобразователя, определяет значения скоростей потока для каждого из 7-ми акустических каналов и среднюю скорость потока через поперечное сечение измерительной трубы. По средней скорости потока преобразователь сигналов вычисляет средний объемный расход и объем жидкости. Измеренные и вычисленные значения могут преобразовываться в токовый (4 - 20) мА и частотно- импульсный сигналы, а также передаваться по RS485 (RS232) по протоколу Modbus и выводиться на показывающее устройство (дисплей, экран компьютера).

На показывающее устройство может выводиться следующая информация.

Внешний дисплей:

- параметры потока жидкости (значения объема, среднего объемного расхода и скорости потока);

- среднее значение скорости звука в измеряемой среде;

- коэффициент усиления;

- диагностические сообщения о работе счетчика;

- параметры блокировки.

Экран компьютера:

- параметры потока жидкости (значения объема, среднего объемного расхода и скорости потока);

- значения скоростей прохождения ультразвуковых импульсов в акустических каналах первичного преобразователя;

- профиль измеряемого потока в графической форме в реальном времени;

- интенсивность закрутки потока;

- данные о режиме течения потока;

- данные о вязкости;

- коэффициент усиления;

- диагностические сообщения о работе счетчика;

- параметры блокировки.

Внешний вид счетчиков показан на рисунке 1.

в

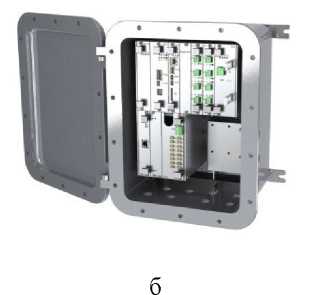

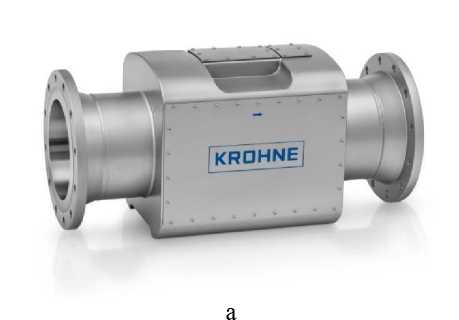

Рисунок 1 - Внешний вид счетчиков ультразвуковых ALTOSONIC 5 а) первичный преобразователь UFS 5-R; б) преобразователь сигналов UFC 5;

в) внешний дисплей (опция)

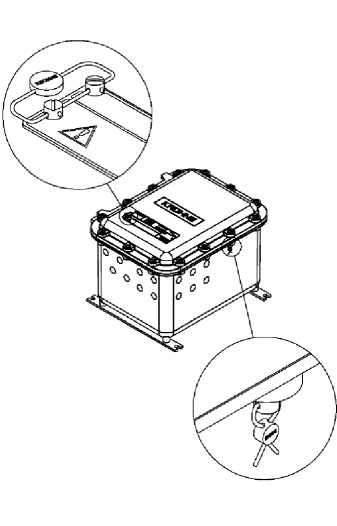

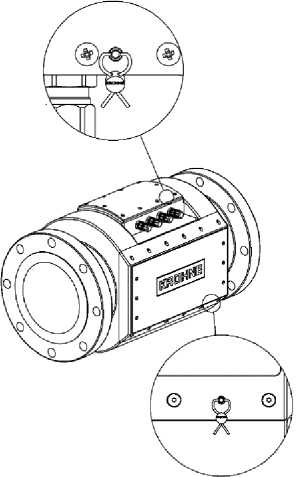

Рисунок 2 - Схема пломбирования счетчиков ALTOSONIC 5

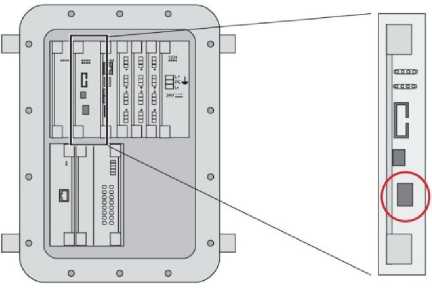

Рисунок 3 - Расположение переключателя блокировки

Программное обеспечение (далее - ПО) счетчиков установлено в преобразователе сигналов и предназначено для обработки информации, поступающей от первичного преобразователя, вычисления параметров потока жидкости в трубопроводе, вывода результатов измерений и вычислений на показывающее устройство (дисплей компьютера), формирования выходных сигналов, передачи результатов измерений и вычислений по RS485 (RS232) по протоколу Modbus.

Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем. Параметры конфигурации также физически защищены от перезаписи специальным переключателем на электронной плате (см. рисунок 3).

Идентификационные данные ПО приведены в таблице 1.

'аблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений - "высокий" в соответствии с Р 50.2.077-2014. Схема опломбирования счетчиков приведена на рисунке 2.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

наносится на корпус счетчиков методом аппликации или на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 5

Поверка осуществляется по документам:

МП 208-011-2016 «ГСИ. Счетчики жидкости ультразвуковые ALTOSONIC 5. Методика поверки», с изменением №2 утвержденному ФГУП « ВНИИМС» 22 ноября 2019 г.;

МИ 3265-2010 «ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации»

МИ 3287-2010 «ГСИ. Преобразователи объемного расхода. Методика поверки»

МИ 3312-2013 «ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки»

Основные средства поверки:

• - установка поверочная в качестве вторичного эталона в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. №256, диапазон расхода в соответствии с поверяемым счетчиком. Допускаемая относительная погрешность не более ± 0,05 %;

• - установка объемно-динамическая REFERENCE TOWER PSTR 04 (рег.           №

3.2.ВТП.0002.2015), допускаемая относительная погрешность ±0,063 % в диапазоне от 2,8 до 22 м³, Допускаемая относительная погрешность ±0,024 % в диапазоне от 22 до 169 м³;

• - установка поверочная 1-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. №256 (трубопоршневые поверочные установки, компакт пруверы) с пределами допускаемой относительной погрешности, ± 0,05 % и диапазонами расхода, соответствующими диапазонам расхода поверяемых счетчиков.

• - установка поверочная 2-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. №256 (трубопоршневые поверочные установки, компакт пруверы, преобразователи объемного расхода) с пределами допускаемой относительной погрешности, ± 0,09 % и диапазонами расхода, соответствующими диапазонам расхода поверяемых счетчиков.

• - калибратор токовой петли FLUKE 705 (рег.№ 29194-05) Диапазон от 0 до 24 мА, допускаемая абсолютная погрешность ± (0,0002 • I + 2 е.м.р.), мА

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и в свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

Техническая документация фирмы-изготовителя «KROHNE Altometer», Нидерланды

Фирма «KROHNE Altometer», Нидерланды

Адрес: Kerkeplaat 12, 3313 LC Dordrecht, Postbus 110, 3300 AC Dordrecht Тел.: 31 (0)78 6306200

Факс: 31 (0)78 6306234

Общество с ограниченной ответственностью «КРОНЕ Инжиниринг» (ООО «КРОНЕ Инжиниринг»)

ИНН 7716526213

Адрес: 443538, Самарская обл., Волжский р-н, массив Жилой массив Стромилово Тел.: (846) 230 04 70

Факс: (846) 230 03 13

Web-сайт: http://krohne.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: +7 (495) 437-55-77 / 437-56-66 E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии                                          А.В. Кулешов

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 64100/1 «Счетчики жидкости ультразвуковые ALTOSONIC 5» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «КРОНЕ Инжиниринг» от 14 февраля 2020 г. № ИЛИ. SMR.03418.20.01.H3418 и № HIIH.SMR.03411.20.01.M3411 приказываю:

• 1.  Внести изменения в описание типа на счетчики жидкости ультразвуковые ALTOSONIC 5, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65641-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документам МП 208-011-2016 «ГСИ. Счетчики жидкости ультразвуковые ALTOSONIC 5. Методика поверки» с изменением № 2, утвержденному ФГУП «ВНИИМС» 22 ноября 2019 г.; МИ 3265-2010 «ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации»; МИ 3287-2010 «ГСИ. Преобразователи объемного расхода. Методика поверки» и МИ 3 312-2013 «ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки», и распространить действие документов на счетчики жидкости ультразвуковые ALTOSONIC 5, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 64100/1 «Счетчики жидкости ультразвуковые ALTOSONIC 5», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 65641-16, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.
