Номер по Госреестру СИ: 65148-16
65148-16 Газоанализаторы
(Michell Instruments мод. XTC601, XTP601, XZR200, XZR400)
Назначение средства измерений:
Газоанализаторы Michell Instruments модели XTC601, XTP601, XZR200, XZR400 предназначены для измерения объемной доли одного из определяемых компонентов:
- диоксид углерода, метан, аргон, гелий, азот, водород (модель XTC601)
- кислорода (модели XTP601, XZR200, XZR400)
в газовых средах.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в газовых средах.
ПО газоанализаторов обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преоб -разователя;
- отображение результатов измерений и служебной информации на встроенном дисплее (при наличии);
- формирование цифрового выходного сигнала;
- самодиагностику аппаратной части газоанализатора ;
- непрерывное сравнение результатов измерений с заданными пороговыми уровнями и сигнализация о достижении установленных значений.
ПО газоанализаторов реализует следующие расчетные алгоритмы:
- расчет значений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- фиксирование и хранение в памяти пиковых значений результатов измерений содержания определяемых компонентов, а также срабатывания сигнализации (только XTC601, XTP601, 40 записей);
- непрерывное сравнение результатов измерений с заданными пороговыми уровнями и сигнализация о достижении установленных значений;
- непрерывную самодиагностику аппаратной части газоанализатора .
ПО газоанализаторов идентифицируется посредством вывода номера версии на дисплей при включении электрического питания (кроме XZR200) или посредством автономного ПО.
Газоанализаторы модели XTC601, XTP601, XZR200 имеют возможность работы с автономным ПО Michell Instruments Application Software для персонального компьютера под управлением ОС семейства Microsoft Windows.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 5 Всего листов 10 Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |||
Идентификационное наименование ПО |
XTC601 |
XTP601 |
XTZ200 |
XTZ400 |
Номер версии (идентификационный номер) ПО |
V1.01 |
V1.04 |
V2.1 |
V0.1.7. |
Цифровой иденти фикатор ПО |
0x1D680A13 |
0x1F0A3A06 |
2DF65065157749 D802F31ACF2561 6CF0 |
99863dc92b2f96ea 9d7d712c68b083d 9 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
CRC32 |
MD5 |
MD5 |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Системы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса газоанализатора в виде наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведена в эксплуатационных документах «Газоанализаторы модели XTC601. Руководство по эксплуатации», «Газоанализаторы модели XTP601. Руководство по эксплуатации», «Газоанализаторы модели XZR200. Руководство по эксплуатации», «Газоанализаторы модели XZR400. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам Michell Instruments модели XTC601, XTP601, XZR200, XZR400
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
Лист № 10
Всего листов 10 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация изготовителя «Michell Instruments Ltd», Великобритания.
Поверка
Поверкаосуществляется по документу МП-242-2000-2016 «Газоанализаторы Michell Instruments модели XTC601, XTP601, XZR200, XZR400. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «29» января 2016 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси (ГСО 10241-2013, 10256-2013, 10320-2013, 10324-2013, 10259-2013, 10253-2013) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Michell Instruments Ltd», Великобритания
Адрес: 48 Lancaster Way Business Park, Ely, Cambridgeshire, CB6 3NW, UK
Заявитель
ООО "ЦТО "Газаналитика", г. Долгопрудный, Московская обл., ИНН 5008056950
Адрес: 141707, Московская область, г. Долгопрудный, Лихачевское шоссе, дом 1, корпус 4, НП 12
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет http://www.vniim.ru
Адрес электронной почты: info@vniim.ru,
Принцип измерений газоанализаторов Michell Instruments модели XTC601, XTP601, XZR200, XZR400 (далее - газоанализаторы):
-
- XTC601 - термокондуктометрический;
-
- XTP601 - термомагнитный;
-
- XZR200, XZR400 - твердотельный электрохимический, с сенсором на основе оксида циркония (ZrO2). В составе XZR400 используется сенсор, выполненный по технологии MSMR (Metallic Sealed Reference and S Type T/C, с внутренним сравнительным элементом и термопарой).
Отбор пробы принудительный за счет внешнего побудителя расхода или избыточного давления в точке отбора пробы для XTC601, XTP601 и XZR400, за счет встроенного побудителя расхода для XZR400 исполнений RM и TP, диффузионный для XZR200.
Газоанализаторы представляют собой одноканальные одноблочные стационарные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены одноблочными:
-
- XTC601, XTP601 - в металлическом корпусе с винтовой крышкой, для монтажа на стену;
-
- XZR200 - в литом алюминиевом корпусе с зондом из нержавеющей стали длиной 210 или 400 мм, для установки по месту отбора пробы (дымоход, труба вентиляционной системы и т.п.);
-
- XZR400 - в металлическом корпусе, в 4-х исполнениях: WM - для монтажа на стену, RM - для установки в стойку, BM - настольный монтаж, TP - с возможностью транспортировки (основные модули совпадают с исполнением WM, но устанавливается в кейс для переноски).
Газоанализаторы модели XTC601, XTP601 выпускаются в 2-х исполнениях, общепромышленном и взрывозащищенном, обозначения исполнений имеют вид:
-
- XTC601-GP, XTP601-GP - общепромышленное;
-
- XTC601-EX, XTP601-EX - взрывозащищенное.
Газоанализаторы модели XTC601, XTP601 могут выпускаться в 3-х вариантах корпуса:
-
- XTC601-GP1 (XTC601-EX1), XTP601-GP1 (XTP601-EX1) - крышка корпуса с окном, лицевая панель с дисплеем и клавишами управления;
-
- XTC601-GP2 (XTC601-EX2), XTP601-GP2 (XTP601-EX2) - крышка корпуса с окном, лицевая панель со светодиодными индикаторами состояния;
-
- XTC601-GP3 (XTC601-EX3), XTP601-GP3 (XTP601-EX3) - крышка корпуса без окна, вывод информации только посредством аналогового или цифрового выходного сигнала.
Газоанализаторы обеспечивают выходные сигналы:
-
- показания встроенного жидкокристаллического дисплея (при наличии);
-
- аналоговый выходной сигнал по току (4-20) мА или по напряжению (0-10) В (один или два, в зависимости от модели);
-
- цифровой выходной сигнал RS485, интерфейс Modbus RTU (для XTC601, XTP601);
-
- цифровой выходной сигнал RS232 (для XZR200).
Лист № 2 Всего листов 10
Газоанализаторы обеспечивают выполнение следующих основных функций:
- непрерывное измерение содержания определяемых компонентов;
- отображение результатов измерений на встроенном жидкокристаллическом дисплее (при наличии);
- непрерывное сравнение результатов измерений с заданными пороговыми уровнями и сигнализация о достижении установленных значений (кроме XZR200);
- формирование выходных аналоговых и цифровых сигналов (в зависимости от модели);
- формирование выходных релейных выходных сигналов типа «сухой контакт» (в зависимости от модели);
- связь с персональным компьютером для настройки и обслуживания.
Газоанализаторы исполнений XTC601-EX, XTP601-EX соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), выполнены во взрывозащищенном исполнении по ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, вид взрывозащиты "взрывонепроницаемая оболочка" маркировка взрывозащиты 1 Ex d IIB + H2 T3 Gb.
По защищенности от влияния пыли и воды газоанализаторы соответствует степени защиты по ГОСТ 14254-96:
-
- XTC601, XTP601 IP66;
-
- XZR200 IP65;
-
- XZR400 IP52.

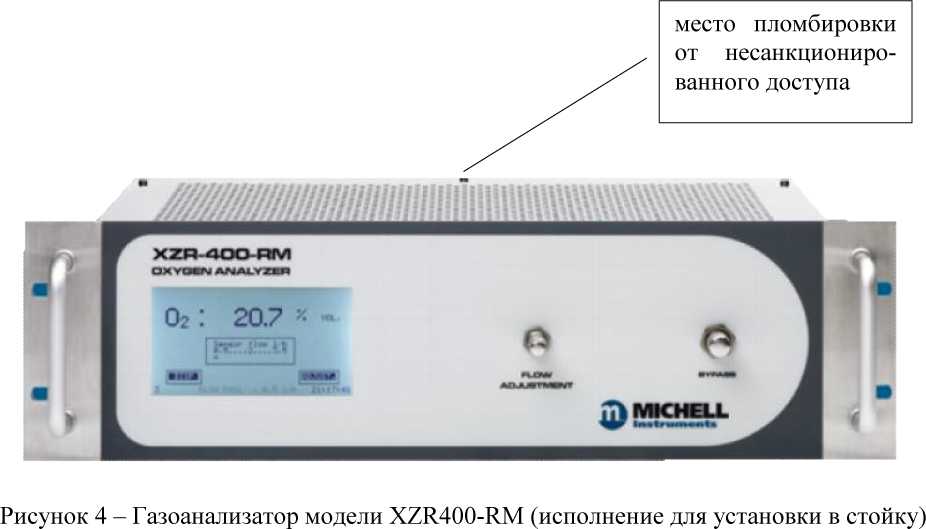

Внешний вид газоанализаторов, место пломбировки корпуса газоанализатора от несанкционированного доступа и место нанесения знака поверки показаны на рисунках 1 - 4.
' 11
а) модель XTC601
место пломбировки от несанкционированного доступа
■ f ■ ■
б) модель XTP601
Рисунок 1 - Газоанализаторы модели XTC601, XTP601 (вариант корпуса 1)

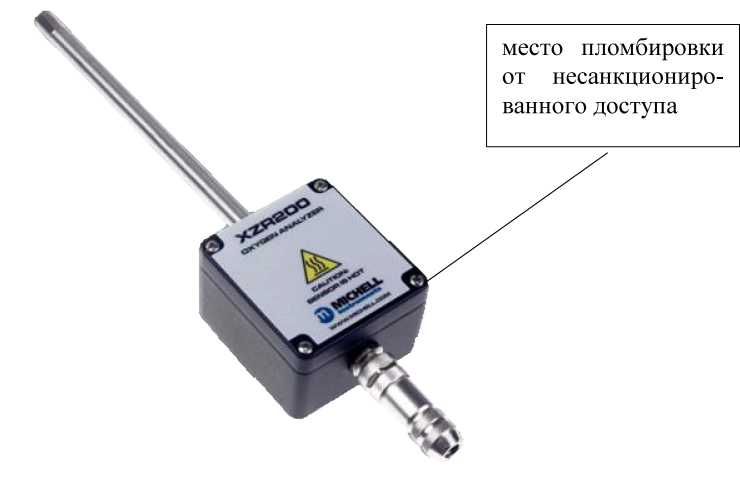

Рисунок 2 - Г азоанализатор модели XZR200
место пломбировки от несанкционированного доступа
а) модель XZR400-WM
б) модель XZR400-BM
Рисунок 2 - Газоанализаторы модели XZR400 (настенное и настольное исполнение)
Комплект поставки газоанализатора приведен в таблице 10.
Таблица 10 - Комплект поставки
Наименование |
Количество |
Газоанализатор Michell Instruments модели XTC601, XTP601, XZR200, XZR400 |
1 шт. (модель по заказу) |
Руководство по эксплуатации |
1 компл. |
Паспорт |
1 экз. |
МП-242-2000-2016 «Газоанализаторы Michell Instruments модели XTC601, XTP601, XZR200, XZR400. Методика поверки» |
1 экз. |
Программное обеспечение Michell Instruments Application Software и выше (на CD-ROM или другом цифровом носителе) |
по заказу |
Диапазоны измерений, пределы допускаемой основной погрешности приведены в таблицах 2 - 5.
Таблица 2 - Газоанализаторы модели XTC601
Определяемый нент |
компо- |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной приведенной к конечному значению диапазона измерений погрешности, % |
Состав анализируе мой среды * |
Диоксид углерода (CO2) |
От 0 до 5 |
±3 | ||
От 0 до 10 |
±3 |
Диоксид углерода -азот (воздух, аргон, гелий) | ||
От 0 до 50 |
±2 | |||
От 0 до 100 |
±2 | |||
Метан (CH4) |
От 0 до 5 |
±3 | ||
От 0 до 10 |
±3 |
Метан - азот (аргон, гелий) | ||
От 0 до 50 |
±2 | |||
От 0 до 100 |
±2 | |||
Аргон (Ar) |
От 0 до 5 |
±3 | ||
От 0 до 10 |
±3 |
Аргон - азот(воздух) | ||
От 0 до 50 |
±2 | |||
От 0 до 100 |
±2 |
Определяемый компо нент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной приведенной к конечному значению диапазона измерений погрешности, % |
Состав анализируе мой среды * |
Г елий (He) |
От 0 до 5 |
±3 |
Гелий - азот (воздух) |
От 0 до 10 |
±3 | ||
От 0 до 50 |
±2 | ||
От 0 до 100 |
±2 | ||
Водород (H2) |
От 0 до 5 |
±3 |
Водород - азот |
От 0 до 10 |
±3 | ||
От 0 до 50 |
±2 | ||
От 0 до 100 |
±2 | ||
Примечания
|
Таблица 3 - Газоанализаторы модели XTP601
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Диапазон измерений объемной доли определяемого компонента, в котором нормированы пределы допускаемой основной погрешности, % |
Пределы допускаемой основной погрешности, % | |
приведенной к конечному значению диапазона измерений |
относительной | |||
Кислород (O2) |
От 0 до 1 |
От 0 до 1 |
±5 |
- |
От 0 до 2 |
От 0 до 1 включ. Св. 1 до 2 |
±5 |
±5 | |
От 0 до 5 |
От 0 до 1 включ. Св. 1 до 5 |
±5 |
±5 | |
От 0 до 10 |
От 0 до 10 |
±2,5 | ||
От 0 до 21 |
От 0 до 21 |
±2,5 | ||
От 0 до 25 |
От 0 до 25 |
±2,5 | ||
От 0 до 50 |
От 0 до 50 |
±2,5 | ||
От 80 до 100 |
От 80 до 100 |
±2 | ||
От 90 до 100 |
От 90 до 100 |
±3 |
Примечание - Значение единицы младшего разряда газоанализаторов 0,01 %
Таблица 4 - Газоанализаторы модели XZR200
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Диапазон измерений объемной доли определяемого компонента, в котором нормированы пределы допускаемой основной погрешности, % |
Пределы допускаемой основной приведенной к конечному значению диапазона измерений погрешности, % |
Кислород (O2) |
От 0 до 25 |
От 0 до 25 |
±2 |
От 0 до 100 |
От 0 до 100 |
±1 |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Диапазон измерений объемной доли определяемого компонента, в котором нормированы пределы допускаемой основной погрешности, % |
Пределы допускаемой основной приведенной к конечному значению диапазона измерений погрешности, % |
Примечания:
|
Таблица 5 - Газоанализаторы модели XZR400
Определяемый компонент |
Диапазон показаний со держания определяемого компонента |
Диапазон измерений со держания определяемого компонента |
Наименьший разряд цифрового индикатора, объем ная доля определяемого компонента |
Пределы допускаемой основной погрешности, % | |
приведенной к конечному значению диапазона измерений |
относительной | ||||
Кислород (O2) |
От 0 до 10 -1 млн |
От 0 до 10 -1 млн |
0,01 млн-1 |
±10 |
- |
От 0 до 10 000 -1 млн |
От 0 до 10 млн-1 включ. |
0,01 млн-1 0,1 млн-1 |
±10 |
- | |
Св. 10 -1 до 10000 млн-1 |
- |
±10 | |||
От 0 до 10 % |
От 0 до 1 % |
* |
±5 |
- | |
включ. | |||||
Св. 1 до 10 % |
0,01 % |
- |
±5 | ||
От 0 до 25 % |
От 0 до 10 % |
** |
±5 |
- | |
включ. | |||||
Св. 10 до 25 % |
0,1 % |
- |
±5 | ||
От 0 до 100 % |
От 0 до 100 % |
0,1 % |
±2 |
- |
Примечания:
* - единицы младшего разряда соответствуют указанным для диапазона показаний от 0 до 10 000 млн-1;
** - единицы младшего разряда соответствуют указанным для диапазона показаний от 0 до 10%.________________________________________________________________________________________________
Прочие технические и метрологические характеристики газоанализаторов приведены в таблице 6.
Таблица 6
Характеристика |
Значение |
Предел допускаемой вариации выходного сигнала газоанализатора по измерительным каналам, в долях от пределов допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий на каждые 10 0С, в долях от пределов допускаемой основной погрешности |
±0,2 |
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в диапазоне от 60 до 10 % и от 60 до 95 %, в долях от пределов допускаемой основной погрешности |
±0,2 |
Характеристика |
Значение |
Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления на каждые 3,3 кПа |
±0,2 |
Пределы допускаемой дополнительной приведенной погрешности от измене- |
±1 |
ния расхода анализируемой среды (для XTP601, XTC601) от номинального 3 | |
значения расхода 0,3 дм /мин в диапазоне значений расхода от 0,1 до 0,6 дм3/мин, % | |
Пределы допускаемого изменения показаний газоанализатора за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
Время прогрева, мин, не более: - XTC601, XTP601 |
30 |
- XZR200 |
10 |
- XZR400 |
20 |
Предел допускаемого времени установления выходного сигнала по уровню 0,9 (Т0,9д), с: - XTC601 |
20 |
- XTP601, XZR200 |
15 |
- XZR400 |
11 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
24 000 |
Параметры электрического питания газоанализаторов приведены в таблице 7.
Таблица 7 - Параметры электрического питания газоанализаторов
Модель газоанализатора |
Напряжение питания |
Потребляемая мощность или потребляемый ток |
XTC601, XTP601 |
Постоянный ток, номинальное значение 24 В |
Не более 1,5 А при номинальном напряжении питания |
XZR200 |
Постоянный ток, номинальное значение 24 В, пределы допускаемого отклонения ± 10 % отн. |
Не более 500 мА при номинальном напряжении питания |
XZR400 |
Переменный ток, частотой 47/63 Гц, напряжение от 90 до 264 В |
50 ВА |
11) Габаритные размеры и масса газоанализаторов приведены в таблице 8.
Таблица 8 - Габаритные размеры и масса
Модель газоанализатора |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
длина |
ширина |
высота | ||
XTC601, XTP601 |
234 |
234 |
172 |
9,7 |
XZR200 |
80 (корпус) зонд 210 или 400 мм |
75 |
52 |
0,5 |
XZR400 | ||||
- RM (для установки в стойку) |
372 |
483 |
133 |
10 |
- WM (настенный монтаж) |
200 |
220 |
290 |
5 |
- BM (настольный) |
236 |
260 |
290 |
5,2 |
- TP (транспортируемый) |
330 |
300 |
450 |
13,5 |
Условия эксплуатации:
Условия эксплуатации газоанализаторов должны соответствовать указанным в таблице 9.
Таблица 9 - Условия эксплуатации
Модель газо анализатора |
Диапазон температуры окружающей сре-o ды, C |
Диапазон температуры анализируемой среды, oC |
Диапазон относительной влажности окружающей среды, % |
Диапазон атмосферного давления, кПа |
XTC601 |
от -20 до +55 |
От 0 до +45 oC |
от 5 до 90, без конденсации влаги |
от 80 до 120 кПа |
XTP601 |
От 0 до +45 oC | |||
XZR200 |
от -10 до +85 |
до +250 oC или до +400 oC * | ||
XZR400 |
от 0 до +55 |
от 0 до ++ 55 | ||
Примечание - * в зависимости от исполнения газоанализатора. |
