Номер по Госреестру СИ: 74691-19
74691-19 Анализаторы влажности
(QMA)
Назначение средства измерений:
Анализаторы влажности QMA предназначены для непрерывных измерений объемной доли влаги (исполнения VL, VF) или температуры точки росы/инея (исполнения DL, DF) в газовых средах.
Внешний вид.
Анализаторы влажности
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 10.04.2029
Номер записи -
ID в реестре СИ - 582878
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, модификация 601, исп. VF, модификация 601 исполнение VF, QMA, мод.401, исп. VL, QMA 601 VF, 601 исполнение VF, 401,
Производитель
Изготовитель - Фирма "Michell Instruments Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2508 от 2019.10.22 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№2235 от 2023.10.23 ПРИКАЗ_Об утверждении типов стандартных образцов (36)
№803 от 2019.04.10 Об утверждении типов средств измерений
№2752 от 2019.11.19 о внесении изменений в описания типа стандартных образцов
№2091 от 2023.10.06 ПРИКАЗ_Об утверждении типов стандартных образцов (10)
№288 от 2024.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Анализаторы влажности (QMA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
74691-19 Анализаторы влажности (QMA) Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
66783-17 Преобразователи точки росы (КОНГ-Прима-2М КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02) ООО «НПО «Вымпел» (РОССИЯ Московская область,г. Дедовск) |
Все средства измерений ООО «НПО «Вымпел»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18016-02 01.01.2008 |
Гигрометры точки росы, Michell Instruments Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
18016-98 01.01.2004 |
Гигрометры точки росы, Michell Instruments Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
23309-02 |
Гигрометры, Cermet Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25918-03 01.12.2008 |
Анализаторы температуры точки росы углеводородов, Condumax Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25918-06 01.07.2011 |
Анализаторы температуры точки росы углеводородов, Condumax Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25918-13 08.02.2018 |
Анализаторы температуры точки росы влаги и углеводородов, Condumax II Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
28367-04 01.01.2010 |
Генераторы влажного газа, Michell Instruments мод. HG-1, HG-10, DG-3, DG-4, DG-5, VDS, Opti-Cal Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
31015-06 01.02.2011 |
Гигрометры точки росы, Michell Instruments мод. S4000, Dewmet, Cermax, Transmet, Cermet II, Easidew, Optidew, Pura, Promet, Liquidew, Prodew Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
48434-11 28.11.2026 |
Генераторы влажного газа, Michell Instruments мод. HG-1, OptiCal, DG-4, VDS-3 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
50304-12 29.06.2017 |
Гигрометры точки росы, Michell Instruments мод. S4000, S8000, Optidew, Easidew, Pura, MDM300, Transmet, Cermet II, Cermax, QMA2030, Promet, Liquidew Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
53549-13 |
Измеритель точки росы, Easidew TX I.S. Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
59944-15 13.02.2020 |
Гигрометры точки росы, Michell Instruments мод. S8000 RS Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
65148-16 15.09.2026 |
Газоанализаторы, Michell Instruments мод. XTC601, XTP601, XZR200, XZR400 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
70078-17 29.12.2027 |
Преобразователи точки росы, серии Easidew Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
71717-18 |
Анализаторы влажности, QMA601 SN Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
72593-18 20.09.2029 |
Гигрометры портативные, MDM300 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
73820-19 30.01.2029 |
Анализаторы температуры точки росы, Michell Instruments Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
74691-19 10.04.2029 |
Анализаторы влажности, QMA Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
80712-20 |
Гигрометр точки росы , Optidew 401 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Преобразователи точки росы (КОНГ-Прима-2М КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Преобразователи точки росы (КОНГ-Прима-2М КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
состоит из встроенного и внешнего и предназначено для обеспечения работы анализаторов влажности QMA в соответствии с их техническими и метрологическими характеристиками. Метрологические характеристики анализаторов влажности QMA оценены с учетом влияния на них встроенного программного обеспечения, которое состоит из трех частей, является метрологически значимым и недоступно для несанкционированной модификации. Внешнее программное обеспечение устанавливается на персональном компьютере пользователя прибора и позволяет дистанционное считывание показаний, построение графиков и диагностику анализатора влажности QMA. Всю информацию можно сохранять в виде текстовых файлов в формате ASCII, что дает возможность передавать данные в другие прикладные программы, например, в Excel. Номер версии и цифровой идентификатор встроенного программного обеспечения доступны для просмотра с экранного меню анализатора влажности QMA.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО системы управления |
QMA Control Firmware |
|
Номер версии (идентификационный номер) ПО |
V2.03 |
|
Цифровой идентификатор ПО |
36258 |
|
Контрольная сумма ПО / Алгоритм |
0x1363B3C2 / CRC32 |
|
Идентификационное наименование ПО резонатора |
QMA Oscillator Firmware |
|
Номер версии (идентификационный номер) ПО |
V1.01 |
|
Цифровой идентификатор ПО |
36259 |
|
Контрольная сумма ПО / Алгоритм |
0x1F1DDB7A / CRC32 |
|
Идентификационное наименование ПО блока индикации анализатора влажности QMA модификации 401 |
QMA401 Display Firmware |
|
Номер версии (идентификационный номер) ПО |
V2.03 |
|
Цифровой идентификатор ПО |
37730 |
|
Контрольная сумма ПО / Алгоритм |
0xED33E8EC / CRC32 |
|
Идентификационное наименование ПО блока индикации анализатора влажности QMA модификации 601 |
QMA601 Display Firmware |
|
Номер версии (идентификационный номер) ПО |
V2.03 |
|
Цифровой идентификатор ПО |
37728 |
|
Контрольная сумма ПО / Алгоритм |
0x6DB291EB / CRC32 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализаторов влажности QMA методом аппликации и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам влажности QMA
Техническая документация фирмы «Michell Instruments Ltd.», Великобритания
Поверка
Поверкаосуществляется по документу УБЖК.413614.005 МП «Анализаторы влажности QMA. Методика поверки», утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» 12.12.2018 г.
Основные средства поверки:
- генератор влажного газа Michell Instruments модификации VDS-3, ГР № 48434-11.
Диапазон температуры точки росы от минус 100 до плюс 20 °С. Пределы допускаемой абсолютной погрешности при воспроизведении температуры точки росы ± 0,2 °С;
- генератор влажного газа Родник-6, ГР № 40135-08. Диапазон объемной доли влаги от 0,3 до 2000 млн-1. Пределы допускаемой относительной погрешности объемной доли влаги ± 1,5 %
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель анализатора. Знак поверки в виде оттиска поверительного клейма наносится в паспорт анализатора.
Изготовитель
Фирма «Michell Instruments Ltd.», Великобритания
Адрес: 48 Lancaster Way Business Park, Ely, CB6 3NW
Тел.: + 44 1353 658000, факс: + 44 1353 658199
Заявитель
Общество с ограниченной ответственностью «Центр технического обслуживания «Газаналитика» (ООО «ЦТО «Газаналитика»)
Адрес: 141707, Московская область, г. Долгопрудный, Лихачевское шоссе, дом 1, корпус 4, НП-12
Тел./факс: +7 (495) 970-59-57
Испытательный центр
Восточно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево
Почтовый адрес: 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»
Тел.: +7 (3952) 46-83-03, факс: +7 (3952) 46-38-48
Е-mail: office@vniiftri-irk.ru
Принцип действия анализаторов влажности QMA основан на реализации метода кварцевых микровесов, который заключается в контроле частоты кварцевого резонатора, покрытого веществом избирательно чувствительным к влаге. Адсорбция влаги на поверхности чувствительного слоя приводит к увеличению эффективной массы всего кристалла. Изменение массы вызывает изменение резонансной частоты кристалла, которое прямо пропорционально давлению водяных паров. Таким образом, содержание влаги определяется как величина изменения резонансной частоты по отношению к образцовому кристаллу. Обратимость процессов физической адсорбции, без эффекта долговременного дрейфа, позволяет получать повторяемые результаты измерений.
Анализаторы влажности QMA выпускаются в двух модификациях, которые различаются типом корпуса, комплектацией и видом взрывозащиты:
401 - модификация для лабораторного применения;
601 - модификация для применения во взрывоопасных средах, которая имеет сертификат соответствия требованиям Технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», а также сертификаты ATEX и IECEx.
Анализаторы влажности QMA выпускаются в исполнениях VL, VF, DL и DF, которые имеют различные метрологические характеристики.
Анализаторы влажности QMA могут быть оснащены блоком понижения давления для проведения измерений при высоком давлении. Анализаторы влажности QMA имеют настраиваемые аналоговые выходы и подключение Modbus RTU, которые обеспечивают передачу данных в системы хранения данных или подключение к ПК с помощью специализированного программного обеспечения. Наличие настраиваемого релейного выхода позволяет использовать анализатор для управления технологическими процессами.
Общий вид средства измерений и схема обозначения места нанесения знака поверки представлены на рисунках 1 и 2. Пломбирование анализаторов не предусмотрено.

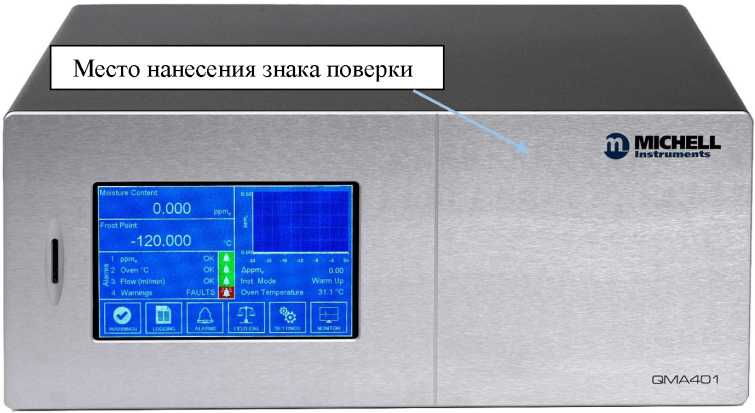

Рисунок 1 - Общий вид анализатора влажности QMA модификации 401 и обозначение места нанесения знака поверки
Место нанесения знака поверки
Рисунок 2 - Общий вид анализатора влажности QMA модификации 601 и обозначение места нанесения знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон индикации объемной доли влаги (исполнение VL и VF), млн-1 |
от 0,1 до 2000 |
|
Диапазон измерений объемной доли влаги (исполнение VL и VF), млн-1 |
от 0,3 до 700 |
|
Пределы допускаемой абсолютной погрешности объемной доли влаги, млн-1:
|
±0,1 ±0,3 ±10 |
|
Диапазон измерений температуры точки росы, * ОС
|
от -75 до +20 от -60 до +20 |
|
Пределы допускаемой абсолютной погрешности температуры точки росы (исполнение DL и DF), оС |
±2,0 |
|
Максимальное давление анализируемого газа при измерении температуры точки росы, МПа |
10,0 |
|
Температура анализируемого газа, °С |
от 0 до +100 |
|
* Зависимость диапазона измерения точки росы от давления газа на входе анализатора приведена на рисунке 3. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Параметры электрического питания: -напряжение переменного тока, В; -частота переменного тока, Гц; -напряжение постоянного тока, В |
от 85 до 264 от 47 до 63 24 | |
|
Потребляемая мощность, В • А, не более |
250 | |
|
Габаритные размеры (высота х ширина х длина), мм, не более |
модификация 401 |
480 х 440 х 175 |
|
модификация 601 |
410 х 280 х 410 | |
|
Масса, кг, не более |
модификация 401 |
13,5 |
|
модификация 601 |
35 | |
|
Расход анализируемого газа (при нормальном давлении), л/мин |
0,3 | |
|
Номинальное избыточное давление анализируемого газа на входе анализатора, МПа |
модификация 401 |
0,1 |
|
модификация 601 |
0,3 | |
|
Условия эксплуатации: | ||
|
температура окружающей среды, °С |
обе модификации |
от +5 до +45 |
|
модификация 601* |
от -20 до +55* | |
|
атмосферное давление, кПа относительная влажность, % |
от 70 до 130 до 90, без конденсации влаги | |
|
* В комплекте с термошкафом, имеющим встроенный обогреватель и/или охладитель, поддерживающие внутреннюю температуру в диапазоне от +5 до +45 °C | ||
Рисунок 3 - Зависимость диапазона измерения температуры точки росы от давления исследуемого газа
