Номер по Госреестру СИ: 59944-15
59944-15 Гигрометры точки росы
(Michell Instruments мод. S8000 RS)
Назначение средства измерений:
Гигрометры точки росы Michell Instruments модификации S8000 RS предназначены для измерения температуры точки росы газовых сред.

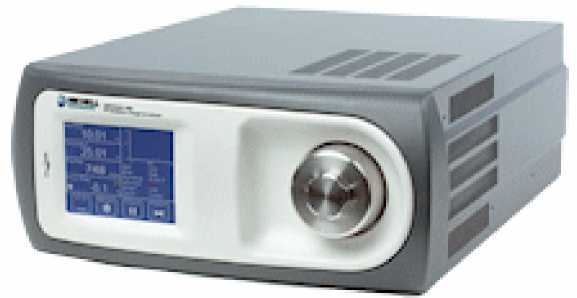

Внешний вид.
Гигрометры точки росы
Рисунок № 1
Внешний вид.
Гигрометры точки росы
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.02.2020
Номер записи - 150777
ID в реестре СИ - 373177
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, модификация S8000 RS, исп. RS80, модификация S8000 RS, исп. RS 80, модификация S8000 RS, мод S8000 RS, исп. RS90, мод S8000 RS, исп. RS80, мод S8000 RS, исполнение RS80, S8000RS, S8000 RS 90, S8000 RS, Michell Instruments мод. S8000 RS,
Производитель
Изготовитель - Фирма "Michell Instruments Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 44
Выдано извещений - 1
Кол-во периодических поверок - 24
Кол-во средств измерений - 8
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№194 от 2015.02.13 Об утверждении типов средств измерений (59882-15 - 59953-15)
Наличие аналогов СИ: Гигрометры точки росы (Michell Instruments мод. S8000 RS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Michell Instruments Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18016-02 01.01.2008 |
Гигрометры точки росы, Michell Instruments Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
18016-98 01.01.2004 |
Гигрометры точки росы, Michell Instruments Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
23309-02 |
Гигрометры, Cermet Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25918-03 01.12.2008 |
Анализаторы температуры точки росы углеводородов, Condumax Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25918-06 01.07.2011 |
Анализаторы температуры точки росы углеводородов, Condumax Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25918-13 08.02.2018 |
Анализаторы температуры точки росы влаги и углеводородов, Condumax II Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
28367-04 01.01.2010 |
Генераторы влажного газа, Michell Instruments мод. HG-1, HG-10, DG-3, DG-4, DG-5, VDS, Opti-Cal Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
31015-06 01.02.2011 |
Гигрометры точки росы, Michell Instruments мод. S4000, Dewmet, Cermax, Transmet, Cermet II, Easidew, Optidew, Pura, Promet, Liquidew, Prodew Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
48434-11 28.11.2026 |
Генераторы влажного газа, Michell Instruments мод. HG-1, OptiCal, DG-4, VDS-3 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
50304-12 29.06.2017 |
Гигрометры точки росы, Michell Instruments мод. S4000, S8000, Optidew, Easidew, Pura, MDM300, Transmet, Cermet II, Cermax, QMA2030, Promet, Liquidew Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
53549-13 |
Измеритель точки росы, Easidew TX I.S. Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
59944-15 13.02.2020 |
Гигрометры точки росы, Michell Instruments мод. S8000 RS Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
65148-16 15.09.2026 |
Газоанализаторы, Michell Instruments мод. XTC601, XTP601, XZR200, XZR400 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
70078-17 29.12.2027 |
Преобразователи точки росы, серии Easidew Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
71717-18 |
Анализаторы влажности, QMA601 SN Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
72593-18 20.09.2024 |
Гигрометры портативные, MDM300 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
73820-19 30.01.2024 |
Анализаторы температуры точки росы, Michell Instruments Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
74691-19 10.04.2024 |
Анализаторы влажности, QMA Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
80712-20 |
Гигрометр точки росы , Optidew 401 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Кто поверяет Гигрометры точки росы (Michell Instruments мод. S8000 RS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Восточно-Сибирский филиал ФГУП «ВНИИФТРИ» (RA.RU.311478) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 30 | 1 | 0 | 24 | 1 | 22 | 0 | 22 | |
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Гигрометры точки росы (Michell Instruments мод. S8000 RS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4654 | 4654 |
Программное обеспечение
В гигрометрах используется встроенное программное обеспечение, состоящее из трёх модулей. Модуль S8000RS Control предназначен для управления гигрометром, сбора и обработки сигналов измерительных преобразователей. Модуль S8000RS Display предназначен для вывода результатов измерений на дисплей. Модуль S8000RS Logging предназначен для сохранения результатов измерений в энергонезависимой памяти и передачи выходных сигналов в аналоговом и цифровом виде.
Программное обеспечение гигрометров идентифицируется посредством отображения номера версии на дисплее гигрометров в разделе меню «О программе».
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик гигрометров. Гигрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Таблица 1. Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
S8000RS Control |
S8000RS Logging |
S8000RS Display |
|
Номер версии (идентификационный номер) ПО |
1.06 |
1.02 |
1.04 |
|
Цифровой идентификатор ПО |
0x156993BC, алгоритм CRC32 |
0x0C288D78, алгоритм CRC32 |
f2de66c401317f9adf b2377755647a4b, алгоритм MD5 |
|
Другие идентификационные данные (если имеются) |
- |
- |
- |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. | |||
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус гигрометра в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации на гигрометры точки росы Michell Instruments модификации S8000 RS.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к гигрометрам точки росы Michell Instruments модификации S8000 RS
1 ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений
влажности газов".
2 Техническая документация изготовителя .
Поверка
Поверкаосуществляется по методике поверки МП-242-1786-2014 «Гигрометры точки росы Michell Instruments модификации S8000 RS. Фирма “Michell Instruments Ltd.», Великобритания. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” «05» ноября 2014 г.
Основные средства поверки:
генератор влажного газа «Полюс» в составе Государственного вторичного эталона единиц влажности газов ГВЭТ151-1-2010, диапазон воспроизведения температуры точки росы от минус 100 °С до 20 °С, пределы допускаемой абсолютной погрешности ±0,1 °С;
Изготовитель
Фирма «Michell Instruments Ltd.», Великобритания Agpec:Nuffield Close, Cambridge, CB4 1SS UK
Тел: +44 (0)1223 434800, Факс: +44 (0)1223 434895
Заявитель
ООО «Центр технического облуживания «Газаналитика»
Адрес: 141700, Московская область, г. Долгопрудный, ул. Первомайская, д.9/4 Тел.: (495) 970 5957, +7 916 325 3717
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева». Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01. Факс: (812) 713-01-14,
эл.почта: info@vniim.ru
Принцип действия гигрометров точки росы Michell Instruments модификации S8000 RS (далее - гигрометры) основан на конденсационном методе измерения температуры точки росы влаги, заключающемся в определении температуры охлаждаемого зеркала, при которой достигается термодинамическое равновесие между конденсацией и испарением водяного пара с поверхности зеркала при установившейся толщине конденсированного слоя воды, либо льда. Чувствительный элемент гигрометров представляет собой плоское полированное зеркало, выполненное из меди с золотым покрытием, установленное на термоэлектрической батарее Пельтье, и оптическую систему фиксации толщины конденсированного слоя воды или льда. Оптическая система в непрерывном режиме определяет толщину осаждаемого на
поверхности зеркала слоя воды или льда и управляет охлаждением и нагревом термоэлектрической батареи Пельтье. Измеренное значение температуры точки росы фиксируется встроенным в зеркало платиновым термометром сопротивления Pt100. Схема чувствительного элемента приведена на рисунке 1. Светодиод (1) создает луч света постоянной интенсивности, который фокусируется системой линз (2) и падает на поверхность зеркала (3). Прежде чем луч света достигнет зеркала (3), светоделитель (4) направляет часть пучка через систему линз (5) на фотоприёмник (6), который контролирует интенсивность света и создает контур обратной связи. Два фотоприёмника (7 и 8) контролируют интенсивность света, отражаемого зеркалом. Один из этих фотоприёмников (7) определяет интенсивность отраженного пучка, а другой (8) определяет интенсивность рассеянного света в следствие образования воды или льда на поверхности зеркала.
8
10
12
11
|
■ ч | |
|
роооооооо! □□□□□□□□ |
13
чувствительного элемента гигрометра
Каждый фотоприёмник имеет собственную систему оптических линз (9) и (10). Выходные сигналы каждого фотоприёмника сравниваются, а затем используются для управления термоэлектрической батареей Пельтье (11). В зависимости от результата сравнения система управления дает команду термоэлектрической батарее (11) нагревать или
Лист № 2 Всего листов 4 охлаждать зеркало (3), чтобы поддерживать необходимую толщину слоя конденсата на поверхности зеркала. Температура зеркала определяется платиновым термометром сопротивления Pt100 (12), встроенным в зеркало. «Горячая» сторона термоэлектрической батареи Пельтье соединена с вспомогательной системой охлаждения посредством теплообменника (13). Система охлаждения отводит тепло от термоэлектрической батареи, охлаждая ее до необходимой температуры.
На лицевой панели гигрометра точки росы Michell Instruments модификации S8000 RS расположены стальная крышка измерительной ячейки с резьбовым отверстием для установки окуляра, предназначенного для визуального наблюдения за равномерностью осаждения конденсированного слоя на поверхности зеркала, сенсорный дисплей, разъём для установки карты памяти.
Рисунок 2. Гигрометр точки росы Michell Instruments модификации S8000 RS
Комплект поставки гигрометров приведен в таблице 9. Таблица 9
|
Наименование |
Количество |
|
Г игрометр |
1 шт. |
|
Зонд температуры |
1 шт. |
|
Окуляр |
1 шт. |
|
Наименование |
Количество |
|
Комплект принадлежностей |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
Методика поверки МП-242-1786-2014 |
1 экз. |
|
Свидетельство о первичной поверке |
1 экз. |
Таблица 2. Диапазоны измерений температуры точки росы
|
Исполнение |
Диапазон измерений температуры точки росы |
|
RS80 |
от минус 80 до 20 °С |
|
RS90 |
от минус 90 до 20 °С |
Таблица 3. Пределы допускаемой абсолютной погрешности
|
Исполнение |
Пределы допускаемой абсолютной погрешности |
|
RS80 |
±0,2 °С |
|
RS90 |
±0,2 °С |
Таблица 4. Выходные сигналы
|
Исполнение |
Выходные сигналы | |
|
Аналоговые |
Цифровые | |
|
RS80 |
4-20 мА, 0-20 мА, 0-1 В |
USB, Modbus TCP |
|
RS90 | ||
Таблица 5. Параметры электрического питания
|
Исполнение |
Параметры электрического питания |
|
RS80 |
от 90 до 265 В, 47/63 Гц |
|
RS90 |
Таблица 6. Потребляемая мощность
|
Исполнение |
Потребляемая мощность |
|
RS80 |
250 ВА |
|
RS90 |
Таблица 7. Габаритные размеры
|
Исполнение |
Г абаритные размеры (ширина х высота х глубина), не более |
|
RS80 |
440 х 177 х 550 мм |
|
RS90 |
Таблица 8. Масса
|
Исполнение |
Масса, не более |
|
RS80 |
17 кг |
|
RS90 |
8 4800
-
1. Средний срок службы, лет
-
2. Средняя наработка на отказ, ч
-
3. Условия эксплуатации
-
3.1 Диапазон температуры анализируемой среды, °С
-
3.2 Диапазон давлений анализируемой среды, МПа
-
3.3 Диапазон температуры окружающей среды, 0С
-
3.4 Диапазон относительной влажности при температуре 25 0С, %
-
3.5 Диапазон атмосферного давления, кПа
от 10 до 30 от 0 до 1,0 от 5 до 30 от 0 до 80
от 80 до 120
-
