Расширенная аналитика типа СИ
48434-11 — Генераторы влажного газа
Michell Instruments мод. HG-1, OptiCal, DG-4, VDS-3
Генераторы влажного газа Michell Instruments модификаций HG-1, OptiCal, DG-4, VDS-3 предназначены для воспроизведения единиц влажности (температуры точки росы и относительной влажности) неагрессивных газовых сред.
Производитель
ID 2086Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 154 поверок.
- Последний доступный год показал снижение активности на 88.2% к предыдущему году.
- Тип обслуживается как минимум 7 организациями; доля топ-5 организаций составляет 98.1% объёма поверок.
- Средневзвешенная цена поверки по рынку — 345811.64 руб., диапазон наблюдаемых цен: 3928–380000 руб.
- В сегменте собственников найдено 34 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 37.1%.
- Средний наблюдаемый интервал между поверками по организациям — около 651 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2016 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" | 16 | 380 000,00 | 23 | 36 | 2 016,0 | 651 |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" | 1 | 380 000,00 | 3 | 35 | 2 016,0 | 653 |
| ФГУП "ВНИИФТРИ" | 0 | 380 000,00 | 2 | 36 | 2 016,0 | 651 |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" | 0 | 380 000,00 | 2 | 36 | 2 016,0 | 651 |
| ФБУ "САМАРСКИЙ ЦСМ" | 0 | 380 000,00 | 1 | 36 | 2 016,0 | 651 |
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" | 0 | 3 928,00 | 0 | 19 | 2 015,0 | 835 |
| Восточно-Сибирский филиал ФГУП «ВНИИФТРИ» | 0 | 3 928,00 | 0 | 20 | 2 015,0 | 825 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| ООО "Завод № 423" | Юрлица | 3 | 10 | 499738 |
| Филиал АО "Концерн Росэнергоатом" "Ленинградская атомная станция" | Юрлица | 3 | 6 | 478 |
| ПАО "МСЗ" | Юрлица | 3 | 4 | 2516 |
| ФБУ "Тюменский ЦСМ" | Юрлица | 2 | 6 | 473 |
| ЗАВОД № 423 ООО | Юрлица | 2 | 2 | 4 |
| ПАО «МСЗ» | Юрлица | 2 | 2 | 0 |
| АО "МСЗ" | Юрлица | 2 | 2 | 17418 |
| ФБУ "Саратовский ЦСМ" | Юрлица | 1 | 7 | 14 |
| ООО «ГАЗПРОМ НЕФТЕХИМ САЛАВАТ» | Юрлица | 1 | 6 | 69 |
| ФБУ "ПЕРМСКИЙ ЦСМ" | Юрлица | 1 | 5 | 1476 |
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" | Юрлица | 1 | 5 | 750 |
| ООО НПФ «БАКС» | Юрлица | 1 | 5 | 1 |
| ПАО «Нижнекамскнефтехим» | Юрлица | 1 | 4 | 34480 |
| ФГУП "ВНИИМС" | Юрлица | 1 | 4 | 182 |
| Филиал АО «Концерн Росэнергоатом» «Калининская атомная станция» | Юрлица | 1 | 3 | 8 |
| ООО "Газпром нефтехим Салават" | Юрлица | 1 | 2 | 9912 |
| ФГБУ "ВНИИМС" | Юрлица | 1 | 2 | 977 |
| ООО "Арктик СПГ 2" | Юрлица | 1 | 2 | 4356 |
| ЮЛ | Юрлица | 1 | 2 | 284137 |
| ФБУ "НИЦ ПМ-Ростест", Сергиево-Посадский филиал | Юрлица | 1 | 2 | 2 |
| ФБУ Ростест-Москва | Юрлица | 1 | 2 | 221 |
| АО «Корпорация «Тактическое ракетное вооружение» | Юрлица | 1 | 2 | 4 |
| ФБУ «Ростест-Москва» | Юрлица | 1 | 1 | 49 |
| ФБУ «НИЦ ПМ-Ростест» | Юрлица | 1 | 1 | 42 |
| ФБУ "Ростест-Москва", Сергиево-Посадский филиал | Юрлица | 1 | 1 | 3 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| f52a66ac-a7f6-7418-cc3e-1c48531cb199 | 48434-11 | 2024-06-08 | — | актуальная |
| fc5c33bc-3d4e-117f-bc63-17eb83737106 | 48434-11 | 2021-10-13 | 2024-06-08 | архивная |
| 9e2605b1-9235-e0a8-451f-a670cab57495 | 48434-11 | 2020-05-07 | 2021-10-13 | архивная |
Внешний вид и иллюстрации
Программное обеспечение
В генераторах влажного газа Michell Instruments используется встроенное программное обеспечение, предназначенное для управления работой генератора и пересчета единиц влажности и внешнее программное обеспечение для отображения режимов работы и результатов измерения, сохранения данных.
Структура встроенного программного обеспечения включает в себя блоки, отвечающие за управление генератором и блоки, отвечающие за интерфейс пользователя и вывод информации. Встроенное программное обеспечение записывается в память микроконтроллера при изготовлении. Версия встроенного программного обеспечения указывается на наклейке непосредственно на корпусе микроконтроллера.
Структура внешнего программного обеспечения включает в себя блоки, отвечающие за получение и хранение данных и блоки, отвечающие за интерфейс пользователя и вывод информации.
Защита программного обеспечения от несанкционированных изменений и от непреднамеренных действий обеспечивается защитой микроконтроллера от записи и расчетом цифрового идентификатора метрологически значимой части программного обеспечения и сравнением его с исходным.
Погрешность программного обеспечения входит в суммарную погрешность генераторов влажного газа. Уровень защиты программного обеспечения относится к категории «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения генератора Michell Instruments модификации HG-1 приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
ПО Optidew Firmware | |
|
Идентификационное наименование ПО |
36062 |
|
Номер версии (идентификационный номер) ПО |
V5.6 |
|
Цифровой идентификатор ПО |
9F1B |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16-CCITT |
|
ПО Opti-Soft Data Acquisition Software | |
|
Идентификационное наименование ПО |
36057 |
|
Номер версии (идентификационный номер) ПО |
V2.01 |
|
Цифровой идентификатор ПО |
С9F1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16-CCITT |
Идентификационные данные программного обеспечения генератора Michell Instruments модификации OptiCal приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
ПО Optidew Firmware | |
|
Идентификационное наименование ПО |
36062 |
|
Номер версии (идентификационный номер) ПО |
V5.6 |
|
Цифровой идентификатор ПО |
9F1B |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16-CCITT |
|
ПО Opti-Soft Data Acquisition Software | |
|
Идентификационное наименование ПО |
36057 |
|
Номер версии (идентификационный номер) ПО |
V2.01 |
|
Цифровой идентификатор ПО |
С9F1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16-CCITT |
Идентификационные данные программного обеспечения генератора Michell Instruments модификации DG-4 приведены в таблице 3.
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
ПО S4000 Firmware | |
|
Идентификационное наименование ПО |
36019 |
|
Номер версии (идентификационный номер) ПО |
V7.0 |
|
Цифровой идентификатор ПО |
5FA7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16-CCITT |
Идентификационные данные программного обеспечения генератора Michell Instruments модификации VDS-3 приведены в таблице 4.
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
ПО S4000 Firmware | |
|
Идентификационное наименование ПО |
36019 |
|
Номер версии (идентификационный номер) ПО |
V7.0 |
|
Цифровой идентификатор ПО |
5FA7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16-CCITT |
|
ПО VDS-3 Firmware | |
|
Идентификационное наименование ПО |
36058 |
|
Номер версии (идентификационный номер) ПО |
V1.42 |
|
Цифровой идентификатор ПО |
C3D1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16-CCITT |
Нормативная информация
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус генератора в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Сведения о методиках измерений
Нормативные и технические документы
1 ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".
2 Техническая документация фирмы-изготовителя "Michell Instruments Ltd.", Великобри -тания.
Поверка
осуществляется по документу МП-242-1180-2011 "Генераторы влажного газа Michell Instruments модификаций HG-1, OptiCal, DG-4, VDS-3. Фирма "Michell Instruments Ltd.", Великобритания. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «12» сентября 2011 г.
Основные средства поверки:
- генератор влажного воздуха HygroGen модификации HygroGen 2 (Рег. № 32405-06), диапазон воспроизведения относительной влажности от 2 до 95 %, пределы допускаемой абсолютной погрешности воспроизведения относительной влажности ±0,5 %;
- гигрометр Rotronic модификации HygroPalm (Рег. № 26379-10), диапазон измерений относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности ±1 %;
- гигрометр точки росы Michell Instruments модификации S4000TRS (Рег. № 31015-06), диапазон измерения температуры точки росы от минус 100 до плюс 20 °С, пределы допускаемой абсолютной погрешности ±0,2 °С точки росы;
- динамический генератор влажного газа "Полюс" по П9Л.0 ОО.000 ТУ , диапазон воспроизведения температуры точки росы влаги от минус 100 до плюс 20 °С, пределы допускаемой абсолютной погрешности ±0,1 °С;
- термометр сопротивления ПТС -100 (Рег. № 32675-06) с измерительным преобразователем, пределы допускаемой абсолютной погрешности ±0,03 °С в диапазоне от 0 до 50 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Адрес: 48 Lancaster Way Business Park, ELY, CB6 3NW Великобритания
Тел.: +44 (0)1353 658000; факс: +44 (0)1353 658199
E-mail: uk.info@michell.com
Заявитель
ИНН 7743540658
Юрид. адрес: Москва, Россия, 119634, ул. Шолохова, д.5, корп.2
Тел: +7 495 649 6660; факс +7 495 649 6660
E-mail: regular@regular.ru
Испытательный центр
Адрес:190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01. Факс: (812) 713-01-14
E-mail: info@vniim.ru
Генераторы влажного газа Michell Instruments модификаций HG-1, OptiCal, DG-4, VDS-3 (далее - генераторы) основаны на методе смешения потоков осушенного и увлажнённого газа для воспроизведения единиц влажности (температуры точки росы и относительной влажности).
Принцип работы генераторов заключается в следующем. На газовый вход генератора от внешнего источника либо от встроенного компрессора подаётся предварительно осушенный воздух либо нейтральный газ, который разделяется на два либо более потоков сухого и увлажняемого газов. Увлажнение газа производится путём барботирования в насытителе, заполненным дистиллированной водой. Осушка газа производится путём пропускания газа через встроенные осушительные колонки с сорбентом. Расходы по каждому каналу контролируются с помощью ротаметров и регуляторов массового расхода. Соотношение значений расходов смешиваемых газовых потоков определяет задаваемую влажность. Значение генерируемой влажности определяется показаниями встроенного высокоточного конденсационного гигрометра.
На лицевой панели установлены ЖК дисплей для отображения генерируемой относительной влажности, температуры точки росы и отображения измеряемой температуры газа; клавиша переключения режимов отображения либо измеряемых величин (температура точки росы, влаги, температура газа) либо вычисляемых величин (относительная влажность, абсолютная влажность, объемная доля влаги); штуцер подключения внешней измерительной камеры для установки исследуемых гигрометров.
Исследуемые гигрометры устанавливаются либо во встроенную измерительную камеру генератора, либо во внешнюю измерительную камеру, подключаемую к штуцеру на лицевой либо задней панели. Для установки во встроенную измерительную камеру используется крышка, имеющая отверстия с диаметрами, соответствующими установочным размерам исследуемых гигрометров.
Генератору различаются конструктивными исполнениями и встроенными функциями с целью их применения для исследования различных типов гигрометров.
Генератор влажного газа Michell Instruments модификации HG-1 выпускается в настольном исполнении и представляет собой единый блок, выполненный в металлическом корпусе. Задание влажности в модификации HG-1 осуществляется ручной установкой расходов по ротаметрам сухого и влажного газа. Внешний вид модификации HG-1 приведён на рисунке 1.
Генератор влажного газа Michell Instruments модификации OptiCal также выпускается в настольном исполнении. Задание влажности и температуры, поддерживаемой в измерительной камере, в модификации OptiCal осуществляется ручными задатчиками, установленными на лицевой панели. Установление и поддержание заданных значений влажности и температуры в измерительной камере осуществляется автоматически. Внешний вид модификации OptiCal приведён на рисунке 2.
Г енератор влажного газа Michell Instruments модификации DG-4 выпускается в виде пяти блоков, выполненных в 19-дюймовых металлических корпусах, монтируемых в единую напольную стойку. Модификация DG-4 включает в себя основной блок с установленными регуляторами массового расхода газа и ручными вентилями регулировки, блок контрольного конденсационного гигрометра S4000, блок осушителя PSD-2 с осушительной колонкой с глубиной осушки до минус 80 °С точки росы, блок осушителя PSD-4 с осушительной колонкой с глубиной осушки до минус 100 °С точки росы, блок компрессора. Задание влажности в модификации DG-4 осуществляется как с помощью задатчика температуры точки росы с десятью предустановленными значениями в диапазоне от минус 75 °С до минус 20 °С точки росы, так и с помощью ручных регуляторов расхода сухого и влажного потоков в диапазоне свыше минус 20 °С до плюс 20 °С. Внешний вид модификации DG-4 приведен на рис. 3.
Генератор влажного газа Michell Instruments модификации VDS-3 аналогичен модификации DG-4 за исключением того, что задание значений температуры точки росы осуществляется не с помощью задатчика на лицевой панели, а с помощью внешнего программного обеспечения, установленного на персональном компьютере. Внешний вид модификации VDS-3 приведён на рисунке 4.
Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты блоков анализатора.

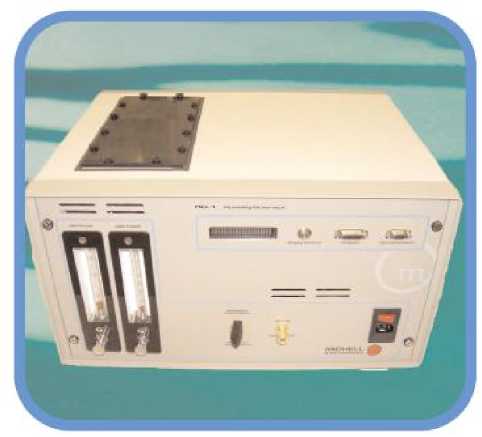

Рисунок 1 - Внешний вид генератора влажного газа Michell Instruments модификации HG-1

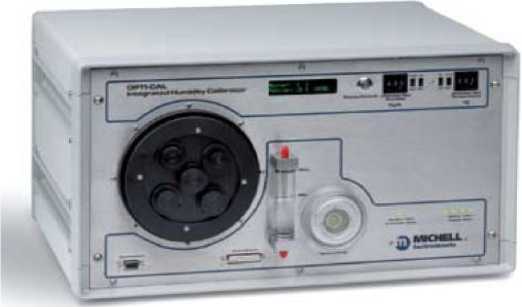

Рисунок 2 - Внешний вид генератора влажного газа Michell Instruments модификации OptiCal

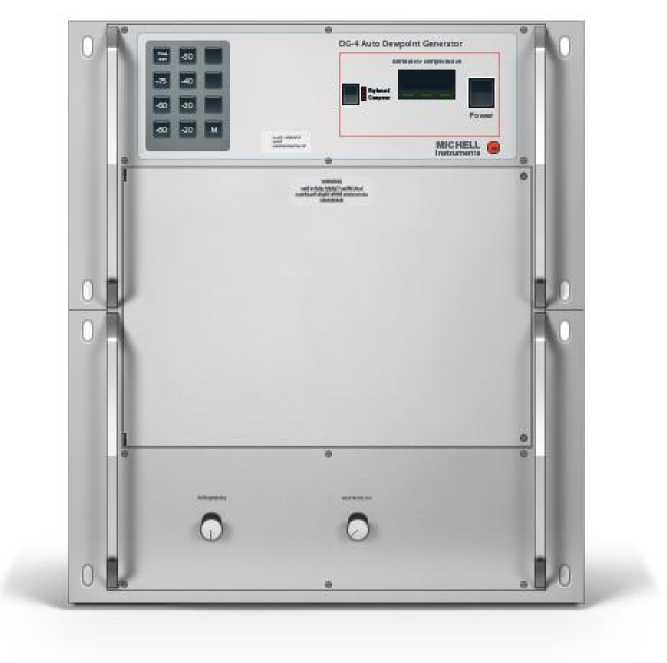

Рисунок 3 - Внешний вид основного блока генератора влажного газа Michell Instruments модификации DG-4
4>W3!V

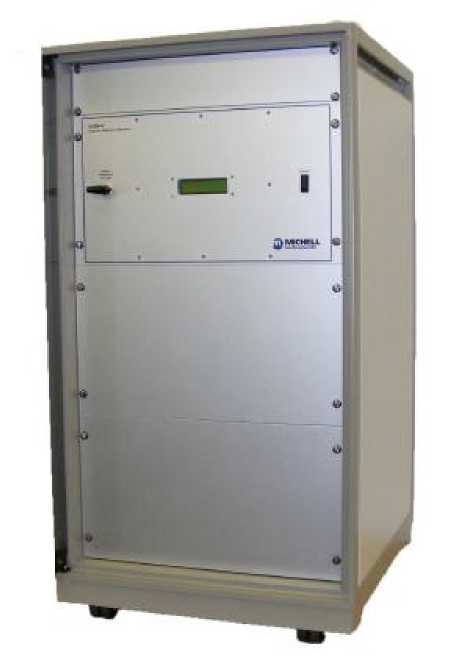

Рисунок 4 - Внешний вид генератора влажного газа Michell Instruments модификации VDS-3
Комплект поставки определяется заказом и отражается в паспорте.
1. Основной комплект поставки генератора Michell Instruments модификации HG-1 соответствует данным таблицы 12.
Таблица 12
|
Наименование |
Количество |
|
Г енератор влажного газа |
1 шт. |
|
Кабель питания |
1 шт. |
|
Кабель для подключения к компьютеру и диск с программным обеспечением Opti-Soft Data Acquisition Software |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
Методика поверки МП-242-1180-2011 |
1 экз. |
|
Свидетельство о первичной поверке |
1 экз. |
-
2. Основной комплект поставки генератора Michell Instruments модификации OptiCal соответствует данным таблицы 13.
Таблица 13
|
Наименование |
Количество |
|
Г енератор влажного газа |
1 шт. |
|
Кабель питания |
1 шт. |
|
Кабель для подключения к компьютеру и диск с программным обеспечением Opti-Soft Data Acquisition Software |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
Методика поверки МП-242-1180-2011 |
1 экз. |
|
Свидетельство о первичной поверке |
1 экз. |
-
3. Основной комплект поставки генератора Michell Instruments модификации DG-4 соответствует данным таблицы 14.
Таблица 14
|
Наименование |
Количество |
|
Г енератор влажного газа |
1 шт. |
|
Осушитель PSD-2 |
1 шт. |
|
Осушитель PSD-4 |
1 шт. |
|
Компрессор |
1 шт. |
|
Конденсационный гигрометр S4000 |
1 шт. |
|
У становочная стойка |
1 шт. |
|
Соединительные трубки |
1 комплект |
|
Соединительные кабели |
1 комплект |
|
Кабель питания |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
Методика поверки МП-242-1180-2011 |
1 экз. |
|
Свидетельство о первичной поверке |
1 экз. |
-
4. Основной комплект поставки генератора Michell Instruments модификации VDS-3 соответствует данным таблицы 15.
Таблица 15
|
Наименование |
Количество |
|
Г енератор влажного газа |
1 шт. |
|
Осушитель PSD-2 |
1 шт. |
|
ОсушительPSD-4 |
1 шт. |
|
Компрессор |
1 шт. |
|
Конденсационный гигрометр S4000 |
1 шт. |
|
У становочная стойка |
1 шт. |
|
Соединительные трубки |
1 комплект |
|
Соединительные кабели |
1 комплект |
|
Кабель питания |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
Методика поверки МП-242-1180-2011 |
1 экз. |
|
Свидетельство о первичной поверке |
1 экз. |
-
1. Диапазоны воспроизведения единиц влажности (относительной влажности, температуры точки росы) и температуры приведены в таблице 5.
Таблица 5
|
Модификация |
Воспроизводимая единица |
Диапазон воспроизведения |
|
HG-1 |
Относительная влажность |
от 2 до 90 % |
|
Температура точки росы |
от минус 30 до плюс 20 °С | |
|
OptiCal |
Относительная влажность |
от 10 до 90 % |
|
Температура |
от 10 до 50 °С | |
|
Температура точки росы |
от минус 30 до плюс 20 °С | |
|
DG-4 |
Температура точки росы |
от минус 75 до плюс 20 °С |
|
VDS-3 |
Температура точки росы |
от минус 100 до плюс 20 °С |
2. Пределы допускаемой абсолютной погрешности приведены в таблице 6.
Таблица 6
|
Модификация |
Воспроизводимая единица |
Пределы допускаемой абсолютной погрешности |
|
HG-1 |
Относительная влажность |
±2,0 % |
|
Температура точки росы |
±0,2 °С |
|
Модификация |
Воспроизводимая единица |
Пределы допускаемой абсолютной погрешности |
|
OptiCal |
Относительная влажность |
±1,0 % (в диапазоне от 10 до 70 %) ±1,5 % (в диапазоне свыше 70 до 90 %) |
|
Температура точки росы |
±0,2 °С | |
|
Температура |
±0,1 °С | |
|
DG-4 |
Температура точки росы |
±0,2 °С точки росы |
|
VDS-3 |
Температура точки росы |
±0,2 °С точки росы |
3. Выходные сигналы приведены в таблице 7.
Таблица 7
|
Модификация |
Выходные сигналы | |
|
Аналоговые |
Цифровые | |
|
HG-1 |
4-20 мА, реле сигнализации |
RS232/RS485 |
|
OptiCal |
4-20 мА, реле сигнализации |
RS232/RS485 |
|
DG-4 |
4-20 мА, реле сигнализации |
RS232/RS485 |
|
VDS-3 |
4-20 мА, реле сигнализации |
RS232/RS485 |
4. Напряжение питания соответствует данным таблицы 8.
Таблица 8
|
Модификация |
Напряжение питания |
|
HG-1 |
220 В, 50/60 Гц |
|
OptiCal |
От 85 до 264 В, 50/60 Гц |
|
DG-4 |
От 220 до 240 В, 50/60 Гц |
|
VDS-3 |
От 220 до 240 В, 50/60 Гц |
5. Потребляемая мощность приведена в таблице 9.
Таблица 9
|
Модификация |
Потребляемая мощность |
|
HG-1 |
60 Вт |
|
OptiCal |
150 Вт |
|
DG-4 |
1800 Вт |
|
VDS-3 |
2200 Вт |
6. Габаритные размеры приведены в таблице 10
Таблица 10
|
Модификация |
Габаритные размеры (ширина х высота х глубина), мм, не более |
|
HG-1 |
520 х 320 х 400 |
|
OptiCal |
520 х 290 х 420 |
|
DG-4 |
2100 х 620 х 580 |
|
VDS-3 |
2100 х 620 х 800 |
-
7. Масса приведена в таблице 11.
Таблица 11
|
Модификация |
Масса, кг, не более |
|
HG-1 |
20 |
|
OptiCal |
20 |
|
DG-4 |
120 |
|
VDS-3 |
210 |
-
8. Средний срок службы , лет 8
-
9. Средняя наработка на отказ, ч 4800
-
10. Условия эксплуатации:
- диапазон температуры окружающей и анализируемой сред, o С от +15 до +30
- диапазон относительной влажности при температуре 35 o С , % от 10 до 90
- диапазон атмосферного давления, кПа от 80 до 120
