Номер по Госреестру СИ: 53549-13
53549-13 Измеритель точки росы
(Easidew TX I.S.)
Назначение средства измерений:
Измеритель точки росы модель Easidew TX 1^.(далее измеритель точки росы) предназначен для измерений температуры точки росы влаги газовых либо жидких сред.
Внешний вид.
Измеритель точки росы
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителю точки росы модель Easidew TX I.S.:Техническая документация фирмы-изготовителя.
ГОСТ 8.547-2009. «Государственная поверочная схема для средств измерений влажности газов».
Поверка
Поверкаосуществляется по документу МП 53549-13 "Инструкция. Измеритель точки росы модель Easidew TX I.S.-. Методика поверки", разработанному и утвержденному ГЦИ СИ "РО-СИСПЫТАНИЯ" в 2012 г.
Основные средства поверки:
генераторы влажного газа VDS, DG-5, диапазон воспроизведения температуры точки росы влаги от -100 до 20 оС, пределы допускаемой абсолютной погрешности ±0,2 % точки росы влаги;
Изготовитель
"Michell Instruments Ltd.", ВеликобританияАдрес: 48 Lancaster Way Business Park Ely, Cambridgeshire CB6, 3NW, UK
Тел: /Факс:+44 (0)1353 658000/ +44 (0)1353 658199
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ», г. МоскваИзмеритель точки росы точки конструктивно выполнен в виде измерительного блока в металлическом корпусе, в котором установлены датчик температуры точки росы влаги конденсационного типа, система жидкостного охлаждения датчика, а также устройство для установки микроскопа для визуального наблюдения за конденсатом влаги на датчике. Измеритель точки росы имеет штуцер для подсоединения трубок с подаваемым анализируемым газом.
Принцип действия измеритель точки росы - импедансный. На керамическую подложку измерительной ячейки нанесено три слоя: верхний и нижний - проводящие и средний - активный адсорбирующий. Все три слоя имеют толщину около 1 мкм. Через верхний токопроводящий слой газ проникает в адсорбирующий слой. Вся ячейка чувствительна только к молекулам воды, поскольку они обладают высоким дипольным моментом.
Измеритель точки росы имеет маркировку взрывозащиты 0 Ex ia IIC T4 X, IP 66 по ГОСТ Р 523350.11-2005 и ГОСТ Р 523350.14-2006.

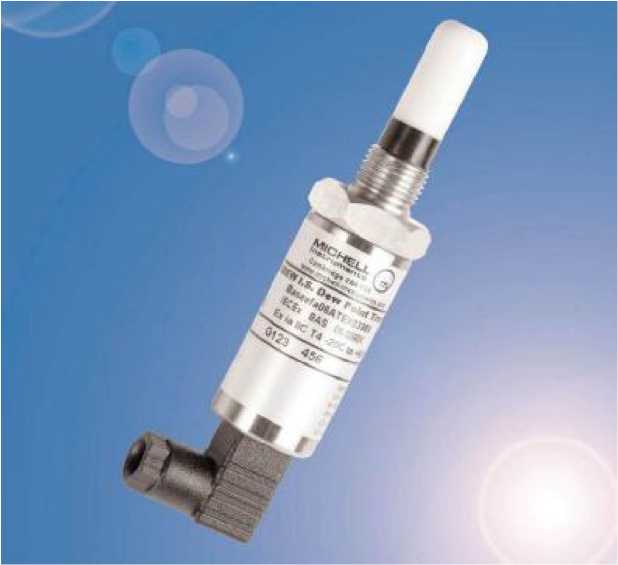

Рис. 1 Внешний вид измеритель точки росыа модель Easidew TX I.S.
Измеритель точки росы модель Easidew TX I.S.- 1 шт.
Паспорт - 1 экз.
Методика поверки - 1 экз.
Диапазон измерений температуры о точки росы влаги, С |
от минус 100 до 20 |
Пределы допускаемых значений абсолютной погреш-о ности измерений, С |
± 2 |
Расход исследуемого газа, л/мин |
от 0,5 до 20 |
Значения выходного аналогового сигнала, мА |
4-20 |
Потребляемая мощность, ВА |
20 |
Напряжение питания, В |
12.. .28 постоянного напряже ния |
Температура окружающей среды, оС |
от минус 40 до 60 |
Рабочее давление, МПа |
от 1 до 30 |
Относительная влажность воздуха, не более, % |
100 |
Г абаритные размеры, не более, мм |
132x27 |
Масса, не более, кг |
0,15 |
